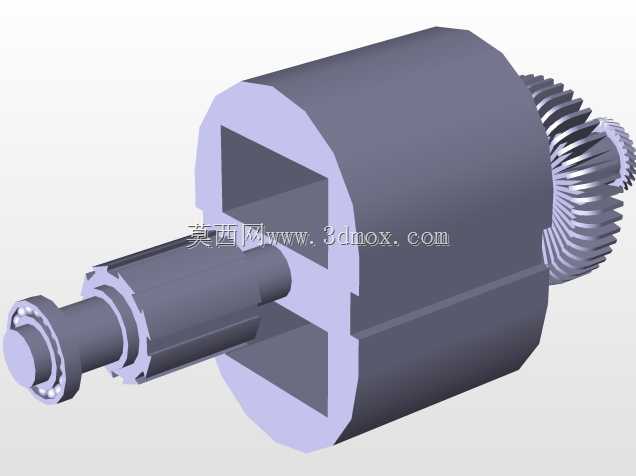

带螺旋齿轮输出端的电动发动机内部组件

　　在小型动力输出设备、便携电动工具、微型传动装置的开发场景中，这类集成螺旋齿轮与支撑轴承的动力组件是核心传动载体，其结构合理性直接决定整套设备的动力传递效率、运行噪音水平与连续工作寿命。从实际装配逻辑来看，该组件的输入端预留了与动力发生单元对接的轴段，轴端做了阶梯式限位设计，装配时可直接卡入对应安装位的止口，无需额外加装定位套即可保证同轴度，减少装配环节的累计误差。输出端采用螺旋齿轮结构，相比直齿传动，螺旋齿的啮合重合度更高，传动过程中齿面接触是渐进式的，不会出现直齿传动的瞬时冲击，在高速运转工况下能有效降低啮合噪音，同时齿面承载能力更强，适合传递中等扭矩的动力输出需求。组件中部的支撑轴承采用内嵌式安装，轴承位的轴肩做了圆角过渡处理，

　　避免应力集中导致的轴段断裂，轴承外圈与机壳的配合选用过渡配合公差，既保证装配后轴承外圈不会随轴转动，又能在检修时顺利拆卸更换，降低后期维护成本。从设计思路上看，该组件将动力输入轴、传动齿轮、支撑轴承做了集成化设计，减少了独立零件的数量，避免了多零件装配带来的累积公差，同时整体结构的轴向尺寸做了压缩，适配安装空间局促的小型电动设备，比如手持电动打磨工具、小型自动化设备的动力模组、便携传动装置等场景。安装边界方面，组件的最大外轮廓为中部的圆柱腔体结构，安装时需预留对应直径的圆柱安装腔，腔体两端需设置对应轴承位的支撑台阶，轴向定位依靠轴肩与腔体端盖的配合完成，径向定位则通过圆柱腔体与组件外圆的配合保证，安装时需注意螺旋齿轮的啮合间隙，

　　调整至0.1-0.2mm的合理区间，既避免间隙过大导致的传动回差，又防止间隙过小造成的齿面磨损加剧。在实际运行过程中，该组件的转轴做了动平衡校正，高速运转时不会出现明显的径向跳动，螺旋齿轮的齿面做了硬化处理，齿面硬度达到适配长期传动的要求，能承受连续运转下的接触疲劳载荷。组件的输入轴段做了扁位设计，与动力单元对接时可通过扁位传递扭矩，避免平键连接带来的轴段强度削弱，同时装配工序更简单，适合批量生产的装配需求。从结构细节来看，齿轮与转轴采用一体式结构设计，相比装配式齿轮，不存在键连接的间隙问题，传动精度更高，反向传动时无空程，适合对传动精度有一定要求的小型伺服传动场景。支撑轴承选用深沟球轴承，可同时承受径向载荷与少量轴向载荷，

　　适配螺旋齿轮传动时产生的轴向分力，无需额外加装推力轴承，进一步压缩了整体结构的轴向尺寸。在设备选型适配时，需注意该组件的输出齿轮模数与配对齿轮的模数一致，螺旋角方向与配对齿轮相反，保证啮合时齿面完全贴合，同时根据设备的额定输出扭矩核算齿面接触强度与轴段扭转强度，确保在额定工况下不会出现齿面点蚀、轴段扭转变形等失效问题。
