双铰接式平行连接传动支撑构件

项目分类:通用机械零部件 发布时间:2022-06-28 ID:663210
  • 双铰接式平行连接传动支撑构件

  这类双铰接平行连接构件,在轻工自动化输送线、小型工装夹具的联动机构里应用十分普遍,很多做非标设备的结构工程师在做平行开合、同步抬升的机构时,都会优先考虑这类结构形式,它的核心作用是保证两个铰接端的运动轨迹始终保持平行,不会出现单侧偏转卡滞的问题。从实际使用场景来看,这类构件常被用在通讯设备安装支架的平行调节结构、小型升降平台的同步支撑臂、工装夹具的同步夹爪联动结构里,尤其是需要两端铰接点保持固定间距、同步做圆弧摆动的工况下,这种结构的稳定性远优于单臂铰接的设计。

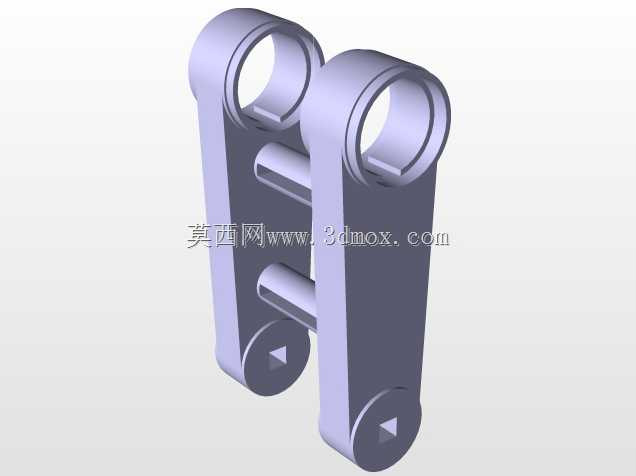

  从功能特性上看,构件两端的同轴铰接孔是核心功能面,两个上端孔的同轴度、两个下端铰接位的平行度直接决定了机构运行的顺畅度,设计时需要严格控制孔位的位置度公差,一般安装铰接销轴的孔位公差会选H7级,和标准销轴做间隙配合,保证摆动时没有卡顿,同时也不会因为间隙过大出现窜动。中间的两道横向连接筋,不是随意添加的结构,是经过受力校核后设置的,因为这类构件在承受竖向载荷时,两个平行的长臂会受到向外的张开力矩,如果没有中间的连接筋做加强,长臂根部很容易出现应力集中导致变形,两道横筋的位置也经过优化,分别设置在距离上端孔三分之一臂长、距离下端铰接位三分之一臂长的位置,刚好避开长臂受力时的弯矩峰值点,同时能最大程度提升整体的抗扭、抗弯刚度,不会因为额外增加筋位导致构件整体重量超标。

  设计这类构件的时候,首先要确定的是两端铰接点的中心距,这个尺寸直接决定了机构的摆动行程,中心距越大,相同摆角下末端的活动范围就越大,但是对应的构件刚度要求也越高。安装边界方面,上端两个铰接孔的孔径要和配套的铰接销轴匹配,孔的端面要做倒角处理,方便装配时销轴顺利导入,同时避免锐边割伤配套的轴用挡圈或者衬套;下端的两个铰接位做了带三角标识的限位结构,这个结构是用来和配套的铰接座做周向定位的,防止构件在摆动过程中出现绕销轴的自转,保证两个长臂始终保持平行状态。构件的整体外形做了圆角过渡处理,所有的棱边都倒了R2-R3的圆角,一方面是避免热处理或者加工过程中出现应力集中导致开裂,另一方面也能防止装配调试时锐边划伤操作人员。

  从受力角度分析,这类构件在工作时主要承受的是沿臂长方向的拉压载荷,以及摆动过程中产生的交变弯曲应力,所以选材上一般会选用45号钢做调质处理,或者用铝合金6061-T6做硬质氧化处理,根据实际载荷大小选择对应材质,重载工况下还会在铰接孔内压入铜衬套或者自润滑轴承,提升铰接位的耐磨性能,延长构件的使用寿命。设计建模的时候,要优先保证两个长臂的对称度,两个上端孔的同轴度误差要控制在0.02mm以内,不然装配后会出现销轴别劲的问题,导致机构运行阻力变大,甚至出现卡死的情况。中间横筋和长臂的连接处要做圆角过渡,不能出现直角相接的情况,避免应力集中导致构件在交变载荷下出现疲劳断裂。另外下端铰接位的三角定位凸台,尺寸要和配套铰接座的定位槽做小间隙配合,公差一般选H8/js7,既保证定位准确,又不会因为公差过小导致装配困难。

  很多新手工程师在做这类结构的时候,容易忽略铰接孔的端面垂直度要求,如果孔的端面和销轴轴线不垂直,装配后销轴会受到额外的侧向力,长时间运行会出现销轴磨损、孔位变形的问题,所以在出工程图的时候,一定要标注孔端面对孔轴线的垂直度公差,一般控制在0.03mm以内就可以满足大部分常规工况的使用要求。另外构件的壁厚设计也要匹配载荷大小,长臂的壁厚一般不小于孔径的四分之一,保证足够的刚度,不会在承受额定载荷时出现明显的形变。如果是用在有腐蚀环境的工况下,还可以在构件表面做镀锌或者喷塑处理,提升防锈能力,不过表面处理层的厚度要考虑进去,避免装配时因为镀层厚度导致铰接孔尺寸变小,出现装配困难的问题。
