30mm规格方形轴流散热风扇结构设计

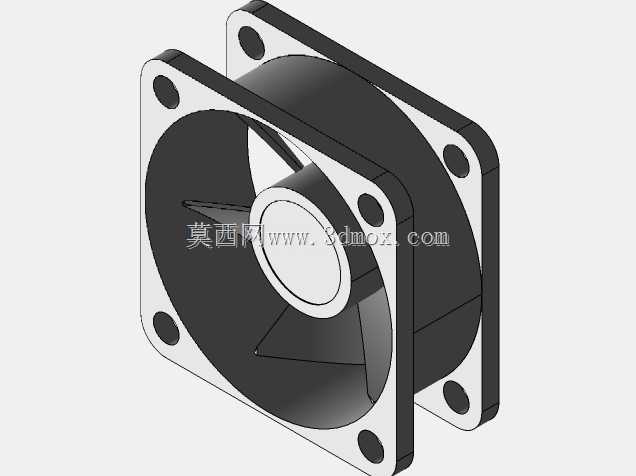

　　在紧凑型电子设备的热管理设计中，小尺寸轴流风扇是最常用的主动风冷元件，本次呈现的30mm见方规格轴流风扇，是针对狭小安装空间的散热需求完成的结构建模，覆盖了从外框安装结构到内部叶轮、轮毂的完整细节，可直接用于设备散热系统的装配干涉校验、风路布局模拟环节。

　　从实际应用场景来看，这类小尺寸方形风扇的适配范围极广，除了常规台式机CPU周边辅助散热、ITX紧凑型机箱的局部排风之外，工业场景里的嵌入式工控板卡、小型开关电源模块、车载影音控制单元、桌面级3D打印机的挤出头散热工位、迷你型NAS存储设备的盘位通风，都会用到同规格的风冷组件。不同于大尺寸高风压风扇的设计逻辑，30mm规格的风扇首先要平衡的是安装边界的紧凑性与运行时的风量输出，因此外框采用了带安装耳的一体式方形结构，四个角预留的圆形安装孔位完全匹配行业通用的孔距标准，安装孔的沉台深度做了精准控制，使用M3规格的螺丝固定时，螺丝尾部不会突出到风框内部触碰叶轮，避免装配后出现运转擦碰的故障。

　　设计过程中，风框的壁厚做了针对性的优化，侧壁厚度控制在既能保证结构强度、又不会过度占用通流截面积的区间，风框的进风侧与出风侧都做了微小的圆角导风处理，减少气流进出风框时的直角涡流损失，能在相同转速下提升有效风量输出。内部的叶轮采用了七片后掠式叶片设计，叶片的安装角从轮毂处到叶尖处做了渐变处理，靠近轮毂的位置叶片安装角更大，适配轮毂处较低的线速度，叶尖位置安装角收小，匹配更高的线速度，让整个叶片扫过的区域都能均匀推动气流，避免局部气流紊流带来的额外运转噪音。轮毂部分的结构完全适配常规微型直流电机的安装尺寸，轮毂中心的定位凸台可以直接和电机轴端配合，保证叶轮旋转时的同轴度，减少长期运转后的动平衡偏移问题。

　　从安装边界来看，这款风扇的整体厚度适配10mm标准厚度规格，在做设备堆叠设计时，不需要额外预留过多的装配间隙，风框侧面的出线槽位置做了下沉处理，供电引线从风框侧壁引出后不会突出外框平面，贴壁安装时不会出现压线、引线被挤压破损的问题。叶轮与风框内壁的径向间隙控制在0.3mm到0.5mm之间，这个间隙值既可以避免加工、装配公差带来的叶尖擦框问题，又能减少间隙处的气流回流损失，保证风扇的工作效率。叶片的前缘做了微小的钝化处理，不同于尖锐前缘的设计，钝化前缘在小尺寸风扇高转速运转时，能降低叶片切割气流产生的高频啸叫，提升设备运行时的声品质，这一点在消费类电子、桌面办公设备的散热设计中尤为重要。

　　在结构建模的细节处理上，四个安装耳的位置做了局部加厚，因为螺丝锁附时的应力会集中在安装孔周边，加厚处理可以避免锁附力过大导致风框开裂，尤其是采用塑料材质注塑生产时，安装孔周边的加厚结构还能减少注塑过程中的缩痕问题，提升成品的外观一致性。风框的四个外角做了小尺寸的倒角处理，在自动化装配线上抓取、摆放时，不会因为直角边的磕碰产生碎屑，也能避免装配工人操作时被锐边划伤。叶轮的叶片根部和轮毂的连接位置做了圆弧过渡，减少应力集中，即使风扇长期在高低温交变的环境下运行，叶片根部也不容易出现疲劳断裂的问题。

　　针对不同的使用场景，这个结构模型可以直接调整叶片的数量、安装角来适配不同的风压风量需求，比如需要更高静压的风道阻力较大的场景，可以适当增加叶片数量、调整叶片安装角提升输出风压；需要更低噪音的场景，可以适当降低叶片安装角、优化叶尖的线型。整个模型的所有配合尺寸都遵循行业通用的互换标准，不需要额外修改安装结构就可以直接替换同规格的市售风扇产品，在设备研发阶段，可以直接将该模型导入装配体中完成散热系统的布局校验，提前排查安装干涉、风路遮挡的问题，缩短产品的研发迭代周期。
