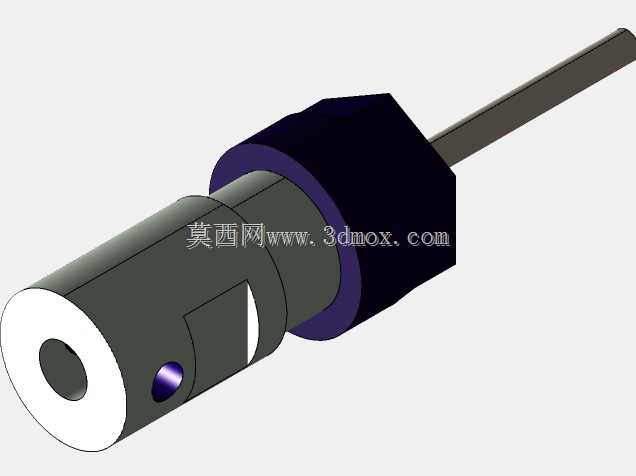

ER11弹性夹头刀柄结构三维数模

　　在小型数控雕刻、桌面级CNC加工、精密钻铣工位的配套部件选型中，ER系列弹性夹头刀柄是出镜率极高的主轴末端夹持组件，其中ER11规格凭借紧凑的外形尺寸，适配小功率高速主轴的安装需求，在非金属材料精雕、小型金属零件轻切削、PCB板钻孔等场景中被广泛应用。这款ER11夹头刀柄的三维结构设计，完全围绕实际加工中的夹持稳定性、装拆便捷性、动平衡表现三个核心需求展开，没有冗余的装饰性结构，所有几何特征都服务于功能实现。从结构布局来看，刀柄主体采用阶梯轴式设计，靠近主轴连接端的外圆做了防滑滚压纹理的预留结构，方便操作人员使用扳手完成锁紧与拆卸操作，避免装拆过程中打滑损伤主轴或刀柄表面；中间段的锁紧螺母配合段做了精准的公差带设计，

　　与ER螺母的内锥面形成配合，当螺母旋紧时，会推动弹性筒夹沿轴向移动，依靠锥面的挤压力让筒夹的瓣状结构均匀收缩，从而抱紧中间穿过的刀具柄部，这种锥面自锁的结构能在高速旋转时保持足够的夹持力，避免刀具出现甩动、退刀的问题。从安装边界尺寸来看，这款ER11刀柄的整体外径控制在适配小型主轴的范围内，不会因为外形过大干涉加工区域的走刀路径，尤其是在加工小型腔体零件时，较细的刀柄外径可以深入腔体内部完成侧壁加工，不会和工件内壁发生碰撞。刀柄的内孔贯穿整个主体，既可以适配不同直径的ER11弹性筒夹，夹持从1mm到7mm直径范围内的直柄刀具，也能在加工时让压缩空气通过内孔直达刀具切削区域，完成吹屑冷却的辅助功能。在设计细节上，

　　刀柄侧面的紧定螺钉孔位置经过反复校核，当刀柄插入主轴安装孔后，紧定螺钉可以精准顶在主轴的定位平面上，既可以传递主轴的旋转扭矩，也能防止刀柄在高速旋转时出现轴向窜动，这个螺钉孔的位置避开了刀柄的应力集中区域，不会因为反复锁紧导致主体出现裂纹。靠近刀具输出端的端面做了高精度的平面度处理，和弹性筒夹的端面贴合后不会出现缝隙，避免加工过程中的切削碎屑进入刀柄内部，夹伤筒夹或者刀柄的配合锥面，延长部件的使用寿命。很多初次接触小型数控设备的结构设计人员，在选型ER刀柄时容易忽略锥面的配合角度，这款模型严格遵循ER夹头的标准8度锥角设计，和市面上所有标准ER11弹性筒夹都能实现互换，不需要单独定制配套筒夹，降低了后期的配件采购成本。另外，

　　刀柄的外表面所有棱角都做了小倒角处理，既可以去除加工过程中产生的毛刺，避免操作人员装拆时被锐边划伤，也能减少高速旋转时的风阻，降低不必要的振动和噪音。在实际的设备装配场景中，这款ER11刀柄可以直接适配输出轴内孔匹配的高速风冷主轴、水冷主轴，不需要额外加装转换套，安装时只需要将刀柄插入主轴内孔，拧紧侧面的紧定螺钉即可完成固定，整个装拆过程不需要复杂的专用工具，日常更换刀具时只需要使用两个小扳手分别卡住主轴和刀柄的锁紧螺母，就能松开螺母更换筒夹或者刀具，操作门槛很低，适合小型加工场景下的频繁换刀需求。从受力角度分析，这款刀柄的壁厚设计经过了强度校核，在夹持最大直径刀具、承受常规切削力的工况下，不会出现形变或者断裂的问题，同时尽可能控制了整体重量，降低主轴启动和制动时的转动惯量，提升主轴的动态响应速度，在高速精雕加工时能获得更好的表面加工质量。
