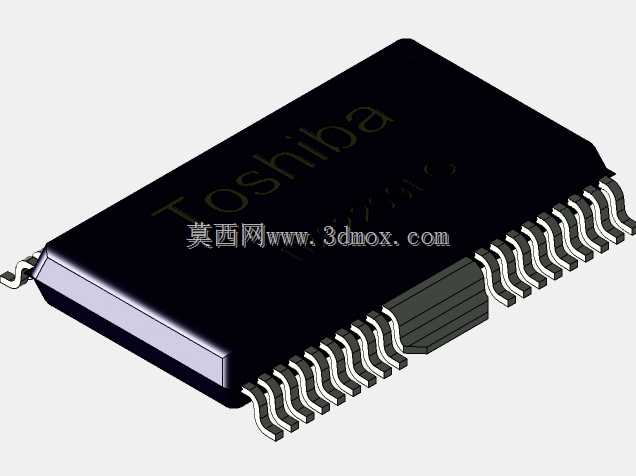

东芝TB62209FG步进电机驱动芯片外观结构

　　在小型自动化设备、消费类电子传动控制、便携通讯终端的执行机构驱动链路里，TB62209FG是应用频次不低的一款步进电机驱动芯片，很多做小型滑台控制、微型云台传动、手持设备调焦机构的结构工程师，在做PCB布局和整机结构干涉检查时，都需要精准的芯片三维模型来核对安装边界。这款芯片采用的是带散热焊盘的HSOP贴片封装，引脚沿封装两侧呈鸥翼状排布，每侧引脚间距符合标准表面贴装工艺的公差要求，做PCB封装设计时，引脚焊盘的伸出长度、宽度需要和芯片引脚的成型弧度匹配，避免回流焊后出现虚焊、引脚共面度不足的问题。从实际应用场景来看，这款芯片常被用在空间受限的驱动板卡上，比如桌面级小型雕刻机的Z轴驱动、便携检测设备的采样机构传动驱动、

　　通讯基站内部的天线调角机构驱动，这些场景对板卡的整体厚度、芯片周边的安全间隙都有严格要求，芯片本体的高度、引脚下方的净空区域、散热焊盘对应的PCB开窗尺寸，都会直接影响整机的堆叠设计。做这款芯片的三维建模时，首先要还原封装本体的外形轮廓，本体顶部的丝印标识区域做了微凹的质感处理，和实际芯片的塑封表面质感一致，引脚部分的弯折弧度做了等比例还原，每根引脚的厚度、相邻引脚的间隙都严格按照封装手册的尺寸绘制，避免在做装配干涉检查时出现误判。很多工程师在做板卡布局时容易忽略芯片底部的散热焊盘凸起高度，这个模型里准确还原了散热焊盘的厚度，在做PCB和外壳之间的间隙计算时，不会因为模型尺寸偏差导致外壳压到芯片本体，或者散热焊盘和PCB之间出现间隙影响散热效果。从功能特性对应的结构设计来看，这款芯片因为内置了MOS管驱动电路，工作时会有一定的发热量，所以在整机结构设计时，芯片上方需要预留足够的散热空间，不能直接贴合导电的结构件，模型里准确标注了芯片本体的最大外形尺寸，包括长度、宽度、本体高度、引脚伸出长度、引脚成型后的总宽度，在做板卡布局时，可以直接把模型导入装配体，核对芯片和周边电容、电阻、接插件的间隙，尤其是和板卡边缘、安装柱、屏蔽罩的距离，避免生产组装时出现干涉。另外，这款芯片的引脚成型角度是按照量产级的封装标准做的，在做SMT钢网设计时，可以参考模型里的引脚位置来对应钢网开口位置，减少钢网调试的次数。

　　很多刚入行的结构工程师在做电子元器件建模时，容易把引脚的共面度做的过于理想，实际量产的芯片引脚会有微小的高度公差，这个模型在还原标准尺寸的基础上，也预留了合理的公差参考区间，在做整机结构的安全间隙计算时，可以按照模型给出的最大外形尺寸来预留空间，避免因为元器件公差导致组装不良。在通讯类手持设备的设计中，这款芯片常被用来驱动内置的微型步进电机，实现摄像头模组的升降、SIM卡托的自动弹出、天线角度的微调，这些场景对芯片的安装高度要求极高，整机内部的堆叠空间往往只有几毫米的余量，精准的三维模型可以帮助工程师在设计阶段就完成空间校核，减少打样后的修改次数。做这款模型的时候，特意还原了塑封本体的边角倒角，实际芯片的边角不是尖锐的直角，

　　而是有微小的圆弧过渡，在做屏蔽罩的开口设计时，这个倒角尺寸会影响屏蔽罩和芯片之间的安全间隙，如果按照直角来设计屏蔽罩开口，很容易出现屏蔽罩压到芯片边角的问题。另外，芯片顶部的丝印区域虽然不影响装配，但在做整机的可视化装配仿真时，准确的丝印位置可以帮助产线操作人员核对元器件型号，减少错料的概率。从安装边界来看，这款芯片的引脚外侧到本体的距离、引脚末端的伸出长度，都需要和PCB焊盘的尺寸匹配，模型里的引脚位置和实际封装的引脚坐标完全一致，导入PCB设计软件时可以直接和封装坐标对齐，不需要额外调整位置。在做自动化设备的小型控制板设计时，这款芯片的驱动能力足够驱动小尺寸的两相四线步进电机，不需要额外增加外置驱动管，所以板卡的体积可以做的很小，这时候精准的芯片模型就显得尤为重要，因为板卡上的每一个元器件都需要紧凑排布，任何一个尺寸偏差都可能导致整个板卡的布局需要重新调整。
