MAXIM拉杆式双耳环安装液压缸结构

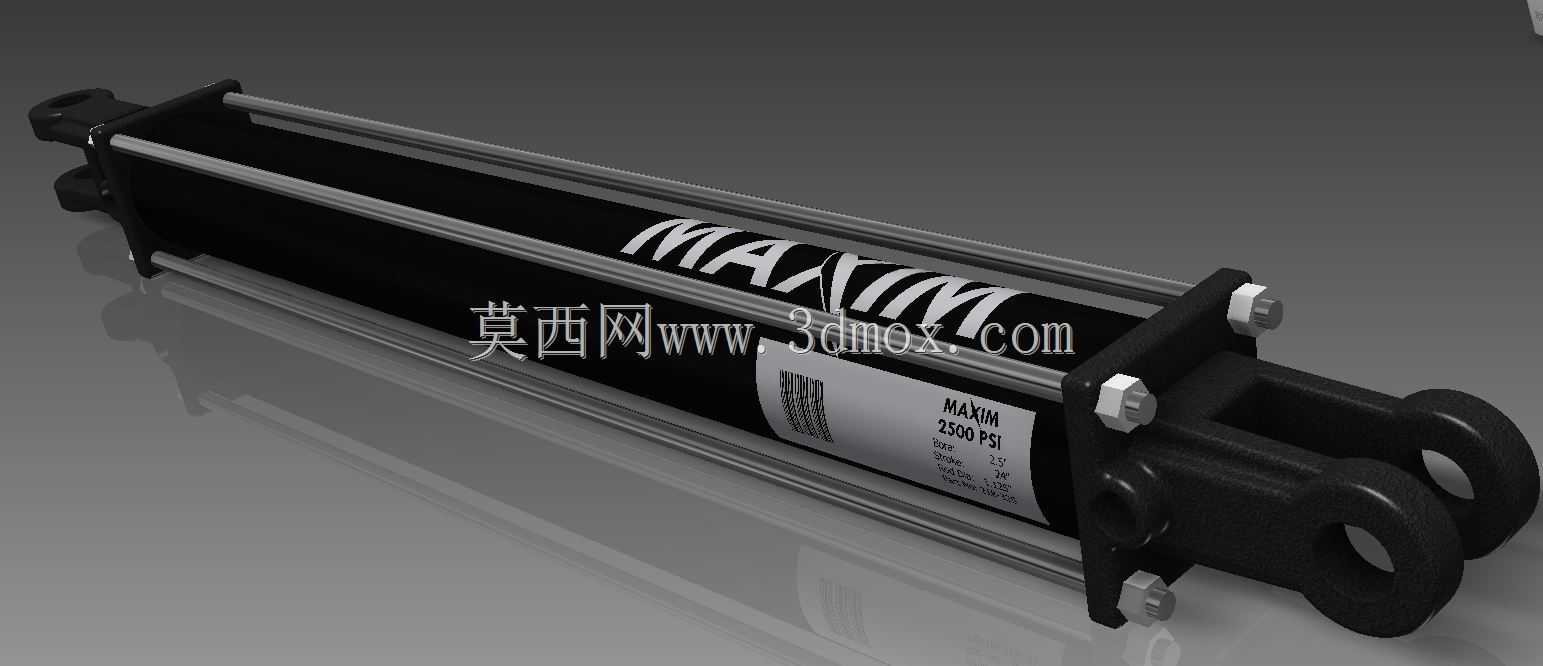

　　在工程机械、农业装备、工业自动化生产线的液压驱动回路里，拉杆式液压缸是应用占比极高的直线执行元件，这款MAXIM品牌的218-325系列液压缸，针对中压工况的重载直线驱动需求设计，可在2500psi的持续工作压力下稳定输出推力与拉力，适配各类需要长行程直线往复动作的设备场景。从实际应用场景来看，这类油缸常被用在环卫车辆的厢体举升、农用机具的机具姿态调整、小型工程机械的工作装置驱动、物流设备的货台升降等场景，相比焊接式油缸，拉杆式结构的密封件更换、缸筒维护更加便捷，适合户外作业、维护条件有限的使用环境。

　　从结构设计思路来看，这款油缸采用经典的四拉杆锁紧结构，四根高强度拉杆贯穿缸筒两端的端盖，通过端部螺母预紧实现缸筒与端盖的密封压紧，这种结构的优势在于缸筒加工精度更容易保证，端盖受力均匀，在额定压力下不会出现端盖偏移、密封偏磨的问题。缸筒内壁采用高精度珩磨处理，表面粗糙度控制在合理区间，降低活塞密封的运动摩擦阻力，减少密封件的磨损速率，延长油缸的无故障工作周期。活塞与活塞杆的连接采用可靠的锁紧结构，避免往复动作过程中活塞松动导致的内泄问题，活塞杆表面做了硬铬镀层处理，硬度与防锈能力满足户外多尘、潮湿的使用环境，避免活塞杆锈蚀刮损导向套与密封件。

　　安装接口方面，这款油缸采用双耳环式安装结构，缸底与杆端均配置带衬套的铰接耳环，安装时可通过销轴与设备的安装座铰接，能够补偿设备安装过程中存在的小角度偏摆，避免油缸承受径向载荷导致的活塞杆弯曲、密封偏磨问题。从尺寸边界来看，这款油缸的行程为24英寸，缸筒对应的活塞直径为2.5英寸，选型时需要核对设备的安装距，即油缸完全收回时两个耳环安装孔的中心距，确保油缸伸出至最大行程时不会与设备结构发生干涉，收回时也能满足设备的最小动作位置要求。油口采用标准的液压管螺纹接口，可直接适配常规的液压管路接头，不需要额外做接口转换，减少管路连接的泄漏点。

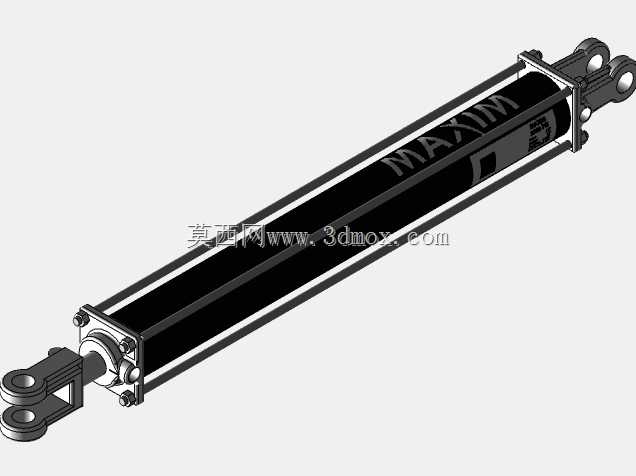

　　从功能特性来看，这款油缸为双作用结构，即通过压力油驱动活塞伸出与收回，相比单作用弹簧复位油缸，动作响应更快，缩回动作的推力可控，适合需要双向施力的驱动场景。密封配置上，活塞部位采用组合式密封，包含支撑环、主密封、防尘密封的多道密封结构，既保证活塞与缸筒之间的内泄控制在标准允许范围内，又能支撑活塞避免其与缸筒直接接触刮损内壁；杆端的导向套集成了活塞杆密封与防尘圈，能够刮除活塞杆表面附着的灰尘、泥沙等杂质，避免杂质进入缸筒内部污染液压油、损坏密封件。在实际选型使用时，需要根据设备的负载计算所需的油缸推力，结合系统工作压力核对缸径是否满足推力要求，同时要核对活塞杆的直径是否满足压杆稳定要求，尤其是长行程水平安装的场景，要避免活塞杆伸出过长时出现弯曲变形。这款油缸的拉杆结构也允许用户根据实际使用需求调整安装方向，油口的位置也可根据管路布置需求在端盖上做方位调整，适配不同设备的管路走向，减少管路弯折带来的压力损失。在三维建模过程中，这款模型完整还原了油缸的所有外部结构细节，包括拉杆的螺母位置、耳环的衬套结构、缸筒表面的标识位置、油口的螺纹尺寸，可直接用于设备的整机装配干涉检查、液压管路布置模拟，也可作为液压系统教学、油缸结构认知的演示模型，帮助设计人员在选型阶段直观核对安装尺寸，避免后期装配时出现尺寸不匹配的问题。
