双作用液压离合器执行油缸结构设计

项目分类:液压 发布时间:2022-06-28 ID:661110
  • 双作用液压离合器执行油缸结构设计
  • 双作用液压离合器执行油缸结构设计

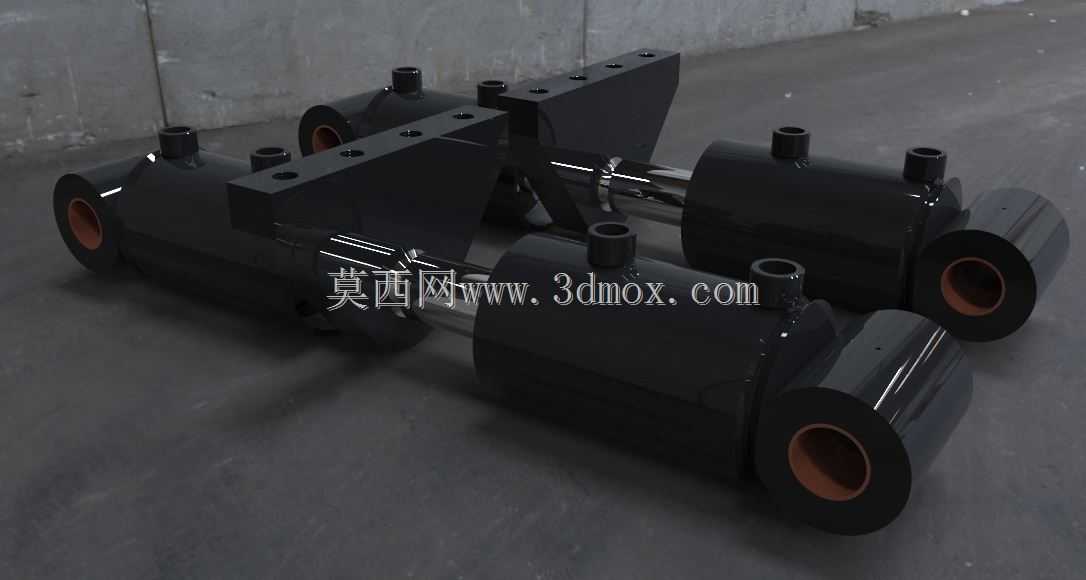

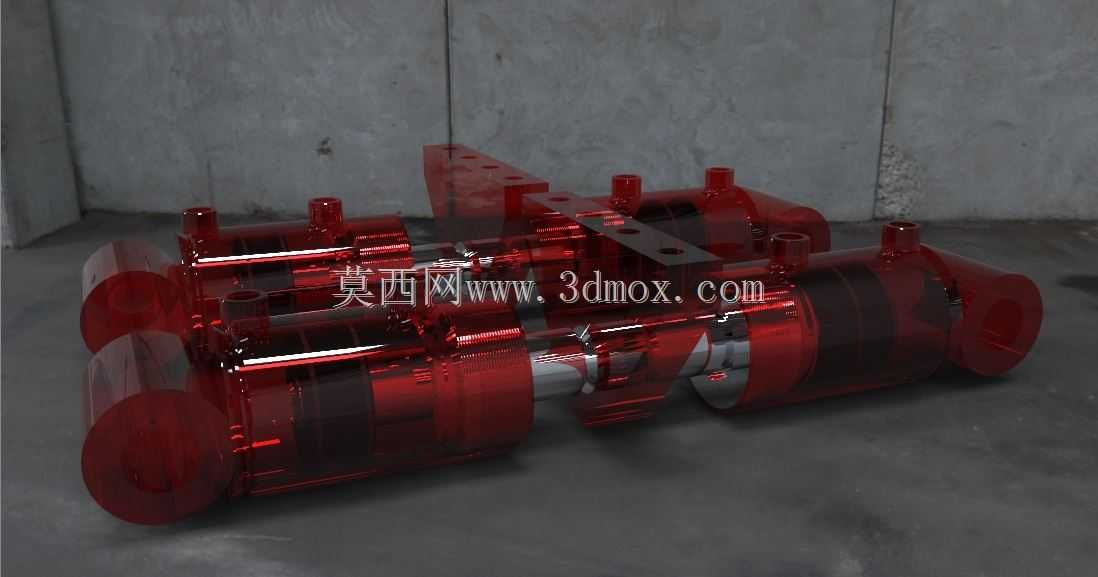

  在重型商用车、工程机械传动系统的离合控制回路中,这类双作用离合器油缸承担着核心执行功能,区别于传统单作用弹簧复位的离合分泵,双作用结构可通过压力油独立驱动离合接合与分离两个动作,避免弹簧长期服役出现疲劳衰减导致的离合行程失准问题,尤其适配大扭矩传动场景下的重载离合控制需求,在矿用自卸车、大型轮式装载机、重型农机的动力换挡传动箱中应用广泛。从结构设计逻辑来看,该油缸采用缸体与安装支座一体化的铸钢本体结构,安装耳座直接与缸筒外圆做一体式加工,省去了额外的连接支架,既减少了装配累计误差,也能承受离合动作瞬间的大推力冲击,避免连接螺栓受剪断裂的故障。缸筒内壁采用珩磨加工工艺,表面粗糙度控制在Ra0.4以内,配合带格莱圈密封的活塞组件,

  可在16MPa额定工作压力下保证内泄漏量控制在允许范围内,不会出现压力掉压导致的离合打滑问题。双油口对称布置在缸筒两侧,分别对应活塞伸出、缩回两个腔室,油口采用标准公制内螺纹连接,可直接适配设备原有液压管路的硬管连接,无需额外转换接头。活塞伸出端的活塞杆表面做镀硬铬处理,镀层厚度0.03-0.05mm,硬度达到HV800以上,可抵御外界粉尘、泥水的冲刷磨损,活塞杆端的连接耳环采用带铜套的铰接结构,可补偿安装过程中的微小角度偏差,避免活塞杆受径向力导致的偏磨拉缸问题。从安装边界尺寸来看,该油缸的安装耳座孔中心距、缸体外径、活塞杆行程均匹配主流大扭矩离合器的分离杠杆行程参数,安装时无需对原有传动箱的安装位做二次加工,

  可直接替换原有单作用分泵升级双作用控制回路。油缸的两端限位采用内置式缓冲结构,在活塞运动到行程端点前,缓冲柱塞会提前封闭主回油通道,通过节流小孔缓慢泄压,避免活塞硬撞击缸盖产生的冲击噪音,同时也能延长密封件的使用寿命。在实际工况适配中,该油缸可适配-30℃到80℃的工作环境温度范围,密封件选用耐油丁腈橡胶材质,可兼容普通矿物液压油的长期侵蚀,不会出现密封溶胀导致的卡滞问题。设计过程中充分考虑了离合动作的响应速度需求,油缸的两腔作用面积做了匹配优化,分离腔作用面积略大于接合腔,可保证在系统额定流量下,分离动作响应时间控制在0.2s以内,满足动力换挡过程中的快速离合要求,避免换挡过程中出现打齿问题。

  缸体外部的安装平面预留了传感器安装孔位,可后期加装行程传感器实时反馈活塞位置,实现离合行程的闭环控制,适配电控液压换挡系统的升级需求。整体结构没有多余的冗余设计,所有外部棱角均做了倒角处理,避免装配过程中割伤操作人员或损坏液压管路,缸体表面做发黑防锈处理,可在车间存储、户外作业环境下长期抵御锈蚀,不会因为表面锈层脱落污染液压系统。
