HC-SR04双探头超声波测距传感模块

　　在做小型AGV避障、智能小车测距、开源硬件项目的距离检测单元选型时，这类双探头超声波测距模块是很多工程师最先接触的基础传感部件，不同于工业级长距激光雷达的高成本，这类模块依靠声波反射原理实现非接触式距离检测，在2cm到4m的常规测距区间内，能满足多数民用、教学、小型自动化设备的近距离检测需求，不需要复杂的光学校准，对环境光照变化不敏感，在粉尘、弱光场景下的检测稳定性优于普通红外测距模块。

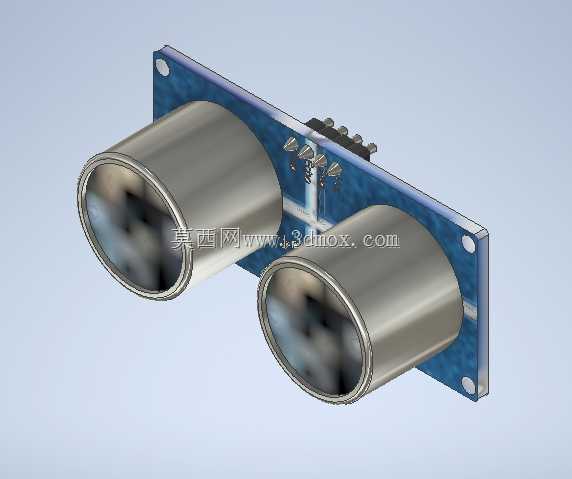

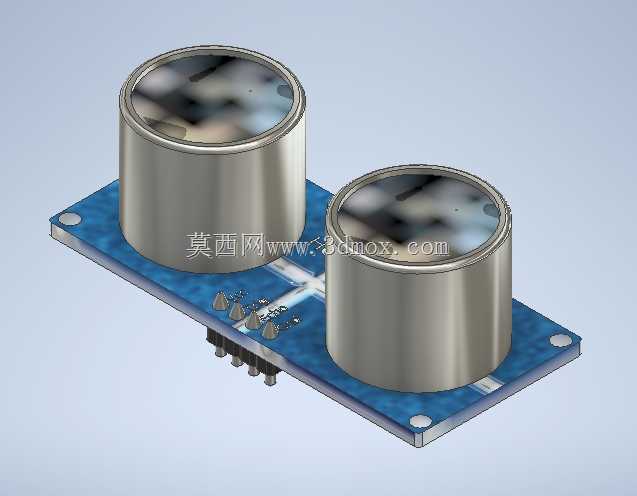

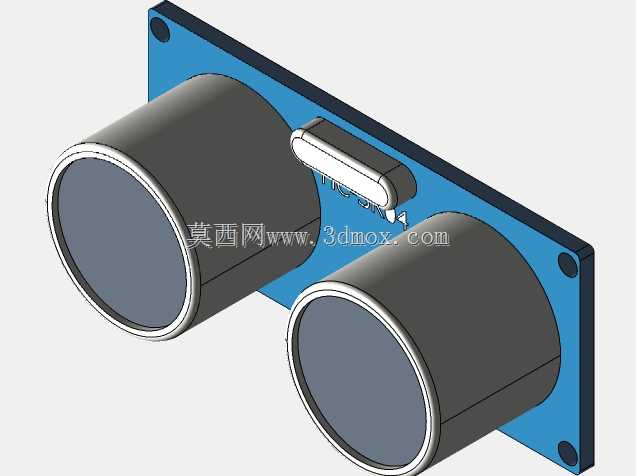

　　从结构设计上看，模块采用标准FR-4玻纤PCB作为承载基底，两个圆柱形超声换能器平行布置在板体前端，分别承担超声波发射与回波接收功能，两个换能器的中心间距经过匹配调校，能减少发射声波直接串扰到接收端的概率，降低近距离检测的盲区范围。换能器外壳采用金属封装，既可以屏蔽外界电磁信号对换能器压电陶瓷片的干扰，也能在日常装配、调试过程中保护内部脆弱的压电振膜，避免外力磕碰导致振膜变形、谐振频率偏移，最终影响测距精度。板载的信号处理电路布置在两个换能器后方，包含超声驱动升压电路、回波信号放大电路、逻辑处理芯片，所有贴片元件的高度都控制在换能器安装高度以下，不会在模块安装时和周边结构产生干涉。

　　安装边界方面，这类模块的PCB板预留了标准2.54mm间距的排针接口，既可以直接插在面包板上做原型验证，也可以通过排针焊接到主控板上，或者通过排线引出安装到设备外壳上。板体四个角预留了直径3mm的安装孔，孔位间距匹配常用的开源硬件安装孔位标准，可以用M3铜柱或者螺丝直接固定在支架上，安装时需要注意两个换能器的正前方不能有遮挡结构，发射面要和检测方向保持垂直，倾斜角度过大时会导致声波反射路径偏移，出现检测数据跳变或者丢波的问题。模块整体厚度较薄，除了两个圆柱形换能器突出板体的部分，其余电路部分的厚度都在10mm以内，在紧凑的设备内部安装时，只需要预留出换能器的安装空间，不需要给电路部分预留过多冗余空间。

　　实际应用中，这类模块的触发逻辑简单，只需要给主控引脚发送一个10us以上的高电平信号，模块就会自动发出8个40kHz的超声脉冲，检测到回波后输出回响信号，回响信号的脉冲宽度和检测距离成正比，主控端只需要采集脉冲宽度就能换算出实际距离，不需要额外编写复杂的信号处理算法，对入门级开发者非常友好。在多模块同时使用的场景下，需要注意错开每个模块的触发时间，避免不同模块发出的声波互相干扰，导致检测数据失真，通常相邻模块的触发间隔设置在60ms以上，就能避免大部分串扰问题。在结构设计适配时，要注意模块的工作温度范围，避免在超过70摄氏度的环境下长期使用，高温会导致压电陶瓷片的谐振频率偏移，直接影响测距精度，同时要避免模块直接接触水汽、腐蚀性液体，金属封装的换能器虽然有一定防护能力，但PCB板上的贴片元件没有做三防处理，长期在高湿环境下使用容易出现引脚氧化、电路短路的问题。

　　从建模角度还原这个模块时，需要重点关注两个换能器的相对位置、安装孔的孔位公差、排针的伸出长度，这些尺寸直接影响后续装配时的干涉检查准确性，换能器的圆柱端面要做适当的细节处理，还原金属网罩的纹理特征，不需要做过度的细节刻画，保证装配尺寸准确是这类电子元件建模的核心目标，毕竟在整机装配仿真中，这类模块属于外购标准件，只需要保证安装接口、外形轮廓的尺寸精度，就能满足结构设计阶段的干涉检查、布局布线的参考需求。
