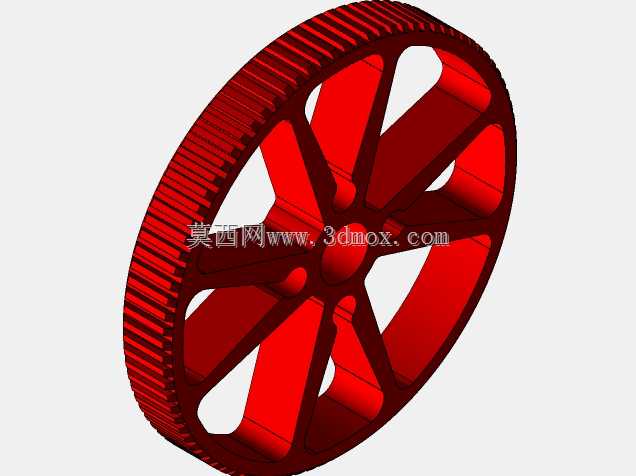

这款带齿辐条轮主要面向小型移动机器人、桌面级智能移动设备的行走传动场景,区别于普通光面行走轮,其外圈集成了整周啮合齿结构,可直接与配套的驱动小齿轮啮合,省去额外的同步带、链轮等中间传动环节,能大幅压缩小型移动底盘的轴向安装空间,适配紧凑布局的教育机器人、竞赛机器人以及小型巡检移动单元的动力传递需求。从实际使用场景来看,这类轮体常搭配直流减速电机使用,在桌面级教学机器人平台中,轮体的齿圈直接和电机输出轴端的小齿轮啮合,传动效率比带传动更高,不会出现同步带打滑丢步的问题,在需要精准走行定位的循迹、避障竞赛场景中,能保证里程计计数的准确性,减少行走累计误差。轮体采用辐条式镂空结构设计,并非实心轮盘结构,在保证轮体整体刚性的前提下,
尽可能降低了自身转动惯量,对于小扭矩输出的微型直流电机来说,更低的转动惯量意味着启停响应速度更快,不会因为轮体自身惯量过大导致电机启动过载、停止时滑移超差的问题。辐条采用对称放射式布局,每根辐条的截面做了等强度优化,从轮毂处到轮缘处的截面厚度平滑过渡,既避免了应力集中导致的轮体受冲击断裂,也不会因为冗余材料增加不必要的重量。轮体中心的安装孔位做了同轴度公差约束,和电机轴或者轮轴装配时,能保证轮体的径向跳动量控制在小型移动设备允许的范围内,不会出现行走时轮体偏摆、整机抖动的问题。外圈的齿形采用了适合小模数传动的渐开线齿形,齿顶做了微小的倒角处理,装配时能顺畅和驱动齿轮啮合,不会出现卡齿、顶齿的情况,齿面的啮合间隙控制在合理范围,
既保证传动无回差,也不会因为间隙过小导致传动卡滞、磨损加剧。轮缘的外圆柱面是实际和行走接触面,表面做了适当的粗糙度处理,和常见的橡胶轮胎接触面搭配时,能提供足够的静摩擦力,避免行走时出现打滑空转的情况。从安装边界来看,轮体的轴向厚度经过优化,在小型移动底盘的层架结构中安装时,不会和上层的控制板、电池仓等部件发生空间干涉,齿圈的外径尺寸匹配常规小型机器人的底盘离地间隙要求,能越过常见的桌面线缆、微小台阶等障碍,不会因为轮径过小导致越障能力不足,也不会因为轮径过大导致底盘重心过高、行走时侧翻。在结构设计过程中,首先明确了核心需求是兼顾传动功能和行走功能,将传动齿圈直接集成在轮体外缘,是这类小型轮体的核心设计思路,
区别于传统轮体需要额外安装传动齿轮的方案,一体化的结构减少了装配零件数量,降低了装配时的累计公差,也减少了后期维护时的零件更换成本。轮毂位置的安装位做了限位台阶设计,轮体装配到轴上时,台阶面和轴肩贴合,能快速定位轮体的轴向位置,不需要额外调整轴向间隙,装配效率更高。辐条之间的镂空区域,除了减重之外,也可以作为走线的预留空间,部分需要在轮体上安装传感器的场景,线缆可以穿过镂空区域排布,不会被轮体转动挤压磨损。考虑到采用铝合金材质加工,轮体的整体强度足以支撑数公斤级的小型移动设备整机重量,在正常行走、轻微碰撞的工况下,不会出现辐条变形、齿圈崩齿的问题。齿圈的模数选择匹配微型驱动齿轮的参数,传动比设置符合小型机器人的常规行走速度要求,在电机额定转速输出时,轮体的线速度处于适合桌面移动设备的合理区间,不会出现速度过快难以控制、或者速度过慢行走效率低下的问题。轮体的所有棱边都做了倒钝处理,没有尖锐的边角,在教学场景中使用时,不会划伤装配人员的手部,也不会在碰撞时刮坏底盘的其他结构件。从建模逻辑来看,整个轮体采用回转特征加辐条阵列的方式构建,齿圈部分通过参数化齿形生成后沿圆周阵列,保证每个轮齿的尺寸一致性,辐条部分通过对称拉伸后圆周阵列,保证每个辐条的受力均匀,轮毂部分的安装孔、限位台阶都和整体回转中心保持严格同轴,确保加工后的零件装配精度符合设计要求。
