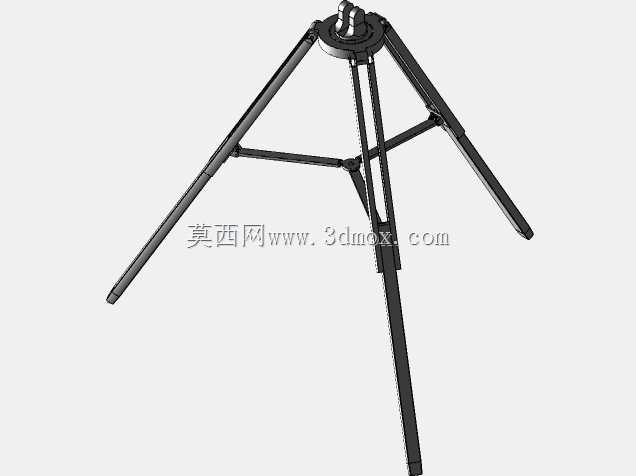

适配Skywatcher设备的可折叠三脚支撑结构

　　展开时可以根据地面平整度单独调整每条支腿的展开角度与伸出长度，不管是硬质水泥地面、松软泥土地面还是存在坡度的起伏地形，都能快速将顶部安装面调整至水平状态，不需要额外携带水平调节垫块。支腿之间设置了横向连接杆件，当支腿完全展开到位后，横向连杆会自动卡入定位槽，形成稳定的三角形桁架结构，大幅提升支腿的侧向抗形变能力，避免设备架设后出现支腿外滑、沉降的问题。顶部的安装基座采用标准快装接口设计，接口尺寸匹配Skywatcher系列设备的安装孔位，不需要额外加工转接板就可以直接将赤道仪、望远镜镜身固定在基座上，基座内部设置了阻尼锁紧结构，安装设备时可以先通过快装结构预定位，再拧紧锁紧螺丝完成固定，整个安装过程单人即可操作，不需要额外辅助工具。这款三脚支撑结构主要面向天文观测、户外摄影场景的设备承载需求，核心适配Skywatcher系列赤道仪及配套望远镜设备，同时可兼容同安装接口的摄影摄像器材、小型监测设备的架设使用。在户外野外观测场景中，支撑结构的稳定性直接决定了设备的使用体验，尤其是长时间天文曝光拍摄、行星观测作业中，哪怕微小的结构晃动都会导致成像模糊、观测目标偏移，因此这款支架在结构设计阶段就把抗扭刚性、地面适配能力放在了核心优先级。从结构布局来看，三条支腿采用等角度120度分布的经典三角支撑构型，这种布局的优势在于无论设备朝向哪个角度调整，重心投影始终落在三支腿构成的支撑三角形内部，不会出现侧翻风险。支腿采用分段式铰接设计，每段支腿之间通过阻尼转轴连接，

　　在收纳状态下，三条支腿可以完全收拢至平行状态，整体外形呈细长杆状，可以轻松放入常规天文设备收纳包、摄影器材拉杆箱中，不会占用过多携带空间，非常适合需要频繁转场的户外观测、外拍作业。从安装边界尺寸来看，支腿完全展开后支撑面直径可达800mm，足够承载10kg以内的镜身及配套导星设备，支腿收拢后整体长度不超过650mm，携带时不会出现突出包体的情况。支腿末端设置了防滑橡胶脚垫，在硬质光滑地面使用时，橡胶脚垫可以提供足够的摩擦力，避免支架出现滑动移位；如果是在松软的泥土地、草地使用，还可以将橡胶脚垫向上翻起，露出末端的金属尖刺，将尖刺插入土层中进一步提升固定稳定性，哪怕是遇到户外阵风天气，也能保证支架不会出现位移。在结构细节设计上，

　　所有铰接位置都采用了过盈配合的阻尼转轴，调整支腿角度时可以停留在任意角度位置，不需要额外设置锁紧旋钮，减少了操作步骤，同时转轴内部添加了耐磨衬套，经过上千次展开收拢循环后也不会出现阻尼失效、松旷晃动的问题。顶部基座的安装面做了平面度精加工处理，安装面平面度公差控制在0.05mm以内，保证设备安装后不会出现安装面倾斜导致的光轴偏移问题，对于天文观测这类对安装精度要求极高的使用场景来说，这个精度等级完全可以满足使用需求，不需要安装后反复调整光轴校准。考虑到户外使用的环境复杂性，支腿主体采用高强度铝合金材质，表面做了硬质阳极氧化处理，既可以减轻整体重量，又能提升表面耐磨、抗腐蚀能力，哪怕是在潮湿的海边观测场地、多沙尘的戈壁观测场地使用，

　　也不会出现结构锈蚀、表面磨损过快的问题。横向连接杆采用碳纤维材质，在保证结构刚性的同时进一步降低整体重量，整套支架自重控制在1.2kg以内，长时间背负转场也不会造成过大的负重压力。在实际使用过程中，这款支架除了承载天文望远镜之外，还可以通过更换顶部转接板，适配单反相机、全景相机、小型气象监测设备、临时照明设备的架设需求，属于通用性较强的户外支撑结构。设计过程中针对不同使用场景做了对应的受力仿真验证，当顶部承载10kg载荷时，支腿最大形变量不超过0.2mm，完全满足光学设备对支撑稳定性的要求，不会因为结构形变导致成像抖动。支腿的角度调节范围覆盖0到60度，既可以完全展开实现低角度架设，满足近地摄影、低角度观测的需求，也可以小角度展开实现高位架设，满足常规观测、高位拍摄的需求，不同高度档位下都有对应的结构限位，避免调整过程中出现支腿突然滑落的问题。
