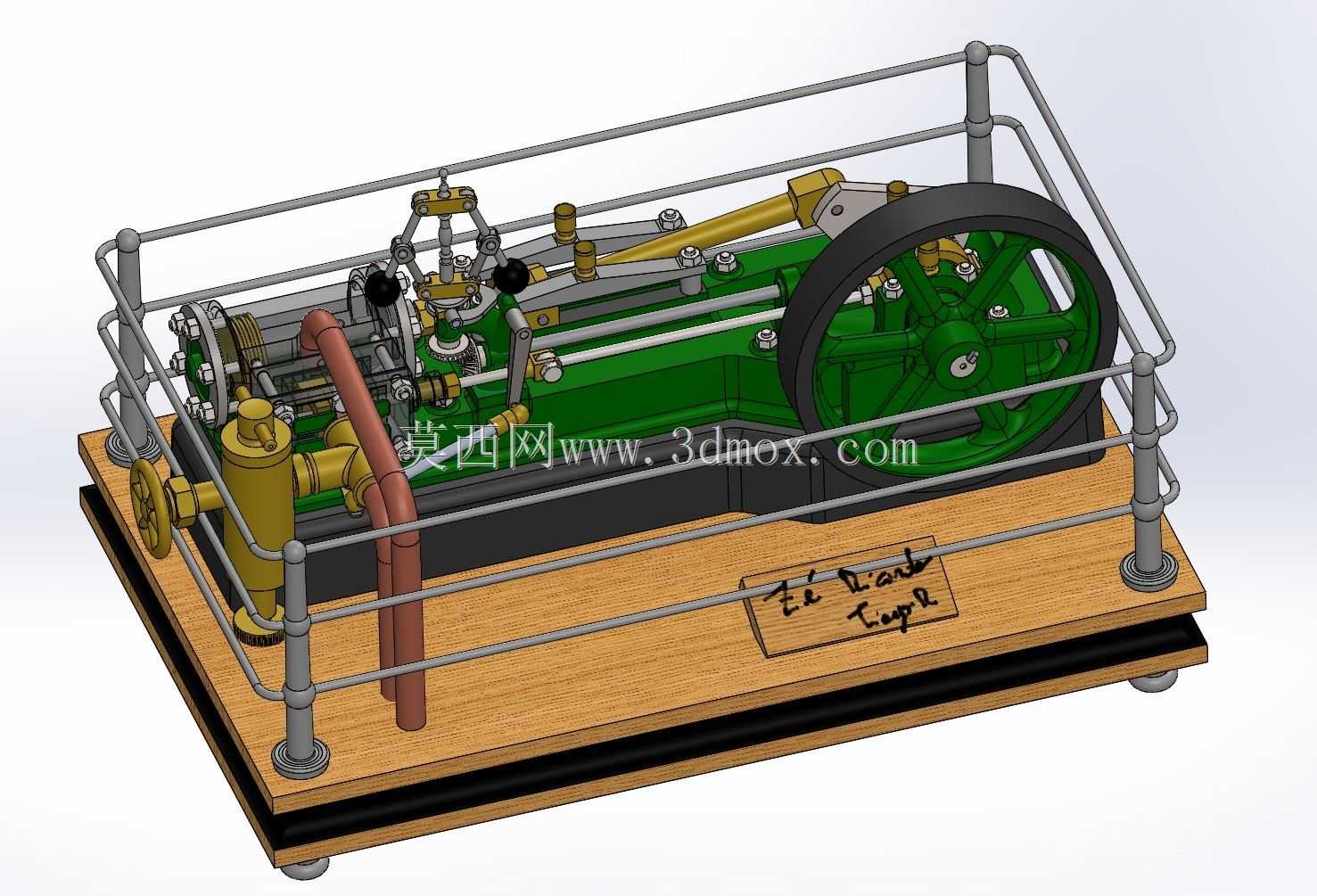

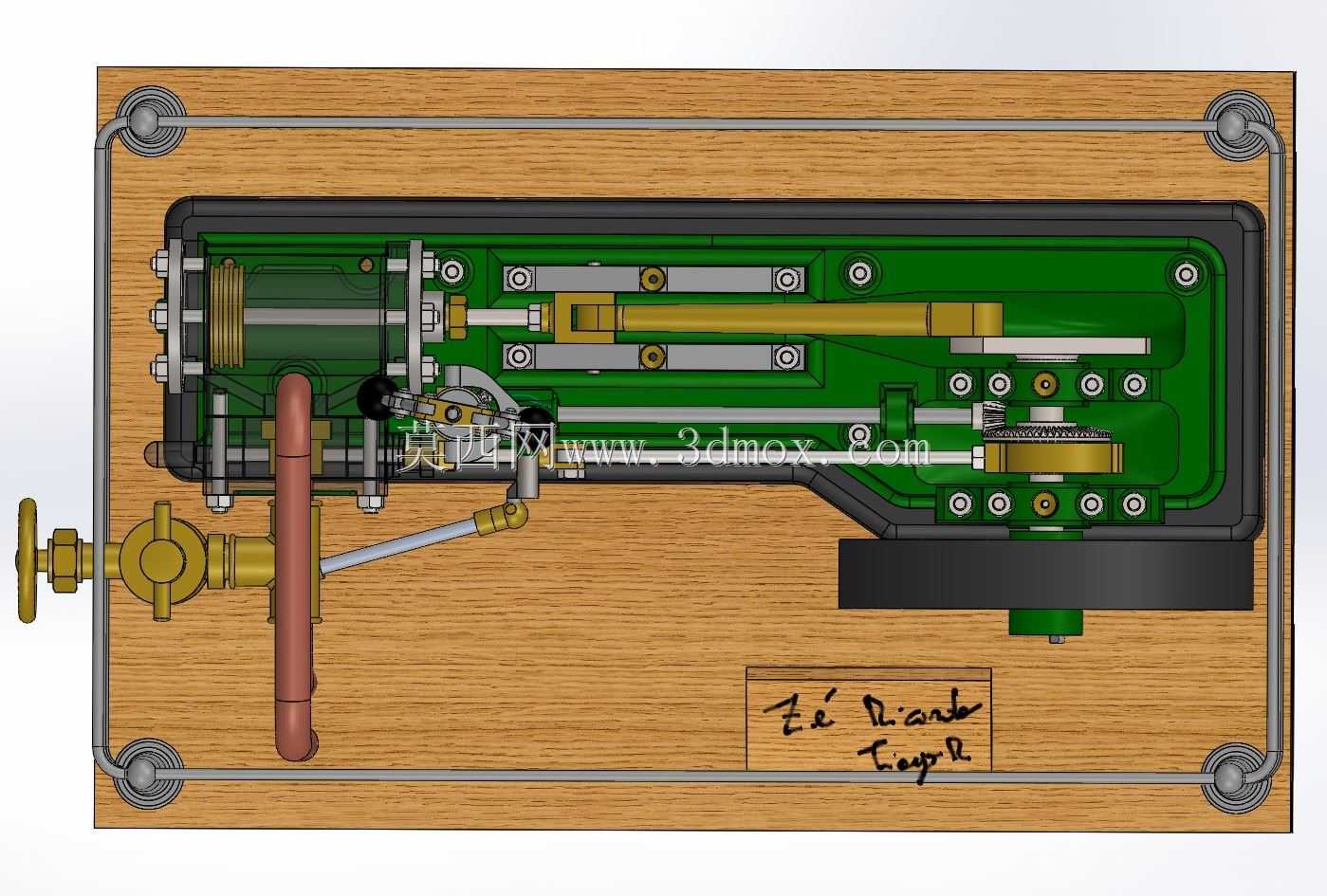

复古卧式往复蒸汽动力装置结构展示

　　这套卧式往复蒸汽动力结构，在小型动力演示、科普教具、复古机械复刻场景中有着明确的应用定位，区别于工业级大功率蒸汽机组，它更偏向于原理展示、工艺收藏以及小型动力输出场景的适配。从实际用途来看，该结构完整还原了传统卧式蒸汽机的动力传递逻辑，可直观演示蒸汽热能向旋转机械能的转换全过程，在工科院校的热机原理教学、工业展馆的动力史展陈、复古机械爱好者的动力模型搭建中，都能承担核心展示与功能演示作用。

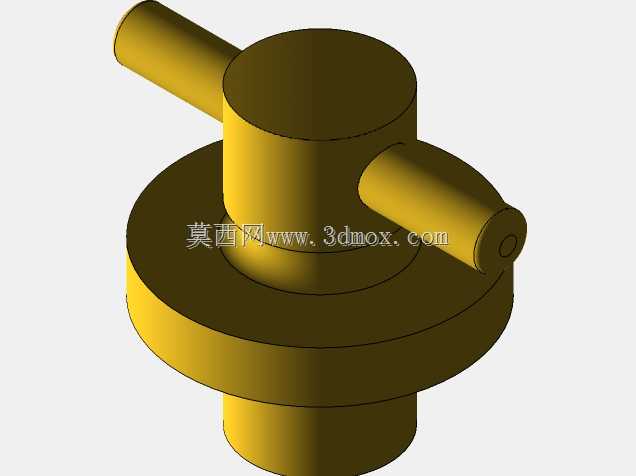

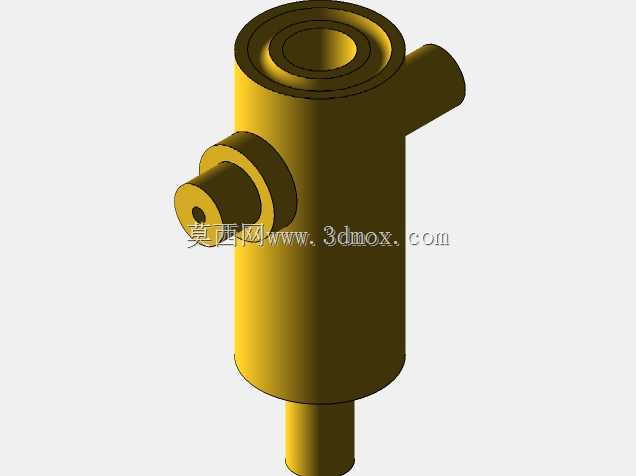

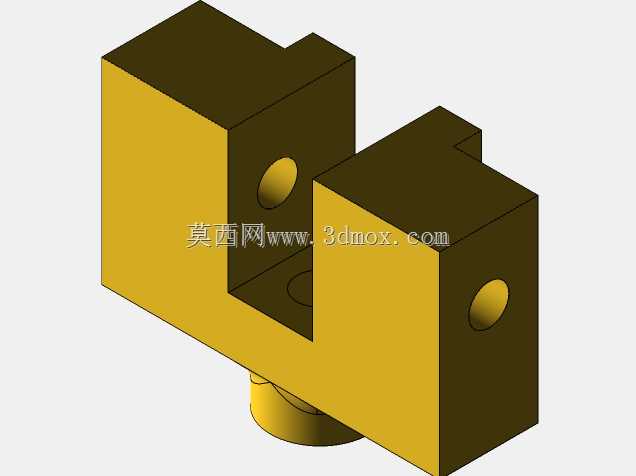

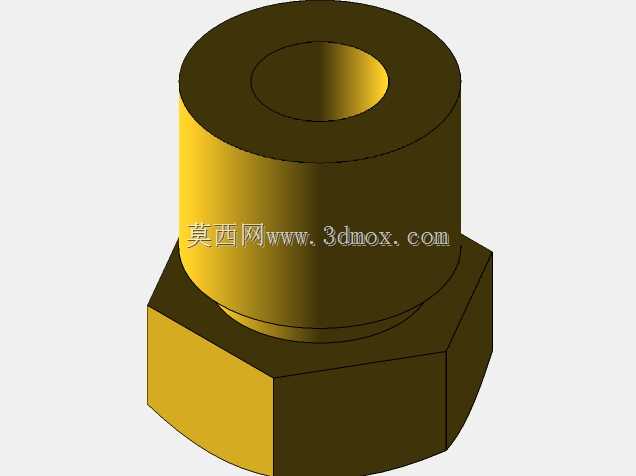

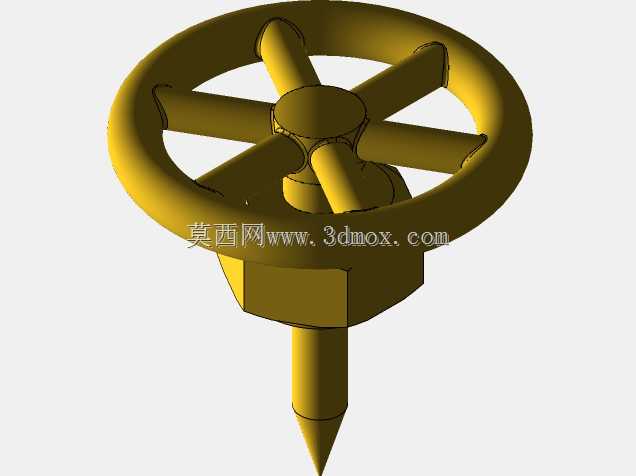

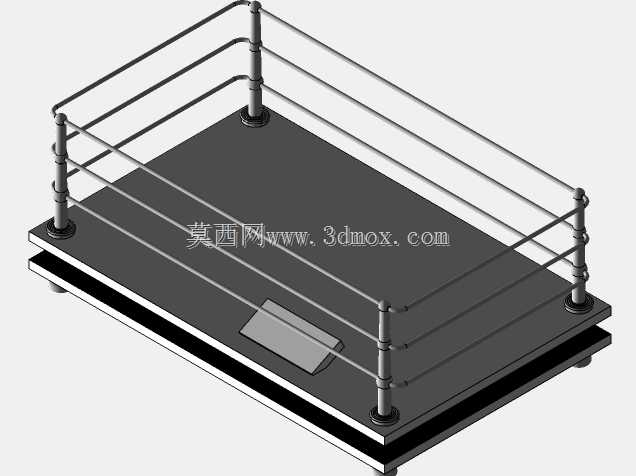

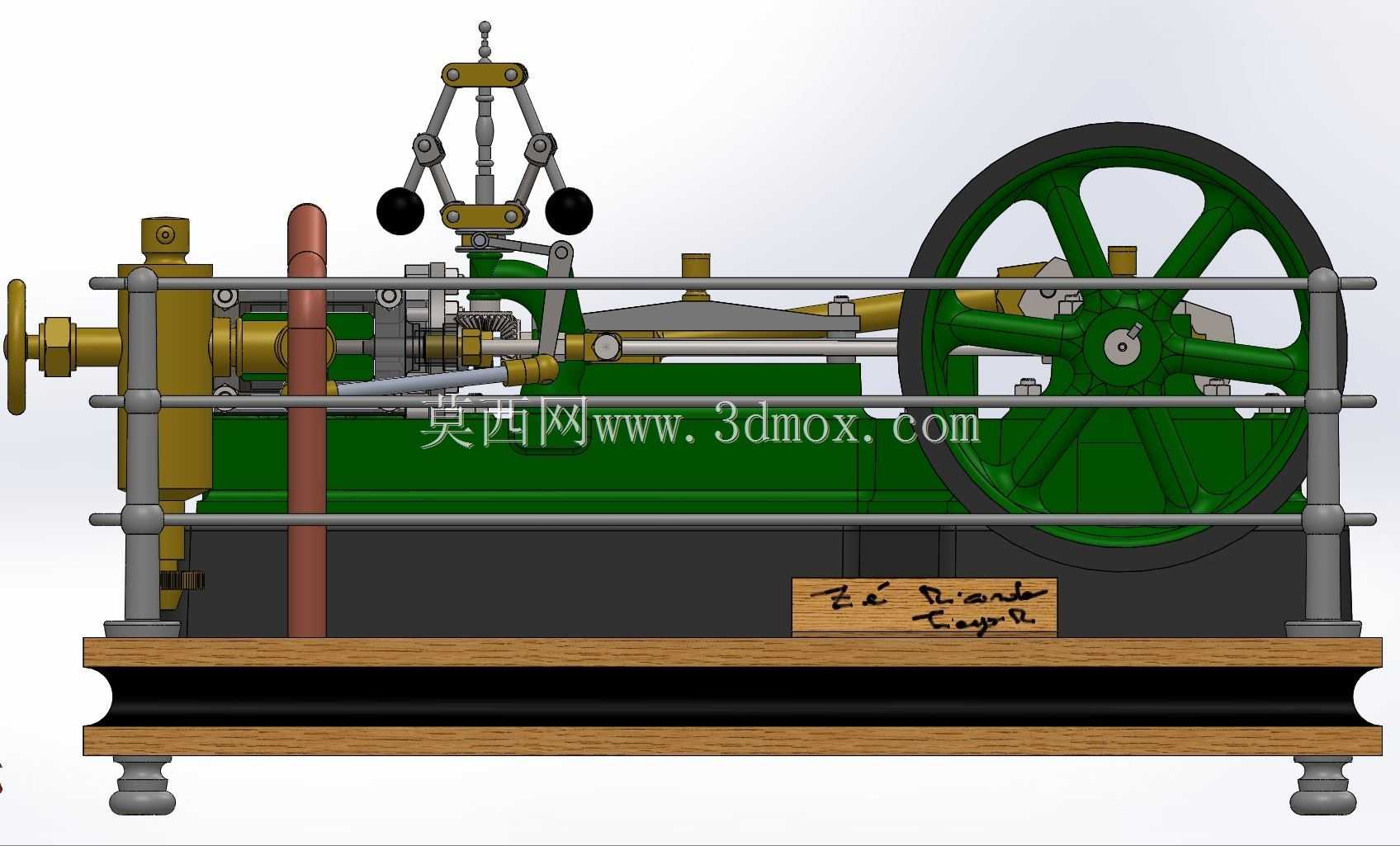

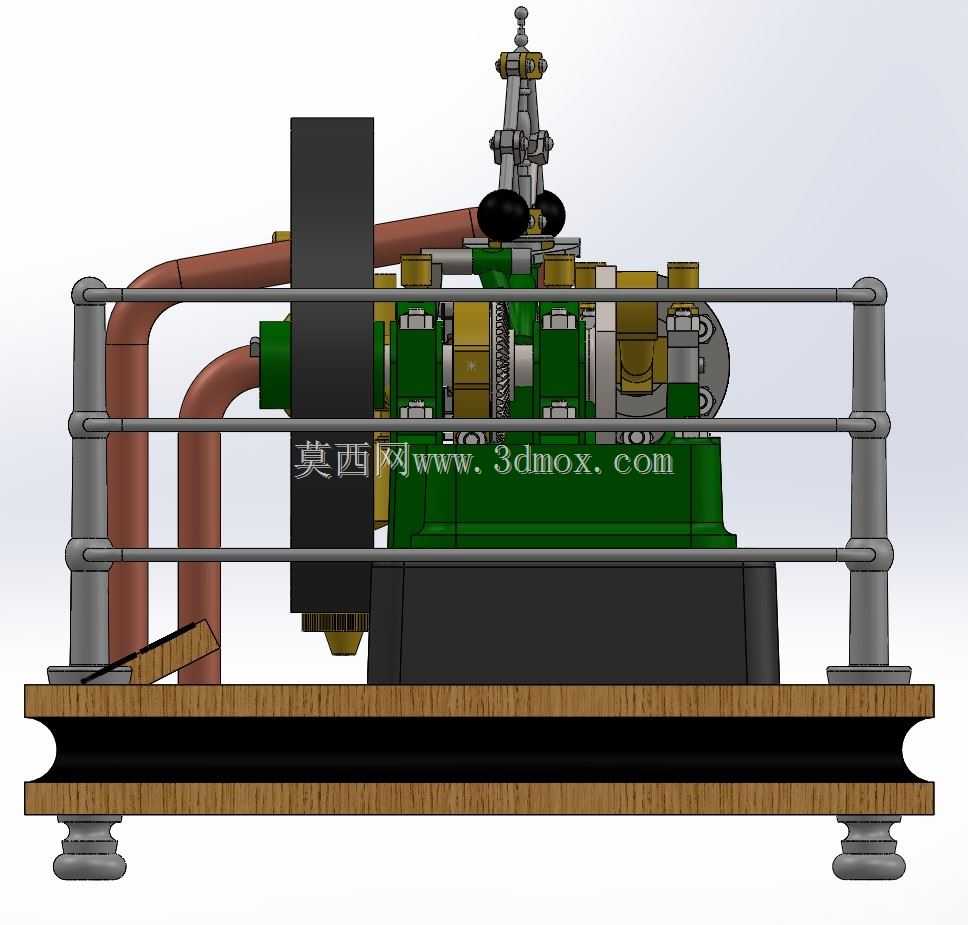

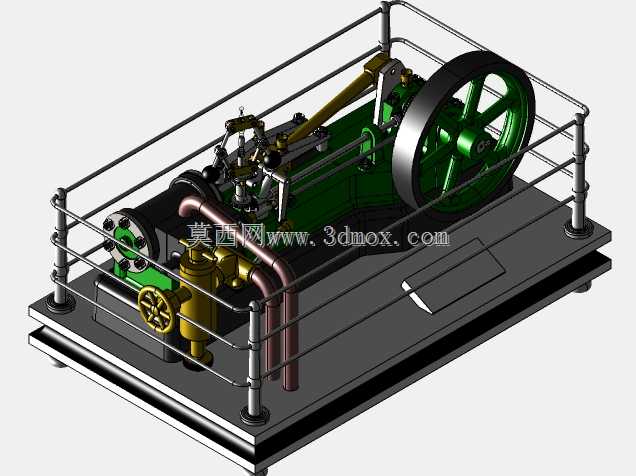

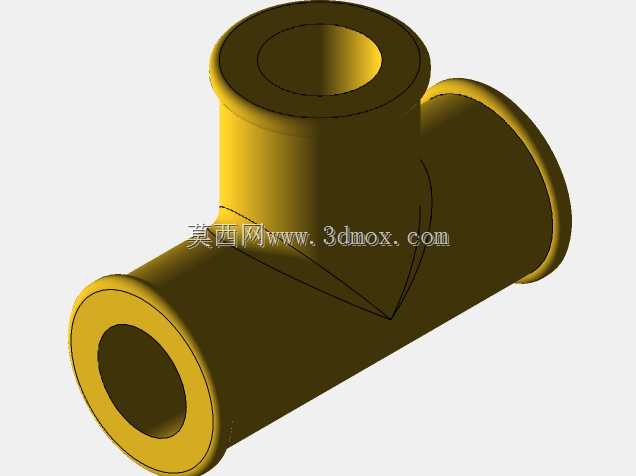

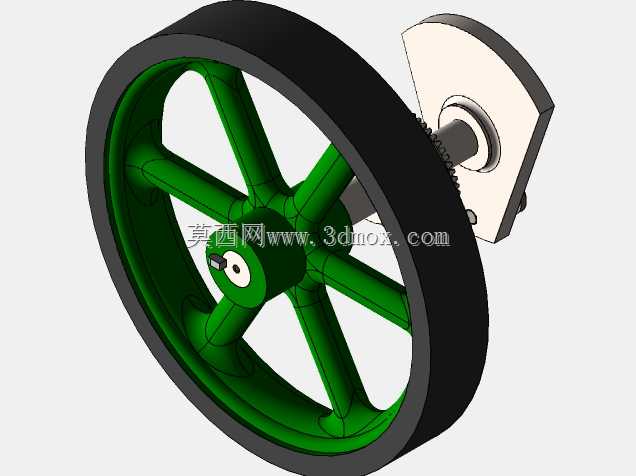

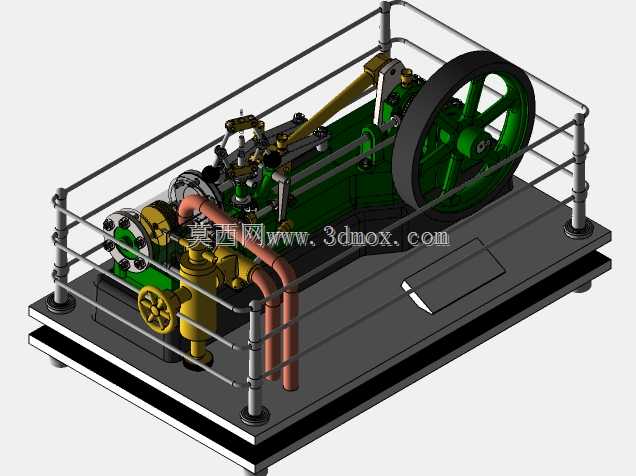

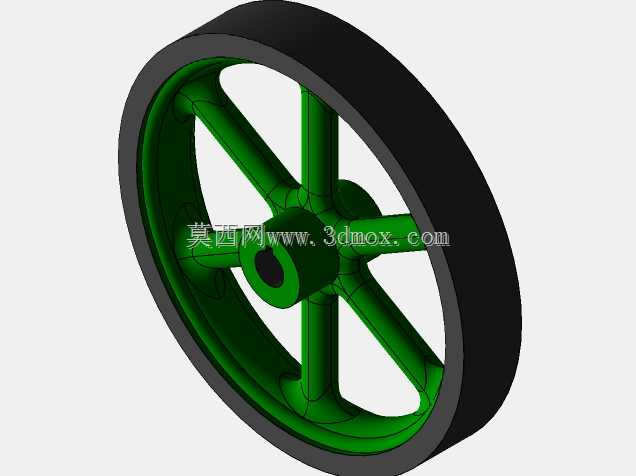

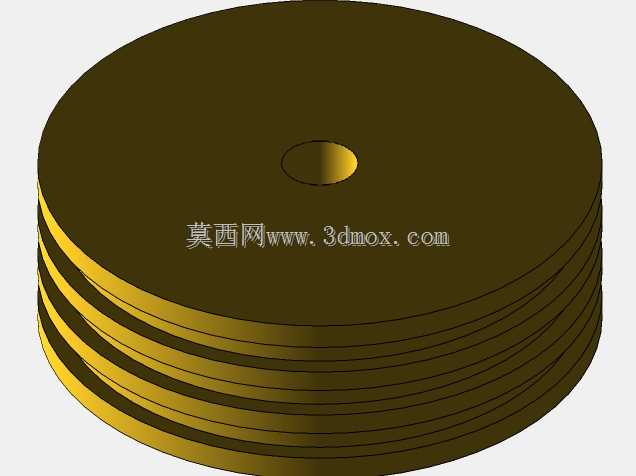

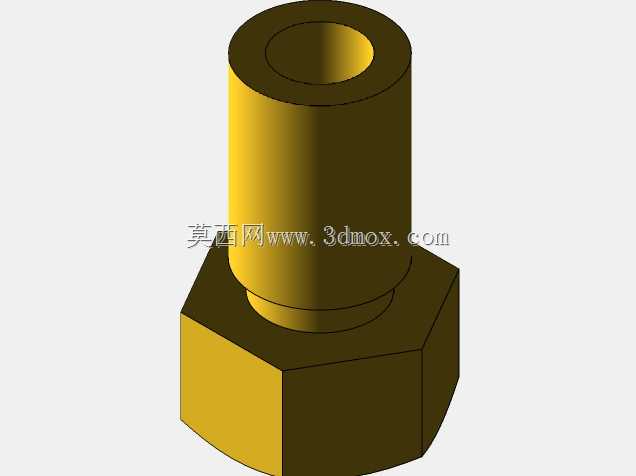

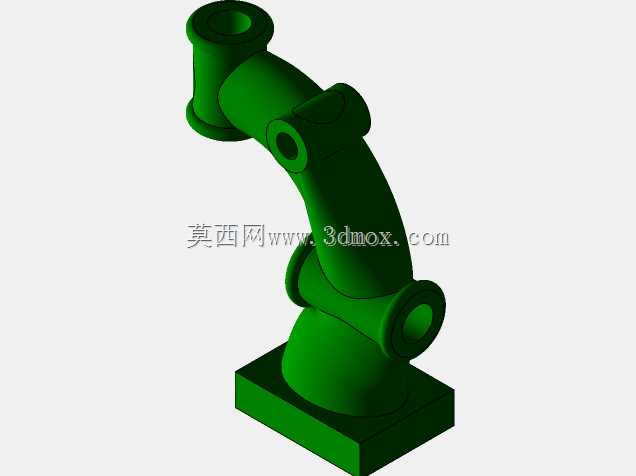

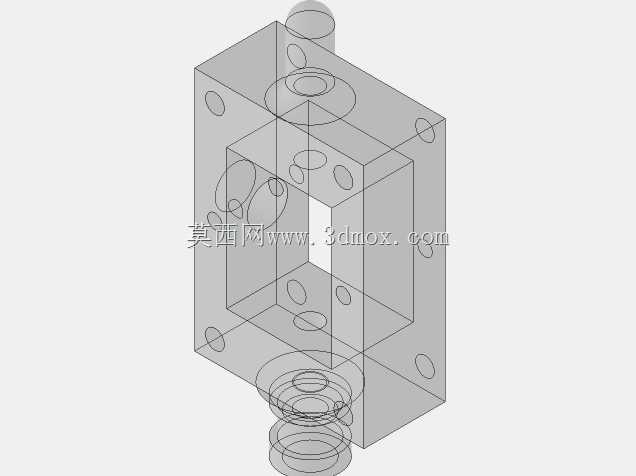

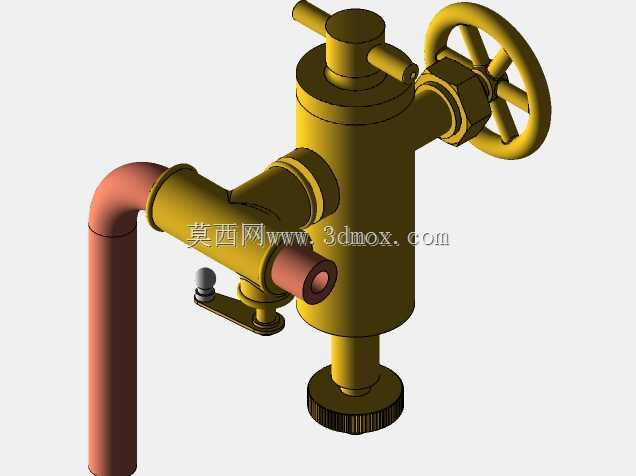

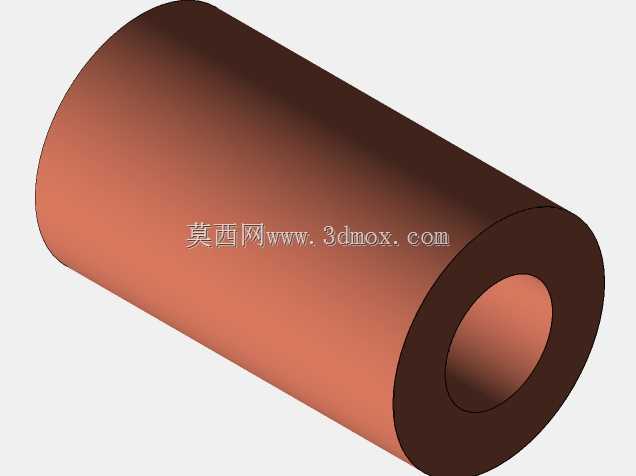

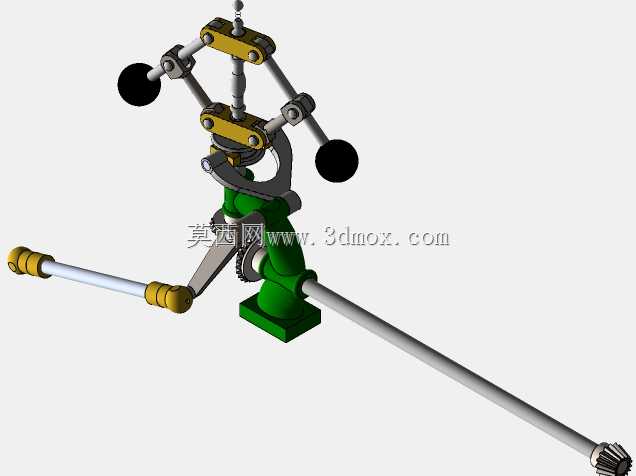

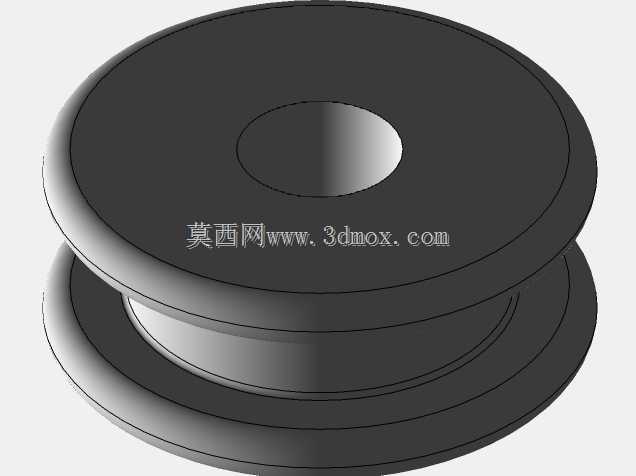

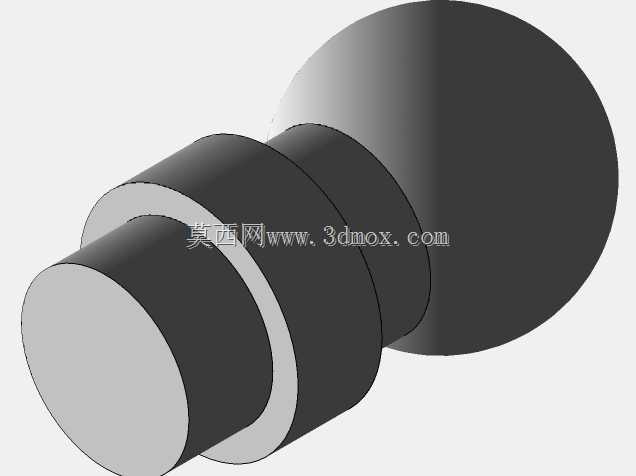

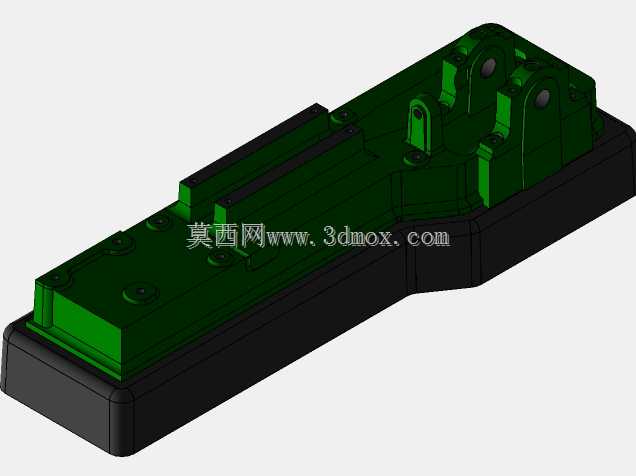

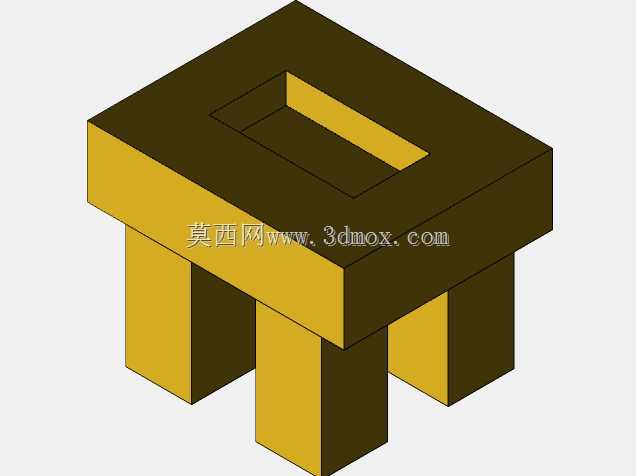

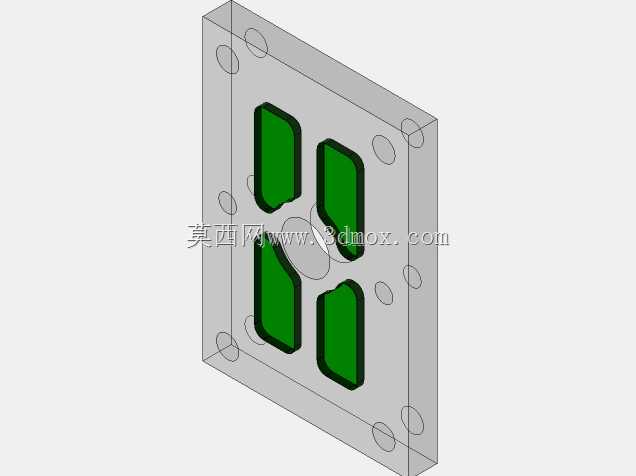

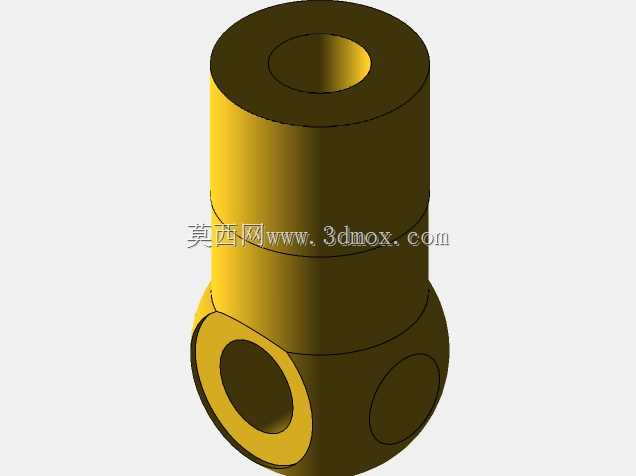

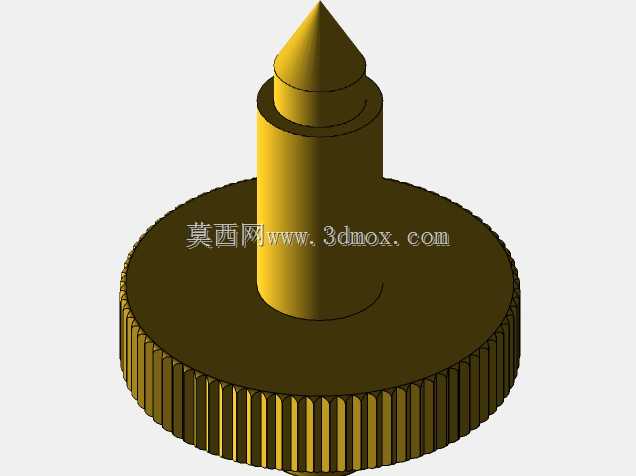

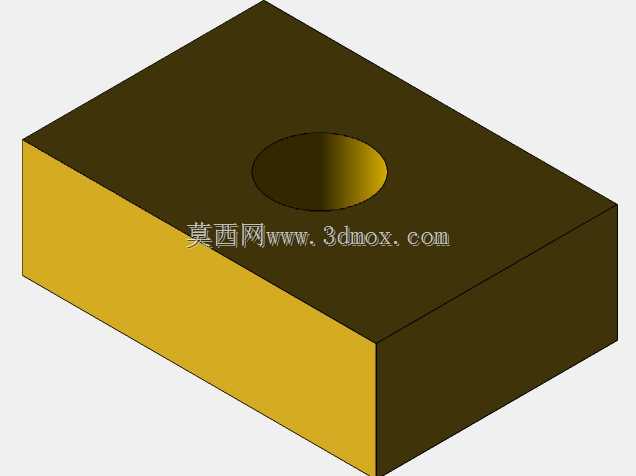

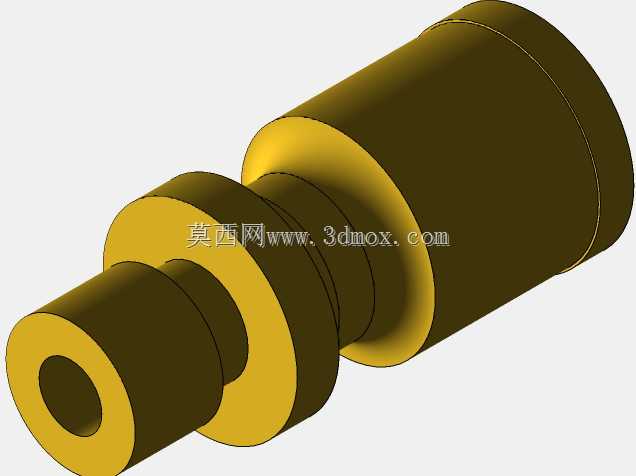

　　从功能特性上拆解，整套结构采用卧式气缸布局，气缸轴线与飞轮输出轴平行布置，相比立式结构拥有更低的重心，安装后运行稳定性更强，配套的滑动轴承座支撑曲轴运转，飞轮采用大直径轮缘结构，依靠自身转动惯量有效抵消活塞往复运动的死点冲击，保证动力输出的平顺性。进排气路集成了独立的滑阀配气机构，可精准控制蒸汽进排时序，铜质管路连接锅炉接口与气缸进排气口，管路走向做了大弧度折弯处理，减少蒸汽输送过程中的压损，同时外置的滤汽结构可过滤蒸汽携带的冷凝水与杂质，避免气缸内壁出现拉缸损伤。外围设置的金属防护栏属于安全防护结构，在动态演示时可避免操作人员误触高温管路与运动部件，底座采用实木承托结构，底部设置可调式支撑脚，可根据安装平面的平整度调整支撑高度，保证整套装置运行时无额外晃动。

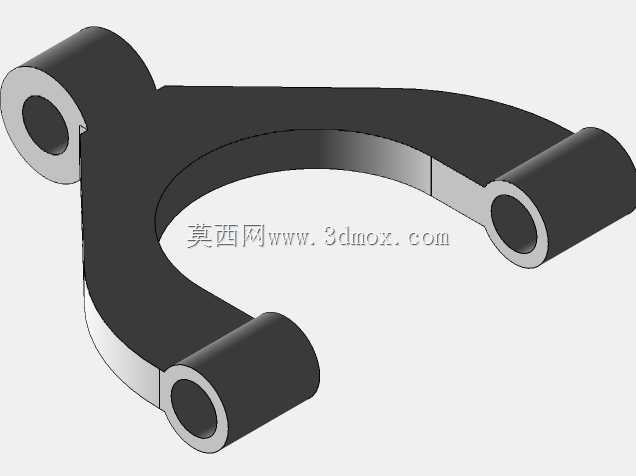

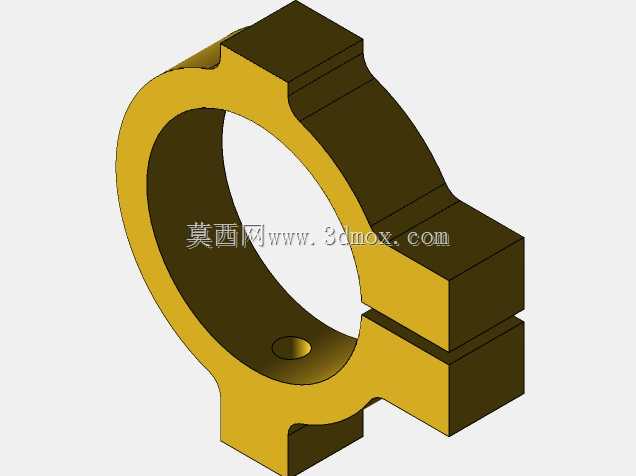

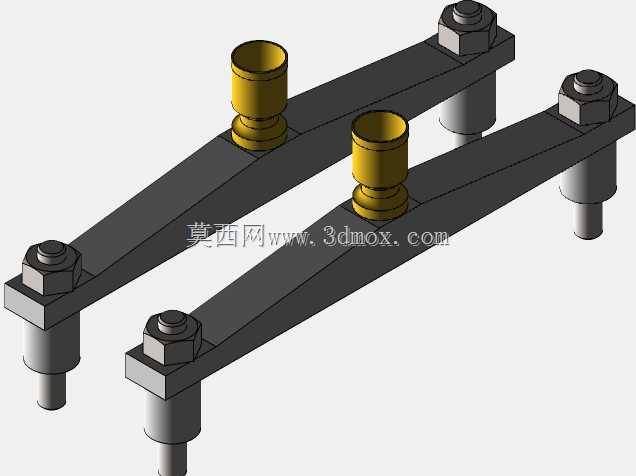

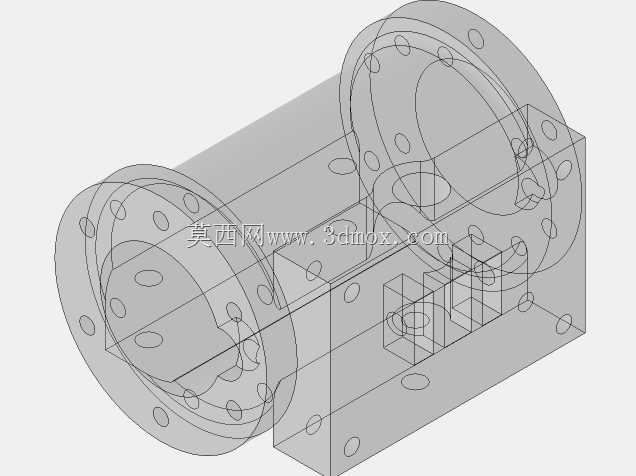

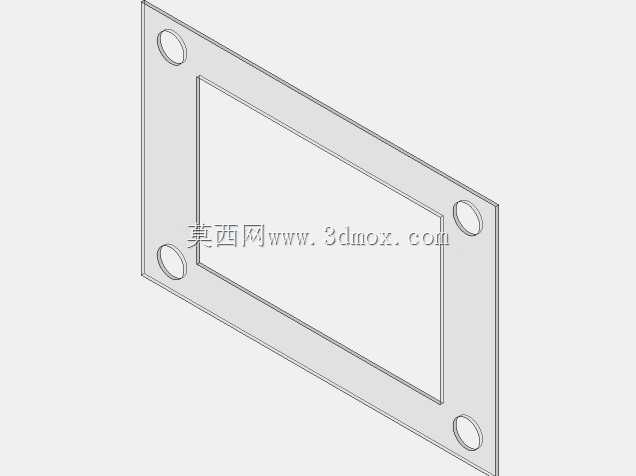

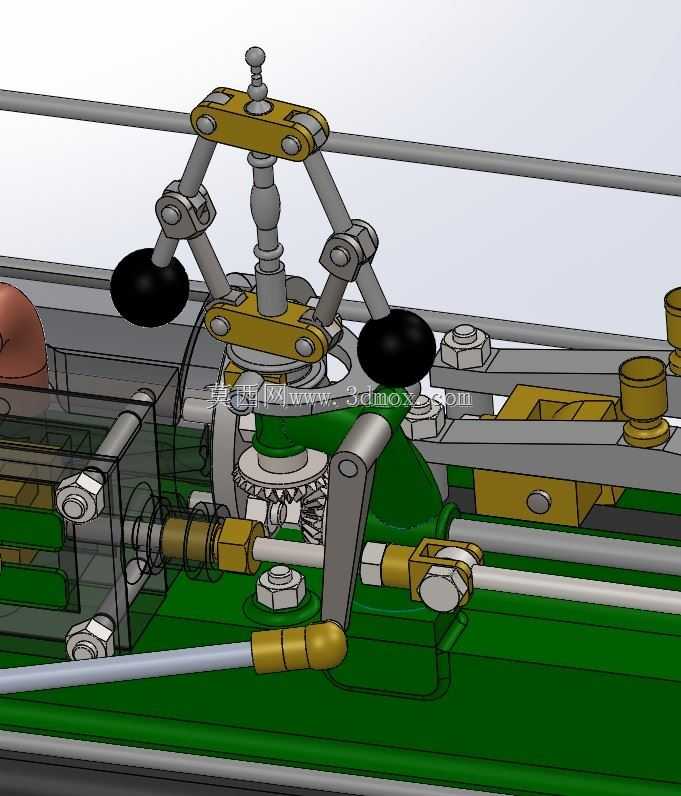

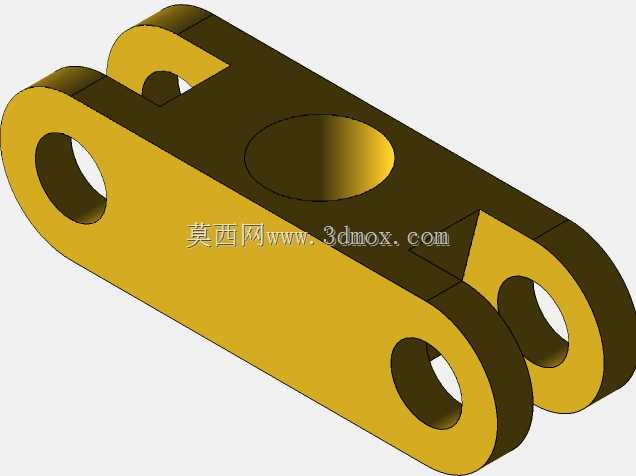

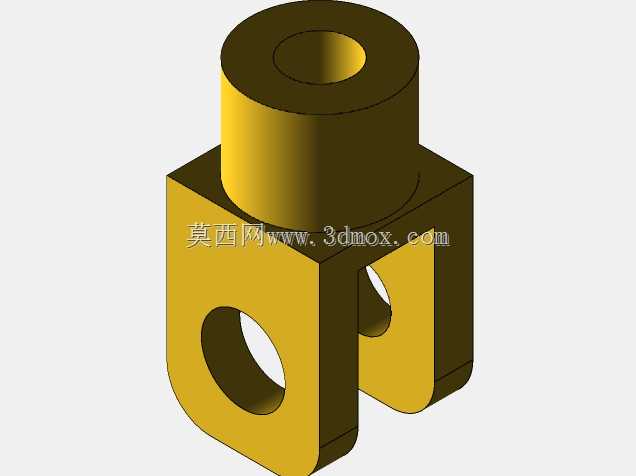

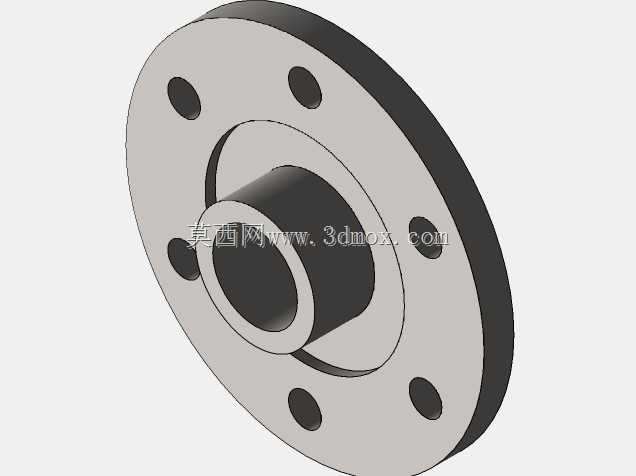

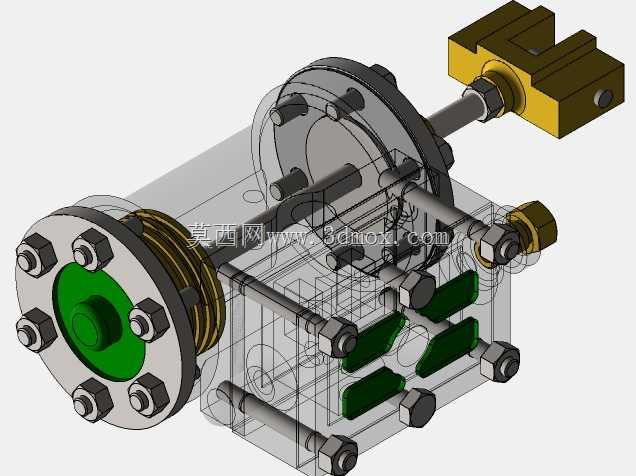

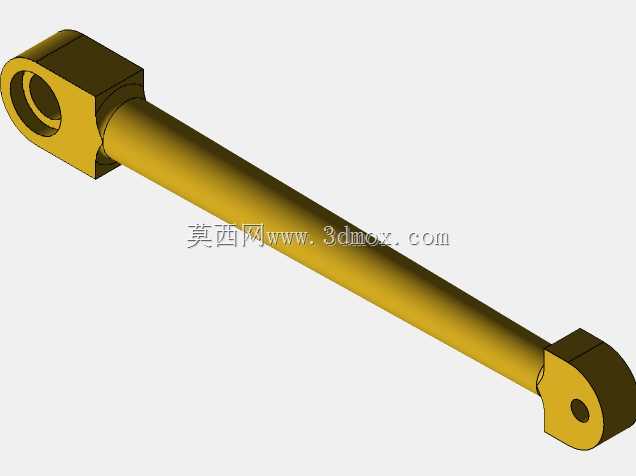

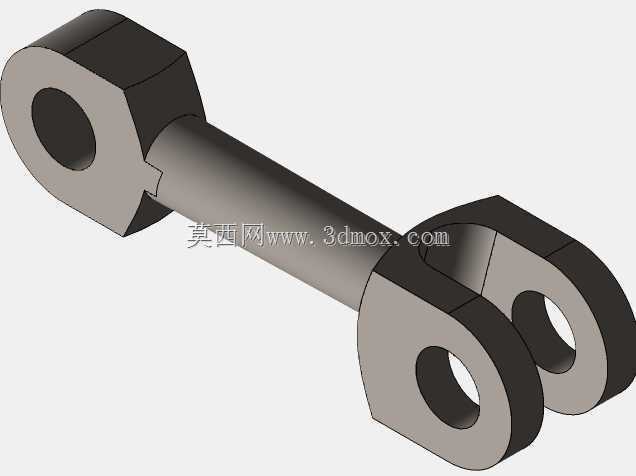

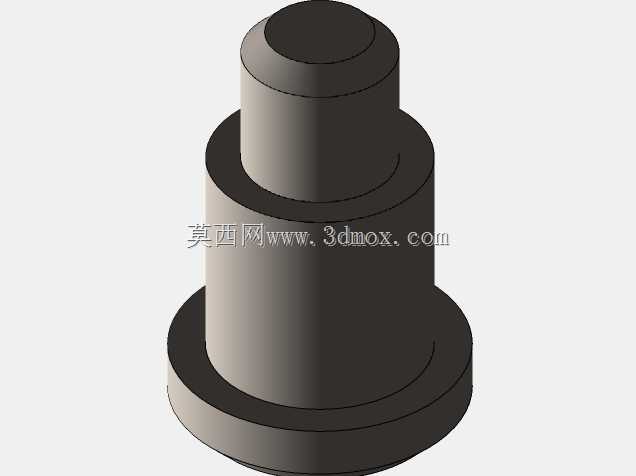

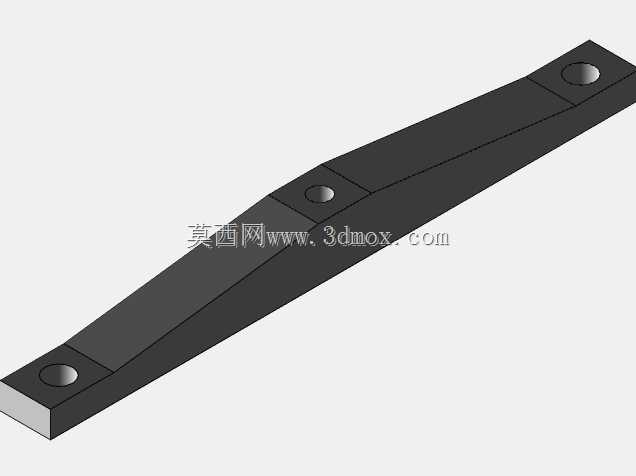

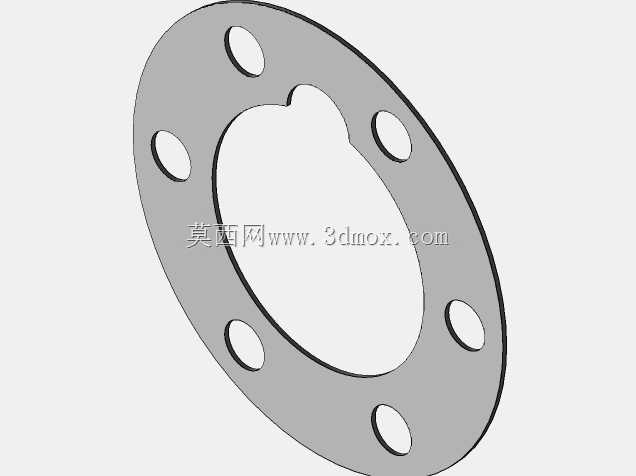

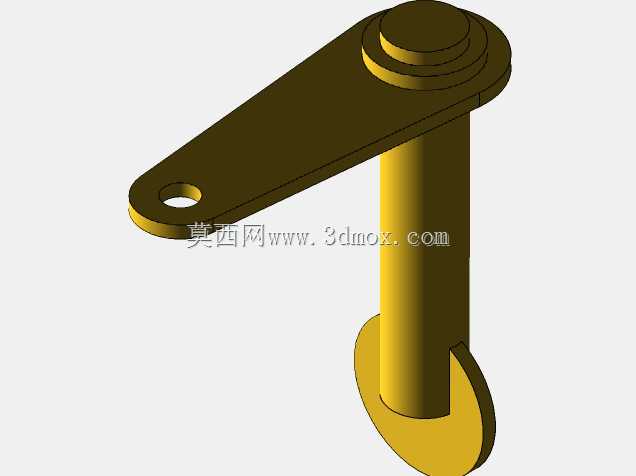

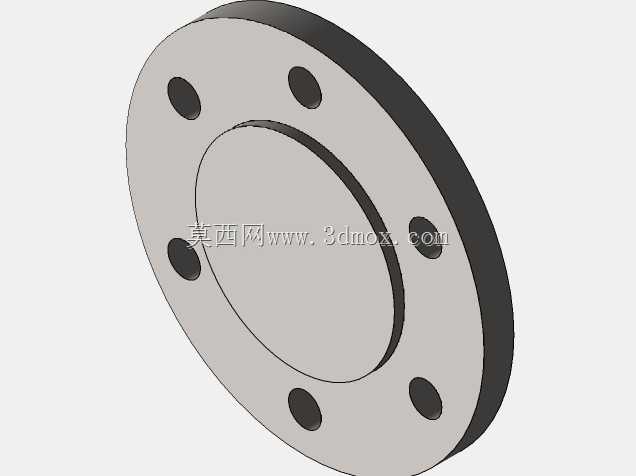

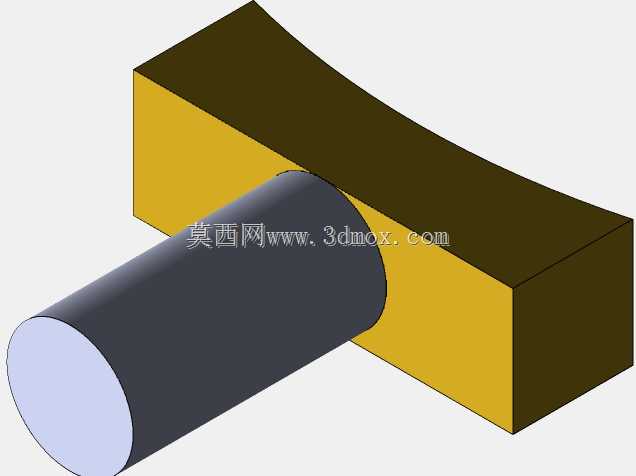

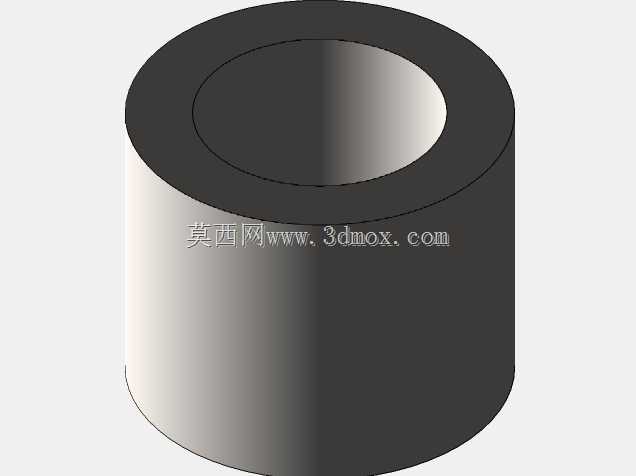

　　设计思路上，整套结构优先还原经典卧式蒸汽机的机械逻辑，没有做过度的简化删减，从活塞连杆、十字头滑块、曲轴飞轮到配气摇杆的传动链完整保留，每个运动副都预留了合理的装配间隙，既保证运动过程无卡滞，也避免间隙过大带来的传动冲击。气缸外壁做了加强筋结构，在承受蒸汽工作压力时可降低缸体形变，缸盖与缸体的连接采用均布螺栓紧固，密封面预留密封垫安装槽，保证蒸汽腔的密封性。配气机构的摇杆长度与偏心轮偏心距经过匹配计算，可保证进排气门的开启关闭时机与活塞运动位置精准对应，避免蒸汽浪费与动力损失。底座上的铭牌区域做了嵌入式安装位，不破坏底座整体平整度，防护栏的立柱直接固定在底座边缘，不侵入运动部件的运行边界，避免出现运动干涉。

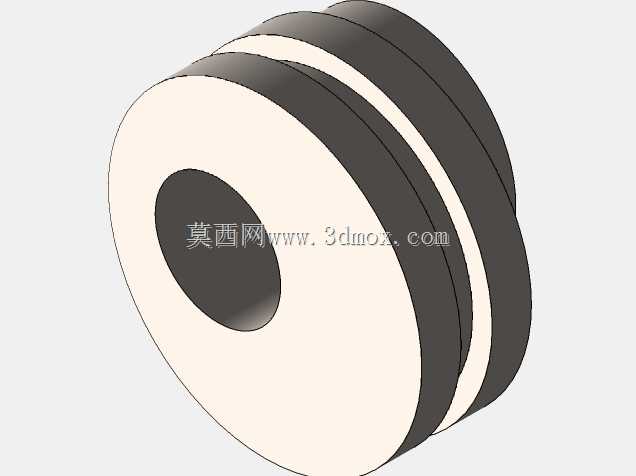

　　从安装边界与尺寸适配来看，整套装置的外轮廓被防护栏完整包覆，横向尺寸适配常规展陈台面的放置需求，纵向宽度不会占用过多台面空间，整体高度控制在可近距离观察内部结构的范围内，飞轮的旋转半径与防护栏内侧预留了足够安全距离，管路的外接接口统一布置在装置侧方，方便与外部蒸汽供给单元连接，不需要额外改动装置本身结构。安装时仅需保证底座水平，将蒸汽管路与外接汽源对接，检查各运动副润滑状态即可投入演示运行，不需要复杂的现场调试。各零部件的装配逻辑遵循可拆解设计，气缸、连杆、飞轮等部件均可单独拆卸维护，易损的密封件、轴套都采用通用规格，后期维护更换成本较低。整套结构的运动逻辑完全遵循实际蒸汽机的工作原理，没有为了外观效果牺牲功能合理性，每个结构细节都对应实际的工程作用，不存在冗余的装饰性结构，对于学习往复式动力机械的传动逻辑、配气原理、结构布局都有很高的参考价值，也可作为小型蒸汽动力装置的结构设计参考模板，帮助设计人员理解卧式动力机组的布局要点与安装边界控制逻辑。
