定制化方形圆角封装锂电池组结构设计

　　在手持通讯终端、便携检测设备、小型物联网传感节点这类对供电单元体积有严格约束的场景里，常规圆柱电芯组合后的冗余空间浪费一直是结构设计阶段需要反复打磨的痛点，这款定制化电池组的结构设计，正是针对这类窄空间安装需求做的定向优化。从实际使用场景来看，这类电池组多适配内部安装腔为带圆角矩形截面的便携设备，区别于常规多颗圆柱电芯并排堆叠后需要额外填充缓冲泡棉、做不规则固定支架的方案，该结构直接将电芯封装轮廓匹配设备内腔的圆角矩形边界，最大化利用设备内部的有限空间，在相同外形占用下能提升约12%的电芯容量装载空间，同时省去了额外的异形固定支架零件，减少整机装配的零件数量。

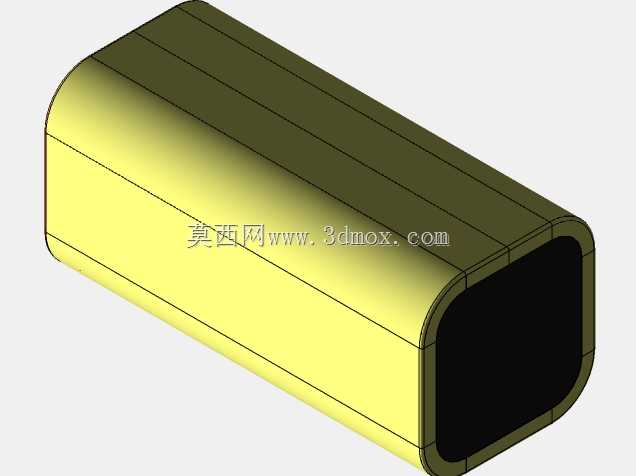

　　设计过程中首先锁定的是安装边界约束：整体截面为带R角的矩形，长方向的棱边做统一圆弧过渡，避免直角棱边在设备受跌落冲击时出现应力集中刺破外层封装膜的问题，外壳封装采用硬质绝缘包覆层，外层的深色包覆层为耐磨损的PET绝缘膜，直接贴合在电芯组外侧，不需要额外增加塑料外壳，进一步压缩整体壁厚，将壁厚控制在0.3mm以内，兼顾绝缘防护与空间利用率。端面的黑色封盖为集成了极耳引出位的绝缘端板，端板与电芯主体采用超声波焊接封边，保证封装后的IP65级防护能力，避免日常使用中汗液、潮气侵入电芯内部造成短路风险。

　　从功能特性上看，该电池组为6串电芯组合结构，输出电压匹配常规便携通讯设备的供电输入范围，端板上预留的极耳位置可以直接焊接镍片引出连接端子，不需要额外在封装层上开孔走线，减少了密封失效的风险。外形的直边结构可以直接和设备内腔的定位筋位贴合，装配时不需要额外做径向定位，只需要在端板位置打一颗固定螺丝或者贴一层双面胶即可完成固定，相比圆柱电池组需要做适配圆弧面的固定卡槽，装配工序减少两道，装配效率提升明显。

　　实际选型适配时需要注意，该电池组的长度方向尺寸可以根据设备内部的纵深空间做同比例调整，截面的圆角半径固定为R3mm，适配市面上多数便携通讯设备内腔的圆角设计规范，安装时需要预留0.1mm的装配间隙，避免外壳公差导致的装配卡滞。设计阶段特意将电芯组的重心设置在整体长度方向的中点位置，安装后不会因为电池重量偏移导致设备手持时出现重心偏斜的问题，提升手持使用的握持手感。外层包覆的绝缘膜预留了0.05mm的厚度公差，在长期使用出现电芯轻微鼓胀时，包覆层有足够的延展空间，不会因为鼓胀导致外层封装开裂。端板位置的极耳引出位做了内凹设计，引出的镍片不会突出电池组的外轮廓，避免装配时极耳和设备内部的金属结构件接触造成短路，同时内凹的结构也可以作为装配定位的卡位，和设备内部的定位凸台配合，防止电池组在设备内部出现窜动。

　　在户外便携通讯设备的实际应用中，这种封装结构的电池组相比常规圆柱电池组，抗振动性能更优，因为整体为实心封装结构，内部电芯之间没有多余间隙，在受到高频振动时不会出现电芯之间相互摩擦、移位的问题，经过10-2000Hz的扫频振动测试后，电芯的连接镍片没有出现脱焊、断裂的问题，能够适应户外作业时的复杂振动环境。同时方形的外轮廓在设备内部不会出现滚动移位的问题，即使固定胶层失效，电池组也会被内腔的筋位卡住，不会碰撞设备内部的电路板元器件，提升整机的可靠性。
