五缸风冷径向发动机分总成结构设计

　　在轻型通航飞机、小型无人机的动力选型场景中，风冷径向发动机始终占据着不可替代的位置，这类动力单元不需要复杂的液冷管路回路，整体结构紧凑重量轻，在迎风飞行的过程中即可依靠迎面气流完成缸体散热，非常适合低空空域的轻型飞行器使用。本次拆解呈现的五缸径向发动机分总成，核心围绕主连杆+铰接副连杆的传动逻辑搭建，完全匹配风冷径向动力的实际运行工况。

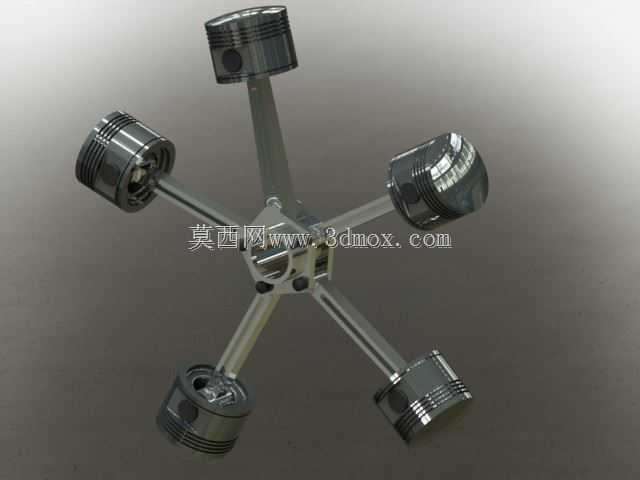

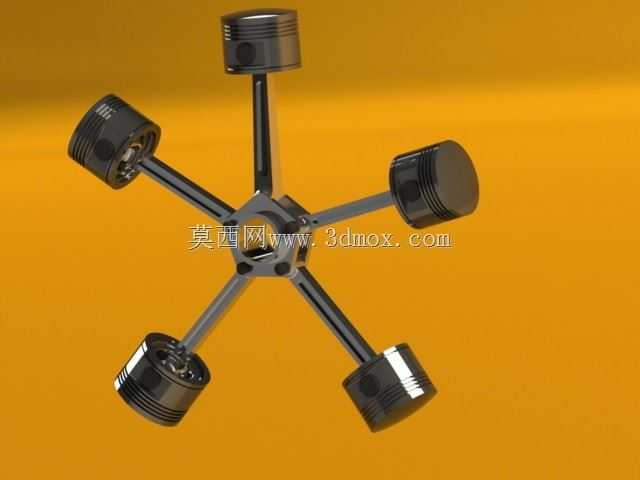

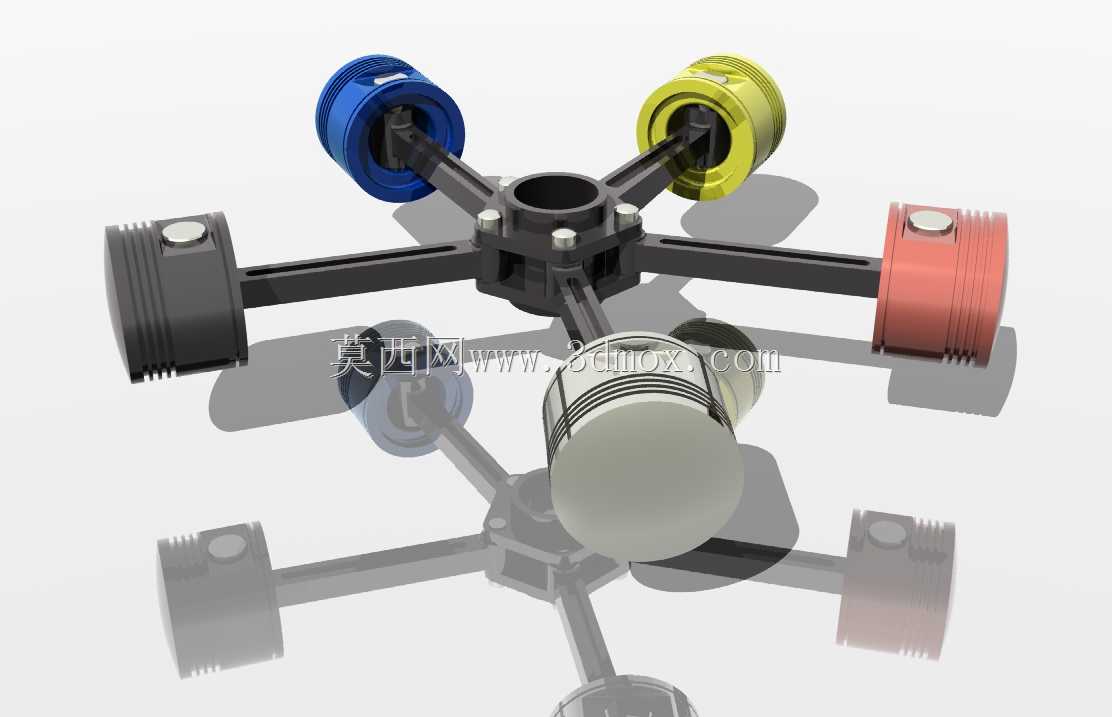

　　从实际运行逻辑来看，五个气缸沿曲轴中心呈星型均匀径向排布，工作时各缸依次完成进气、压缩、做功、排气冲程，动力输出的平顺性远优于同排量的直列单缸或双缸机型，曲轴每转动72度即可有一个气缸进入做功行程，大幅降低了动力输出的脉动冲击，对于小型飞行器来说，这种特性可以有效降低传动系统的减震负载，减少机身结构的振动传递。区别于直列发动机每缸对应独立连杆轴颈的设计，该分总成仅设置一个主连杆轴颈，主连杆直接与曲轴的连杆轴颈配合，其余四个副连杆通过铰接销分别连接在主连杆的大端凸耳上，这种设计大幅缩短了曲轴的轴向长度，让整个动力单元的径向尺寸占比更高，轴向安装空间被压缩到极致，非常适配轻型飞机机头位置的狭窄安装边界。

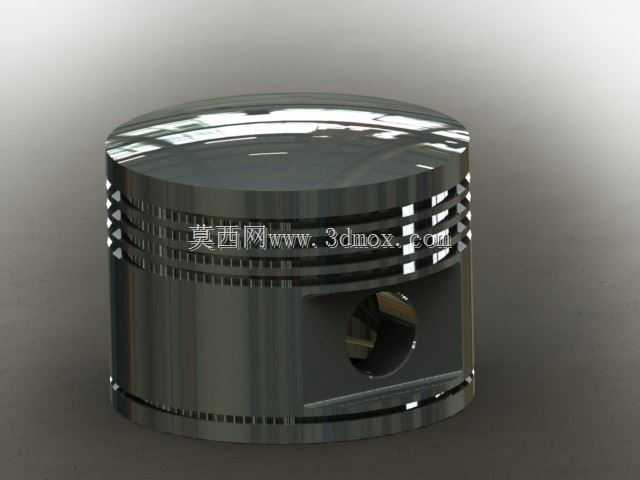

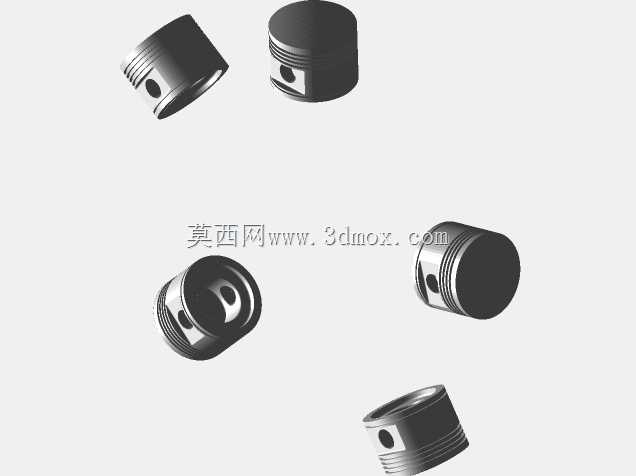

　　在结构细节设计上，活塞组件通过活塞销与对应连杆的小端连接，连杆小端内部压装耐磨衬套，避免往复运动过程中连杆本体与活塞销直接摩擦造成磨损，铰接位置的副连杆与主连杆连接销同样设置有耐磨衬套，所有铰接副的润滑通道均通过主连杆内部的油孔连通，在曲轴转动的过程中依靠离心力将润滑油输送到各个摩擦副位置，不需要额外设置复杂的分路润滑管路。活塞本体采用风冷机型特有的短裙部设计，环岸位置设置三道活塞环，两道气环负责密封燃烧室的高压燃气，一道油环负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室造成积碳。由于采用风冷散热设计，每个气缸的外壁都设置有密集的散热鳍片，鳍片的排布方向与飞行时的迎面气流方向平行，气流流经鳍片间隙时可以快速带走缸体燃烧产生的热量，不需要额外设置冷却液套、水泵、散热器等附属部件，整体动力单元的自重比同排量液冷机型降低近三分之一。

　　从安装适配的角度来看，该分总成的安装定位面设置在曲轴箱的前端法兰上，法兰上的安装孔位沿圆周均匀分布，可直接匹配轻型飞机的机头防火墙安装座，曲轴输出端采用标准的花键结构，可直接连接螺旋桨减速机构或发电机输入轴。整个分总成的径向轮廓边界以曲轴中心为圆心，所有活塞运行到上止点时的外轮廓即为整机最大径向尺寸，安装时只需要预留足够的活塞运动安全间隙，不需要额外预留周边管路的布置空间，对于空间紧凑的轻型飞行器来说，这种布局的空间利用率远高于其他结构形式的内燃机。

　　在实际维护场景中，这种星型排布的结构也具备明显优势，单个气缸出现故障时不需要完全拆解整个动力单元，只需要拆下对应位置的气缸盖、气缸套和对应的连杆组件即可完成维修更换，维护作业的可达性远优于V型或直列发动机。由于没有液冷系统的管路密封点，长期使用过程中也不会出现冷却液泄漏、管路老化等故障点，在高海拔、低温的低空飞行环境下，也不需要担心冷却液冻结、沸腾等问题，环境适应能力更强。从受力特性来看，五个气缸的往复运动惯性力沿径向均匀分布，在曲轴高速转动时可以实现惯性力的自平衡，不需要额外设置平衡轴来抵消振动，进一步简化了整机结构，降低了动力单元的自重和故障概率。
