MP1584EN可调降压DC-DC变换模块

　　这款MP1584EN核心的可调Buck变换模块，是嵌入式硬件开发、小型电子设备供电场景里极为常用的分立电源单元，日常做小型工控节点供电、便携设备电源适配、传感器模组二次降压时，这类模块的选型适配和结构匹配是结构工程师常要对接的内容。从实际使用场景来看，这类模块常被集成在小型物联网终端、桌面实验装置、DIY电子制作项目里，用来把较高的直流输入电压稳定降到负载需要的低压区间，替代传统的线性稳压方案，在转换效率、发热控制上有明显优势，尤其适合输入输出压差较大的供电场景，能减少不必要的功率损耗，降低设备内部的积热风险。

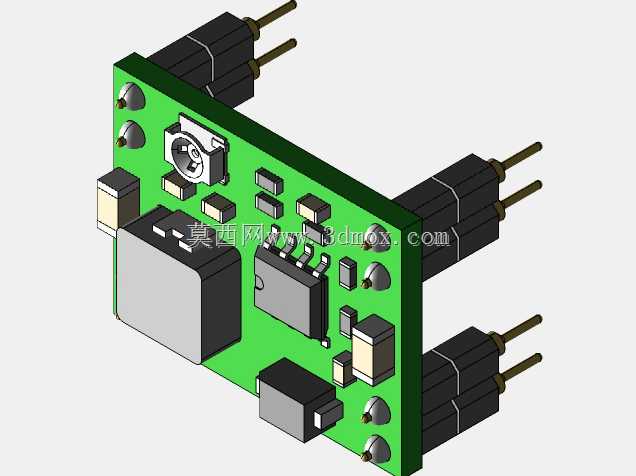

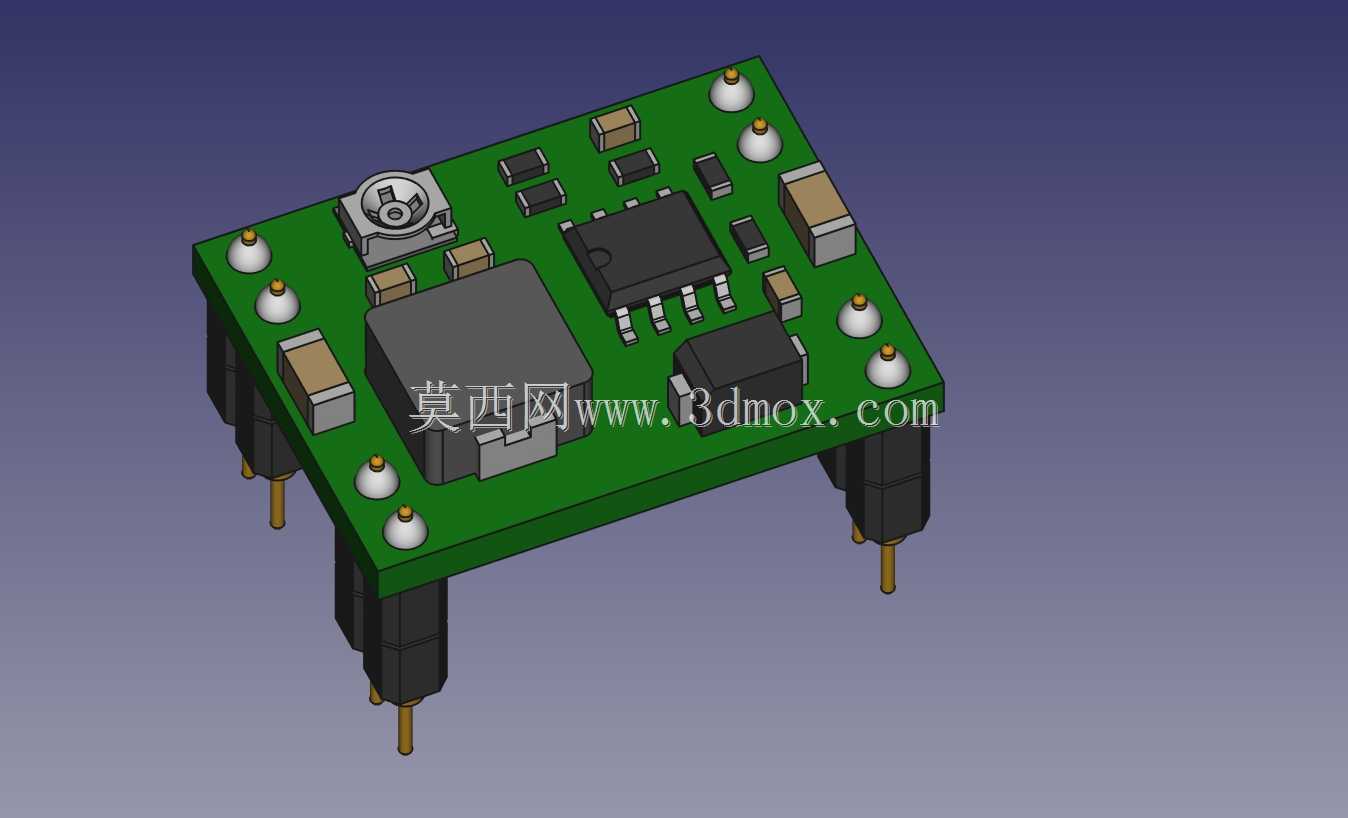

　　从功能特性上看，模块以MP1584EN降压芯片为核心，搭配周边的功率电感、输入输出滤波电容、调压电位器、续流器件，实现宽范围直流输入下的连续可调稳压输出，板载的多颗陶瓷电解电容分别负责输入侧的纹波滤除、输出侧的电压平滑，顶部的多圈电位器可以通过旋转调整反馈电阻的分压比，实现输出电压的连续调节，覆盖常用的低压直流供电区间，满足不同负载的电压需求。板端预留的圆形插针与插座头，既可以直接通过插针焊接在主控载板上做板载集成，也可以通过配套插座实现快速插拔更换，方便调试阶段的模块替换与参数调整，降低原型开发阶段的焊接返工量。

　　设计思路上，整个模块的PCB布局遵循开关电源的布线规范，功率回路的走线做了加宽处理，减少大电流路径上的阻抗与压降，输入输出接口分别布置在板体的两侧，符合电源类产品“左进右出”的常规布线逻辑，避免输入输出走线交叉带来的干扰问题。功率电感与主芯片这类发热相对集中的器件布置在板体中部区域，周边预留了一定的散热空间，避免发热器件紧贴周边敏感元件，同时板体四个角预留的安装固定孔位，可以配合铜柱或者塑料支撑柱实现模块在设备腔体内的悬空固定，既可以减少模块与其他板件的物理干涉，也能提升底部的空气流通性，辅助工作过程中的散热。

　　外形尺寸与安装边界方面，模块整体为矩形PCB结构，板体边缘做了圆角处理避免锐边划伤线材，向下伸出的圆形插针长度统一，插装后板体底部与载板表面预留有足够的爬电距离，满足低压直流场景下的电气安全间隙要求。板上元件的最高高度集中在顶部的电位器与大体积电解电容位置，做结构堆叠时需要在模块上方预留对应的避让空间，避免上盖板或者上层板件挤压元件造成虚焊或者器件损坏。插针的间距采用标准的2.54mm排针规格，和通用的洞洞板、标准PCB排座完全兼容，不需要额外定制转接件就能完成装配，对于快速原型开发来说能大幅缩短结构适配的周期。实际装配时需要注意，模块的输入输出极性有明确的丝印标识，结构设计时要预留对应的防呆空间，避免反接造成模块烧毁，同时大电流输出场景下，要保证接线端的接触面积，减少接插件处的接触电阻，避免长时间工作时接插件过热。
