贴片式微型电感器三维结构设计

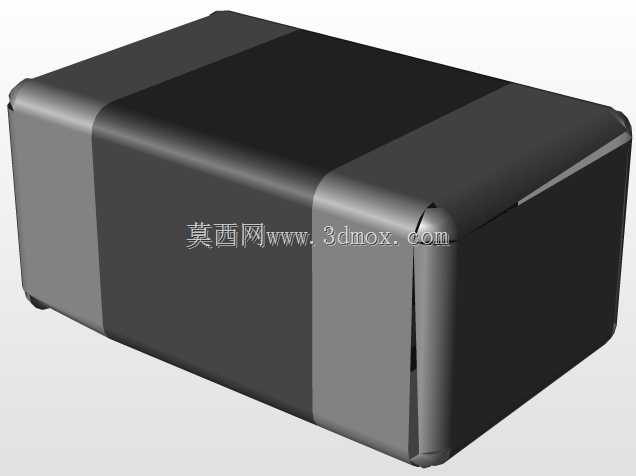

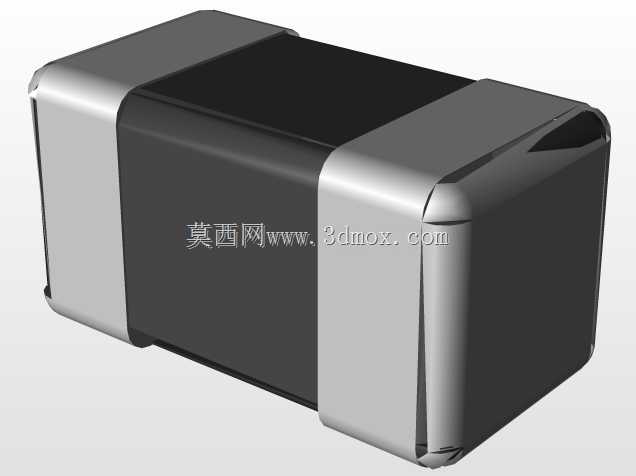

　　在消费电子、通讯终端设备的高密度PCB布局场景中，贴片式电感器是板级电源滤波、信号阻抗匹配回路里的核心被动元件，这类元件的三维结构建模精度，直接影响SMT产线的钢网开孔设计、贴片机吸嘴选型，以及整机装配阶段的干涉检查有效性。本次建模的贴片电感采用两端金属电极加中间磁体封装的经典结构，建模过程中优先还原了量产元件的真实安装边界：两端电极的端面平面度控制在0.02mm以内，电极与磁体结合处的圆角过渡完全匹配实际元件的注塑包封工艺特征，避免仿真或装配检查时出现虚假干涉。从功能特性来看，这类叠层结构贴片电感主要应用在手机、便携通讯设备的射频前端、电源管理模块中，承担高频噪声滤除、直流偏置电流通路的阻抗匹配作用，

　　建模时特意保留了磁体表面的哑光质感与电极端面的镀锡层光泽特征，方便在整机BOM可视化核对时快速识别元件类型。设计思路上没有采用简化的方块拉伸建模方式，而是先根据实际量产的0603封装尺寸绘制截面草图，对电极部分做了拔模斜度处理——实际生产中电极冲压成型后会存在微小的脱模斜度，这个细节如果忽略，在做PCB板的元件高度仿真、热分布模拟时，会导致元件与周边屏蔽罩的间隙计算出现偏差。外形尺寸严格遵循标准SMD封装规范，长度方向公差控制在±0.1mm，宽度方向公差±0.08mm，整体高度符合薄型化便携设备的元件限高要求，安装边界预留了SMT焊接时的焊盘爬锡空间，电极底部的平面与PCB焊盘的接触区域完全对齐行业通用的焊盘设计规范，

　　不需要额外调整即可直接导入PCB设计软件做装配预览。建模时还考虑了不同应用场景的使用需求：磁体部分的倒角处理还原了实际元件编带包装运输过程中产生的边缘钝化特征，避免在做自动化贴装仿真时，元件与吸嘴、编带料仓的碰撞检测出现误报。对于结构设计从业者来说，这类小型被动元件的建模不需要过度追求内部绕组的细节还原，重点在于外部封装尺寸的准确性、安装面的平面度、与周边元件的安全间隙匹配度，毕竟在整机结构设计阶段，这类元件的核心作用是占位、干涉检查、装配工艺验证，内部电磁结构属于电子工程师的仿真范畴。实际选型应用中，这类电感的金属电极可焊性范围、耐焊接热特征对应的外形结构细节，在模型里都做了对应体现：

　　电极延伸到磁体侧面的爬锡高度符合回流焊工艺要求，不会出现焊料爬到磁体上表面导致的元件立碑、偏移等焊接缺陷。在做高密度堆叠设计时，比如手机主板的电源模块区域，多个电感、电容、电阻并排布置的场景下，这个模型的精确外形可以帮助结构工程师快速评估元件之间的最小安全间隙，避免后期打样时出现元件贴装干涉、焊盘连锡等问题。不同于插件电感的带引脚结构，贴片电感的无引脚设计本身就是为了适配SMT高速贴装工艺，建模时特意将电极底部做了微凹处理，匹配实际元件焊接时的焊锡浸润曲面特征，让热仿真时的焊料热传导路径计算更贴近真实情况。对于三维建模从业者来说，这类小型电子元件的建模核心是抓准量产工艺带来的细节特征，而不是做理想化的几何方块，比如磁体与电极结合处的微小溢胶痕迹、电极表面的镀层纹理，这些细节虽然不影响尺寸精度，但在做产品渲染、装配动画制作时，能大幅提升场景的真实感。在通讯终端类产品的结构设计流程中，这类被动元件的标准模型库搭建是基础工作，精确的电感模型可以减少结构评审阶段的反复确认次数，缩短产品从设计到量产的周期，尤其是在当前消费电子追求薄型化、高集成度的趋势下，每一个元件的尺寸偏差都可能导致整个主板方案的重新调整，因此这类基础元件的建模精度控制，是结构设计工作中不可忽视的基础环节。
