格兰富挑战款棘轮变速传动结构

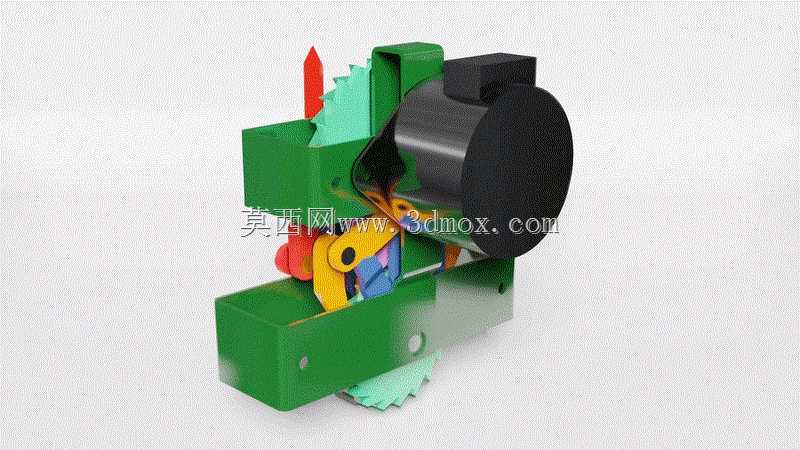

　　这款棘轮变速结构最初面向低转速大减速比的紧凑传动场景开发，常见于小型手动进给机构、轻载间歇输送单元、便携调整装置这类对安装空间有严格限制、不需要连续平稳高速输出的工况，区别于常规齿轮减速箱的连续啮合传动逻辑，它依托棘轮的单向步进传动特性实现动力传递，在低速比区间规避了传统多级齿轮箱的结构冗余问题。从实际使用逻辑来看，该结构支持双向动力输入，每次旋转动作完成后会自动将齿轮锁定到位，能有效减少传动迟滞，在500:1这类超高减速比的单级拓展场景下，仅需要两组棘轮齿阶就能实现传动比覆盖，第一组齿阶配置25个齿，第二组配置20个齿，统一齿形参数的设计大幅降低了零件加工的换刀成本与装配适配难度。传动特性层面，

　　这套棘轮机构在载荷传递过程中不存在蜗杆传动、正齿轮传动那样的持续滑动摩擦，高载荷传递区域的接触面积远小于常规齿轮啮合副，整个轮齿区域在载荷传递全程不会出现单齿面承受全载荷的工况，因此对润滑的要求极低，仅需要初始装配时填充少量润滑脂，就能维持长时间稳定运行，不需要定期补脂维护，适配那些长期处于封闭空间、不便开展日常维护的安装场景。结构设计上，整套机构的绝大多数零件都可以采用冲压工艺生产，包括保持架这类异形结构件，都能通过单次冲压加板材弯折成型，不需要依赖CNC精加工来保证尺寸精度，整体制造成本远低于同减速比的齿轮减速箱；装配逻辑采用预组装设计，整套变速单元预先完成内部零件装配后，仅需要四颗螺钉就能完成与外接设备的固定安装，

　　现场装配效率极高，不需要专业工装配合就能完成装拆。安装边界层面，整套结构采用方形基座布局，基座预留的两个安装孔位可直接适配常规M4规格的紧固件，输入轴与输出轴的同轴度公差控制在0.1mm以内，外接动力端可直接连接手动旋钮或者小型低速电机，输出端可直接对接间歇动作的执行部件，不需要额外增加联轴器或者转接法兰；整体结构的轴向尺寸非常紧凑，黑色端盖作为输入侧的防护结构，能避免外部粉尘进入棘轮啮合区域，基座下方外露的棘轮齿可直接对接外部计数或者位置检测元件，不需要额外预留传感器安装空间。需要注意的是，这套结构本质上属于步进式传动，输出存在固有间歇特性，并不适合需要连续平稳旋转输出的高速工况，在选型时需要匹配实际工况的动作频率，

　　当输入转速超过60rpm时，棘轮的啮合冲击会明显增大，不建议在连续高速运转的设备上使用；在轻载间歇动作的场景下，这套结构的抗过载能力优于同体积的行星减速结构，因为棘轮的啮合间隙可以在瞬时过载时产生微小的滑移，避免轮齿刚性崩断。
