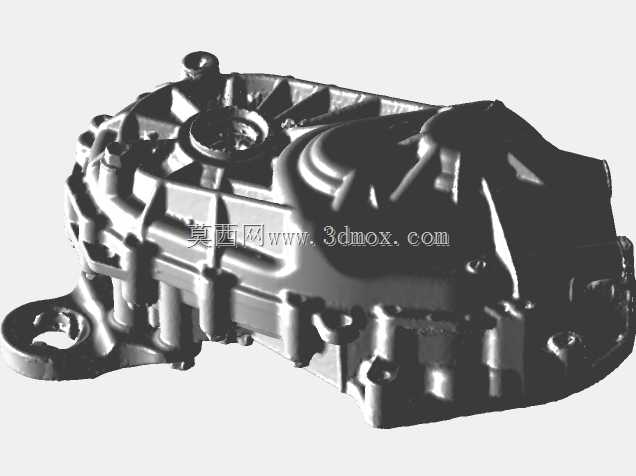

插混SUV后驱变速传动齿轮箱结构

　　这套传动结构对应插电混动SUV的后轴动力传递单元，日常工况下需要同时兼顾纯电驱动、混动耦合、能量回收三种动力流的传递需求，区别于传统燃油车的单输入变速箱，该结构需要匹配驱动电机的高转速、大扭矩输出特性，同时兼容混动模式下发动机直驱后轴的动力接入逻辑，在整车后副车架的安装空间内完成动力的减速增扭、差速分配、扭矩换向传递。从结构设计逻辑来看，壳体采用高压压铸铝合金材质，通过多道加强筋的布局实现刚度与重量的平衡，壳体上的安装支耳对应后副车架的三个硬点位置，支耳处预留的衬套安装孔可以过滤传动过程中的高频振动，避免齿轮啮合的振动直接传递到车身结构。壳体的分型面沿着输入轴、中间轴、差速器的轴线平面布置，合箱面采用涂胶密封加定位销的组合方式，

　　既保证装配时的轴系同轴度，也能满足齿轮箱润滑油的密封要求，避免高速运转下的油气渗漏。内部轴系采用平行轴布置方案，输入轴直接对接后驱电机的输出花键，通过斜齿轮组将动力传递到中间轴，再经过主减齿轮组把动力传递到差速器总成，最终通过左右半轴输出到两侧后轮，整套齿轮的模数选择兼顾低速大扭矩爬坡与高速巡航的NVH表现，斜齿轮的螺旋角经过匹配优化，降低啮合过程中的轴向力，减少轴承的负载损耗。差速器部分集成在壳体的下端腔体，预留的半轴安装孔位与后副车架的轮心位置严格对齐，安装边界上，整个箱体的上部避让了后悬架的上摆臂运动空间，下部预留了润滑油加注与放油螺塞的操作空间，侧面的传感器安装孔可以实时监测输入轴转速、箱体油温，

　　给整车VCU提供动力控制的参数依据。在实际装车场景中，该齿轮箱需要承受纯电模式下电机瞬间输出的峰值扭矩，在急加速工况下齿轮的接触应力、轴系的挠度都经过校核，壳体的加强筋正好布置在轴承座的受力方向，将齿轮啮合产生的径向力分散到整个壳体结构，避免局部应力集中导致的壳体开裂。润滑系统采用飞溅润滑方案，齿轮运转时带起的润滑油可以直接飞溅到各个轴承与齿轮啮合面，壳体内部的导油槽可以将润滑油引导到位置较高的输入轴轴承处，保证高速持续运转下的润滑可靠性，避免轴承缺油烧蚀。箱体外部的散热筋沿着车辆行驶的气流方向布置，行驶过程中的迎面风可以直接带走壳体表面的热量，把齿轮啮合产生的温度控制在润滑油的工作温度区间，不需要额外加装散热管路，

　　简化了整车布置的复杂度。安装接口上，电机连接端采用止口定位加螺栓紧固的方式，止口的配合公差选择过渡配合，保证电机轴与变速箱输入轴的同轴度，避免花键的偏磨；半轴连接端采用等速万向节的花键接口，匹配后悬架跳动时的半轴角度变化，保证动力传递过程中不会因为悬架运动产生卡滞。在结构设计阶段，整个箱体的外形轮廓完全贴合后副车架的可用空间，避开了后防撞梁、后悬架弹簧、制动管路的布置区域，各个螺栓的安装位置都预留了足够的工具操作空间，售后维修时不需要拆解整个后副车架就可以完成箱体的拆装作业。齿轮参数的匹配上，主减比的选择兼顾了纯电起步的扭矩需求与高速巡航的电机转速区间，让电机在常用车速下保持在高效工作区间，提升整车的纯电续航表现；差速器的行星齿轮采用球面垫片支撑，在车辆转弯时可以顺畅吸收左右轮的转速差，避免轮胎拖磨。整个壳体的壁厚经过拓扑优化，在受力较小的区域适当减薄壁厚，在轴承座、安装支耳等受力较大的区域增加局部壁厚，在保证结构强度的前提下尽可能降低整体重量，符合新能源车轻量化的设计方向。
