两档变速驱动桥总成结构设计

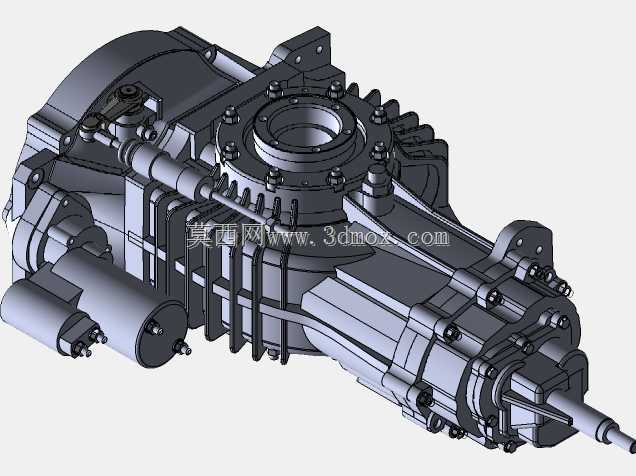

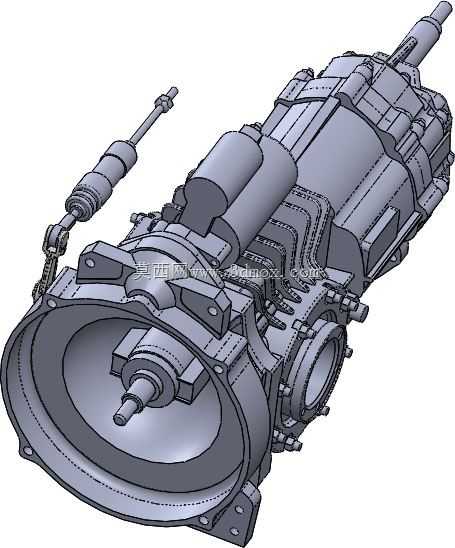

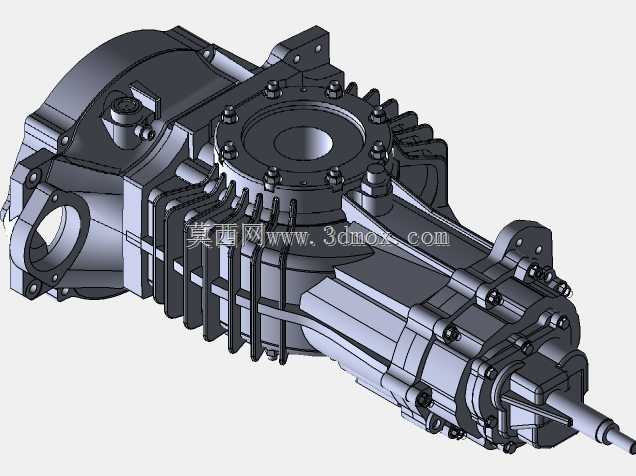

　　这套两档变速驱动桥结构，主要面向小型乘用车辆、低速场地作业车辆的动力传输场景，承担着将动力输入端扭矩经变速变矩后传递至驱动轮的核心作用，同时集成了主减速、差速、换挡执行的相关功能，是整车传动系统中连接动力单元与行走机构的核心部件。从结构布局来看，该驱动桥采用横置前驱式的集成化设计思路，将变速齿轮组、差速器机构、换挡拨叉组件、输入输出轴系全部整合在同一壳体内，大幅压缩了总成的轴向占用空间，适配前置动力舱紧凑布局的安装需求，避免了分体式变速箱与驱动桥连接带来的同轴度误差、传动效率损耗问题。在功能特性层面，两档速比的设计覆盖了低速大扭矩爬坡、高速匀速行驶两种典型工况，低速档通过更大的传动比放大输入扭矩，满足车辆起步、重载爬坡、

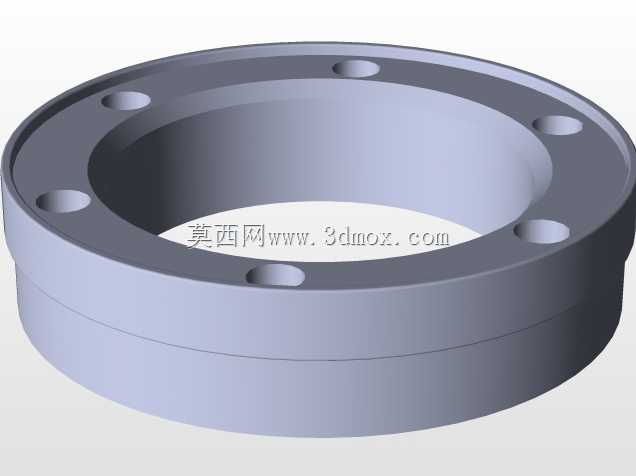

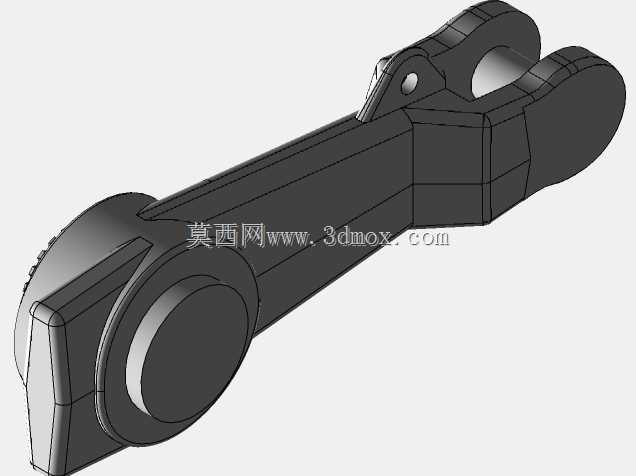

　　非铺装路面通行时的牵引力需求，高速档则通过更小的传动比降低动力输出端转速，适配车辆高速巡航时的经济性与平顺性要求，换挡执行机构采用机械拨叉直驱的结构，配合同步器组件可实现档位切换过程中的转速匹配，减少打齿、换挡冲击的问题。设计过程中针对壳体的安装边界做了针对性优化，输入端法兰接口匹配主流小排量动力单元的输出端安装尺寸，壳体两侧的半轴连接位预留了等速万向节的安装空间，壳体表面的加强筋布局沿着齿轮轴系的受力方向布置，既可以提升壳体的刚性，承受齿轮啮合过程中产生的径向与轴向载荷，又能避免不必要的壁厚增加，控制总成的整体重量。从装配逻辑来看，内部轴系采用阶梯式布局，输入轴、中间轴、差速器轴的中心距经过反复校核，保证齿轮啮合的侧隙、

　　接触斑点处于合理区间，避免载荷集中导致的齿轮点蚀、断齿问题；换挡拨叉的行程经过精确计算，保证档位切换时齿轮啮合长度满足扭矩传递要求，同时避免脱档、跳档的故障风险。壳体上预留的各类传感器安装位，可适配车速采集、档位位置检测的后续拓展需求，不需要额外做打孔改装。在实际应用中，这类集成式变速驱动桥可直接替换同安装尺寸的原厂传动部件，也可作为低速电动车辆、改装越野车辆的传动系统选型参考，建模过程中还原了内部各齿轮的齿形参数、轴承的安装配合尺寸、密封件的沟槽结构，可直接用于装配干涉校验、运动仿真分析，也可作为传动结构教学、逆向设计的参考样本。需要注意的是，该结构针对非关键区域的细节做了简化处理，用于整机布局验证、传动原理演示完全满足精度要求，若用于直接开模生产，还需要针对壳体的铸造拔模角度、轴承位的公差配合、润滑油道的布局做进一步的细化设计，结合实际载荷工况做有限元强度校核，调整局部壁厚与加强筋的尺寸参数，匹配量产的工艺要求。
