24V镍氢可充电电池组结构设计

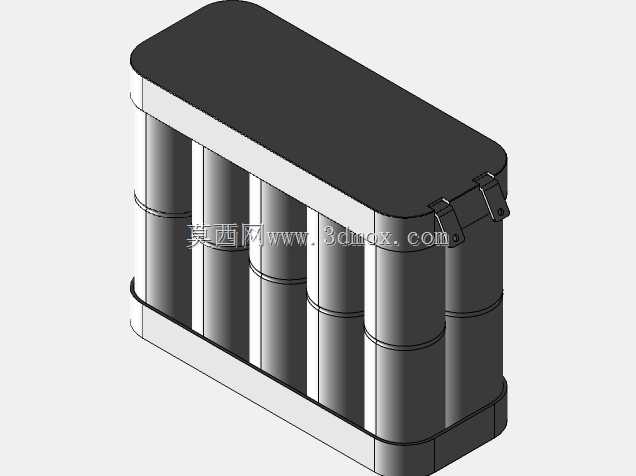

　　在工业便携检测设备、户外通讯中继终端、小型移动式自动化控制单元这类需要脱离固定市电网络作业的场景中，稳定可靠的直流供电单元是整套设备正常运行的核心基础，24V等级的镍氢充电电池组，凭借宽温域适应能力、大电流持续放电特性、无记忆效应的循环使用优势，成为这类场景下替代铅酸电池、适配中功率便携设备的主流选型。这款电池组采用多节圆柱镍氢电芯串联排布的结构，整体外壳采用上下分体式阻燃工程塑料卡扣封装，上端盖预留金属放电接触弹片，直接对接设备仓内的供电触点，无需额外焊接接线，可实现快拆快换，满足现场作业时快速更换备电的需求。从结构设计逻辑来看，电芯采用双排并列排布，每排5节电芯依次串联，单节电芯额定电压1.2V，

　　10节串联刚好达到24V的额定输出电压，3.2Ah的容量配置可支撑额定功率20W以内的便携设备连续工作3小时以上，完全覆盖常规户外巡检、临时通讯布点的作业时长需求。电芯之间预留均匀的散热间隙，避免大电流放电时电芯积热导致的性能衰减，上下端壳的内侧设置对应电芯端部的定位卡槽，每节电芯的两端都被卡槽牢牢限位，即使设备发生1.2米高度内的跌落冲击，电芯也不会出现移位、焊点脱开的问题，适配工业场景下复杂的搬运、使用工况。外形尺寸方面，整体为规整的长方体结构，边角做圆弧过渡处理，适配绝大多数标准24V便携设备的电池仓安装边界，安装时只需顺着仓体导轨推入，到位后上端弹片自动贴合设备供电触点，侧面的卡扣结构会自动卡入电池仓的定位槽，

　　不会因为设备移动、震动出现松脱断电的情况。设计过程中重点考量了镍氢电芯的充放电膨胀特性，电芯与外壳内壁之间预留了0.3mm的膨胀余量，长期循环充放过程中不会因为电芯微膨胀导致外壳开裂，同时外壳表面做了细磨砂防滑处理，更换电池时手部沾有少量油污、汗液也能稳定握持抽拉，不会打滑掉落。上端盖的标识区域做了凹陷式设计，产品参数标识贴嵌入凹陷内，不会因为长期插拔摩擦导致标识磨损模糊，方便运维人员快速识别电池电压、容量参数，避免错装不同规格的电池导致设备损坏。在实际选型适配中，这款电池组可直接替换同尺寸规格的铅酸电池组，重量比同容量铅酸电池降低40%左右，大幅减轻便携设备的整体负重，降低户外作业人员的携带负担，

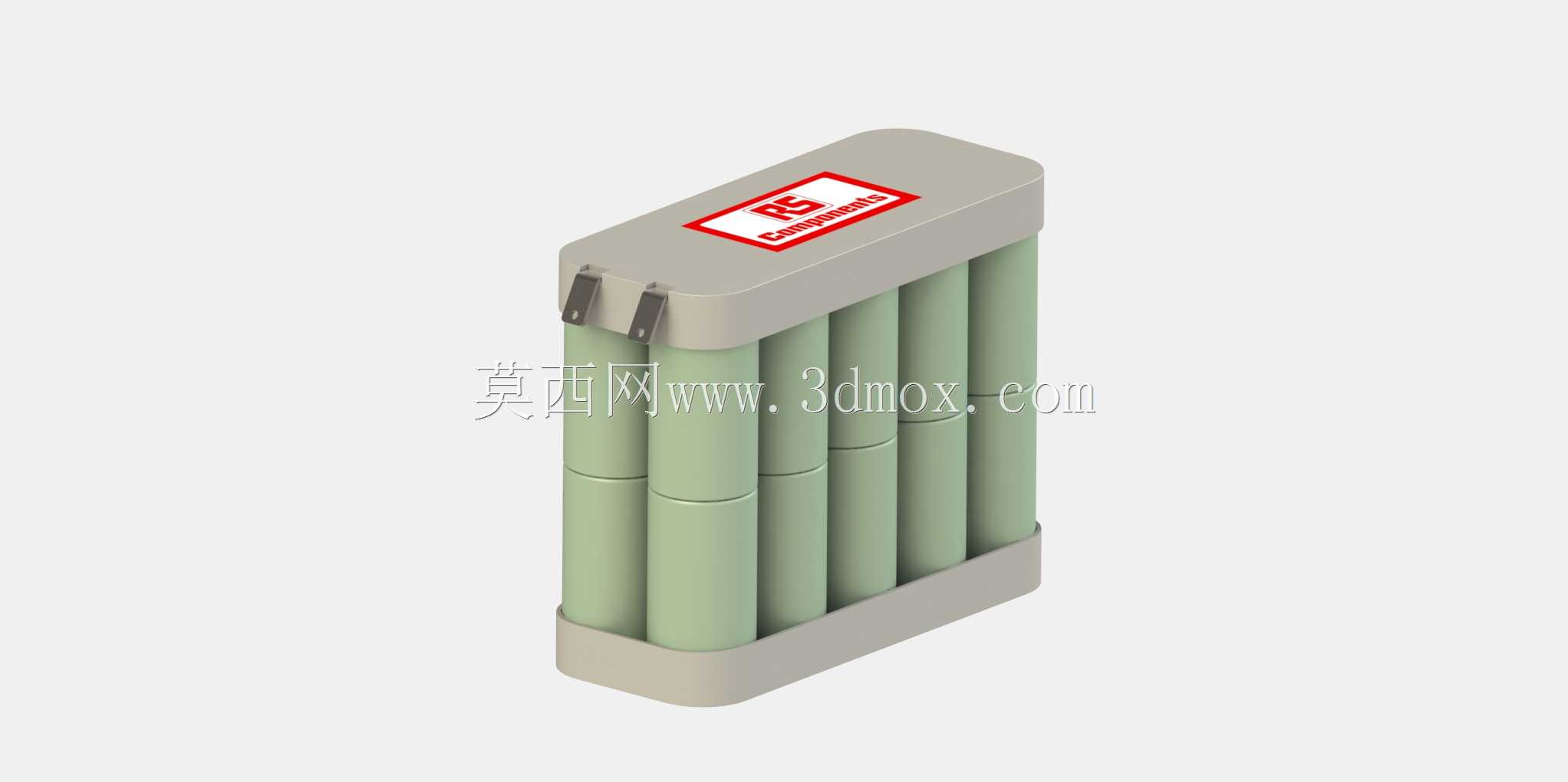

　　同时镍氢电芯的低温放电性能优于普通锂电池，在零下10摄氏度的户外环境下仍能保持80%以上的可用容量，适配北方冬季户外作业、高海拔低温区域的通讯设备供电需求。结构建模过程中，每节电芯的圆柱曲面、端部绝缘封边、金属连接片的折弯角度都按照实物等比例还原，外壳的卡扣结构、定位卡槽的配合公差按照常用工程塑料的成型精度设置，单边间隙控制在0.15mm，既保证装配顺畅，又不会出现装配后旷量过大的问题，金属弹片的弹性形变行程按照0.8mm设计，保证接触压力稳定在合适区间，既不会因为压力过大导致插拔阻力过大，也不会因为压力过小导致接触电阻过大、放电时接头发热。
