交错轴传动蜗轮蜗杆啮合结构

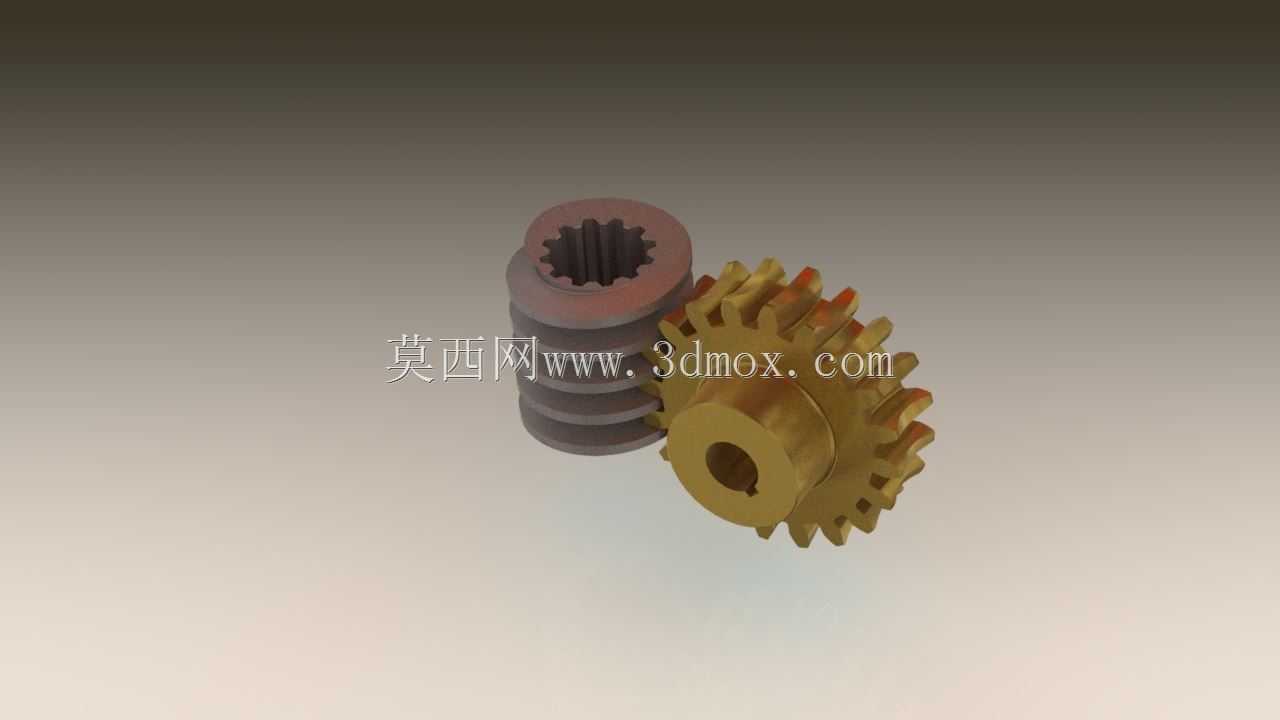

　　这套蜗轮蜗杆啮合结构，核心解决空间交错轴之间的运动与动力传递需求，常见于两轴轴线空间垂直交错、需要大传动比同时实现反向自锁的传动场景中。从实际应用来看，这类传动副大量出现在小型输送设备的进给机构、自动化生产线的分度转台、手动调节的工装夹具锁紧机构、小型起重设备的卷扬驱动端，还有部分需要低速大扭矩输出的小型传动箱内部，相比平行轴齿轮传动，它能在极小的安装空间内实现单级大传动比，不需要额外增加多级减速齿轮组，就能把输入端的高转速低扭矩，转换为输出端的低转速高扭矩，适配很多对安装体积有严格限制的设备布局。

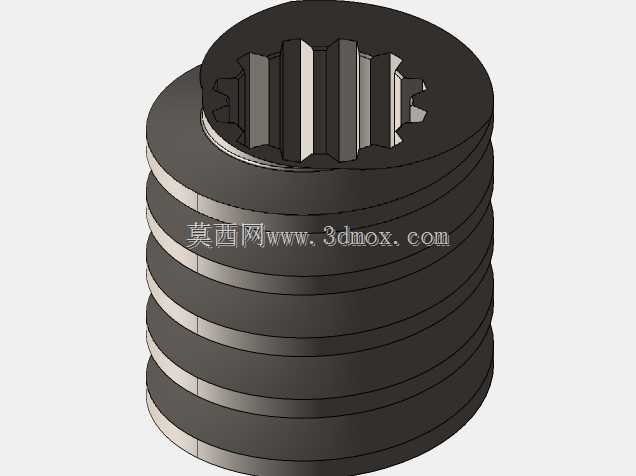

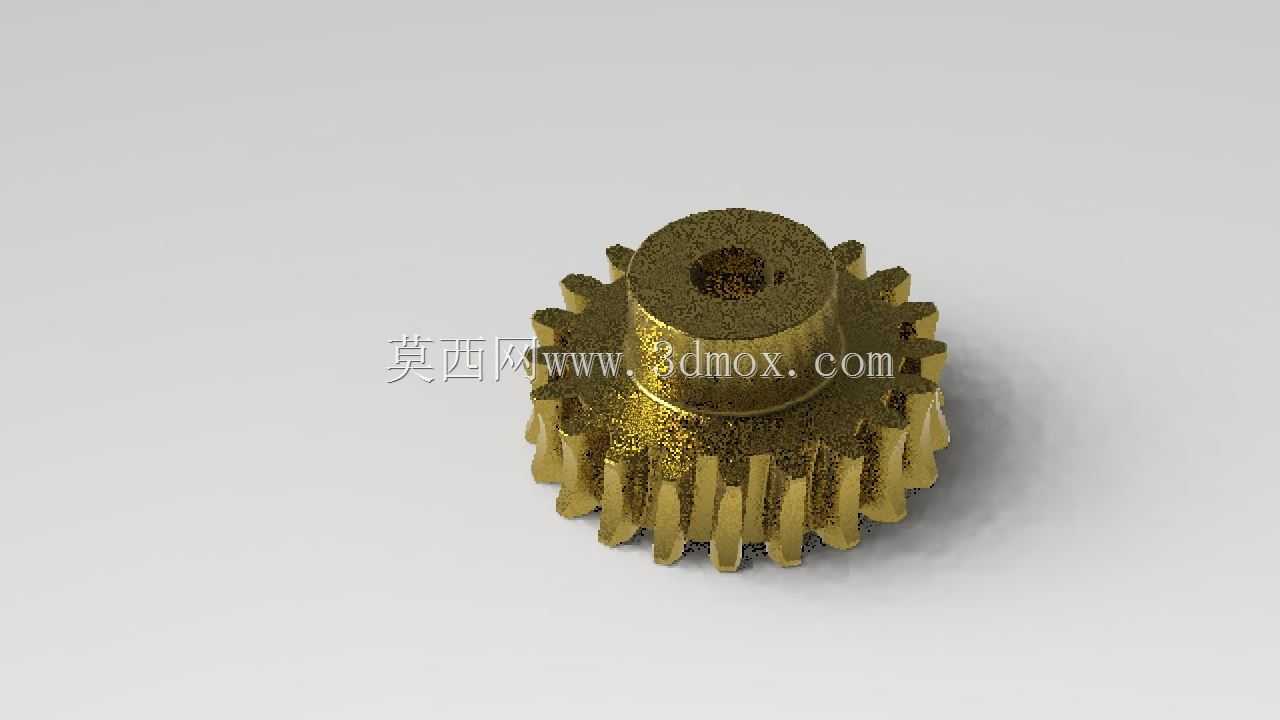

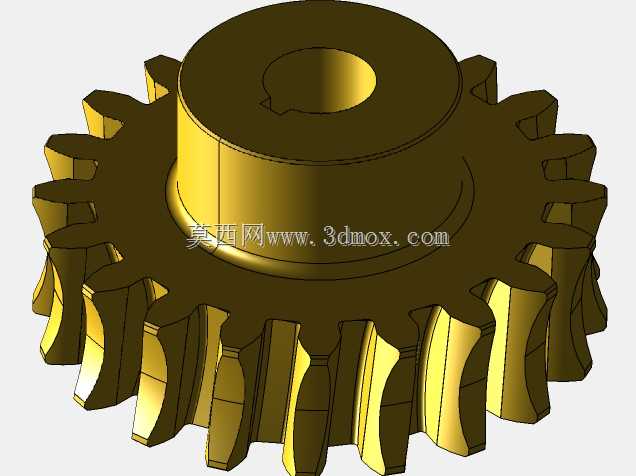

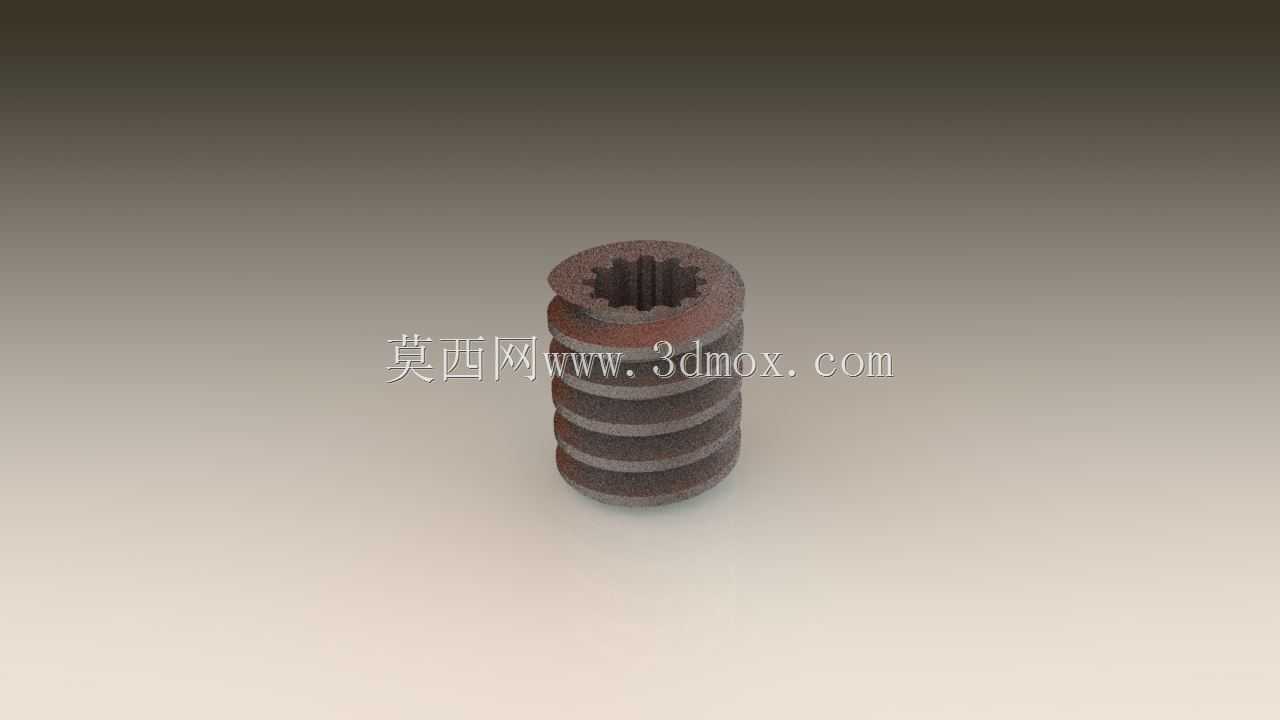

　　从结构功能特性来看，这套啮合副里的蜗杆为渐开线圆柱蜗杆结构，齿部加工有连续的螺旋齿，输入端设计有内花键连接结构，能直接和配套的花键轴配合传递扭矩，避免了平键连接在频繁正反转时出现的键侧间隙问题，花键的多齿啮合特性也能提升传动的承载能力，适合频繁启停、正反转切换的工况。与之啮合的蜗轮为斜齿圆柱蜗轮结构，齿面经过修形处理，能和蜗杆的螺旋齿面形成线接触，相比点接触的交错轴斜齿轮，接触应力更小，承载能力更强，蜗轮中心设计有通孔，可通过平键与输出轴连接，端面的凸台结构可用于安装定位，和传动箱的轴承位配合时能保证轴向定位精度，避免运转过程中出现轴向窜动。

　　设计过程中首先要确定的是中心距参数，这是蜗轮蜗杆传动最核心的安装边界，两轴的垂直交错中心距直接决定了啮合侧隙、接触斑点的分布位置，建模时需要严格按照啮合方程推导齿面坐标，保证蜗杆螺旋面和蜗轮齿面的共轭关系，避免出现干涉或者啮合间隙过大的问题。齿形参数选择上，蜗杆的导程角和蜗轮的螺旋角保持数值相等、旋向匹配，才能保证正确啮合，同时导程角的设计需要兼顾传动效率和自锁性能，当导程角小于啮合副的当量摩擦角时，机构可以实现反向自锁，也就是只能由蜗杆带动蜗轮转动，无法由蜗轮带动蜗杆转动，这个特性在起重类、升降类设备中非常实用，能避免负载下坠的安全风险。

　　安装边界方面，蜗杆的轴向安装尺寸需要预留出轴承安装位和轴向调节间隙，通常两端会配置角接触球轴承或者圆锥滚子轴承，承受径向和轴向的复合载荷，因为蜗轮蜗杆传动过程中会产生较大的轴向分力，轴承选型必须考虑轴向承载能力。蜗轮的安装需要保证齿宽中间平面和蜗杆的轴线重合，否则会出现啮合偏载，加剧齿面磨损，建模时已经预留了蜗轮轴向位置的调整余量，装配时可以通过调整垫片厚度来修正轴向位置，保证接触斑点位于齿宽中部，提升传动平稳性和使用寿命。

　　从实际使用的角度，这类传动副的润滑方式也需要在设计阶段提前考虑，因为啮合齿面之间存在较大的相对滑动，转速较高时容易出现齿面胶合失效，通常采用油浴润滑的方式，箱体内部加注齿轮油，让蜗杆或者蜗轮的下部浸入油液中，运转时带起油液润滑啮合面，对于转速较低的手动调节场景，也可以采用润滑脂填充的方式，减少维护频次。齿面粗糙度的控制也很关键，蜗杆齿面通常会经过磨削加工降低粗糙度，蜗轮如果采用铜合金材质，能进一步提升减摩性能，降低啮合过程中的摩擦损耗，提升传动效率，同时减少磨损量，延长整体使用寿命。

　　在三维建模过程中，齿面的生成是核心难点，不能通过简单的拉伸或者旋转特征生成，需要通过螺旋扫描结合参数化方程生成蜗杆的螺旋齿面，再通过布尔运算或者范成法模拟加工过程生成蜗轮的齿形，保证两个零件装配后不存在干涉，转动过程中齿面接触连续，没有卡滞点。建模完成后还需要进行运动仿真，验证传动比是否符合设计要求，检查不同转角位置的啮合间隙是否均匀，有没有出现齿顶和齿根碰撞的问题，同时校验安装接口的尺寸是否匹配，比如蜗杆的内花键参数、蜗轮的内孔和键槽尺寸，是否和配套的轴类零件、传动件的安装尺寸一致，避免后续加工装配时出现尺寸不匹配的问题。
