18齿螺旋斜齿轮传动结构三维数模

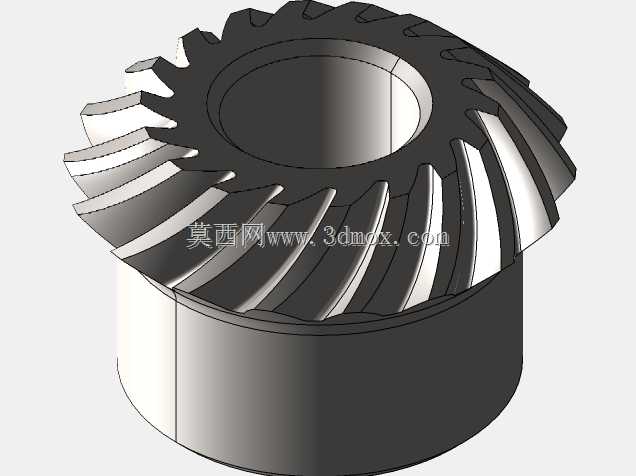

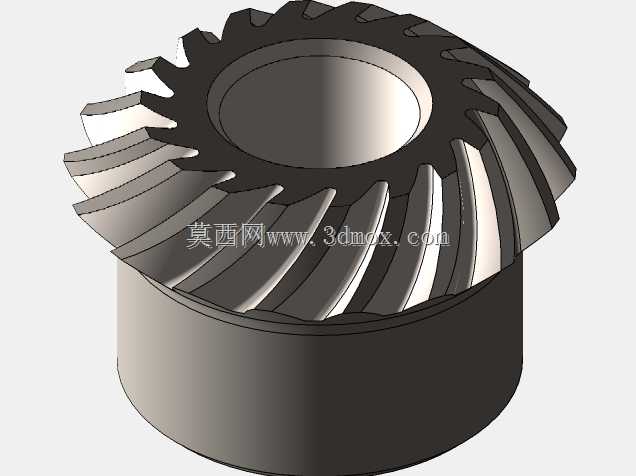

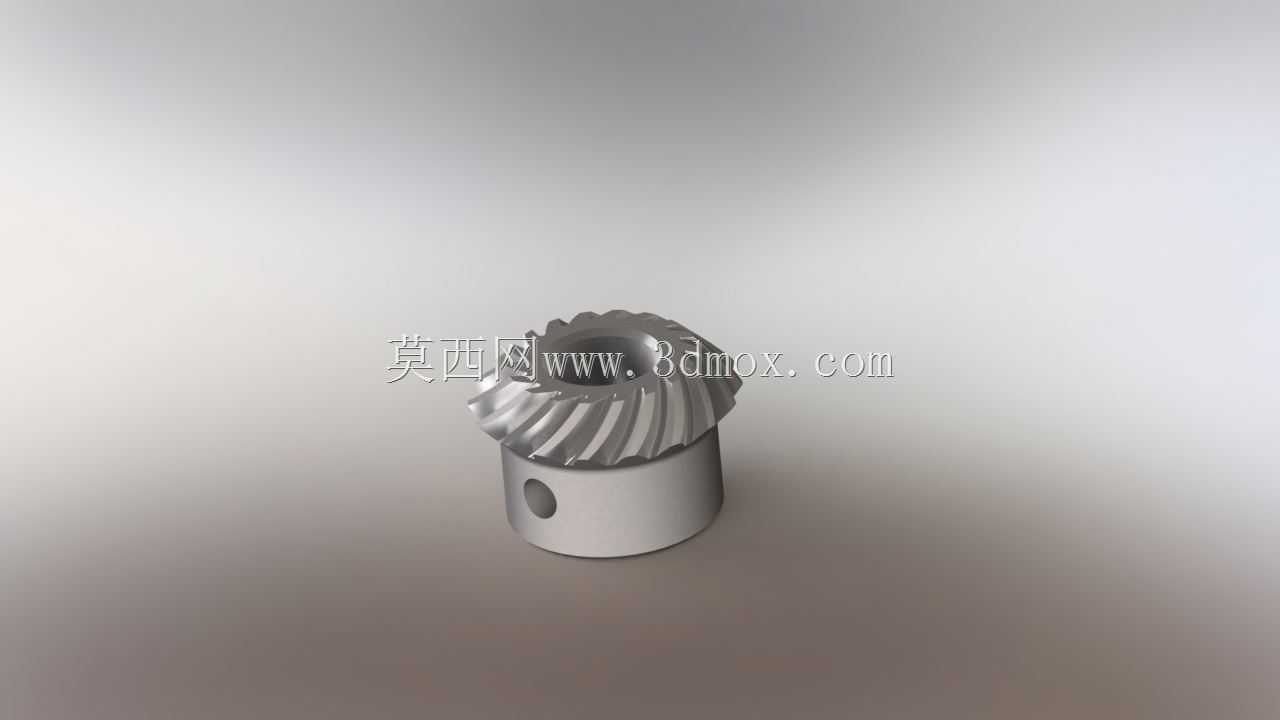

　　在中小功率交错轴传动场景中，螺旋斜齿轮的应用覆盖了从手持动力工具、小型伺服传动机构到精密进给单元的多个细分领域，这类带螺旋齿向的锥齿结构，相比直齿锥齿轮具备更优的啮合平顺性，单齿啮合过程中是渐进式接触再逐步脱离，不会出现直齿啮合瞬间全齿接触带来的冲击与噪音，尤其适合转速在千转级、对传动平稳性有一定要求的紧凑安装空间。这款18齿的螺旋斜齿轮，齿部采用1.5模数设计，齿面螺旋角经过匹配计算，能保证配对齿轮啮合时的重合度覆盖1.2以上，有效降低单齿负载，延长齿面疲劳寿命。从结构设计逻辑来看，齿轮主体分为齿圈段与轮毂安装段两部分，轮毂段的内孔为光孔设计，可根据实际安装需求加工键槽或采用涨紧套连接，适配不同直径的传动轴，

　　安装边界上轮毂段的轴向长度预留了足够的配合面，能保证传动过程中齿轮不会出现轴向窜动，齿顶圆与轮毂外圆的同轴度公差在建模时按照IT7级精度设定，满足常规机加工的精度要求，不需要额外做特殊工艺调整就能实现量产加工。齿部的34个啮合接触面在建模时做了连续曲面过渡，没有出现碎面、尖角等不利于后续数控加工的结构，齿根部分的圆角按照模数的0.38倍设定，能有效降低齿根应力集中，避免传动过程中出现断齿风险。在实际设备选型中，这类螺旋斜齿轮通常用于轴线空间交错的传动节点，比如角向磨光机的动力输出端、小型自动化设备的转角传动模块、通讯类便携设备的微调传动机构，这类场景的共同特点是安装空间局促，无法布置平行轴传动结构，同时需要传递的扭矩不大，

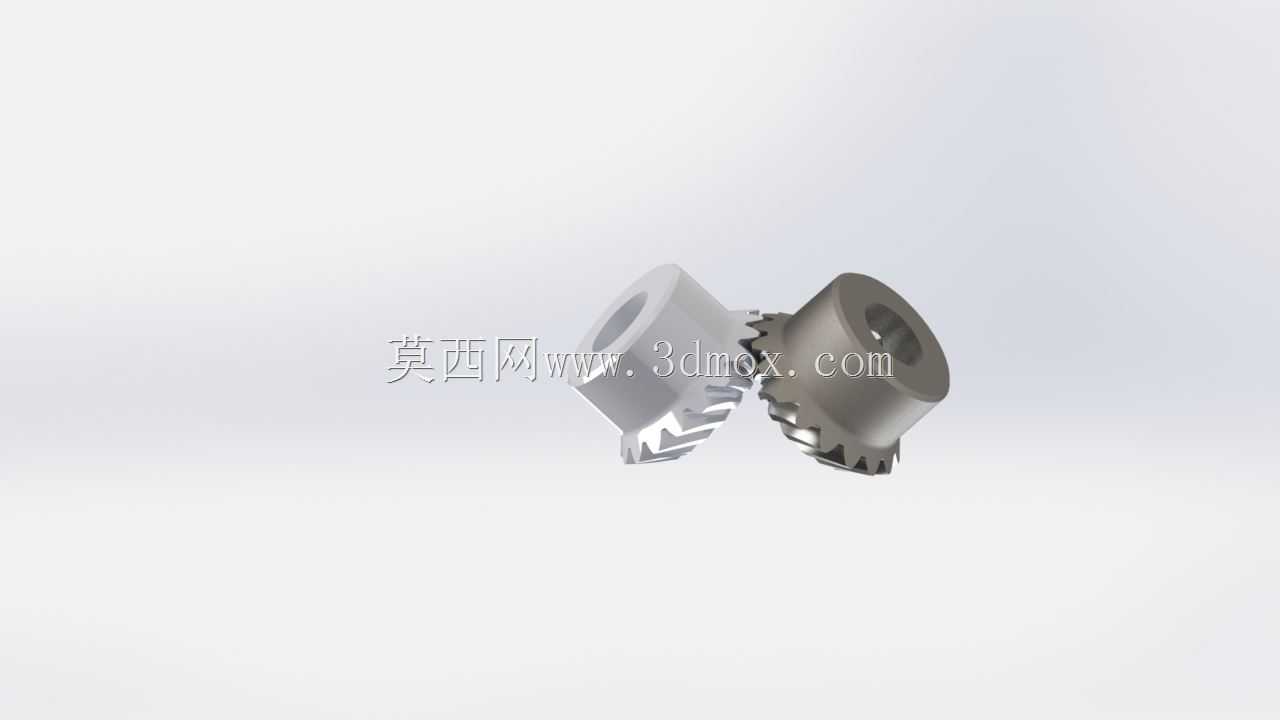

　　但对传动回差有一定控制要求。建模过程中，齿面的螺旋线轨迹是按照配对齿轮的轴交角参数生成的，保证啮合时齿面接触斑点能落在齿面中部区域，不会出现偏载导致的局部齿面过度磨损，齿轮的轴向定位依靠轮毂端面与轴肩的贴合实现，安装时只需要保证齿轮端面与传动轴的垂直度在0.02mm以内，就能达到理想的啮合状态。不同于普通直齿圆柱齿轮的平行轴传动，螺旋斜齿轮的啮合过程存在一定的轴向分力，因此在配套结构设计时需要在传动轴端配置对应承载力的推力轴承，抵消轴向力对轴承寿命的影响，这款齿轮的轮毂端面设计了平整的贴合面，能直接与推力轴承的端面贴合，不需要额外加装调整垫片。从加工适配性来看，这个模型的结构既可以采用五轴铣削直接加工样件，也可以通过滚齿、

　　铣齿工艺做批量生产，所有拔模角度、加工避让空间都在建模时做了预留，不会出现加工干涉的问题。在传动性能层面，18齿的齿数选择避开了根切的最小齿数阈值，不需要做变位修正就能保证齿形完整，降低了加工时的刀具调整难度，1.5的模数属于中小模数范畴，对应的齿厚能满足传递5N·m以内扭矩的强度要求，覆盖绝大多数小型传动机构的负载需求。日常做设备维护时，这类齿轮的啮合面需要定期涂抹润滑脂，减少齿面磨损，模型上预留的齿侧间隙符合0.05-0.1mm的常规传动间隙要求，既能保证传动灵活，不会出现卡滞，也能控制传动回差在允许范围内，满足精密微调场景的精度要求。
