工业粉料收集存储用锥底料仓结构

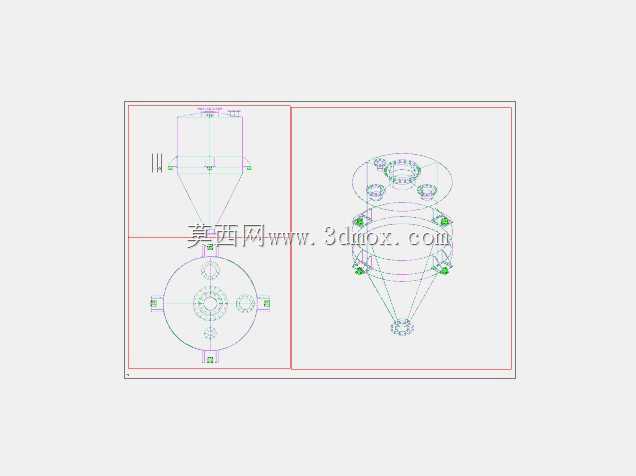

　　在散料处理、粉体加工、粮食储运、建材生产等多个工业场景中，料仓是衔接上游工序出料与下游工序进料的核心中转存储设备，这款锥底料仓的结构设计，完全围绕散状物料的顺畅出料、密闭存储、安装适配这几个核心工程需求展开。从结构布局来看，设备整体采用上圆下锥的经典构型，上部直筒段提供主要的物料存储容积，直筒段的径高比经过合理匹配，既保证足够的储料量，又避免筒壁过高带来的物料压实结拱风险；下部锥段采用大倾角锥面设计，锥角取值适配绝大多数流动性一般的工业粉料、颗粒料的自然休止角，能够依靠物料自重实现无卡滞出料，不需要额外增设破拱装置就能满足常规散料的出料需求，减少了配套设备的投入与后期维护成本。

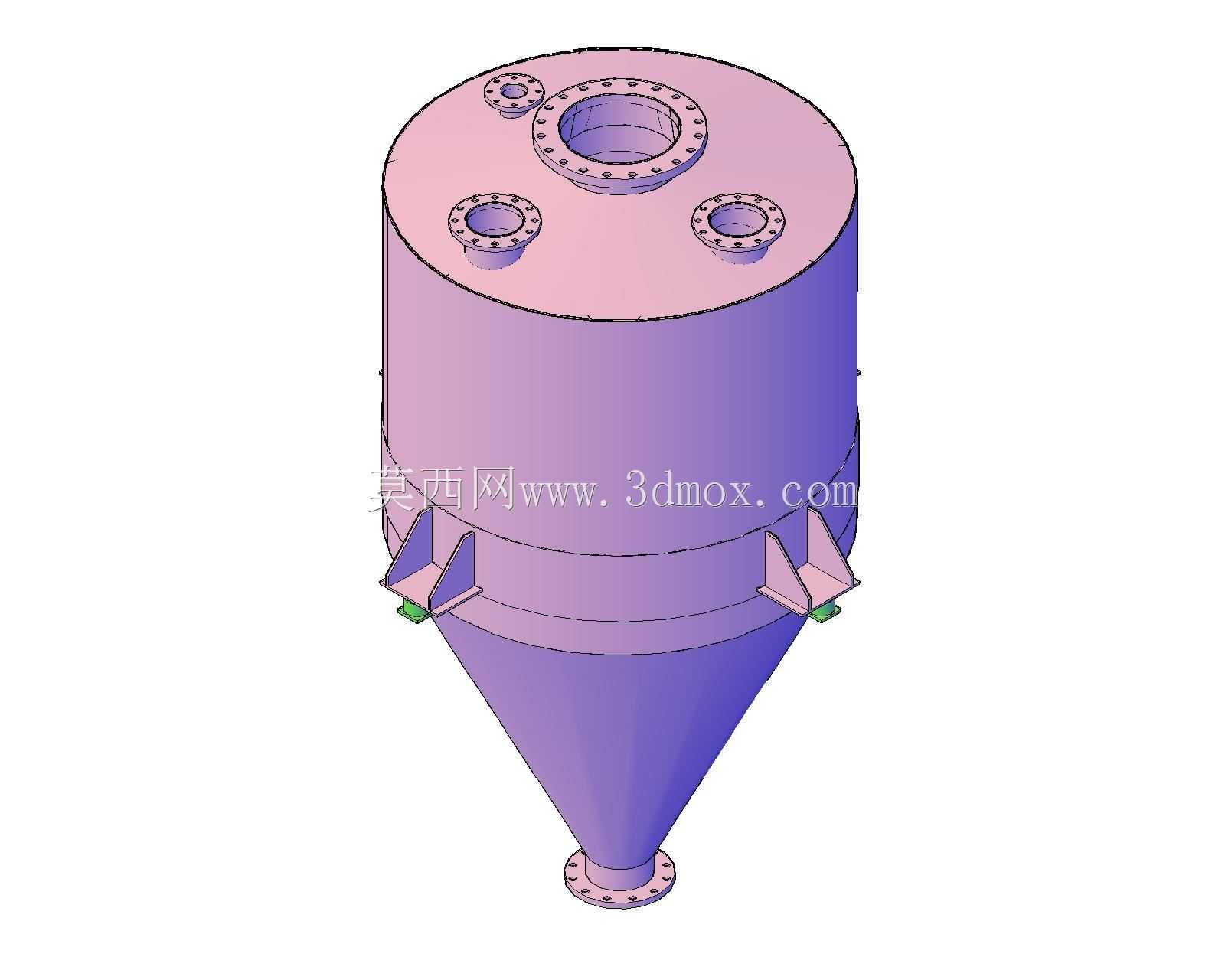

　　设备顶部的接口布局经过精细化设计，居中位置设置大口径主进料法兰，用于对接上游的物料输送管道、投料设备或者除尘排风管路，围绕主接口均匀分布四个小口径法兰接口，可分别用于接入料位计、排气除尘管路、人工投料口、备用辅助进料通道，不同接口的法兰均采用标准凸面法兰结构，密封面精度满足常压粉体存储的密封要求，避免作业过程中粉尘外溢，符合工业生产的环保与职业健康要求。筒身下部靠近锥段起始的位置，对称设置两组带加强筋的安装支座，支座的安装面预留螺栓连接孔，可直接与配套的钢结构支撑架、设备平台进行刚性连接，支座与筒壁的连接位置增设三角形加强筋板，能够将满仓状态下的物料载荷均匀传递到支撑结构上，避免筒壁局部应力集中导致的结构变形，保证长期满载工况下的结构稳定性。

　　锥段底部设置小口径出料法兰，可直接对接螺旋输送机、旋转卸料阀、溜槽等下游出料设备，法兰的公称通径匹配常规散料输送设备的接口尺寸，不需要额外制作变径接头就能完成装配，降低现场安装的改造成本。整个料仓的壁厚取值遵循等强度设计原则，直筒段上部壁厚稍薄，靠近支座与锥段连接位置的壁厚适当加厚，锥段从上部到下部出料口位置壁厚逐步增加，既控制了设备整体的自重，又保证了各个受力位置的结构强度，能够承受满仓物料的静载荷、进料过程中的物料冲击载荷，以及户外安装场景下的风载、轻微震动载荷。

　　从安装边界来看，设备整体为立式安装结构，安装时需要保证上部进料接口与上游设备的出料口同轴度偏差在允许范围内，下部出料接口与下游进料设备的对接要保证密封垫的压缩量均匀，避免出现漏料问题；设备周边需要预留足够的检修空间，用于日常检查法兰密封情况、清理内壁附着物料、检修料位检测元件。在实际应用中，这类料仓可适配塑料粒子、粮食谷物、水泥粉料、化工粉体、矿粉颗粒等多种散状物料的暂存与中转，不同物料应用场景下，可根据物料的腐蚀性、磨琢性调整内壁的处理工艺，比如针对磨琢性强的矿粉可增设内壁耐磨衬板，针对有腐蚀性的化工物料可选用对应的防腐材质，基础结构不需要做大幅改动就能适配不同的工况需求。设计过程中充分考虑了加工工艺性，整个筒体与锥段均可采用板材卷制焊接成型，法兰、支座均为标准件或简单机加工件，不需要复杂的成型模具，加工难度低，生产制造成本可控，焊接位置均设置合理的焊接坡口，能够保证焊接强度与焊缝密封性，焊后进行整体应力消除处理，避免长期使用过程中焊缝开裂导致的漏料问题。
