经典弧面手持通话听筒三维结构设计

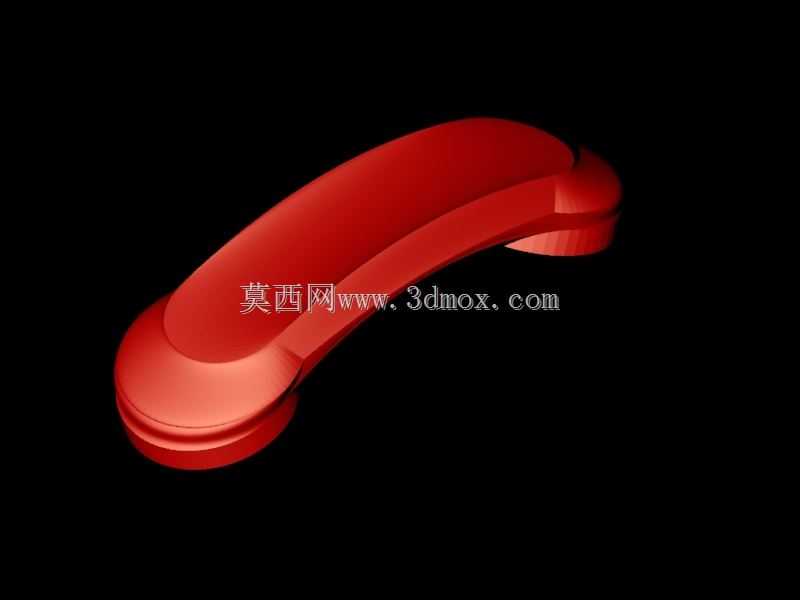

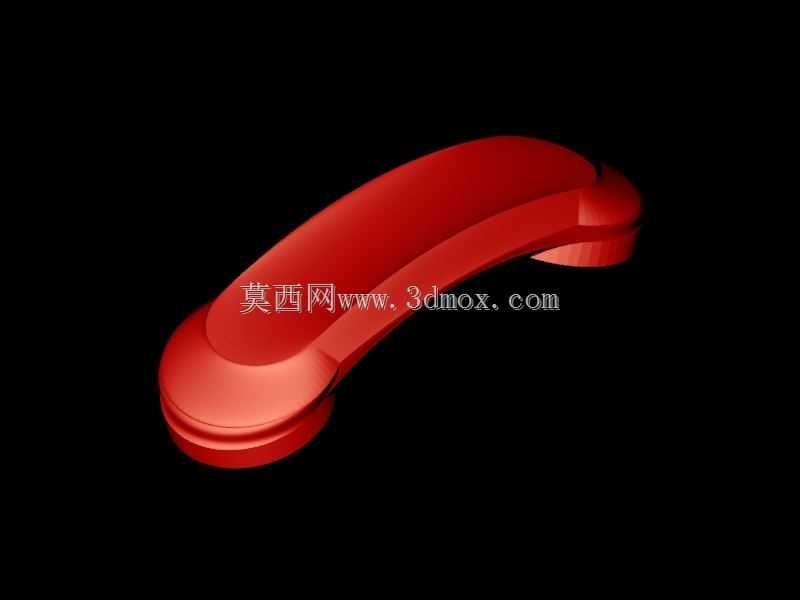

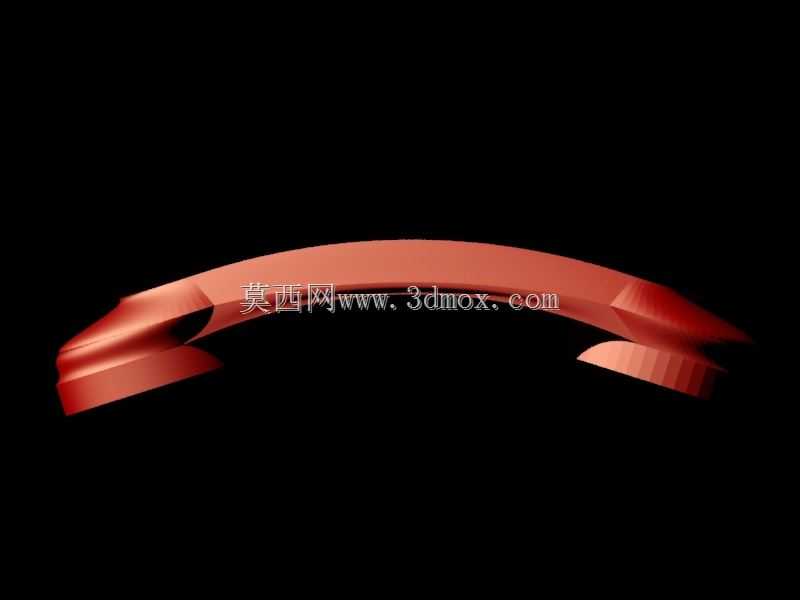

　　在固定通讯终端的结构设计体系里，手持听筒是直接和用户接触、承载声学收发功能的核心交互部件，其结构合理性直接影响长时间握持的舒适度、声学传输的密封性以及整机装配的适配性。这款听筒采用一体化流畅弧面造型，整体轮廓顺着人手握持时的自然掌曲度做连续过渡，没有突兀的棱角或直角转折，当用户持握时，弧面侧壁能均匀贴合手掌内侧的受力区域，避免长时间通话产生的局部压痕，这种曲面造型在注塑成型阶段也能减少应力集中点，降低壳体冷却翘曲的概率。从功能分区来看，听筒的两端分别对应受话腔与送话腔，两个腔体的端面都做了微向内收的环形贴合面，当用户将听筒贴合耳部与嘴部时，环形面能和面部轮廓形成软接触密封，减少环境杂音窜入受话端，

　　同时避免送话端的气流直接冲击拾音咪头产生喷麦问题，腔体内部预留了标准的声学元件安装位，可适配常规尺寸的动圈受话器与驻极体送话器，腔体壁厚度均匀控制在1.8mm-2.2mm区间，既保证壳体的结构强度，又不会因壁厚过大产生注塑缩痕。设计过程中首先确定的是握持段的截面尺寸，握持区域的截面采用类椭圆造型，长轴方向的宽度控制在38mm，短轴方向的厚度控制在22mm，这个尺寸区间适配绝大多数成年用户的手掌开合度，手指环绕握持时不会出现过松滑脱或者过窄硌手的问题。两端的腔体直径略大于握持段，直径差控制在6mm，形成自然的限位台阶，用户持握时手指不会顺着弧面滑向两端的声学端面，保证持握位置的稳定性。听筒的整体外表面采用哑光磨砂质感的曲面处理，

　　没有多余的装饰筋条或凸起，一方面能减少手持时的指纹残留，另一方面在日常放置时也能避免表面被硬物刮花，壳体的合模线设置在握持段的侧下方，也就是用户持握时手指不会直接接触的位置，避免合模线的毛刺影响握持手感。从安装边界来看，听筒的尾端预留了标准的走线槽位，可适配直径3mm-5mm的螺旋通讯线，走线槽内部做了圆角过渡，避免线材反复弯折时被锐边割破绝缘层，尾端的出线位置做了内凹的限位结构，装配时线材的防拉脱卡扣可以直接卡入该位置，不需要额外打胶固定，提升装配效率。在声学结构的细节处理上，受话腔的出声孔采用环形阵列排布，开孔直径控制在1.2mm，孔间距保持2mm，既保证声音传出的通透度，又能阻挡外界的灰尘杂物进入腔体内部，

　　送话腔的拾音孔则设置在端面的偏心位置，正对用户说话时的气流方向，同时在孔位内侧预留了防尘网的安装台阶，可粘贴厚度0.1mm的尼龙防尘网，不影响拾音灵敏度的同时阻挡唾液、灰尘进入咪头。整个听筒的结构采用上下壳扣合的装配方式，扣位均匀分布在壳体的内侧边缘，扣合量控制在0.8mm，装配后上下壳的接缝间隙小于0.1mm，不会出现明显的断差，壳体内部还设置了两条纵向的加强筋，从受话腔一直延伸到送话腔，加强筋的高度为3mm，厚度1.2mm，能有效提升壳体的抗扭强度，即使用户不小心将听筒从桌面高度掉落，也不会出现壳体开裂或者扣位松脱的问题。在实际应用场景中，这类听筒不仅可以适配传统的固定座机，还能作为工业通讯终端、公共应急电话、酒店客房话机的配套手持部件，不同场景下只需要调整尾端的接线类型或者表面的标识印刷位置，不需要改动主体的曲面结构，具备较强的通用性。设计时还充分考虑了日常使用的耐用性需求，整个壳体的外轮廓没有突出的易损部件，两端的声学端面略高于壳体平面0.5mm，当听筒平放在桌面时，接触桌面的是两端的环形端面，不会磨损出声孔和拾音孔区域，同时弧面的造型让听筒掉落时会顺着曲面滚动，分散冲击力，降低内部元件损坏的概率。
