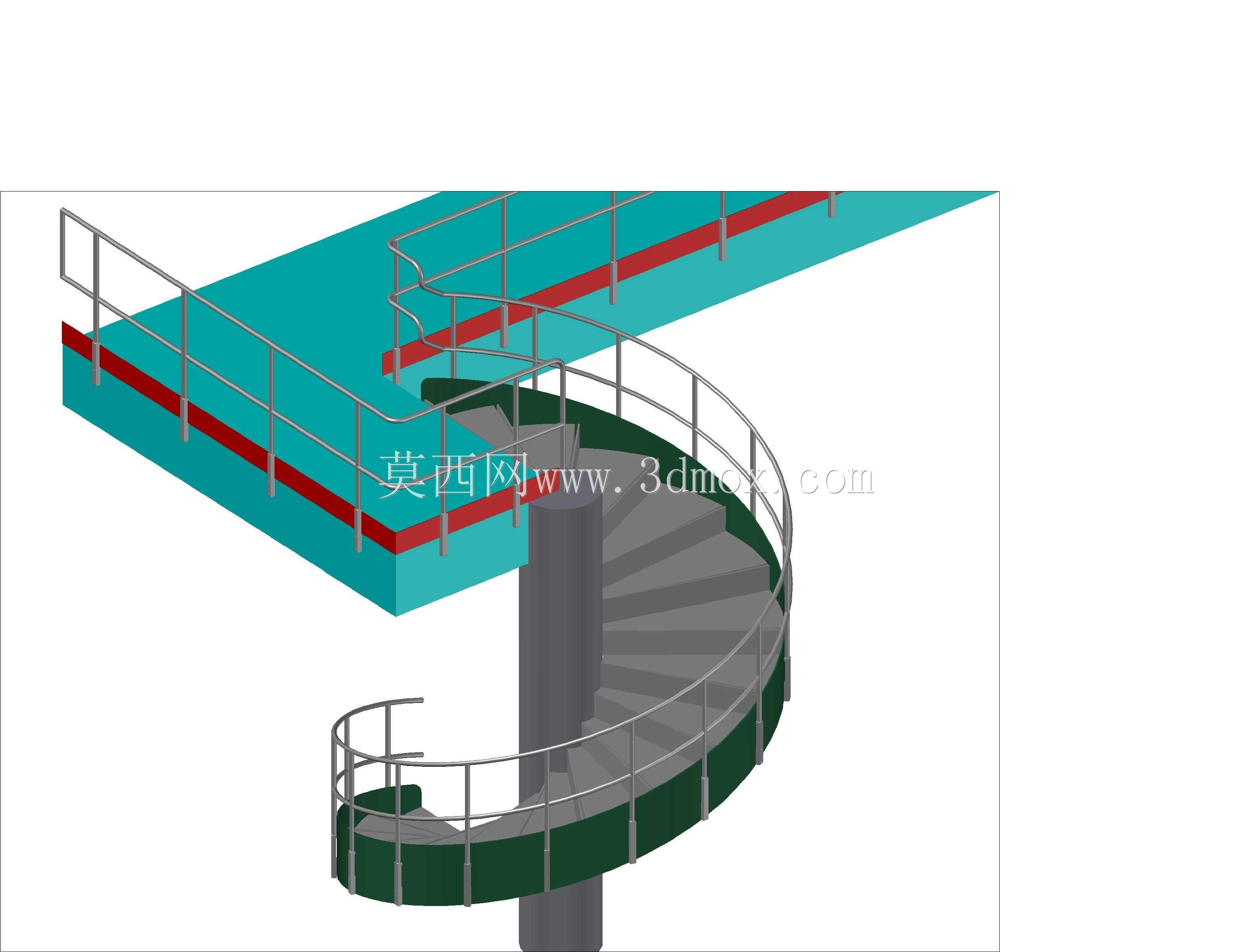

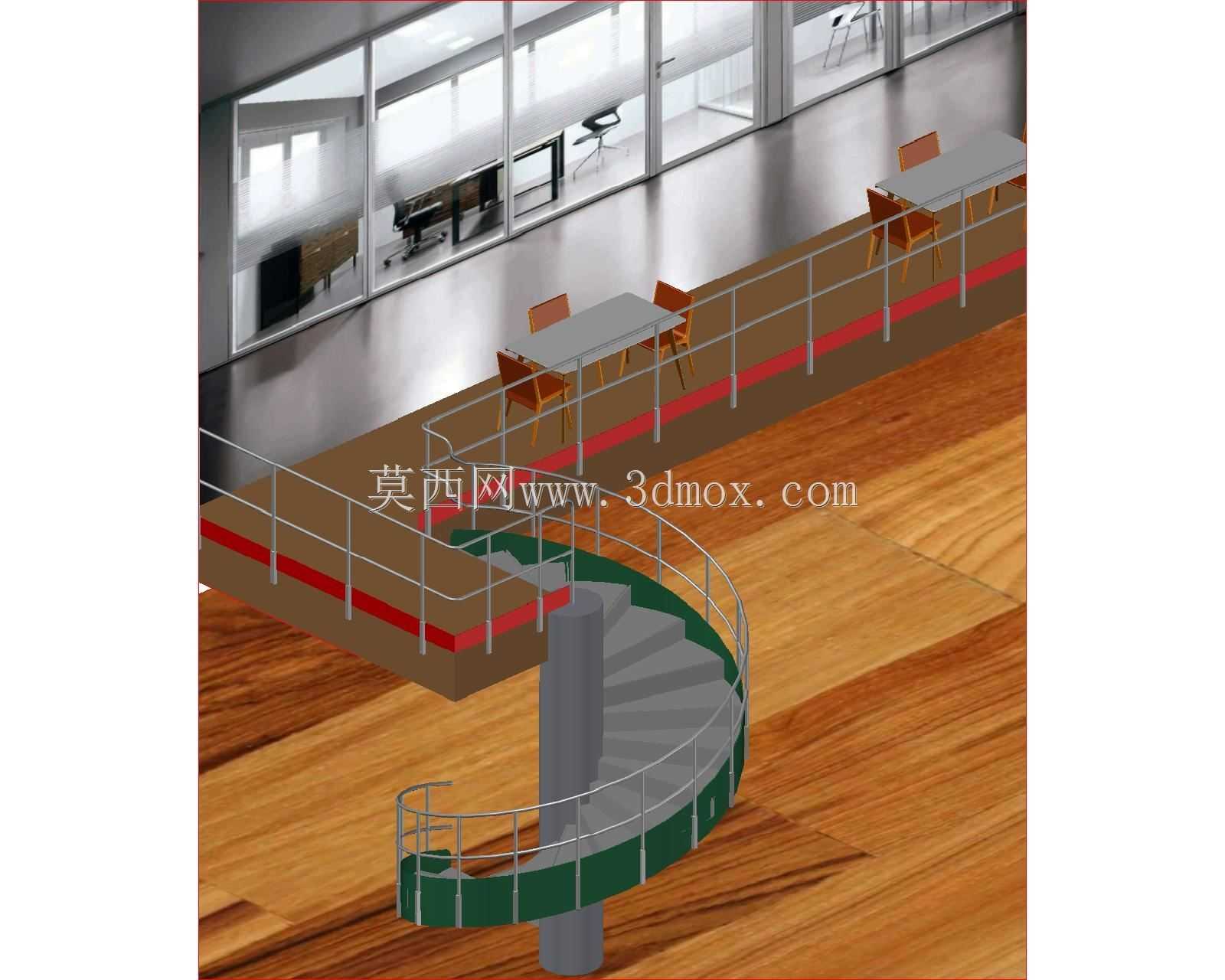

中柱式旋转弧形踏步金属护栏楼梯

　　这款中柱承托式螺旋楼梯，核心应用场景覆盖loft夹层空间连通、小型商业空间竖向动线衔接、工业厂区操作平台登高通行，相比直跑楼梯能节省60%以上的平面占地，在有限净空内完成楼层高差跨越，适配层高2.8米到4.2米的常规室内安装场景。设计阶段优先确定中心承重柱的安装定位，所有踏步以中柱为圆心呈放射状排布，每级踏步的内侧宽度控制在100mm以上，外侧有效通行宽度不低于220mm，踏步高度统一设置为180mm，完全符合人体工程学步幅要求，避免上下通行时出现磕碰、踏空风险。踏步板采用扇形裁切结构，靠近中柱位置做加厚焊接处理，每块踏步与中柱的连接节点设置4处满焊点位，保证单块踏步可承受不低于150kg的集中荷载，满足日常人员通行、

　　小型物料搬运的承重需求。护栏部分采用双道横向扶手搭配竖向立杆的结构，内侧扶手沿螺旋走向全程连续设置，立杆间距控制在110mm以内，防止儿童穿行发生坠落风险，扶手高度距离踏步完成面保持900mm的安全高度，外侧临边位置额外设置底部挡边，避免小件物品从踏步缝隙掉落。安装边界方面，中心柱底部需要与地面预埋钢板做螺栓固定，顶部与上层楼板结构做刚性拉结，楼梯整体外轮廓旋转半径控制在1200mm，安装时仅需要占用直径2400mm的圆形平面空间，不需要额外破坏大面积地面结构，适配现浇楼板、钢结构楼板等多种基层条件。设计过程中对踏步旋转角度做了反复校核，整梯旋转总角度根据层高调整，每旋转30度设置一级踏步，保证上下行时视线无遮挡，不会出现碰头情况，

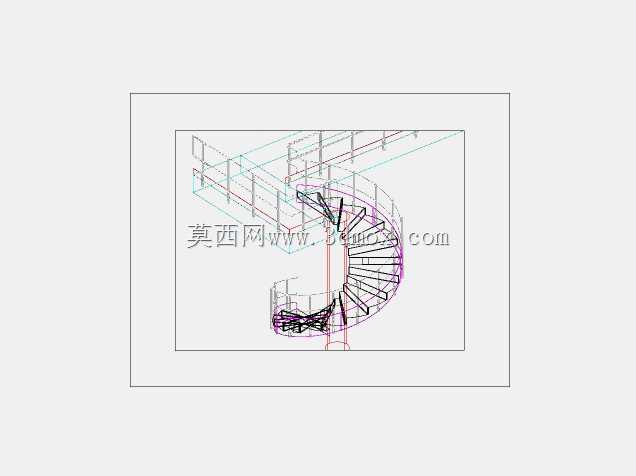

　　梯段顶部与上层楼板的净空高度预留不低于2000mm，满足成年人直立通行需求。踏步表面做防滑纹理处理，边缘设置圆弧倒角，避免尖锐棱角磕碰，护栏扶手采用圆管弯折成型，沿螺旋曲率顺滑过渡，握持时无突兀拐点，长时间扶行不会产生硌手的不适感。这款楼梯的结构受力全部集中在中心立柱上，对周边墙体无承重要求，既可以独立安装在空间中心位置，也可以贴合墙面做半嵌入式安装，灵活适配不同的空间布局需求，在实际项目应用中，常被用于小型工作室、复式住宅、厂区设备操作平台的竖向交通设计，相比传统混凝土楼梯，安装周期更短，自重更轻，对建筑结构的荷载要求更低，同时螺旋造型具备一定的空间装饰效果，不需要额外做表面装饰就能满足商用空间的视觉要求。建模过程中对所有焊接节点做了细节还原，包括踏步与中柱的焊缝、护栏立杆与踏步的连接点位、扶手的弯折曲率都做了1:1还原，可直接用于结构受力验算、安装施工交底、预制构件生产下料，不需要二次调整结构参数。
