工业用筒仓配套干燥处理集成装置

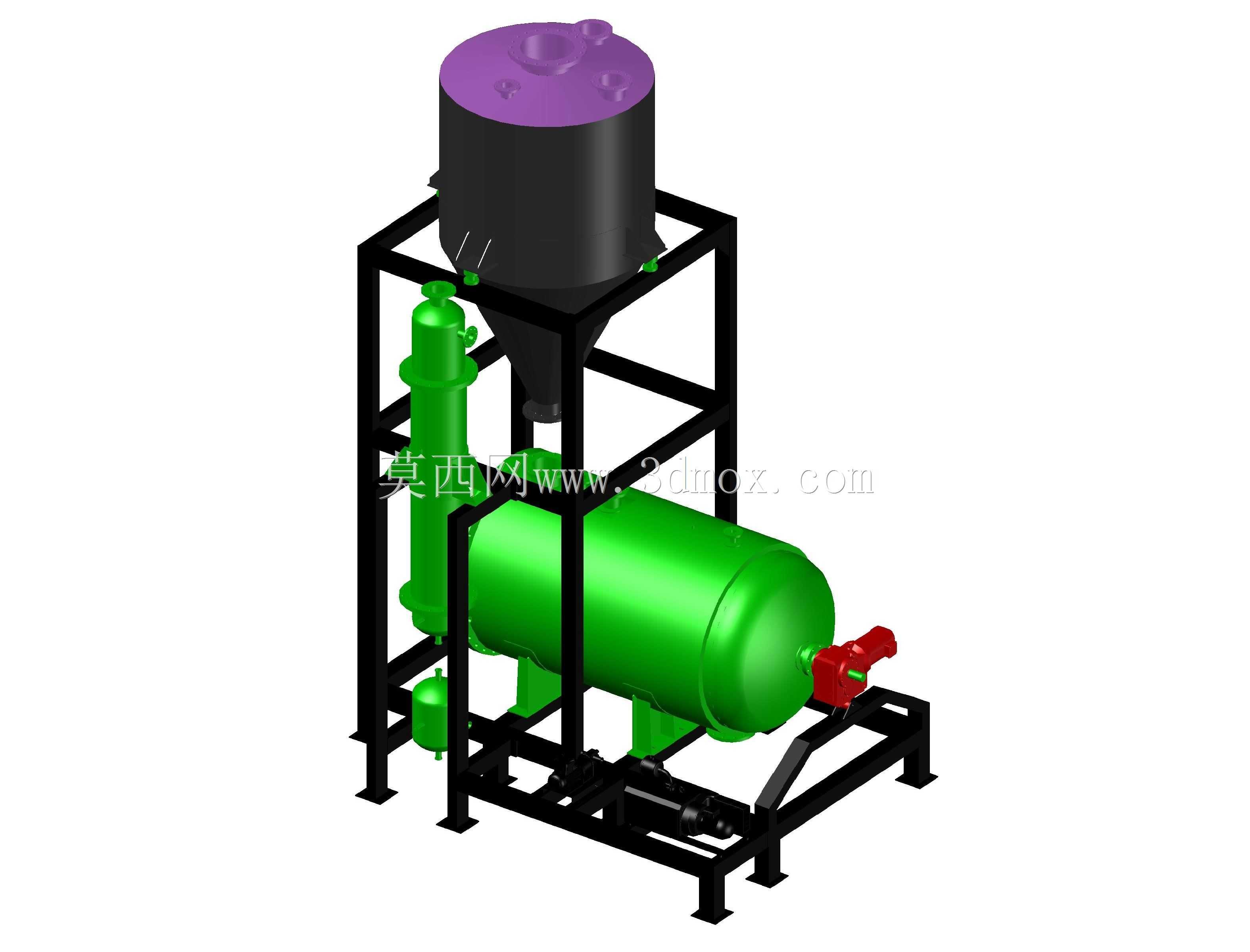

　　这套集成式物料处理装置，核心功能是完成散状物料的暂存接收与连续干燥作业，在粮油加工、塑料粒子生产、农副产品深加工、化工散料预处理等场景中应用广泛，能够衔接上游物料输送工序与下游加工、包装环节，解决散料含水率超标导致的霉变、结块、加工性能不稳定等实际生产问题。整套设备采用撬装式集成机架设计，所有功能部件均安装在统一的型钢焊接机架上，现场安装时仅需完成进料口对接、动力线路连接、冷凝管路外接即可投入使用，大幅降低现场安装的施工周期与对齐校准难度，对于中小型加工产线的快速部署、老旧产线的干燥环节升级改造都有较强的适配性。上部的锥底筒仓作为物料暂存单元，采用上圆下锥的结构设计，直筒段提供足够的物料缓存容积，锥段角度根据散料的安息角设计，

　　能够保证物料依靠自重顺利下落，避免出现架桥、堵料的问题，筒仓顶部设置有密封人孔与排气接口，既方便后期检修清理内部，也能将干燥过程中带出的湿空气导入后续冷凝单元，避免车间内粉尘与湿汽扩散。下部的卧式干燥罐体是整套设备的核心功能段，内部设计有导流结构与热交换组件，物料从筒仓锥底落料口进入干燥罐体后，会在内部导流结构的作用下缓慢移动，与热介质完成充分的热交换，蒸发物料内部的多余水分，罐体端部设置的驱动组件带动内部的匀料机构低速运转，既可以避免物料在罐体内堆积板结，也能让物料与热介质接触更均匀，保证干燥后物料的含水率偏差控制在工艺允许范围内。侧边立式布置的冷凝器与配套输送泵，负责完成干燥介质的冷凝回收与循环输送，

　　从干燥罐体带出湿汽的热介质进入冷凝器后，通过冷却介质将热介质中的水汽冷凝析出，干燥后的介质再通过泵送回干燥罐体循环使用，这种闭式循环结构能够大幅降低热损耗，同时避免干燥过程中挥发的微量物料组分直接排放到车间环境中，配套的泵组根据介质特性选型，能够保证循环管路内的介质流量稳定，匹配不同干燥产能下的介质循环需求。整套设备的机架采用标准型钢焊接成型，所有部件的安装位置都经过受力校核，筒仓满载时的垂直载荷、干燥罐体运行时的轻微振动载荷都能通过机架均匀传递到安装基础上，机架上预留的地脚安装孔位有足够的调节余量，能够适配不同平整度的安装地面。从设计逻辑上看，这套装置没有采用分体式零散布置的方案，而是将暂存、干燥、冷凝回收、

　　动力输送几个功能单元高度集成，既减少了各单元之间的连接管路长度，降低管路阻力与泄漏风险，也让整套设备的占地面积更小，对于厂房空间有限的中小型加工企业十分友好。在三维建模过程中，各部件的连接接口都按照实际工程标准设计，筒仓与干燥罐体的落料接口采用标准法兰连接，冷凝器与泵组的管路接口尺寸匹配常用工业管道规格，机架的型钢选型、焊接位置都参考了钢结构设计规范，能够直接用于后续的工程出图、生产制造参考，也可以作为产线布局设计时的设备占位模型，帮助设计人员快速完成产线的物料流向规划、安装空间校验。设备的操作维护点都预留了足够的操作空间，筒仓顶部的人孔位置、干燥罐体端部的驱动组件、泵组的检修位置都避开了机架支撑结构，日常维护时不需要额外拆除其他部件即可完成检修作业，符合工业设备的人机工程设计要求。
