内外螺纹转换六角心轴适配连接件

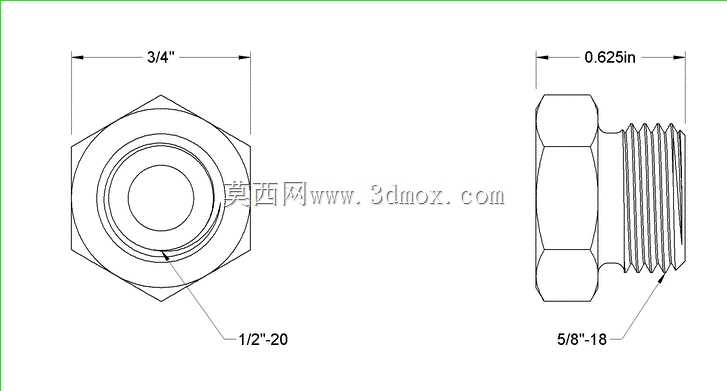

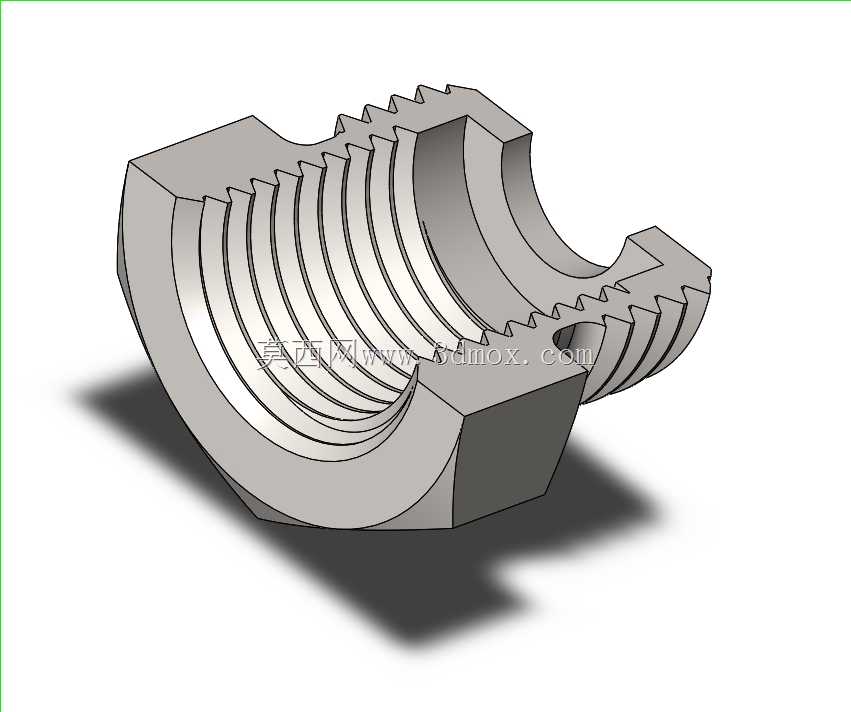

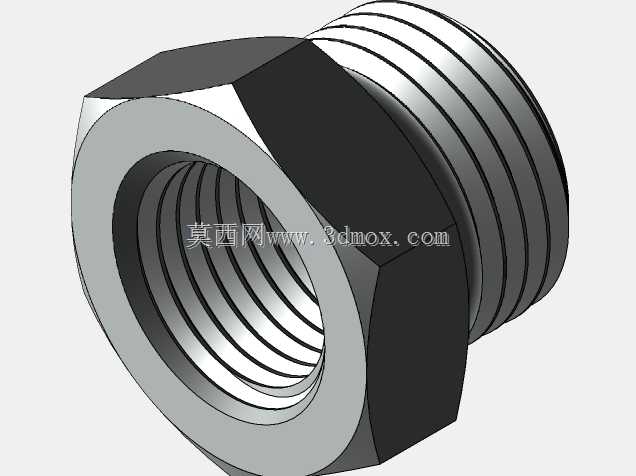

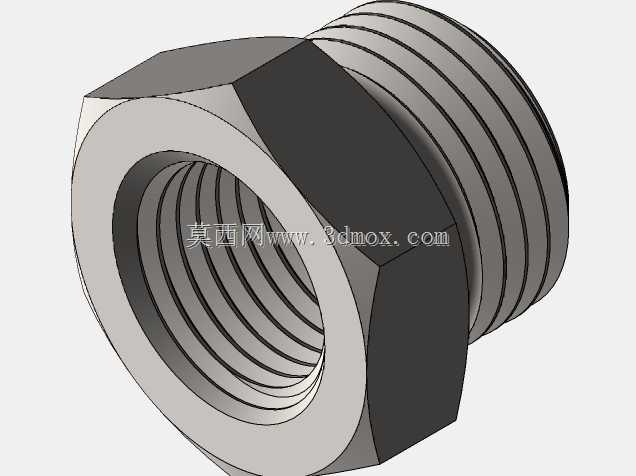

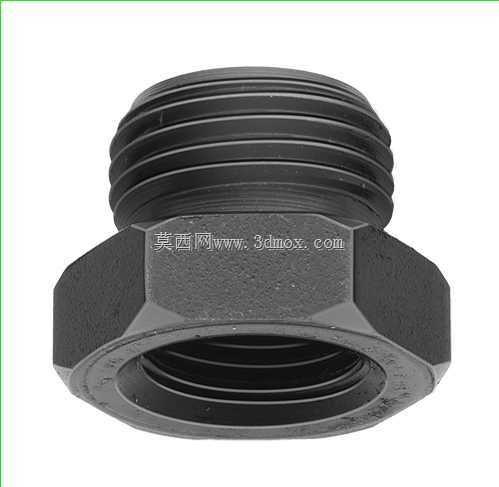

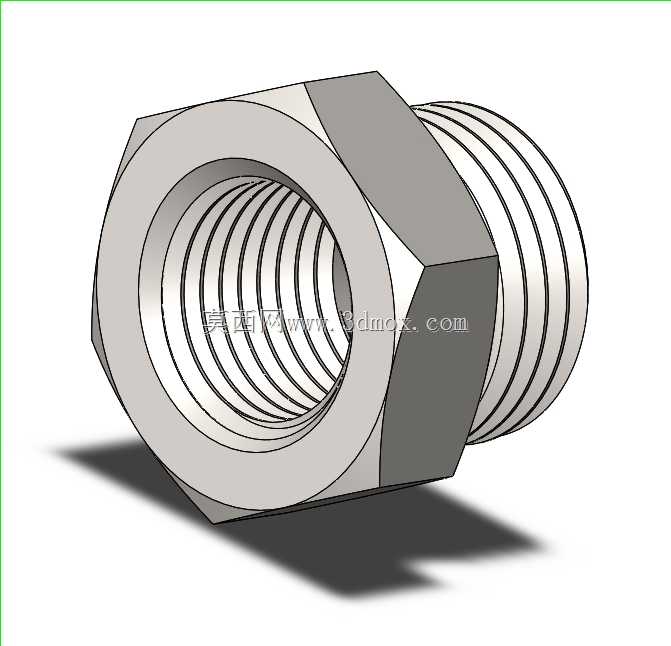

　　在现场工装改装、孔锯加装转接的作业场景里，这类带双螺纹规格的六角适配件是解决接口不匹配问题的核心小部件，很多时候车间里备的孔锯连接端和钻床输出轴、手动攻丝工具的螺纹规格对不上，差个一两牙的规格就没法直接装夹，临时车削加工不仅费工时，还容易因为同轴度偏差导致钻孔时出现摆振，打出来的孔圆度超差，甚至会因为连接刚性不足出现掉刀的安全隐患。这个适配件的设计逻辑完全围绕现场装夹的刚性需求展开，主体采用半剖可见的等壁厚结构，内部加工1/2-20规格的内螺纹，用来对接对应外螺纹规格的孔锯本体，外端加工5/8-18规格的外螺纹，用来匹配钻床主轴或者手持钻具的输出接口，外侧铣出3/4规格的六角夹持面，不管是用扳手拧紧防松，

　　还是直接装在带六角夹持位的夹具上，都能提供足够的扭矩传递接触面，不会像全圆柱外形的接头那样，拧紧时容易打滑刮伤表面。从安装边界来看，这个适配件的轴向长度做了严格控制，内螺纹的旋合深度刚好满足孔锯连接的受力要求，不会因为旋合过短导致螺纹受力过大滑牙，也不会因为旋合过长导致整体装夹后刀具悬伸量过大，放大钻削时的振动幅度；外螺纹的退刀槽位置做了圆弧过渡，避免应力集中在螺纹根部，承受钻削轴向力的时候不会出现根部断裂的问题。很多做现场维修、工装改制的师傅都遇到过接口不匹配的问题，比如要在薄板上开大直径的孔，手里的孔锯螺纹和钻床主轴不匹配，要是没有合适的转接件，要么重新采购对应规格的连接轴，要么临时改焊连接头，焊完的接头同轴度根本没法保证，

　　钻出来的孔偏心，孔锯的锯齿也会因为偏载快速磨损。这个适配件的结构设计里，内外螺纹的同轴度是核心控制指标，建模的时候就把两个螺纹的基准轴线完全重合，六角夹持面的对称中心也和轴线重合，这样装夹之后，整个连接副的回转中心和主轴输出中心完全一致，钻削的时候径向跳动量可以控制在很小的范围内，既能够保护孔锯的锯齿不会因为偏载崩齿，也能让操作人员在进刀的时候手感更稳，不需要额外施加太大的扶正力。从实际使用的场景延伸来看，这类适配件不止可以用来接孔锯，只要是对应螺纹规格的回转类工装，比如磨头、小型倒角器、攻丝夹头，都可以通过这个接头实现转接，不需要为每一种工具单独配置对应规格的连接柄，能够大幅减少现场工装配件的储备种类。

　　设计的时候特意把六角面的位置放在靠近外螺纹的一侧，这样拧紧的时候扳手的受力点离连接端面更近，拧紧力矩可以更直接地传递到螺纹连接副上，不会因为力臂过长导致接头本体产生扭转变形；内螺纹的入口处做了微小的倒角导向，安装孔锯的时候不需要反复对准螺纹牙型，只要顺着倒角推入就能顺利旋合，减少现场安装的对位时间。在钻削作业的时候，整个接头要同时传递扭矩和轴向进给力，所以壁厚的设计也经过了受力核算，内螺纹的底径和外螺纹的大径之间保留了足够的实体厚度，即使在满负荷进刀的情况下，也不会因为壁厚不足出现本体开裂的问题；外侧的六角棱边做了微小的倒钝处理，不会像锐边那样在装夹的时候划伤操作人员的手套或者皮肤，也能避免扳手夹持的时候因为棱边太脆出现崩口。很多新手在做转接设计的时候，容易忽略螺纹旋合长度的匹配，要么内螺纹做的太浅，受力大了直接滑牙，要么做的太深，导致孔锯装到位之后顶到内螺纹的底端，反而没法完全锁紧，这个适配件的内螺纹深度刚好比孔锯连接柄的外螺纹长度多出1-2个牙距，既保证了足够的旋合受力长度，又能让孔锯端面和适配件的定位端面完全贴死，连接之后没有轴向窜动的间隙。外螺纹的末端也做了倒角导向，往主轴或者夹头上装的时候，可以顺利对准螺纹孔，不会因为端部的毛边刮伤主轴内螺纹的牙型，毕竟设备主轴的内螺纹要是损坏了，维修更换的成本远高于一个小小的适配件。
