1/4英寸六角柄孔锯配套心轴结构

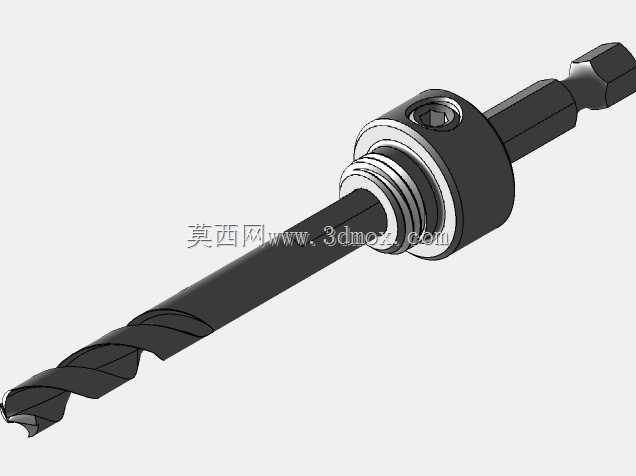

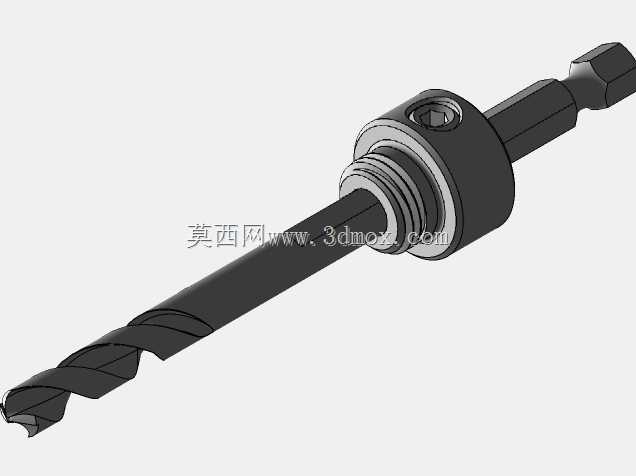

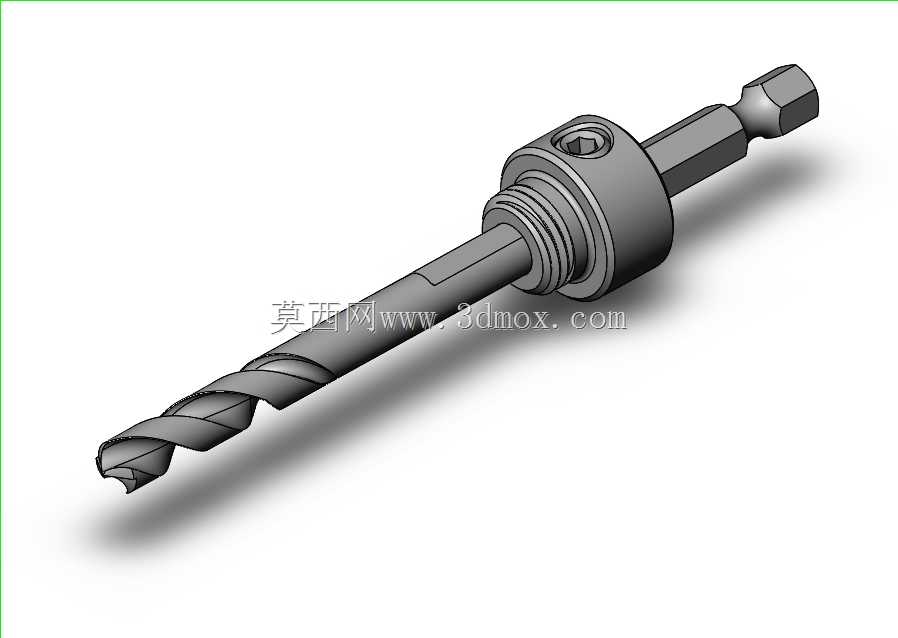

　　在现场开孔作业尤其是薄板、型材扩孔加工场景里，孔锯心轴是连接电动工具与孔锯本体的核心传力部件，这套1/4英寸规格的六角柄孔锯心轴，主要适配手持电钻、台钻等常规钻孔设备，用来装夹不同直径的双金属孔锯、硬质合金孔锯，完成金属薄板、塑料板材、复合型材的大直径开孔作业，相比无定位结构的常规心轴，自带的导向钻结构能在开孔初始阶段精准定住中心，避免孔锯启动时打滑偏移，大幅降低开孔位置超差的概率。从结构设计逻辑来看，这款心轴采用分段式同轴设计，尾端是标准1/4英寸QR六角柄，这个尺寸的六角柄是目前手持充电钻、起子机的通用快换接口规格，装夹时不需要额外调整夹爪，直接插入快换夹头就能锁死，传力过程中不会出现圆柄常见的打滑丢转问题，

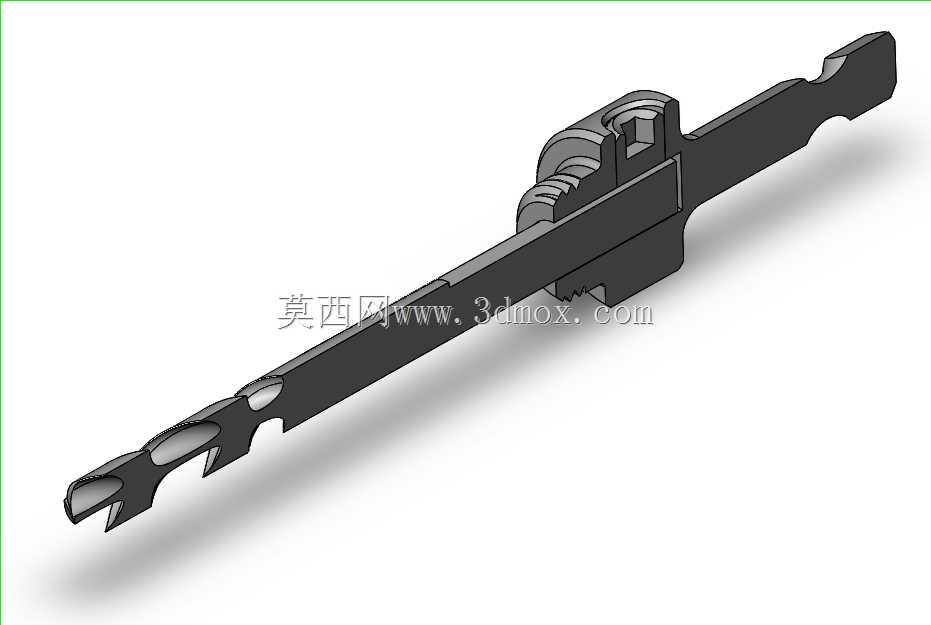

　　能稳定传递电钻输出的扭矩，哪怕是加工厚度3mm以内的低碳钢板，也不会因为扭矩过载出现柄部打滑磨损的情况。中间的连接段设置了1/2-20规格的连接螺纹，这个螺纹规格是行业内小孔径孔锯的通用安装螺纹，能适配市面上绝大多数直径14mm到30mm区间的标准孔锯，螺纹段旁边的紧定螺钉结构，是用来锁死装到位的孔锯本体，避免开孔进给过程中孔锯和心轴之间出现相对转动，尤其是在退刀的时候，反向的扭矩很容易让孔锯松脱，这个紧定螺钉能提供足够的轴向锁紧力，保证孔锯和心轴同步转动。前端的导向钻是1/4英寸直径的高速钢麻花钻结构，导向钻的伸出长度比孔锯的切削刃长出10mm左右，开孔作业时，导向钻会先接触工件表面，先钻出一个中心定位孔，后续孔锯接触工件的时候，

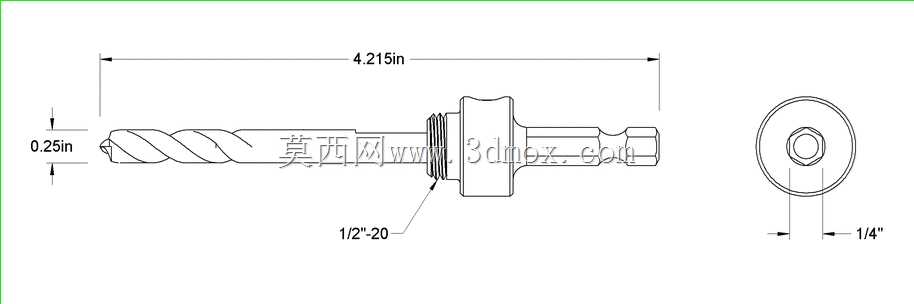

　　整个切削过程都沿着这个中心孔的轴线进给，不会出现孔位偏斜、孔壁椭圆的问题，而且导向钻和心轴本体是同轴装配，跳动量控制在0.1mm以内，能保证开孔的圆度符合装配要求。和常见的5/8-18规格无定位销心轴不同，这款心轴的尺寸边界更紧凑，整体长度控制在110mm左右，六角柄对边尺寸6.35mm，最大装夹的孔锯直径不超过30mm，非常适合在狭小空间内的开孔作业，比如配电箱开孔、家具五金安装开孔、薄壁管线开孔这些场景，不会因为心轴过长导致操作空间不足。设计的时候特意考虑了排屑空间，心轴和孔锯连接的位置预留了足够的排屑间隙，开孔过程中产生的切屑能顺着螺纹间隙排出来，不会堵在孔锯内部导致切削阻力骤增，也能避免因为排屑不畅导致的孔锯烧齿问题。另外，

　　整个心轴的同轴度公差经过严格控制，装配后导向钻和六角柄的同轴度误差不超过0.08mm，高速转动的时候不会出现明显的摆振，既能提升开孔的表面质量，也能减少电钻夹头的异常磨损，延长工具的使用寿命。在实际选型的时候，要注意这款心轴的适配边界，它不适合装夹直径超过30mm的大规格孔锯，因为大直径孔锯切削时的扭矩更大，1/2-20的螺纹连接强度不足以承受大扭矩载荷，容易出现螺纹滑牙的问题，同时它的六角柄是快换结构，不适合在大扭矩台钻上用普通三爪夹头装夹，否则会因为夹持力不足出现打滑。日常使用的时候，紧定螺钉要顶在孔锯的定位槽内，不能直接顶在螺纹面上，不然会损坏连接螺纹，导致后续孔锯无法拆装，导向钻磨损后可以单独更换，不需要更换整个心轴，能降低耗材使用成本。
