福特车用AGM启停蓄电池高精度三维结构

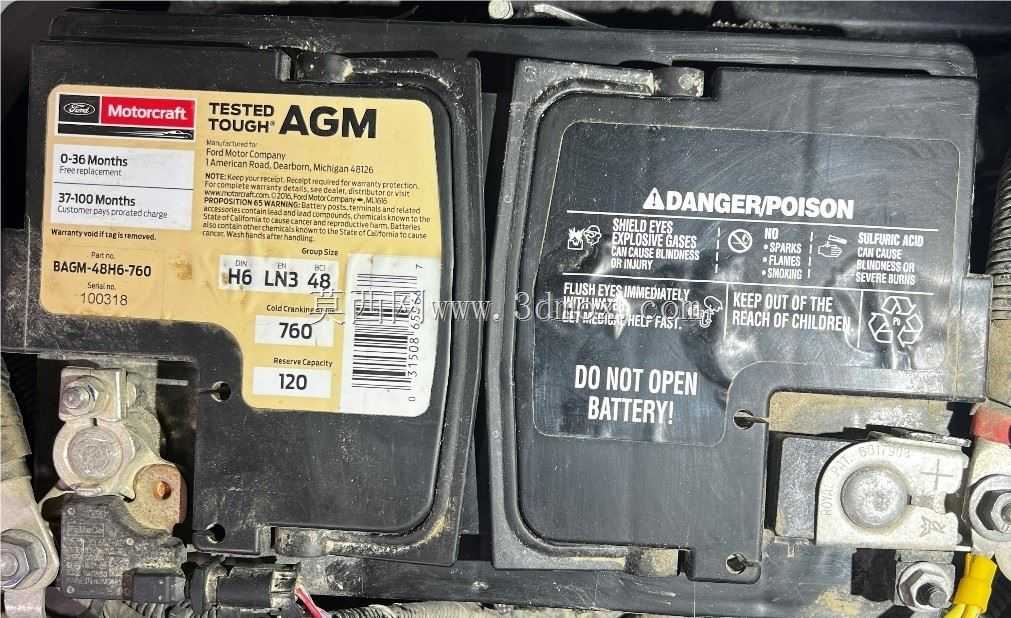

　　在整车电气架构开发与售后配件替换的三维布局工作中，车载启动蓄电池的模型精度直接影响机舱布置、线束走向、固定支架设计的合理性，这款适配福特车型的AGM 12V蓄电池三维模型，完全还原了量产件的真实结构与安装边界，可直接用于整车总布置校核、维修实训教具开发、配件逆向设计等场景。从实际装车场景来看，这类AGM蓄电池主要搭载在带自动启停功能的福特乘用车型上，相比传统富液式铅酸电池，它能够承受更频繁的大电流放电循环，在发动机反复启停的工况下保持稳定的供电能力，同时为车载ECU、影音系统、照明模块等用电设备提供持续稳压电源，即便在发动机熄火状态下也能支撑较长时间的车载电器用电需求，避免亏电导致的启动失败问题。从功能特性层面还原来看，

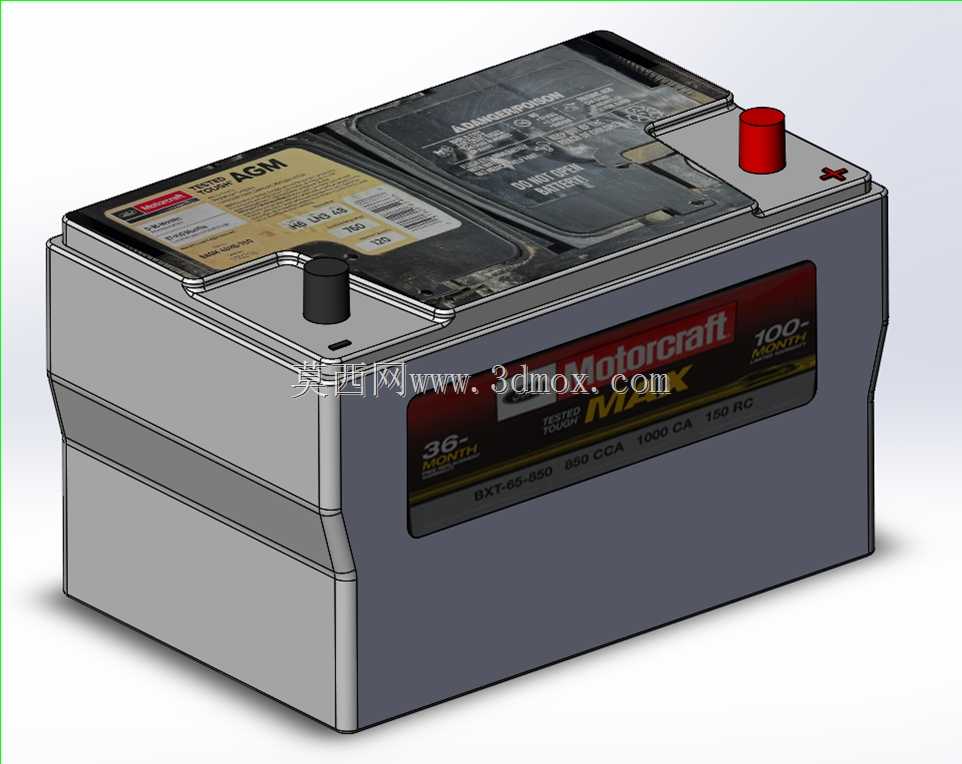

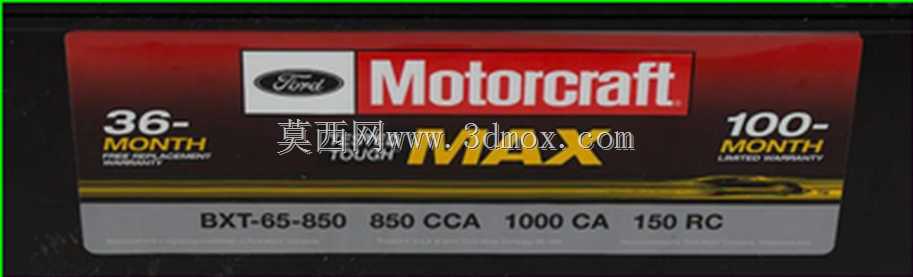

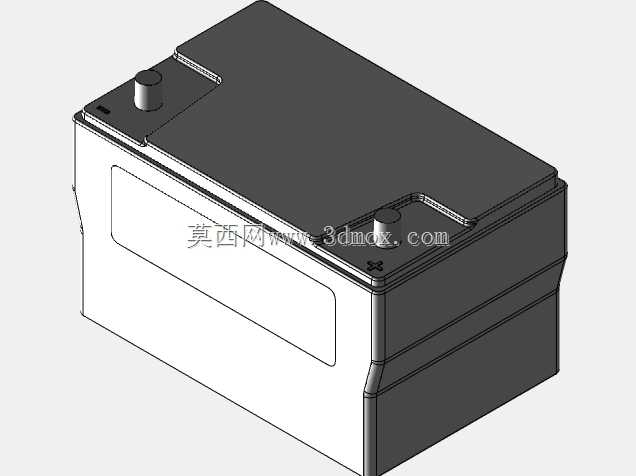

　　模型完整复刻了电池的极柱结构，红色正极保护帽、黑色负极极柱的位置、直径、突出高度完全匹配实车装配公差，正负极旁的极性标识清晰还原，能够避免线束设计阶段出现正负极接反的低级错误；电池壳体上的标签区域、加强筋结构、底部的安装定位凸台都做了1:1还原，壳体侧面的弧度、顶面的凹槽结构完全对应量产件的注塑成型特征，不会出现模型与实件安装干涉的问题。在设计思路的还原上，建模过程完全遵循汽车蓄电池的行业设计规范，首先确定电池的额定电压与容量对应的外形尺寸边界，这类760CCA冷启动电流的电池，整体长宽高尺寸符合福特车型的蓄电池安装舱位预留空间，底部的定位凸台间距完全匹配原车电池托盘的固定卡槽，不需要额外修改托盘结构就能完成装配；

　　极柱的位置设计考虑了机舱线束的最短走线距离，减少线束长度冗余带来的成本浪费与干涉风险，顶面的排气结构位置也做了准确还原，能够对应原车的排气软管安装位，避免电池工作过程中产生的气体在机舱内积聚带来的安全隐患。从安装边界的细节来看，模型完整保留了电池壳体四周的拔模斜度，这一细节是很多简化模型容易忽略的点，在做机舱布置校核时，如果忽略拔模斜度，很容易出现电池与周边冷却管路、保险盒、翼子板内衬的静态干涉，在整车动态颠簸工况下还会出现部件磨损的风险；电池顶部的提手结构、极柱的螺纹规格也做了对应还原，能够支持固定压片、线束端子的装配模拟，在做维修拆装模拟时，可以完整演示蓄电池的拆卸、吊装、接线的全流程动作，不会出现结构缺失导致的模拟动作失真。

　　不同于普通的简化外观模型，这款模型的结构细节能够支撑多场景的工程应用，在新车型改装副电瓶的设计工作中，可以直接调用该模型作为参考，匹配双电瓶隔离器的安装位置、线束线径的选型计算；在汽车维修教学的三维课件开发中，能够用该模型演示蓄电池的检测、更换、搭电的标准操作流程，让学员直观理解蓄电池的安装定位逻辑、极柱识别要点；在配件生产的逆向开发环节，模型的尺寸精度可以直接作为模具开模的参考基准，减少逆向扫描的工作量，缩短配件开发的周期。另外，模型还原了AGM电池的壳体密封结构特征，这类阀控式密封电池不需要额外添加电解液，壳体的密封结构设计直接影响电池的使用寿命，模型上的阀控盖位置、密封胶条的安装槽都做了准确呈现，能够帮助设计人员理解这类免维护电池的结构原理，在做电池周边防护结构设计时，避开阀控盖的位置，保证电池工作过程中内部压力能够正常释放，避免出现壳体鼓胀的问题。在电气匹配层面，模型对应的电池参数能够支撑整车电气负载的匹配计算，120分钟的备用容量、760CCA的冷启动电流，能够满足低温环境下的发动机启动需求，在做低温启动性能仿真时，可以将该模型的尺寸参数、极柱位置导入仿真环境，模拟低温工况下的供电线路压降，优化线束的线径与走向，保证极端环境下的启动可靠性。
