旋钮式带六角螺母伸缩弹簧钢柱塞结构

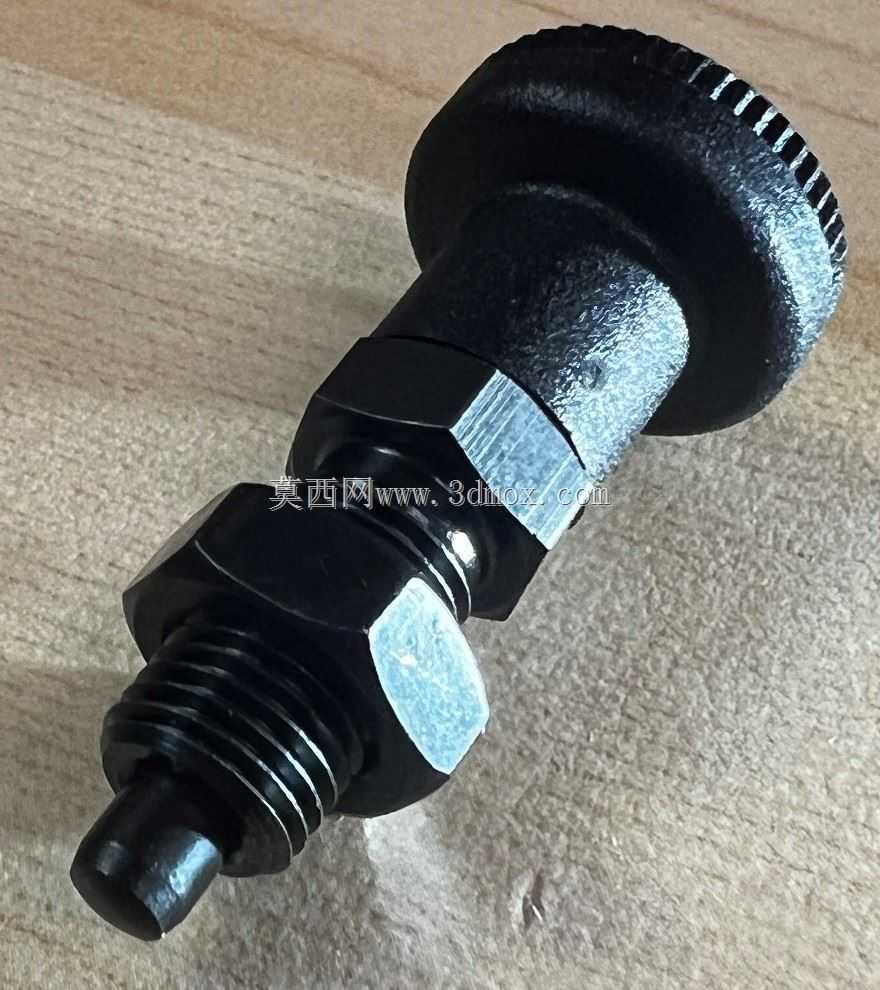

　　在工装夹具定位、通讯设备快拆结构、小型检测治具的日常设计选型中，伸缩弹簧柱塞是出镜率极高的定位压紧元件，这款旋钮式钢柱塞的设计，完全围绕手动快速调节、频繁插拔定位的工况做了针对性优化，区别于尾部滚花直拧的小型柱塞，这款产品特意在螺纹段增加了一体式六角螺母结构，安装时不需要额外搭配锁紧螺母，直接用开口扳手卡住六角位就能完成螺纹紧固，避免了常规柱塞安装时尾部受力导致内部弹簧预紧力偏移的问题。从实际使用场景来看，这类柱塞常被用在通讯设备的模块快装结构上，比如机箱内的插拔式功能板定位，不需要额外工具，手动拧动尾部滚花旋钮就能带动内部销体回缩，对准安装孔位后松开旋钮，弹簧自动推动销体弹出卡入定位孔，完成模块的快速固定，相比螺丝锁附的结构，

　　拆装效率能提升60%以上，同时不会出现螺丝掉落丢失的问题，在户外通讯设备维护、生产线快速换型治具上的适配性极强。从功能特性上看，这款柱塞的销体采用淬硬钢材质，头部做了圆弧过渡处理，插拔时不会刮伤定位孔的内壁，长期频繁使用也不会出现销头磨损导致定位间隙过大的问题；内部弹簧的预紧力经过匹配设计，销体弹出时的顶紧力刚好能满足常规定位的抗剪切需求，同时手动拧动旋钮回缩时的阻力不会过大，操作人员单手就能完成操作，不会出现拧不动或者回弹无力的情况。设计思路上，这款柱塞没有采用分体式的螺母搭配结构，而是把六角锁紧位直接集成在柱塞本体的螺纹段中部，一方面减少了装配零件数量，降低了整体的装配公差累积，另一方面安装时六角位的受力点距离安装面板更近，

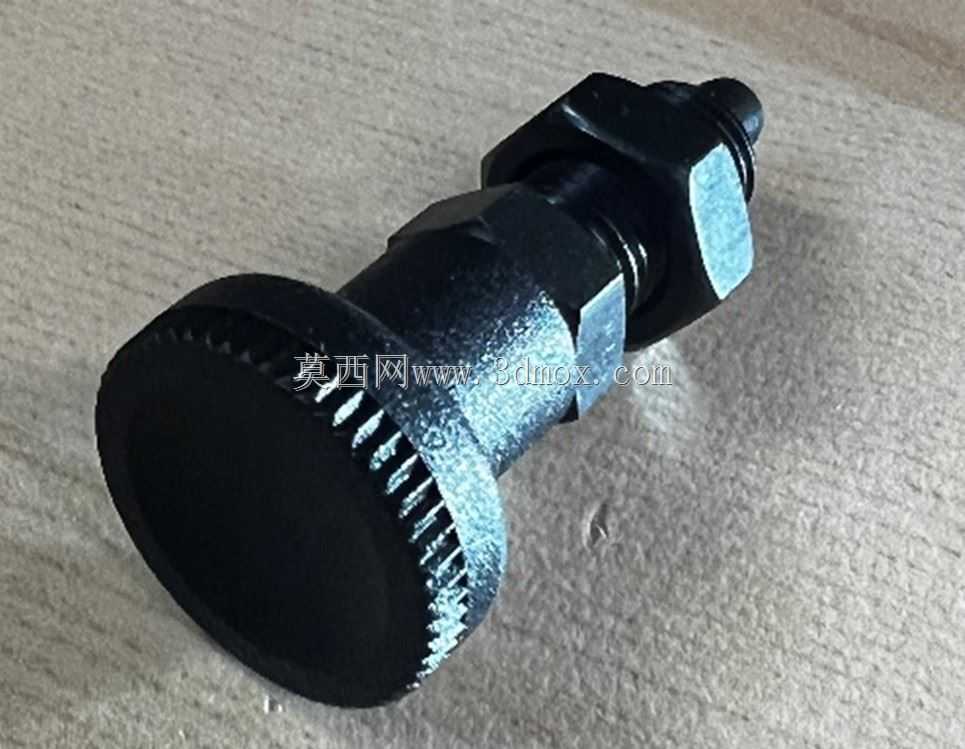

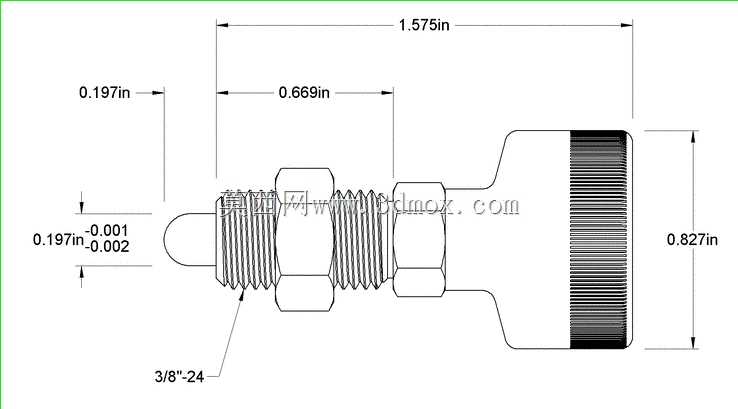

　　拧紧时不会对柱塞内部的弹簧腔产生额外的弯矩，能有效延长内部密封结构和弹簧的使用寿命；尾部的滚花旋钮采用大直径设计，滚花的齿距和深度做了优化，即使操作人员戴薄劳保手套操作，也能获得足够的摩擦力，不会出现打滑的情况，旋钮和本体之间做了限位结构，旋钮拧到最大回缩位置时不会和本体脱开，避免了内部弹簧弹出导致零件散架的问题。外形尺寸与安装边界方面，这款柱塞的伸出销体直径为0.197英寸，适配的安装定位孔公差可以控制在H7级别，能获得零间隙的定位效果；连接螺纹为3/8-24统一细牙螺纹，螺纹段的长度足够适配3mm到10mm厚度的安装面板，不需要额外加工沉台，直接在面板上攻对应规格的螺纹孔就能完成安装；整体总长度为1.575英寸，销体完全缩回时，

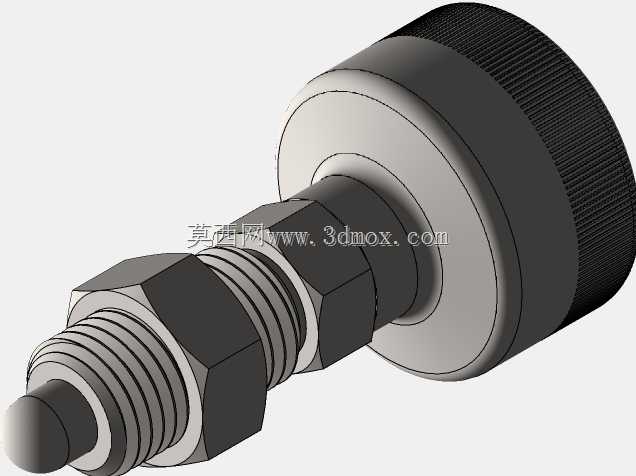

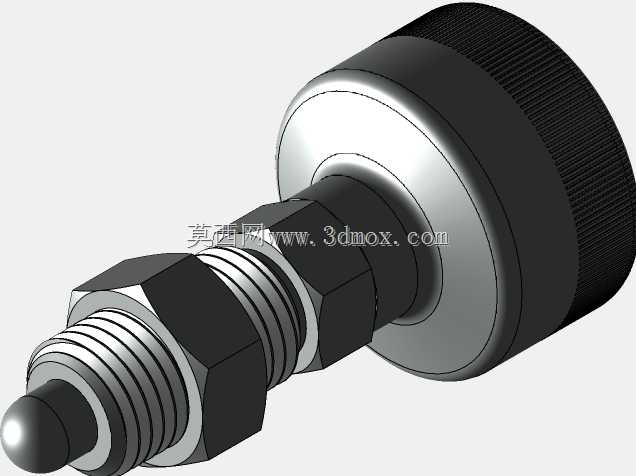

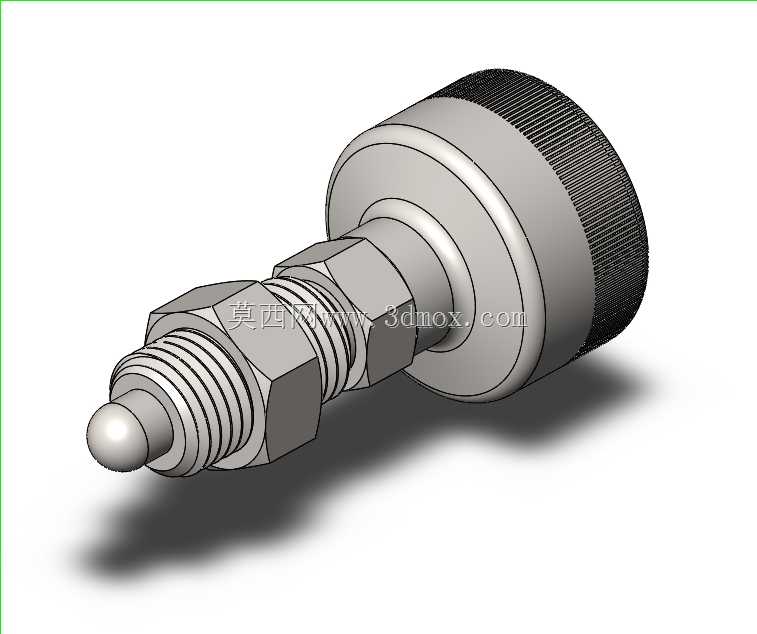

　　销头端面和本体安装端面齐平，不会突出面板表面，避免了安装时销体和其他零部件产生干涉；六角螺母位的对边尺寸符合标准扳手的开口尺寸，不需要定制专用工具，现场安装维护的通用性极强。在实际建模选型时，需要注意这类柱塞的弹簧行程要匹配实际的定位深度需求，这款柱塞的销体行程足够应对常规的快拆定位场景，安装时要注意螺纹的拧入深度，不要让螺纹末端顶到内部的弹簧腔，避免影响销体的正常伸缩；如果是用在有振动的工况下，可以在六角位和安装面板之间加一个薄弹垫，防止长期振动导致柱塞松动移位，不需要额外涂螺纹胶，方便后期维护拆卸。
