黄铜快插外螺纹气动液压管路接头

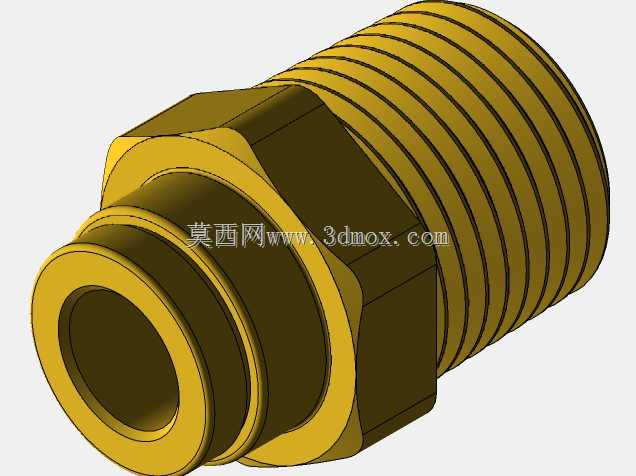

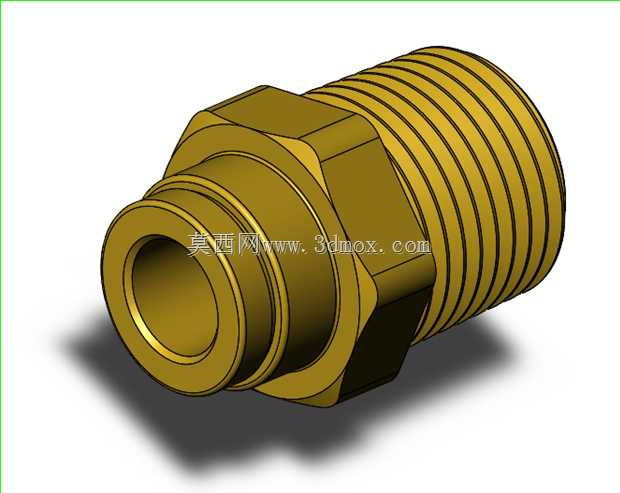

　　在气动控制回路、低压燃油输送、真空吸附系统、压缩空气配送这类工业管路布设场景里，接头作为管路衔接的核心基础零件，其密封可靠性、安装便捷性直接决定整套管路系统的运行稳定性。这款黄铜材质的异径接头，一端采用3/8规格的推入式快接结构，另一端为1/2规格的NPT外锥管螺纹，中间设置7/8规格的六角拧动台，适配多类介质输送场景的管路变径衔接需求。

　　从实际应用场景来看，这类接头常出现在小型自动化设备的气路排布、实验室真空管路搭建、小型燃油设备的油路接驳、车间压缩空气支管路变径连接等工况中，快插端可直接对接对应外径的硬质尼龙管、软质PU气管或者金属导油管，无需额外套丝或者加装卡套，管路安装时只需将管材完全推入快接端口，内部的弹性卡爪就会自动卡紧管材外壁，配合内置的丁腈橡胶密封圈实现端面密封，日常维护拆换管路时，只需按下快接端的释放卡环即可拔出管材，单节点拆装耗时不超过十秒，能大幅降低现场管路布设、后期运维的人工成本。NPT外螺纹端采用美制锥管螺纹标准，螺纹自身带1:16的锥度，拧入对应内螺纹端口时，螺纹牙型之间会通过挤压形变形成密封，常规工况下缠绕适量生料带或者涂抹少量螺纹密封胶，即可承受最高1兆帕左右的流体压力，适配压缩空气、低压燃油、惰性气体、真空等多种介质的输送需求，不会出现介质渗漏问题。

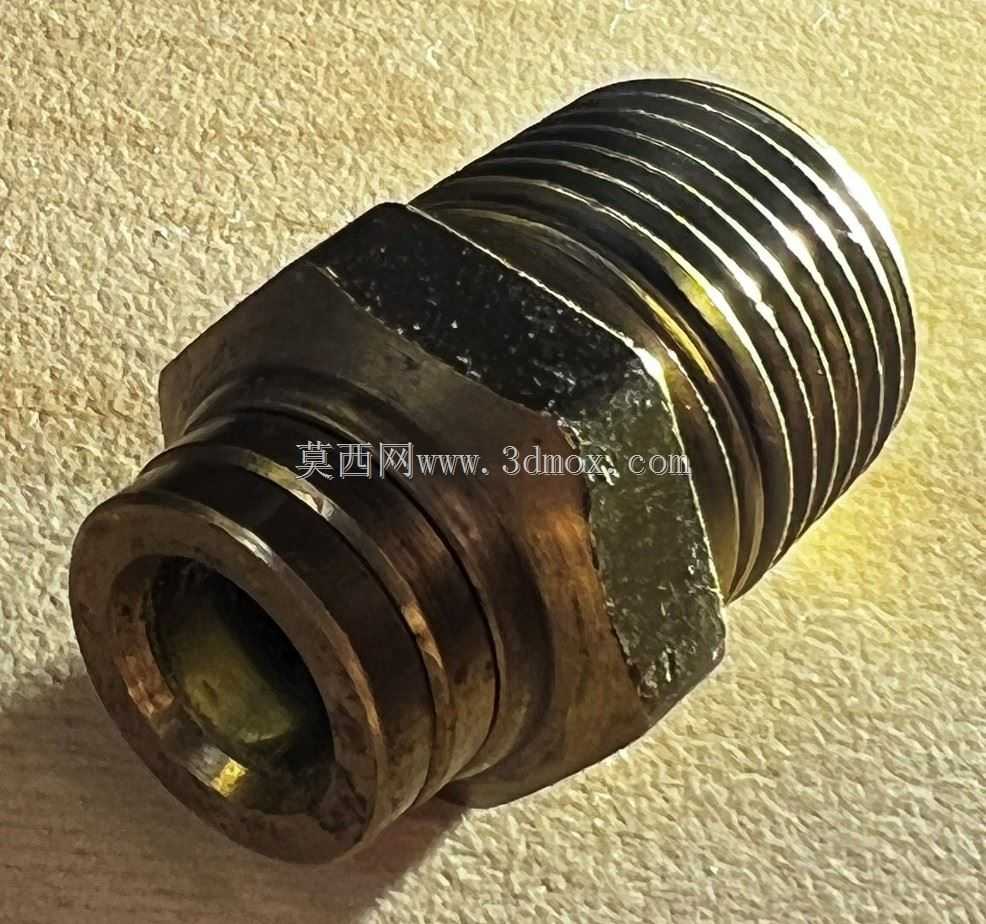

　　从结构设计逻辑来看，这款接头的六角拧动台设置在快插端与外螺纹端的衔接位置，7/8英寸的对边尺寸完全适配常规活动扳手、开口扳手、套筒的拧动尺寸，现场安装时无需定制特殊工装，用常规工具即可完成拧紧操作，拧动过程中受力点直接作用在接头主体上，不会损伤快插端的密封结构或者外螺纹的牙型。接头整体采用黄铜棒料一体车削加工而成，材质本身具备优异的切削加工性能，车削成型后表面粗糙度低，快接端的内孔、密封槽位置无需额外打磨即可达到密封要求的精度，同时黄铜材质的抗腐蚀性能较好，在常规空气、燃油、水环境下不会出现锈蚀卡死的问题，使用寿命远高于普通铁质镀锌接头，即使在长期暴露在车间潮湿空气的工况下，也不会因为锈迹粘连导致后期拆换困难。

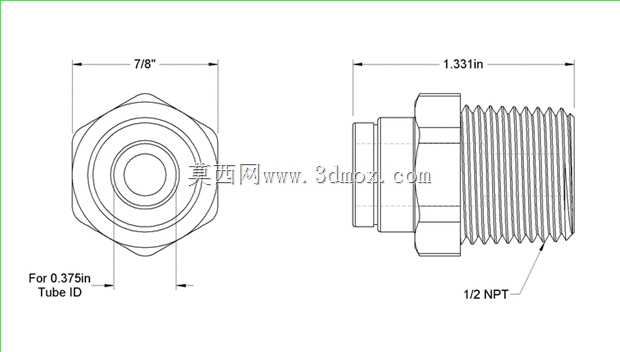

　　从安装边界尺寸来看，这款接头的六角台最大外径对应7/8英寸对边尺寸，安装时需要在接头径向预留至少15毫米的扳手操作空间，避免因为空间不足导致扳手无法卡入六角台，无法完成拧紧操作；外螺纹端的有效啮合长度对应1/2NPT螺纹的标准拧入深度，设计时需要在对接的阀块、管路端面上预留足够的螺纹孔深度，避免螺纹拧入不到位导致密封失效；快插端的插入深度对应3/8规格快插接头的标准管材插入量，现场布管时需要在管材端部做好插入深度标记，避免管材插入不到位导致承压时脱管、渗漏。整体流道采用等通径设计，快插端到外螺纹端的内孔过渡位置没有突兀的变径台阶，介质流经接头时的压力损失极小，不会因为接头局部节流导致管路末端的压力不足，适配对流量稳定性有要求的气动、液压回路使用。在真空系统应用场景下，这款接头的快插密封结构可承受最高-0.098兆帕的真空度，不会因为负压作用导致外部空气渗入管路，保证真空回路的负压稳定性，可直接用于小型真空吸盘、真空发生器的管路衔接。
