15英寸TruVu工业级触摸式计算机显示器

　　这款15英寸触摸显示终端的设计，最初是面向工业现场人机交互场景做的定向开发，区别于普通消费级显示器，它的结构强度、安装适配性都围绕工业环境的实际使用需求做了针对性优化。从实际落地的场景来看，这类显示终端常被部署在生产线工位操作台、设备控制柜嵌入式安装位、车载移动作业舱、自助服务终端柜体等位置，作为设备运行状态可视化、操作指令输入输出的核心交互载体，替代传统的物理按键+分立指示灯的交互模式，让设备参数调整、运行数据查看、故障信息调取都能通过触控操作直接完成，大幅降低现场操作人员的交互学习成本。

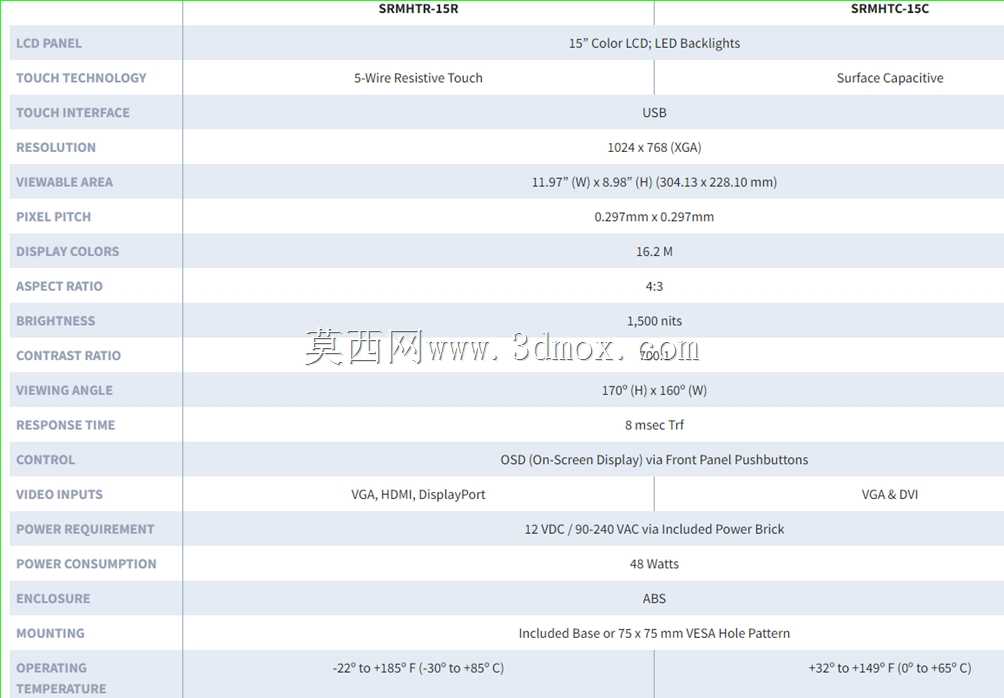

　　设备的核心显示参数采用1024×768的XGA分辨率，屏幕纵横比为经典的4:3比例，这个比例选择并非随意设定，而是考虑到大量工业控制软件、老旧设备的上位机界面都是基于4:3的显示比例开发，若采用宽屏显示器会出现界面拉伸变形、显示区域裁切的问题，4:3的比例能完美兼容存量工控软件的显示需求，不需要额外做界面适配调整。屏幕表面集成触控层，支持直接手指触控操作，省去了外接鼠标、键盘的空间占用，在空间紧凑的设备柜体、移动作业场景下实用性更强。

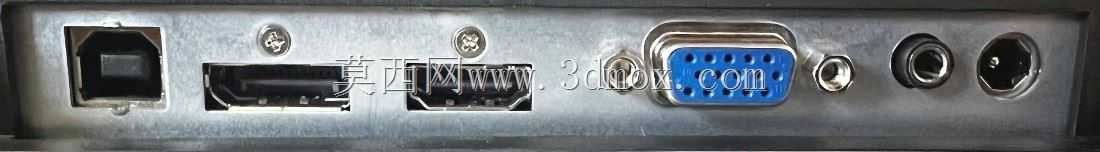

　　结构设计上，整机采用方正的高强度塑料外壳，屏幕边框做了适度加宽处理，一方面能为内部的液晶面板、触控控制板、电源驱动板提供足够的安装固定空间，边框内侧预留的缓冲胶条安装位，能在设备受到外力冲击、振动时吸收冲击能量，避免液晶面板受应力损坏；另一方面加宽的边框也为嵌入式安装时的压边固定提供了足够的受力面，不管是嵌入式装在柜体开孔上，还是通过壁挂支架安装，都能保证固定结构的稳定性。机身下侧的接口区域做了内凹设计，将电源接口、视频信号接口、触控通讯接口都布置在这个内凹区域，既可以避免外接线缆的接头突出机身影响安装贴合度，也能在一定程度上阻挡粉尘、溅液直接侵入接口位置，适配工业现场多尘、偶尔有液体溅落的使用环境。

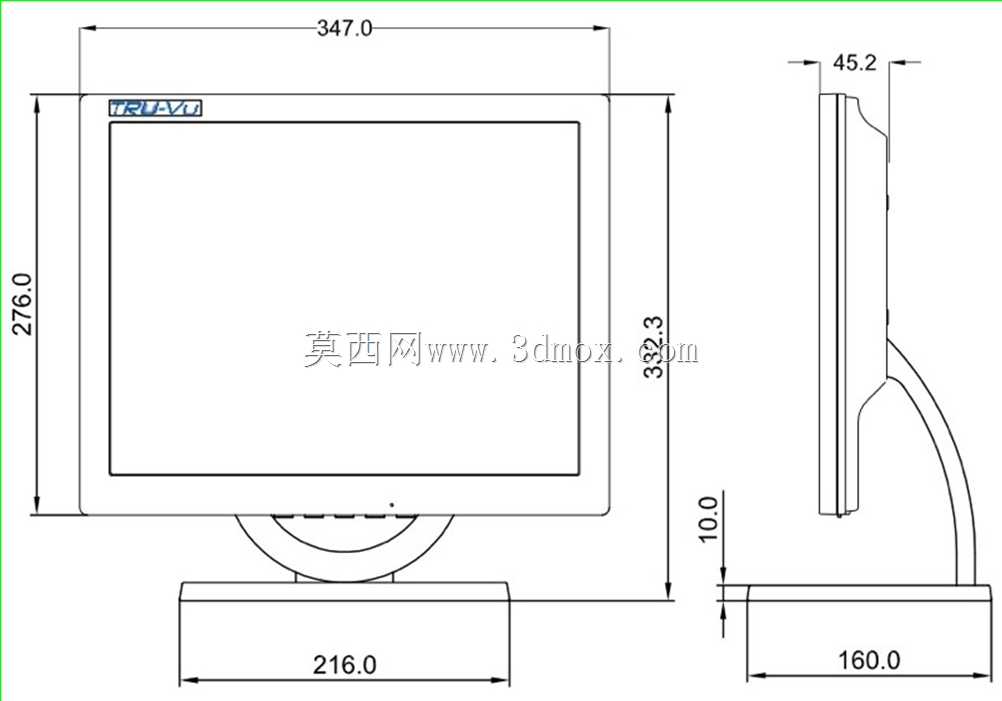

　　安装适配性是这款产品设计时的核心考量点之一，整机背部预留了标准75mm方形VESA安装孔位，这个孔位是显示设备壁挂、支架安装的通用标准，意味着它可以直接适配市面上绝大多数的通用显示器壁挂架、悬臂支架、立式桌面支架，不需要单独开发定制安装转接件，能大幅降低现场安装的配件成本与施工难度。除了标准VESA安装之外，外壳的结构尺寸也做了精准控制，可直接匹配标准15英寸嵌入式安装柜体的开孔尺寸，安装时只需要将机身从柜体正面嵌入开孔，通过侧边的固定卡扣或者压片就能完成固定，安装效率很高。

　　从实际使用的可靠性角度出发，这款显示器的结构设计也做了很多细节考量：机身外壳的接缝处都做了错位止口设计，能减少粉尘从接缝位置进入机身内部的概率；屏幕前面板和边框的贴合位置采用密封胶条填充，可应对正面的少量液体溅落；内部电路板的固定位置都设计了减震胶垫安装柱，在设备伴随生产设备、移动载具产生振动时，能避免电路板受振动出现接插件松动、元器件虚焊的问题。触控层的选择也偏向工业使用场景，采用电阻式触控方案，哪怕操作人员佩戴劳保手套也能正常完成触控操作，不会像电容屏一样出现戴手套无法识别、表面有水时触控失灵的问题，完全适配工业现场操作人员佩戴防护手套作业的实际使用习惯。

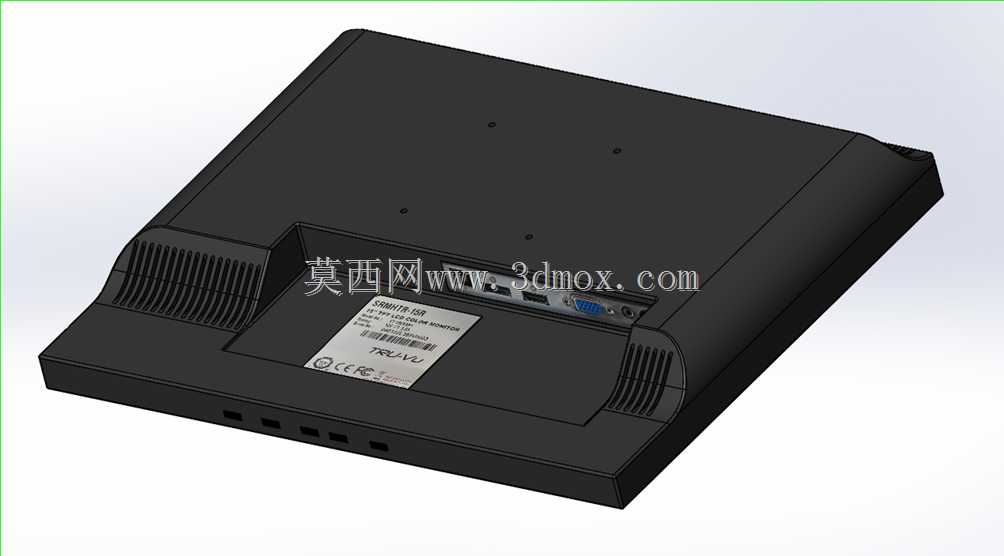

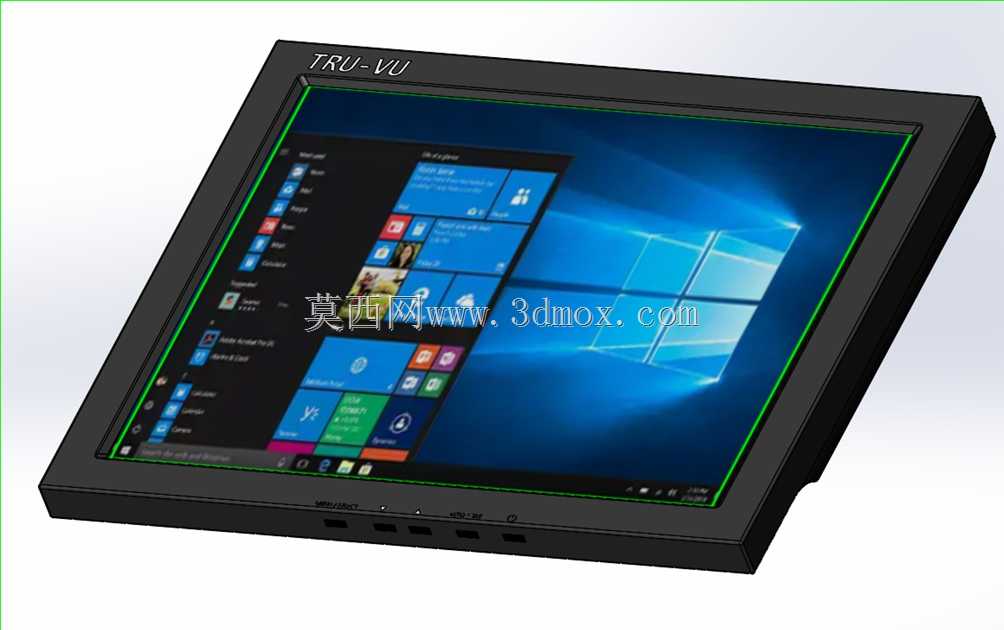

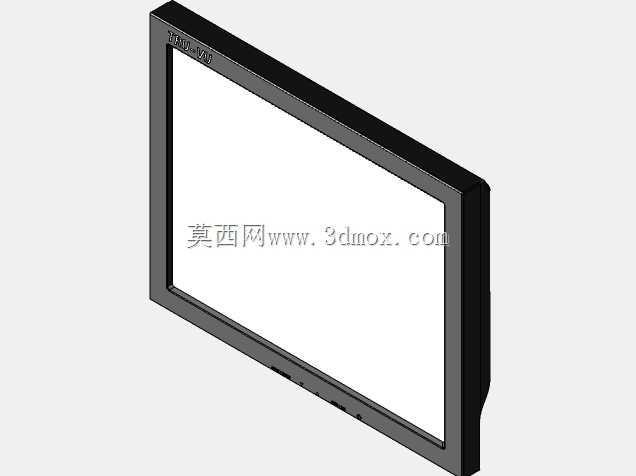

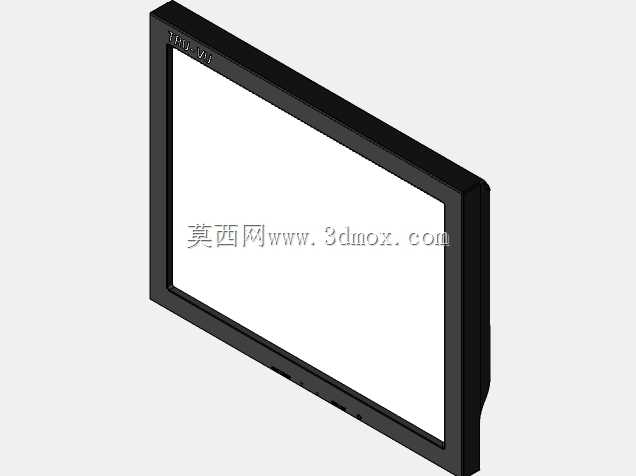

　　在三维建模层面，这款模型完整还原了产品的所有结构细节，包括外壳的分型线位置、接口的具体形状与排布、边框的倒角弧度、背部VESA安装孔的位置与深度、屏幕显示区域的边界尺寸，不管是用来做设备柜体的安装干涉校验、人机交互工位的布局仿真，还是做自助终端的整体方案展示，都能提供精准的尺寸参考，避免设计阶段出现安装尺寸不匹配、操作空间预留不足的问题。模型的外观细节也做了写实还原，包括机身上部的品牌标识位置、下边框的状态指示灯预留位、外壳表面的磨砂质感处理，能直接用于方案汇报的可视化展示，不需要额外做外观细节的调整。
