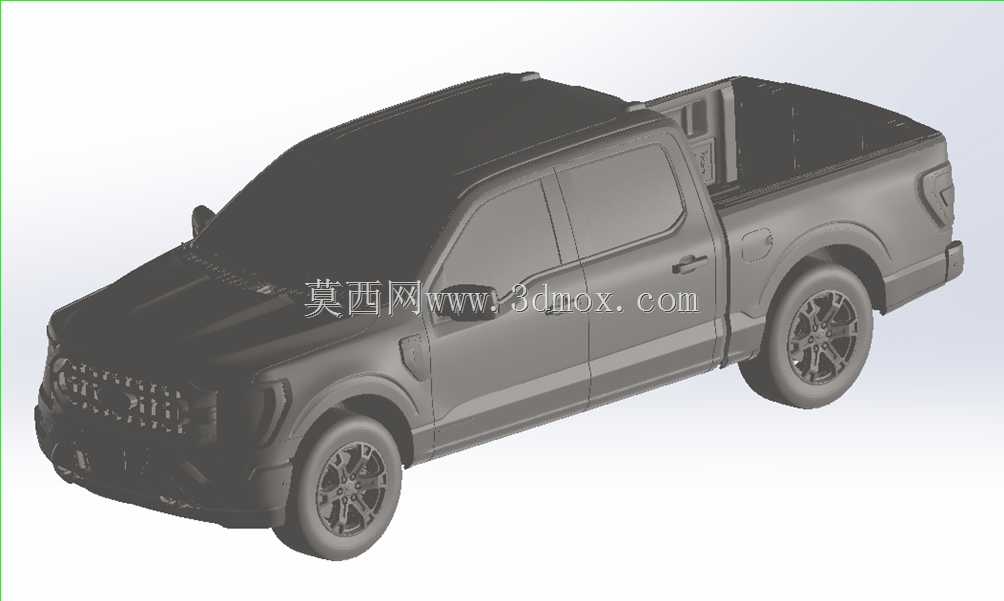

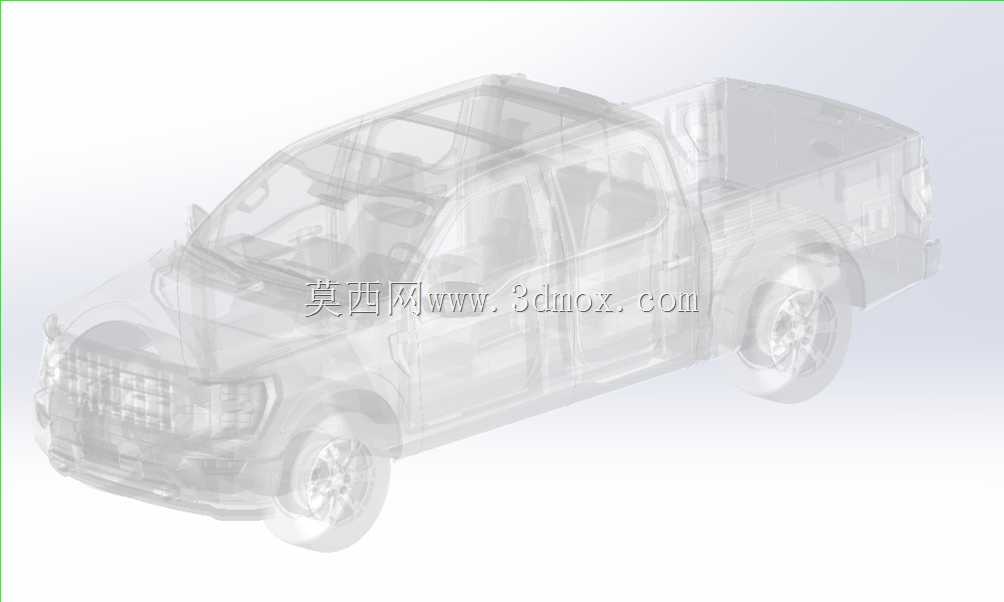

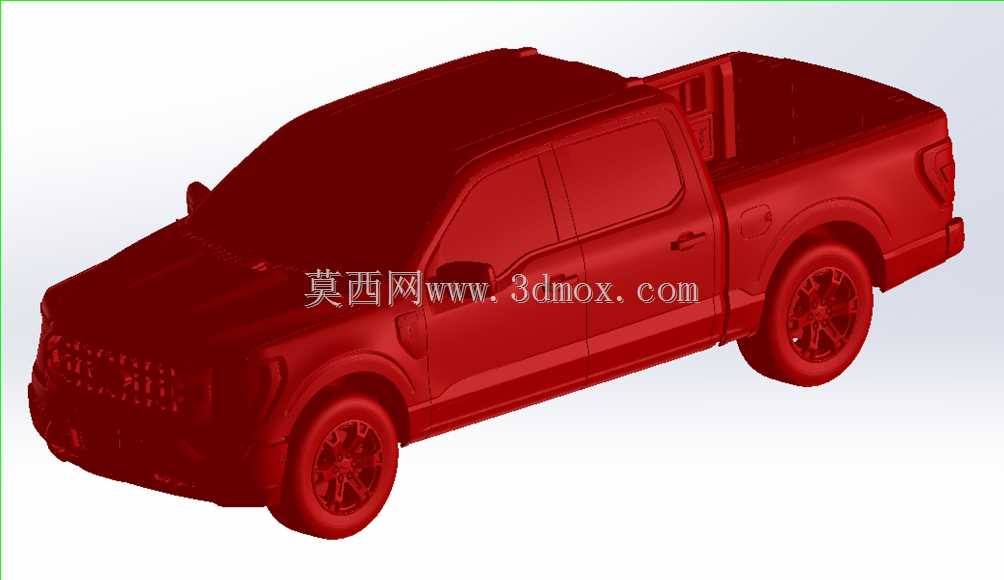

2021款福特F150XLT双排皮卡整车结构

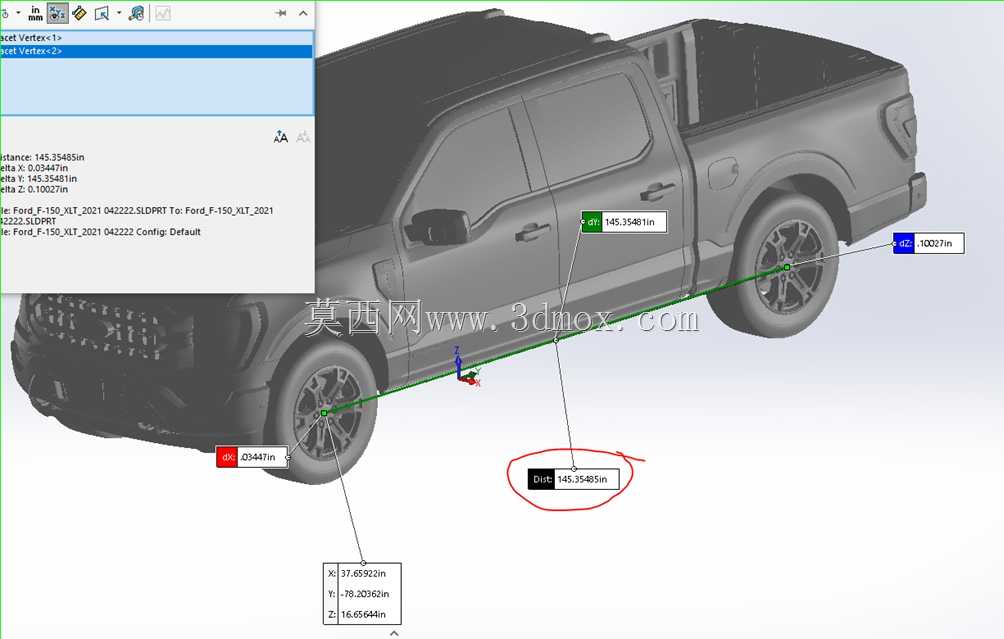

　　这款全尺寸双排皮卡的三维结构，在商乘两用场景的适配性上做了非常多贴合实际使用需求的设计考量。日常使用中，这类车型既可以满足家庭多成员出行的载人需求，双排座舱的布局能够提供充足的乘坐空间，同时后部开放式货箱又能承载大尺寸、异形的工程物料、户外装备或者生产物资，在城郊通勤、工程外勤、户外作业、非铺装路面通行等场景下都有很高的适配性。从结构设计逻辑来看，整车采用非承载式车身的基础布局思路，车架作为核心承载结构，兼顾了铺装路面行驶的舒适性与非铺装路面的抗扭性能，轴距设定为145英寸，这个尺寸边界在保证货箱有效装载长度的同时，也控制了整车的转弯半径，避免全尺寸车型在城市狭窄路段、停车场挪车时通过性不足的问题。外观曲面的设计上，

　　前脸采用大尺寸进气格栅的结构，既满足大排量发动机工作时的散热进气需求，也通过硬朗的棱线走向降低高速行驶时的风阻系数，车身侧面的腰线从翼子板一直延伸至车尾，在冲压成型时能够提升侧围钣金的结构刚度，减少行驶过程中的钣金共振。座舱部分的结构设计充分考虑了人机工程学，车门开启角度能够满足不同体型乘员上下车的需求，车门内饰板的结构预留了车窗控制、扶手、储物空间的安装位置，仪表台的结构布局按照驾驶操作的可达性做了分区，常用控制按键都布置在驾驶员手部无需大幅移动即可触及的范围。货箱部分的结构做了加强设计，货箱边缘的防滚架结构既可以在装载超长物料时起到限位作用，也能在车辆发生翻滚时为座舱提供额外的防护支撑，

　　货箱内部的固定锚点位置按照常用货物的捆绑固定需求做了均匀布置，能够适配不同尺寸货物的捆绑固定需求。底盘部分的结构布局中，悬架系统的安装点位经过反复校核，前悬架采用适配重载需求的结构形式，能够承受非铺装路面行驶时的冲击载荷，后悬架针对货箱重载的场景做了刚度匹配，空载状态下不会过度弹跳，满载状态下也能保证足够的支撑性，避免悬架压缩量过大影响行驶稳定性。轮拱的空间尺寸做了充分预留，既可以适配原厂规格的轮胎，也给后期更换大尺寸越野轮胎、调整悬架高度留出了足够的安装边界，不会出现转向时轮胎与轮拱、翼子板发生干涉的问题。整车的管线布置沿着车架纵梁的走向排布，预留了足够的固定点位与防护空间，避免越野场景下飞溅的碎石、托底时的凸起对管线造成损伤。

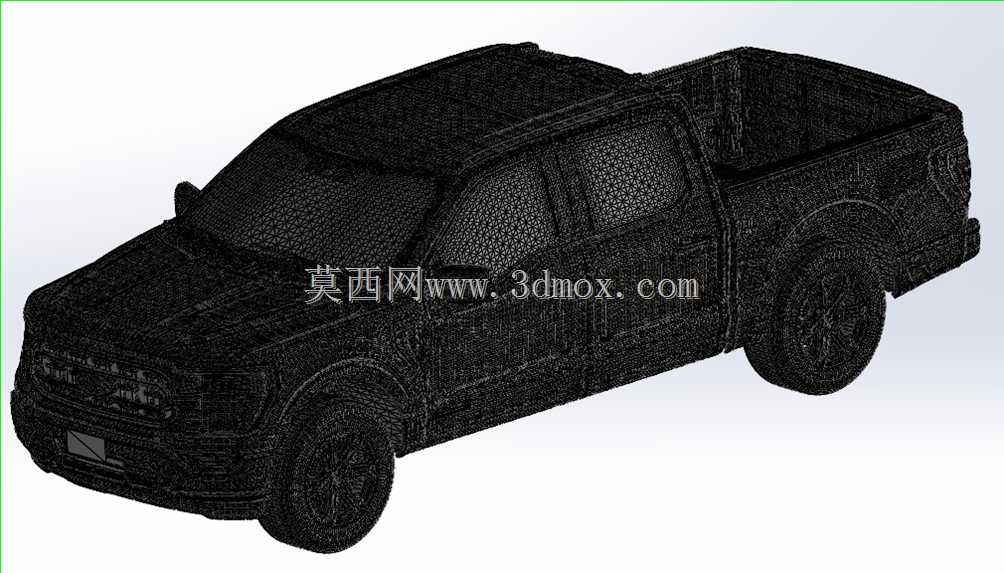

　　油箱、排气系统等底盘附属部件的安装位置都高于车架最低平面，在非铺装路面行驶时能够减少托底造成部件损坏的概率。前后保险杠的结构采用兼顾防护与行人保护的设计，下部的结构能够在低速碰撞时吸收冲击能量，减少车身结构的损伤，同时上部的安装点位预留了改装辅助灯、绞盘等附件的空间，适配用户后期的功能拓展需求。在建模精度上，整车的外覆盖件分缝、安装卡扣位置、钣金搭接关系都按照实车的装配逻辑做了还原，能够用于整车外观改装方案的验证、周边配套附件的结构设计、车辆展示动画的制作，也可以作为商用车结构设计的参考案例，帮助设计人员理解全尺寸皮卡的整车布局逻辑、尺寸边界控制、承载结构设计的思路，在做同类车型的改型设计、专用作业车辆的底盘改装时，能够直接参考其轴距、轮距、安装点位的参数匹配逻辑，减少前期方案校核的工作量。
