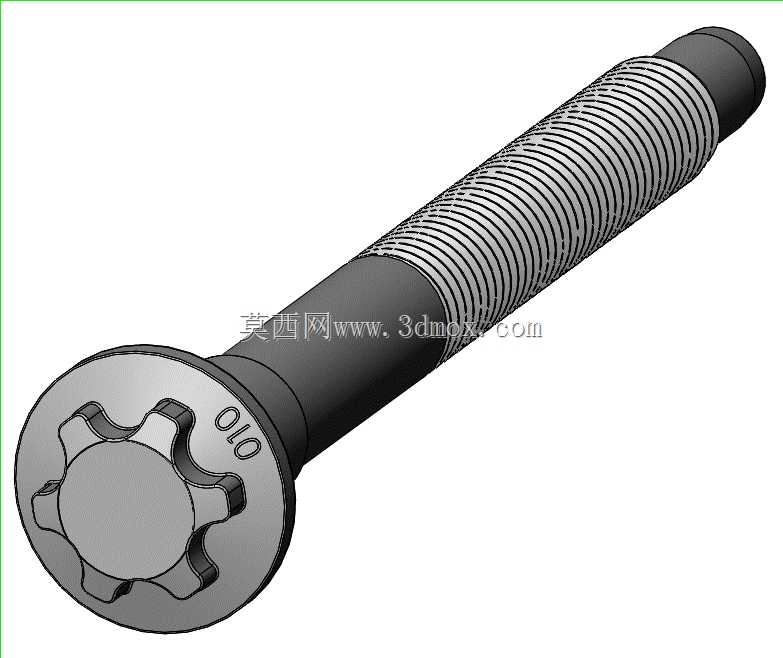

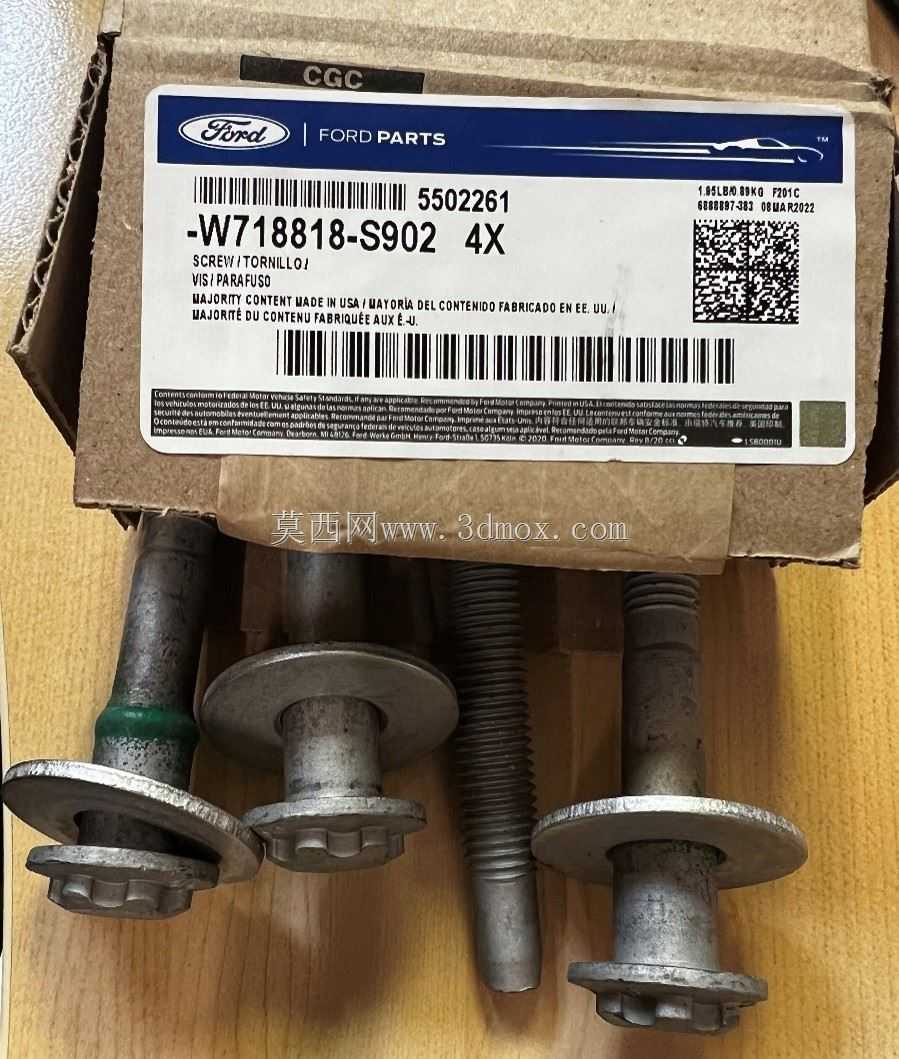

皮卡底盘用M14规格EP24花型法兰螺栓

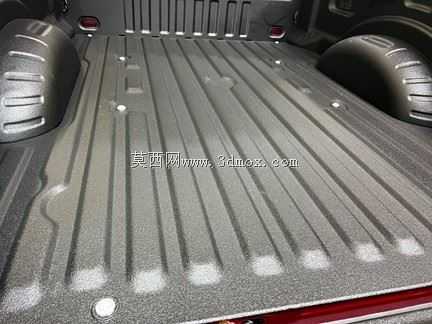

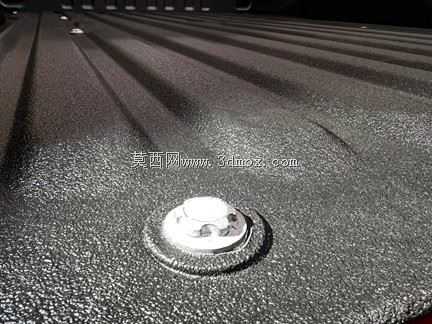

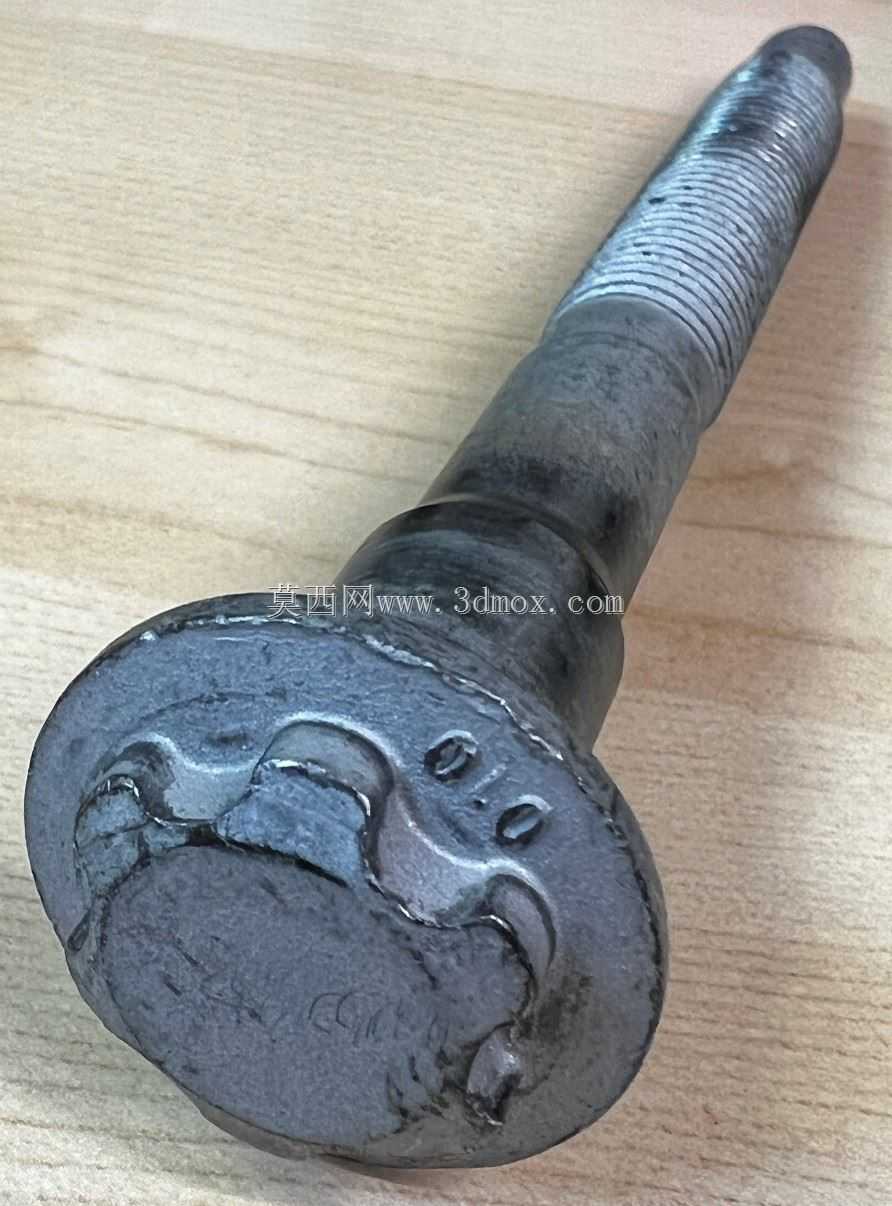

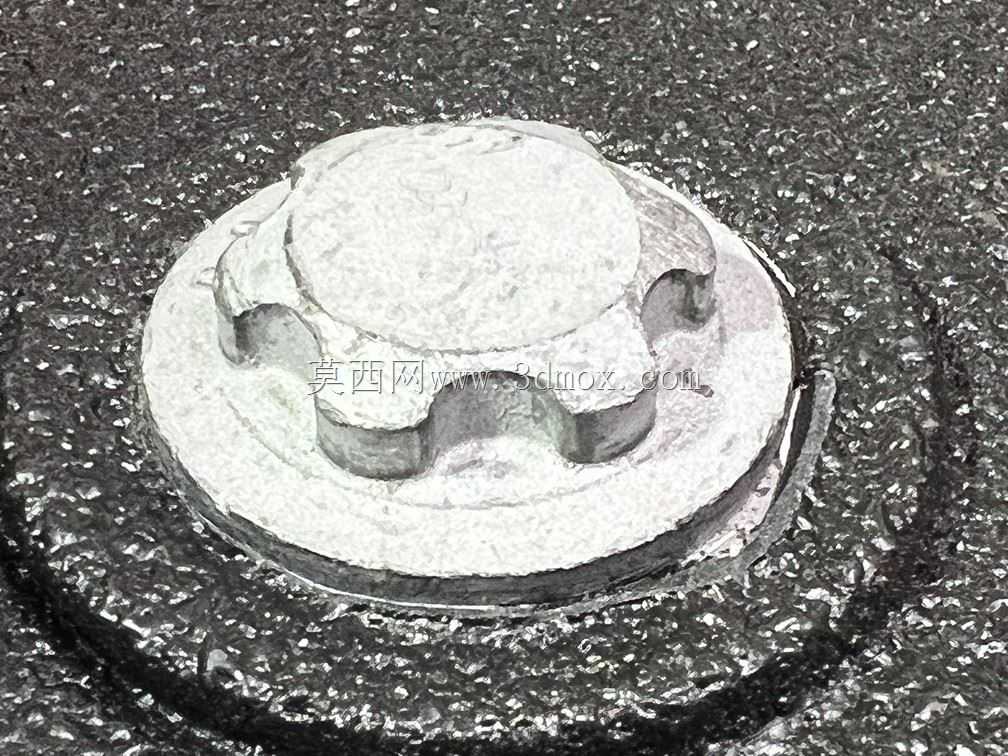

　　在皮卡车型的底盘结构设计中，货厢与车架的连接可靠性直接决定了车辆重载工况下的行驶安全性，这类法兰面花型螺栓就是针对货厢底座安装点开发的专用紧固件。不同于普通外六角螺栓，该款螺栓采用EP24规格的Torx花型驱动结构，驱动面与花键的接触面积更大，拧紧过程中不会出现打滑滑牙的问题，能够承受更高的拧紧扭矩，适配底盘装配工位的自动化定扭拧紧工艺，也能降低售后维修时的工具滑脱风险。螺栓头部集成了一体式法兰结构，法兰下方配套14mm厚度的平垫圈，不需要额外加装垫片就能增大与被连接件的接触承压面积，分散安装点的压应力，避免车架或货厢底座的钣金接触面在长期颠簸载荷下出现压溃变形，同时法兰面的压紧作用也能提升连接副的防松性能，

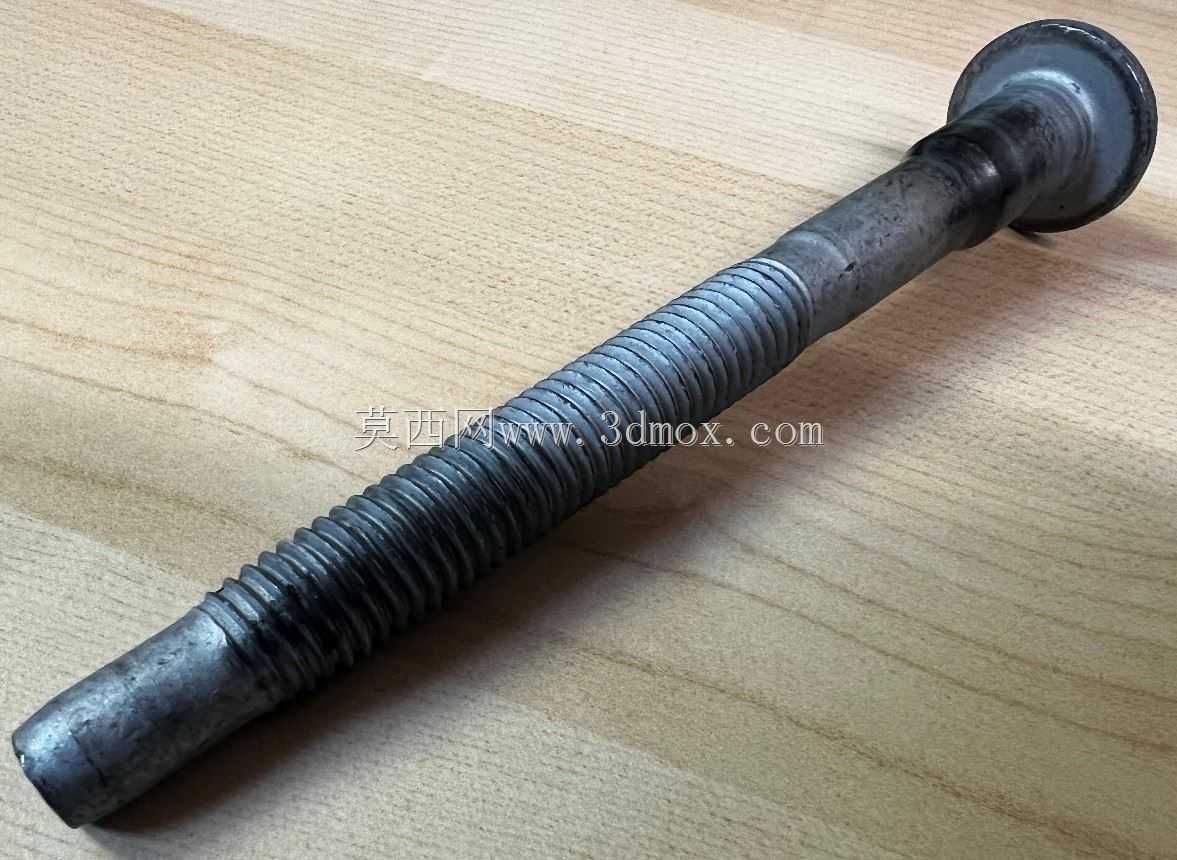

　　适配非铺装路面行驶时的持续振动工况。螺纹部分采用M14-2.0的公制粗牙规格，2mm的螺距兼顾了装配效率与螺纹连接强度，螺栓总长度为150mm，其中有效螺纹段长度覆盖了货厢底座支架、车架纵梁安装面以及锁紧螺母的全部啮合厚度，螺纹末端的爪形尖端与螺纹起始端对齐，装配时能够快速对准安装孔，不需要额外的导向工装就能完成盲孔位的穿装作业。从设计匹配角度来看，同一款车型的货厢底座共设置8个安装点，靠前的6个安装点因为靠近驾驶室侧，纵梁与货厢支架的叠层总厚度更小，采用130mm长度的同规格螺栓，靠后的2个安装点因为叠加了后悬置的加强支架，叠层厚度更大，因此匹配150mm长度的该款螺栓，两种长度的螺栓头部驱动规格、法兰直径、螺纹参数完全一致，

　　能够减少装配线的工具种类与物料管理成本。花型驱动结构的深度设计经过反复验证，既能够保证标准EP24套筒完全啮合，不会出现套筒过深顶到安装面的问题，也不会因为驱动槽过浅导致大扭矩拧紧时崩齿。螺栓杆部的光杆段与螺纹段的同轴度控制在0.1mm以内，穿装时不会卡滞在多层钣金的同轴安装孔内，光杆部分的表面粗糙度控制在Ra1.6以下，降低穿装过程中的摩擦阻力，同时也能减少杆部与安装孔壁的微动磨损，避免长期使用后出现连接孔扩孔的问题。法兰面的下表面做了平面度处理，压紧后能够与平垫圈完全贴合，不会出现局部应力集中导致的垫圈变形。在实际装车验证中，该款螺栓需要通过整车的10万公里强化坏路试验，经过搓板路、卵石路、扭曲路等多种极端路况的循环测试后，

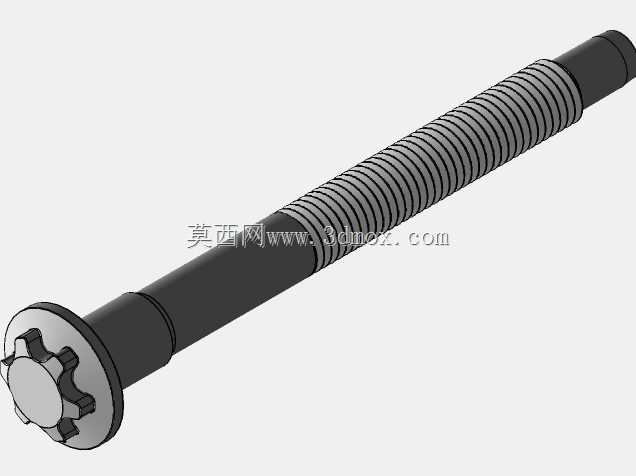

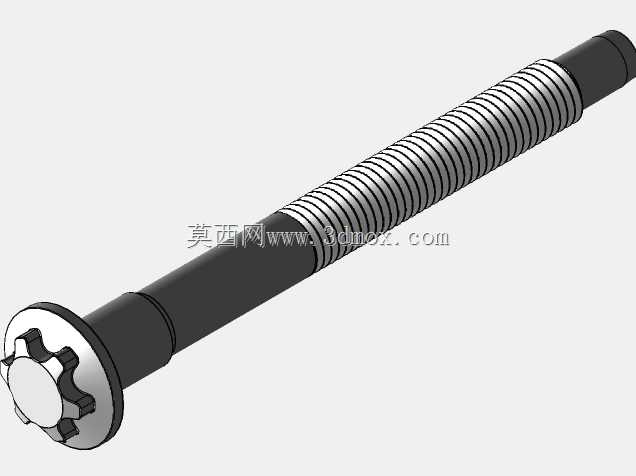

　　螺栓的剩余轴力保持率能够达到初始预紧力的85%以上，不会出现松动退牙的问题，同时螺栓表面的防腐层经过盐雾测试能够满足底盘件的耐腐蚀要求，在冬季撒盐的融雪路面环境下也不会出现过早锈蚀的问题。对于三维建模从业者而言，构建该类紧固件模型时，需要重点还原花型驱动槽的轮廓参数、法兰面的过渡圆角、螺纹段的收尾结构以及杆部光杆段的尺寸公差，因为这些细节直接影响后续装配仿真的干涉检查结果，以及虚拟装配过程中的工艺验证准确性，不能只做简化的圆柱加螺纹的示意模型，要把头部的标识、法兰与杆部的过渡圆角、螺纹末端的尖端结构都准确还原，才能满足整车级数字样机的建模精度要求。在设备选型层面，该类螺栓属于高强度底盘紧固件，性能等级通常匹配10.9级以上，不能用普通的标准法兰螺栓替代，因为货厢底座的安装点在车辆重载急刹、过坑时会承受较大的纵向与横向冲击载荷，普通螺栓的强度与防松性能无法满足使用要求，容易出现断裂或者松动的故障，直接影响行车安全。
