内螺纹黄铜三通管路接头结构设计

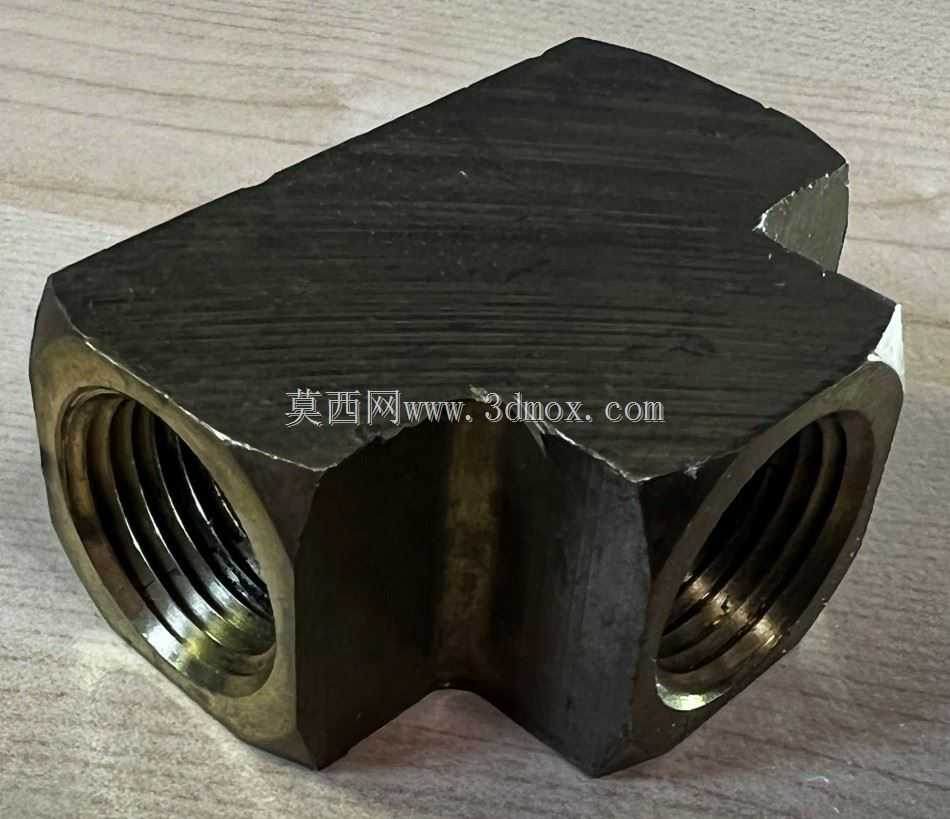

　　在气动、低压流体输送、小型液压回路以及民用给排水、燃气支路布设场景中，三通接头是实现管路分流、合流的核心连接件，这款采用黄铜材质加工的内螺纹三通，三个接口统一采用1/2英寸NPT内螺纹规格，能够直接匹配同规格外螺纹管路端头，无需额外转接件即可完成T型管路节点的搭建。从实际选型应用来看，这类黄铜材质的接头相比钢制接头抗锈蚀能力更强，在潮湿工况、普通水介质、低压空气管路中使用寿命更长，且黄铜材质质地偏软，螺纹配合时的密封贴合度更好，配合生料带或密封胶使用时，能够在1MPa以内的工作压力下实现可靠密封，不会出现接口渗漏问题。

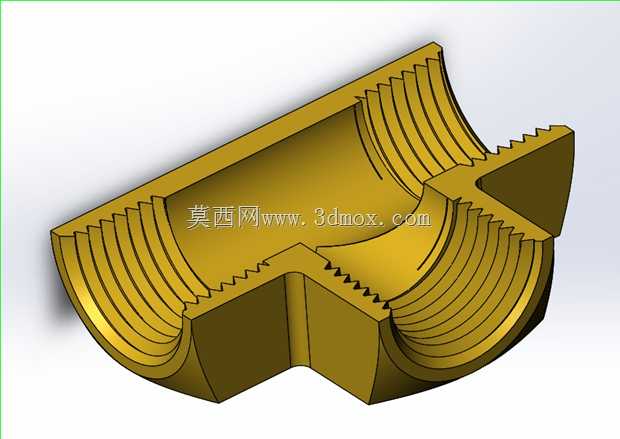

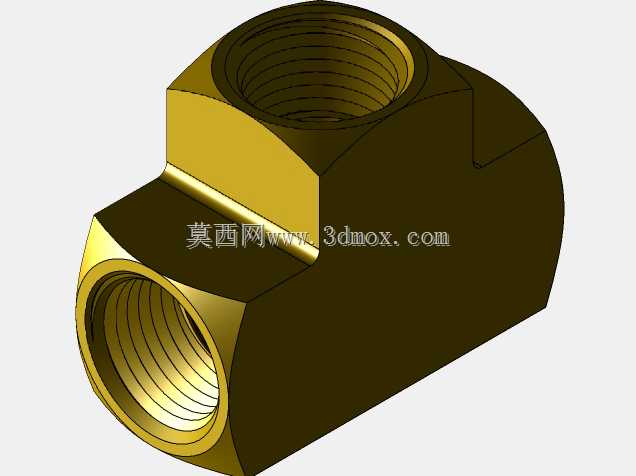

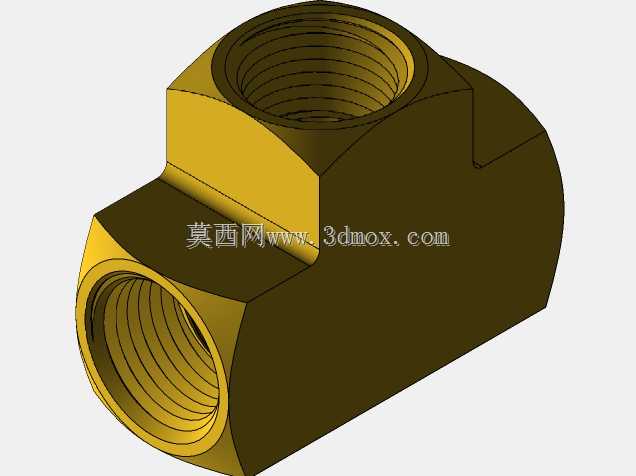

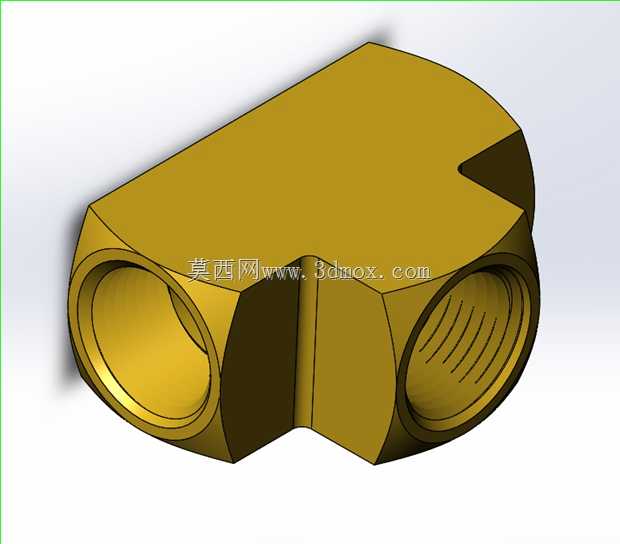

　　从结构设计逻辑来看，这款接头采用等径三通结构，三个通路口径完全一致，适用于三条同规格管路的节点连接，整体外形为T型布局，三个接口的轴线处于同一平面，两两垂直，能够满足正交方向的管路布设需求。接头内部流道采用等径圆弧过渡设计，在三个通路的交汇位置没有直角凸台，能够减少流体经过时的局部阻力损失，避免介质在拐角处形成涡流，降低管路输送过程中的压力损耗，同时也能减少介质中杂质在拐角位置的沉积，降低管路堵塞的风险。接头壁厚设计为1英寸，在保证整体结构强度的前提下，不会因为壁厚过大导致整体重量过高、材料浪费，也不会因为壁厚不足在螺纹拧紧过程中出现开裂、变形问题，实际安装时，只要采用常规管钳拧紧至额定力矩，接头本体能够承受螺纹配合产生的径向挤压力，长期使用不会出现应力开裂。

　　从安装边界尺寸来看，这款接头整体长度为2.140英寸，高度为1.57英寸，在管路排布设计时，需要预留出对应尺寸的安装空间，三个接口的端面到中心交汇点的距离一致，安装时可以根据管路走向选择任意一个接口作为进液端，剩余两个作为出液端，也可以将两个接口作为进液端实现介质合流，安装方向没有强制限制，适配不同走向的管路布设需求。螺纹部分采用标准NPT锥管螺纹设计，螺纹牙型角度为60度，锥度1:16，拧紧过程中螺纹牙会逐步挤紧，依靠螺纹本身的变形实现密封，相比直螺纹接头不需要额外加装密封垫片，减少了密封件老化失效的风险。

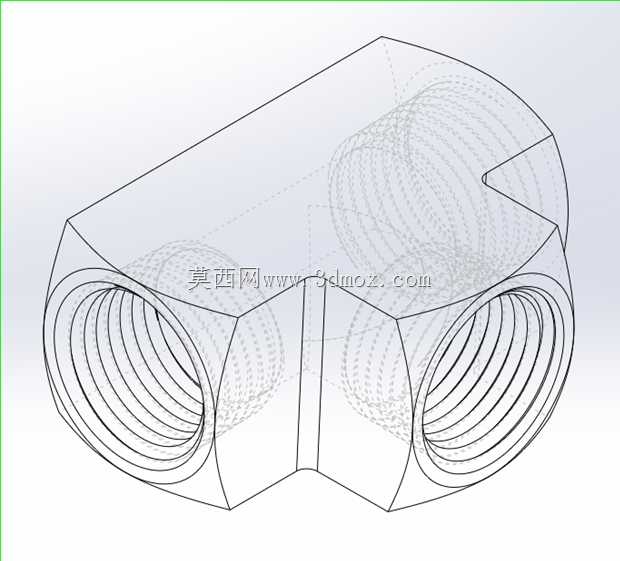

　　在实际建模过程中，这类接头的建模重点在于内部流道与外部实体的布尔运算，以及螺纹牙型的准确绘制，需要严格遵循NPT螺纹的参数标准，保证螺纹大径、小径、螺距、锥度的尺寸精度，避免建模完成后出现螺纹配合干涉、无法拧紧的问题。同时接头的外部棱角全部做了倒钝处理，没有尖锐边角，安装操作时不会划伤施工人员，外表面的光滑处理也能减少安装过程中与周边管路、构件的摩擦剐蹭。这类接头广泛应用于小型设备的气路搭建、实验室管路布设、家装水路改造、小型燃油设备的油路分支等场景，黄铜材质的导电性能也能满足部分需要静电导出的管路需求，避免管路内部介质流动产生的静电积聚，提升易燃易爆介质输送场景的使用安全性。在结构强度校核方面，按照常规黄铜材料的抗拉强度计算，这款接头的壁厚能够承受远超额定工作压力的载荷，即使出现短时压力冲击，也不会出现本体破裂的问题，能够满足多数低压流体输送场景的使用要求。
