带磁1/4英寸六角快接钻头转接件

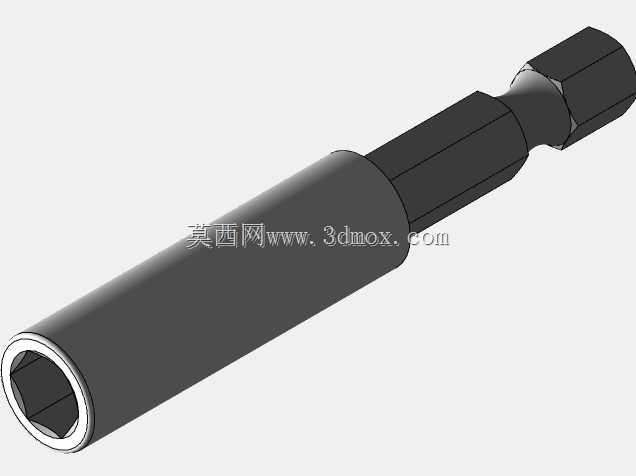

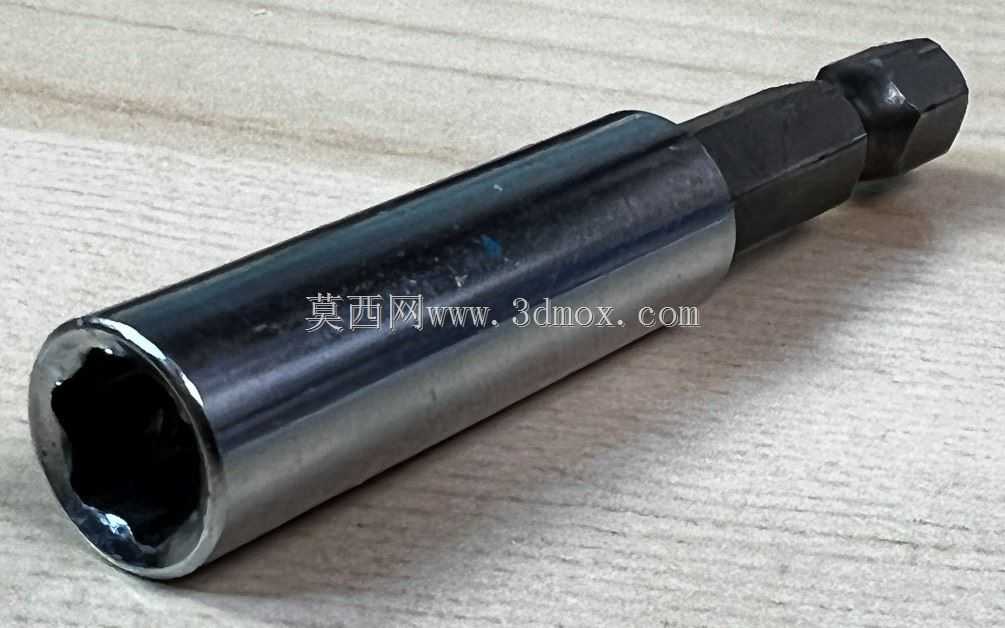

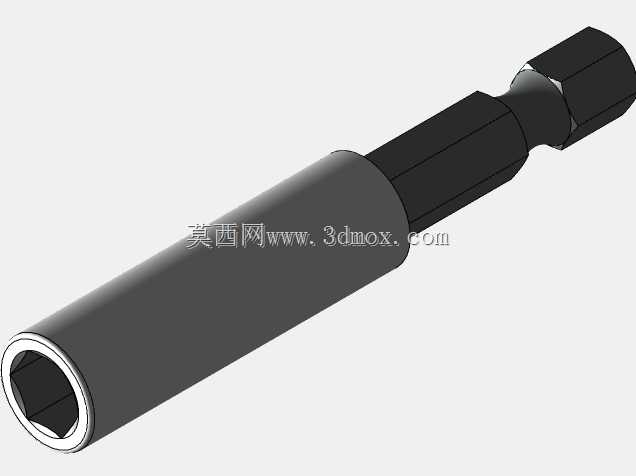

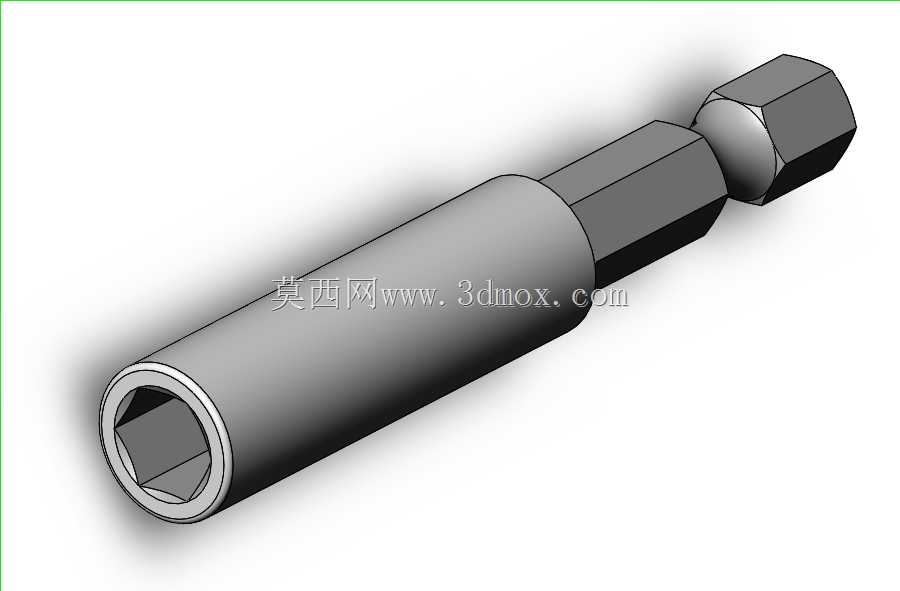

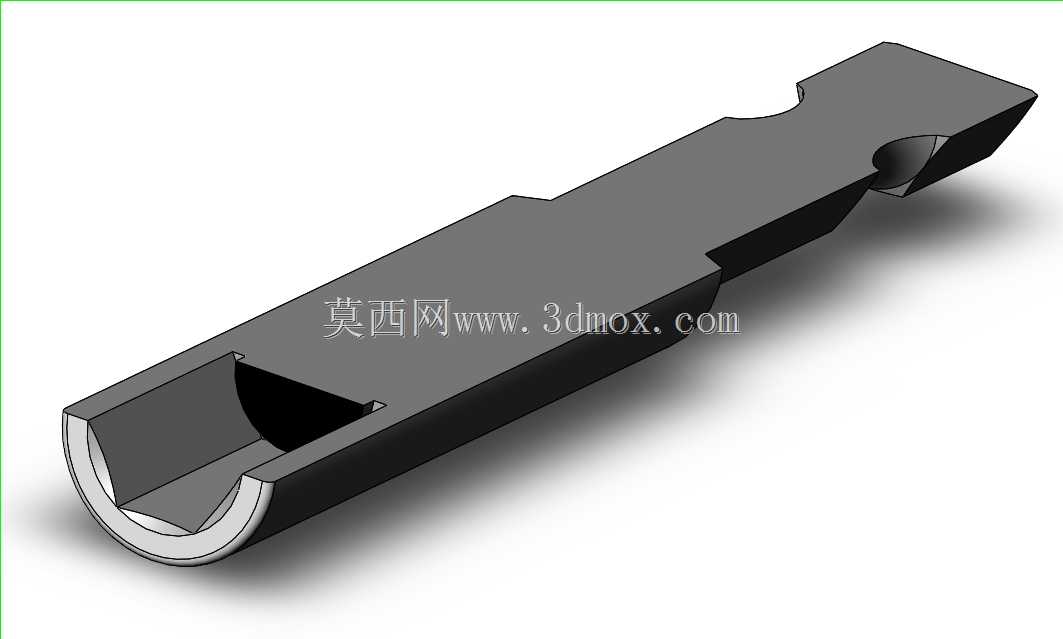

　　在手持电动工具、台式钻床以及多工位装配工位的日常作业场景里，这类带磁吸结构的六角转接件是提升换刀效率、减少小规格批头、钻头掉落损耗的核心配套零件，很多一线装配钳工、售后维修人员都会在工具包内常备2-3个不同规格的同类型转接件，应对不同工况下的快换需求。从结构设计逻辑来看，这款转接件采用两端六角对接的核心结构，其中一端为1/4英寸内六角孔，孔内嵌装环形强磁块，磁块的安装位置做了沉台限位，避免批头插入时磁块受轴向冲击力发生移位，磁块端面与内六角孔端面预留0.2mm的下沉量，既保证批头插入后磁吸力足够吸附固定批头，又不会因为磁块突出导致批头插入深度不足、传动时出现打滑晃量。另一端为1/4英寸外六角快换结构，

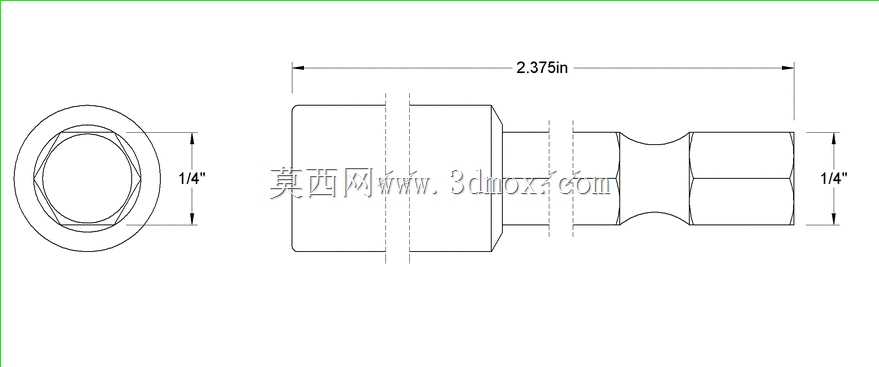

　　适配市面上绝大多数标准快换钻夹头、电动起子的输出端接口，六角对边尺寸严格按照行业通用公差做负公差处理，保证插入快换爪卡紧结构时能够顺畅推入，同时卡紧后径向间隙控制在0.05mm以内，避免高速旋转时出现径向跳动，影响钻孔或者锁付精度。转接件的主体采用圆柱段过渡设计，圆柱段的外径略大于两端六角的对边尺寸，一方面能够提升整体结构的抗扭强度，在传递大扭矩锁付或者钻孔作业时，不会因为应力集中在六角与杆体的衔接位置发生断裂，另一方面圆柱段表面做了哑光防锈处理，日常使用中沾附的油污、铁屑更容易擦拭清理，不会像六角棱边结构那样容易残留杂物。总长度控制在2-3/8英寸，这个长度是经过实际工况验证的最优尺寸，

　　既不会因为长度过短导致深孔作业时够不到作业位置，也不会因为长度过长导致整体刚性下降，高速旋转时出现挠性变形。在实际安装使用时，只需要将外六角端推入带快拆结构的钻夹头或者起子输出端，听到卡爪卡入六角定位槽的声响后即可完成安装，拆卸时只需要拉动钻夹头的滑套即可快速拔出转接件，不需要像普通钻夹头那样用钥匙拧动夹紧，换件时间可以缩短80%以上。内六角端的磁吸结构除了吸附固定批头之外，还能够吸附作业过程中产生的细小铁屑，避免铁屑掉落在精密装配的零件缝隙内，在电子装配、精密设备维修场景下，这个细节设计能够大幅减少后续清理铁屑的工作量。从结构强度设计角度，转接件整体采用合金结构钢冷镦成型后再做淬硬处理，表面硬度达到HRC48-52，

　　既保证表面耐磨性能，长期插拔不会出现六角棱边磨损打滑的问题，又保证芯部有足够的韧性，承受冲击扭矩时不会发生脆断。内六角孔的加工采用高精度冲挤工艺，六角的角度公差控制在±0.5度以内，批头插入后六个面能够均匀贴合受力，不会出现局部应力集中导致的棱角崩缺。两端六角的同轴度控制在0.03mm以内，高速旋转时的动平衡表现优异，在3000转/分钟的转速下不会出现明显的抖动，既能够提升钻孔、锁付的加工精度，也能减少操作人员手持作业时的震动疲劳。在设备选型适配层面，这款转接件可以适配所有输出接口为1/4英寸快换六角的电动工具，包括充电式起子电钻、气动起子、台式攻丝机的快换输出端，也可以配合加长杆使用，拓展深腔作业的可达范围。日常维护时只需要定期清理内六角孔内吸附的铁屑，避免铁屑堆积导致批头插入不到位即可，不需要额外加注润滑脂，磁块的磁力在正常使用环境下可以保持长期稳定，不会因为常规作业的温度变化出现退磁问题。
