3/4外转3/8内NPT螺纹黄铜异径衬套

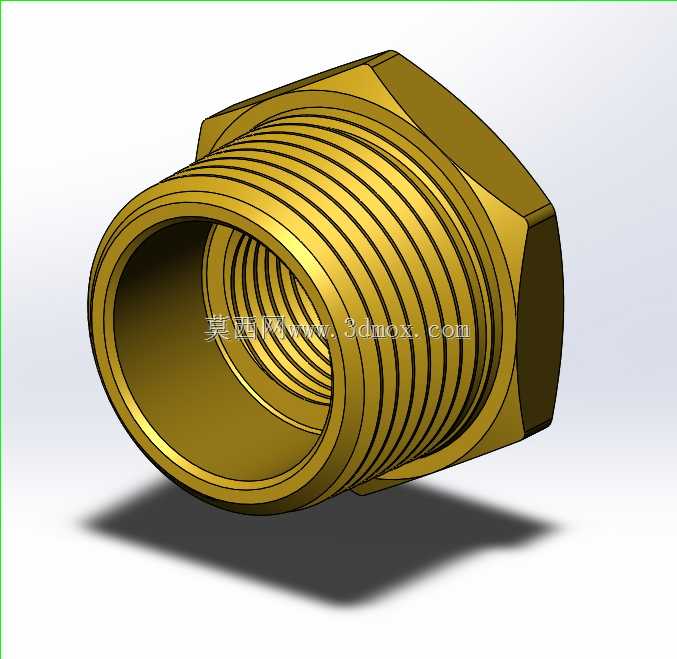

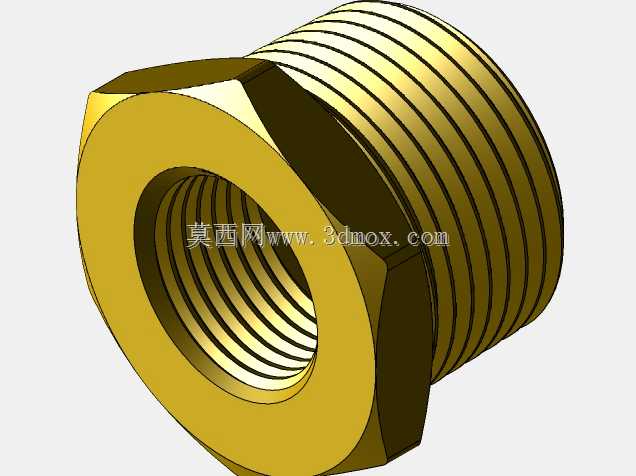

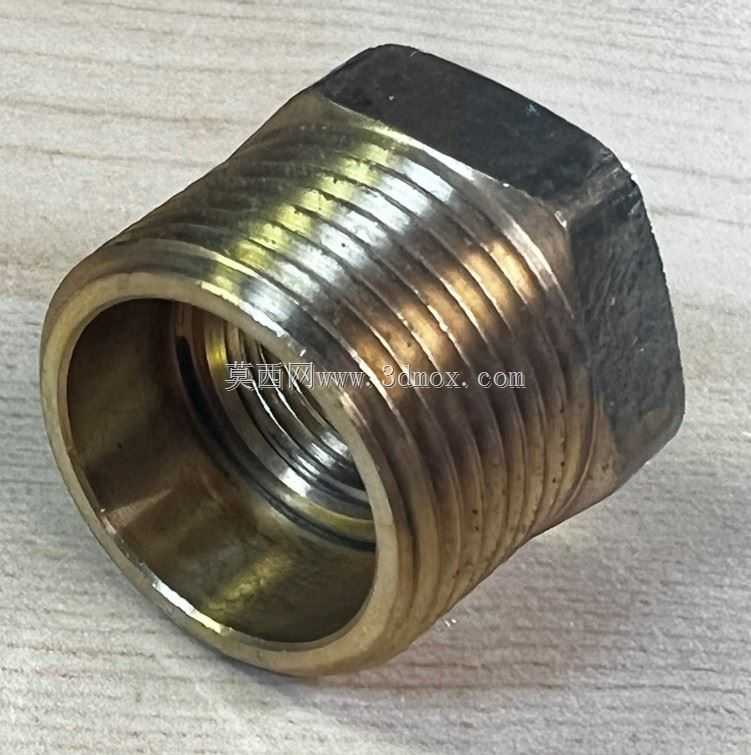

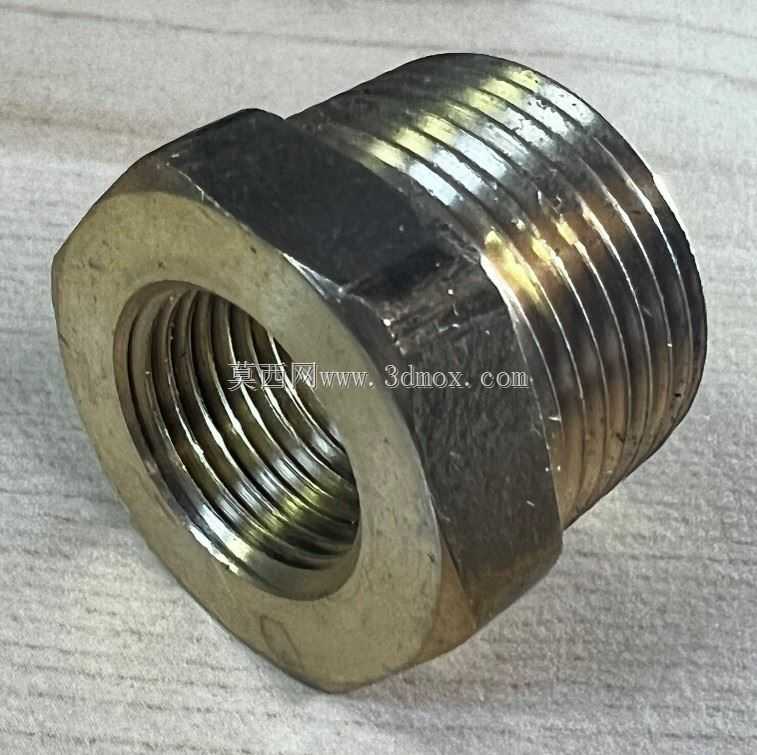

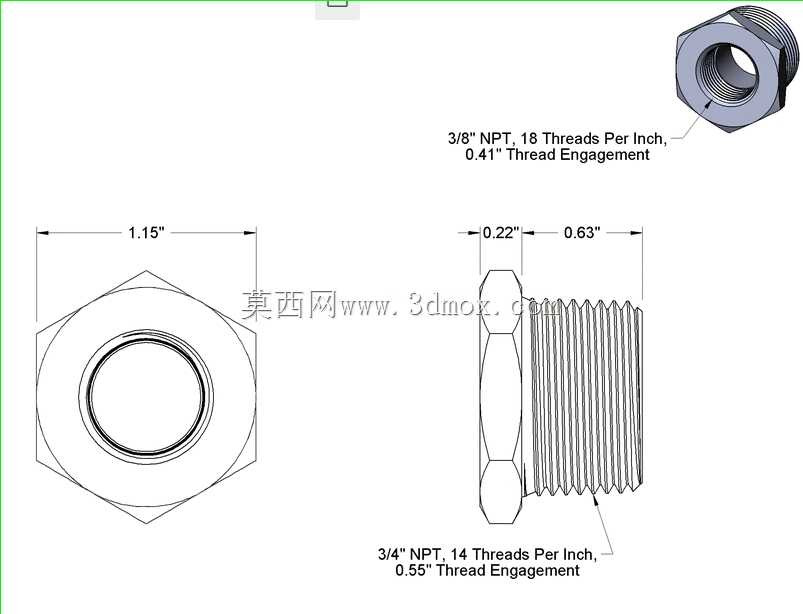

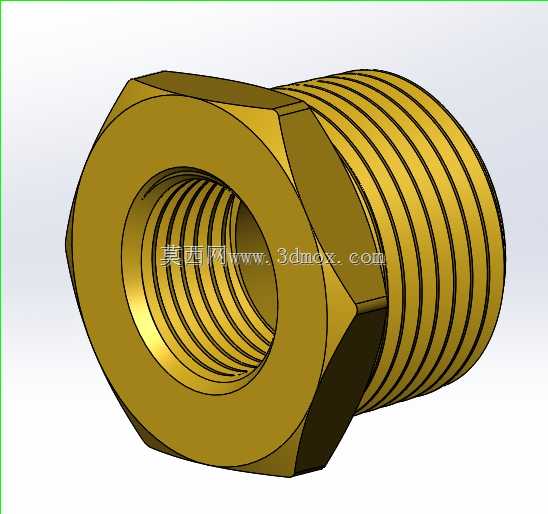

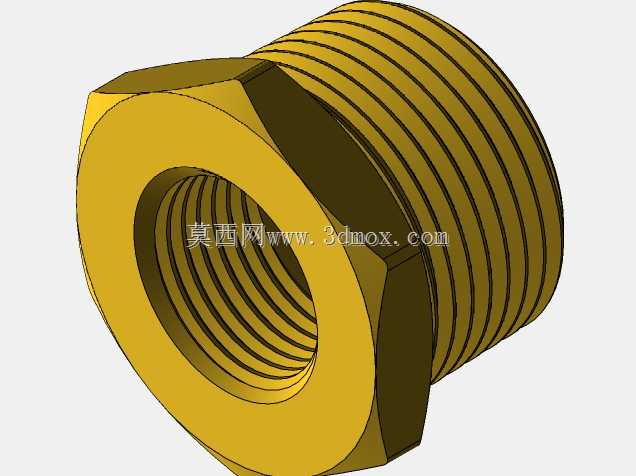

　　在气动控制回路、低压给排水管路、小型蒸汽输送支路、真空吸附系统的搭建与改造现场，经常会遇到不同管径管路元件的衔接需求，这类异径螺纹衬套就是解决管径不匹配问题的核心基础元件。这款衬套采用黄铜材质加工，本身具备不错的抗腐蚀性能与切削加工性，在常规工况下不会出现生锈卡死的问题，螺纹配合的密封可靠性也能得到保障，适合在常温常压的水、空气、低压蒸汽、非腐蚀性流体管路中使用。从结构设计来看，衬套外侧加工有六角拧动面，刚好适配标准活动扳手、开口扳手的夹持尺寸，现场安装时不需要定制专用工具，普通装配人员就能完成拧紧操作，六角面的厚度经过合理设计，拧紧过程中不会出现边角崩裂、打滑脱力的问题。外侧外螺纹规格为3/4英寸MNPT，也就是美制锥管外螺纹，这类螺纹自带1:16的锥度，拧紧过程中螺纹牙型会相互挤压形成密封，常规工况下搭配生料带或者密封胶就能实现无泄漏连接，不需要额外加装密封垫片。内侧内螺纹为3/8英寸FNPT美制锥管内螺纹，可直接对接同规格的外螺纹接头、阀门、仪表或者管路终端，实现大管径管路向小管径支路的转接，不需要额外焊接或者采用多段接头拼接，能有效减少管路的泄漏点数量。设计这类衬套的时候，首先要考虑的是螺纹的同轴度要求，内外螺纹的轴线偏差必须控制在合理范围内，否则安装后会出现管路别劲、应力集中的问题，长期受振动或者压力波动影响容易出现断裂泄漏。其次是壁厚的均匀性，黄铜材质虽然塑性较好，但如果壁厚不均，在拧紧受力时薄边位置容易出现开裂，

　　尤其是锥管螺纹拧紧时会产生径向胀力，壁厚不足的位置很容易被撑裂。六角部位的对边尺寸要严格符合标准紧固件的尺寸规范，不能出现对边过大导致扳手卡不进去，或者对边过小夹持不稳打滑的问题。安装边界方面，这款衬套的外螺纹有效旋合长度满足NPT螺纹的标准旋合要求，安装时不需要额外预留过长的螺纹旋入空间，六角端面与外螺纹根部的退刀槽尺寸控制合理，既不会因为退刀槽过深影响结构强度，也不会因为没有退刀槽导致螺纹无法拧到底，和对接端面实现紧密贴合。在实际应用场景中，这类衬套常被用在车间压缩空气管路的支路引出位置，比如主管道是3/4英寸的镀锌管或者黄铜管，要接出3/8英寸的气管给气动工具、小型气缸供气，就可以在主管道的三通或者弯头位置装上这个衬套，

　　直接对接小管径的气管接头。在小型给排水系统里，比如设备的冷却水回路，大管径的进出水总管要接出小管径的冷却支路给发热部件供水，也会用到这类异径衬套，黄铜材质耐水腐蚀，长期使用也不会出现锈渣堵塞管路的问题。在真空吸附系统中，比如小型真空吸盘的管路转接，这类衬套也能满足低压真空的密封要求，锥管螺纹拧紧后可以承受-0.09MPa左右的真空度，不会出现漏气导致真空度不足的问题。建模过程中，螺纹部分的处理要符合实际加工的成型逻辑，NPT螺纹的锥度、牙型角、螺距都要严格对应标准参数，不能用普通圆柱螺纹代替，否则生成的模型和实际加工出来的零件尺寸不符，后续做装配干涉检查的时候会出现误判。六角部位的棱角要做微小的倒角处理，

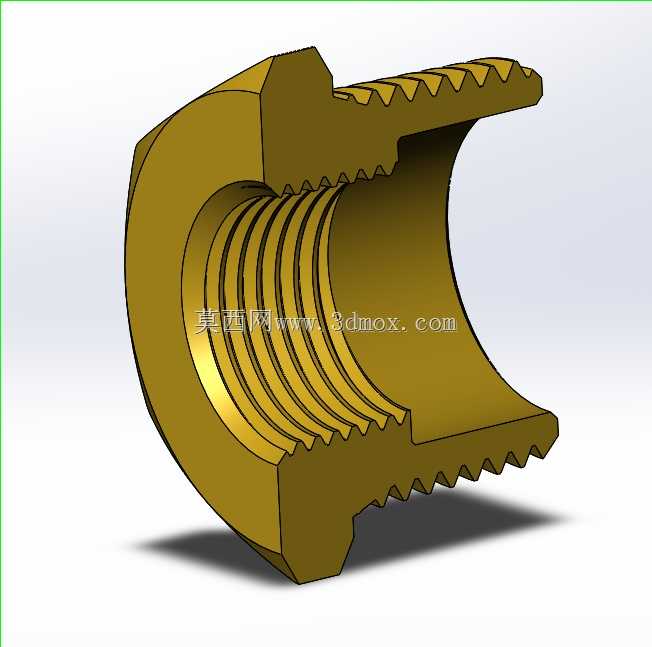

　　既符合实际零件的去毛刺工艺要求，也能避免模型在渲染或者工程图导出时出现尖锐棱角的显示异常。衬套的内孔和外螺纹的衔接位置要做合理的过渡圆角，减少应力集中，实际零件在这个位置如果是直角的话，受压力冲击的时候很容易从根部开裂，建模时加上这个小的过渡特征，才能真实反映零件的实际工艺结构。另外，衬套的端面要保证和螺纹轴线垂直，否则安装后和对接元件的端面会出现缝隙，即使螺纹拧紧了，端面位置也可能出现泄漏，建模时的垂直度公差要在合理范围内，和实际零件的加工精度要求匹配。这类小零件看起来结构简单，但在管路系统里的作用非常关键，一旦衬套出现开裂或者螺纹滑牙，就会导致管路泄漏，轻则造成介质浪费，重则影响整个设备或者系统的正常运行，所以不管是建模还是选型，都要严格对应尺寸参数和材质要求，不能随意替换规格。
