镀锌钢压铆式3/8-16内螺纹PEM螺母

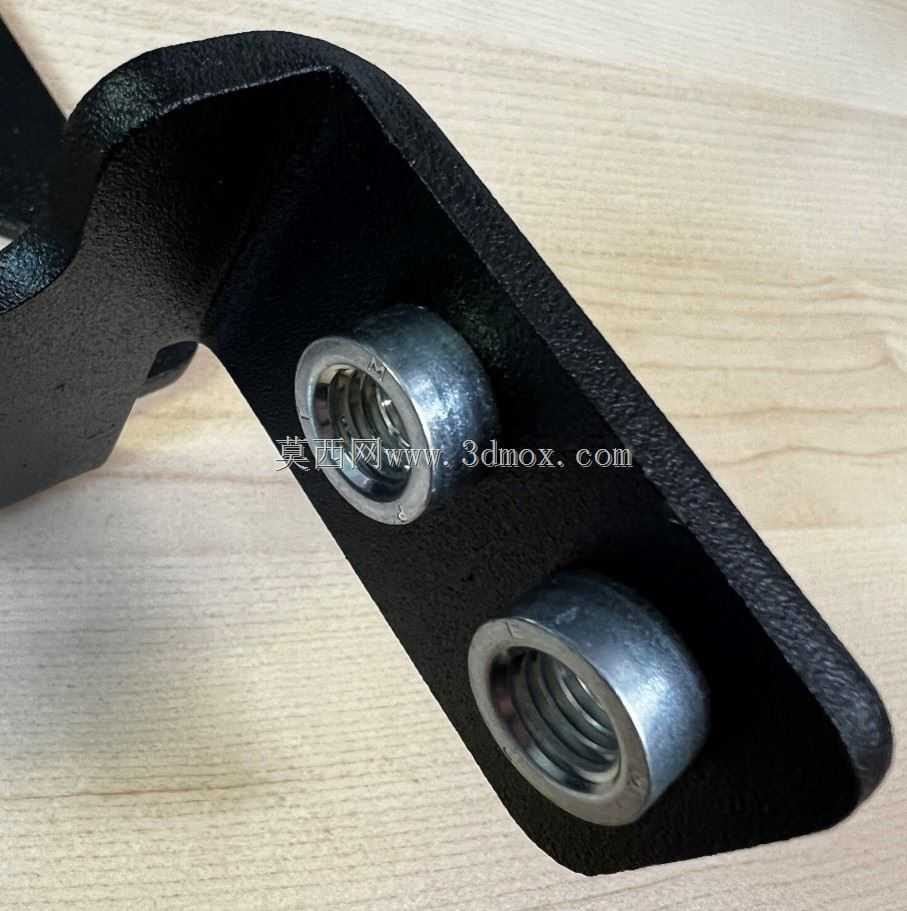

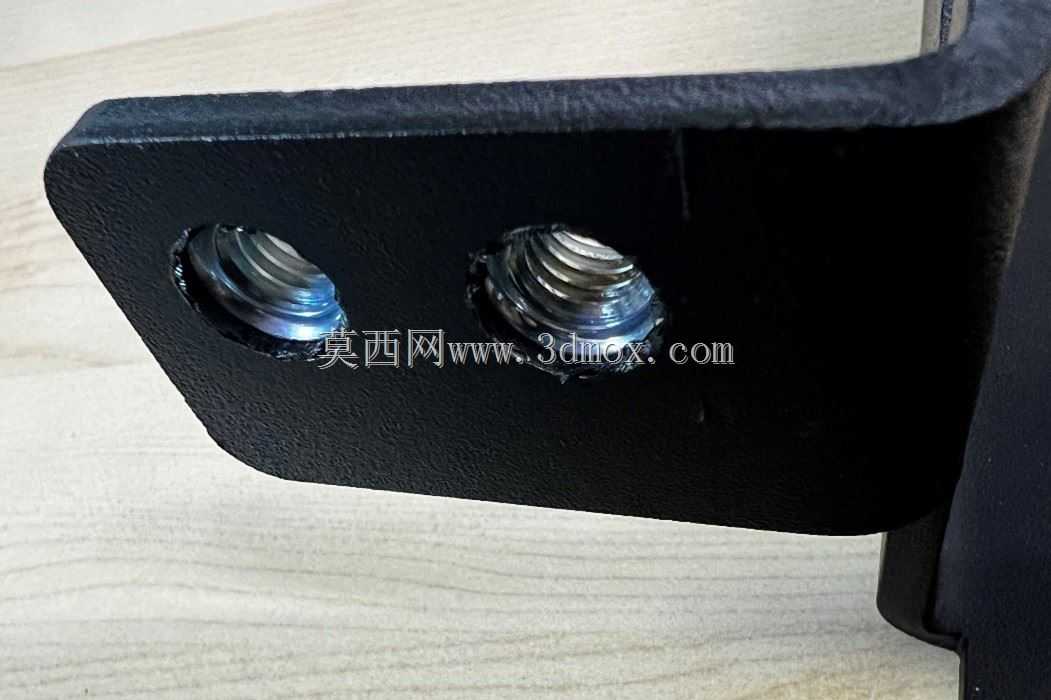

　　在通讯设备机箱、工业控制柜面板、钣金结构件的装配场景中，压铆类紧固件是实现薄板件可靠螺纹连接的核心元件，这款镀锌钢PEM螺母正是针对薄板压装连接需求开发的专用紧固件，区别于传统焊接螺母、卡式螺母，它通过压合工艺实现与母材的永久固定，不会在薄板背面产生凸起焊痕，也不会出现卡装结构松脱移位的问题，在通讯基站设备、户外机柜、电子仪器外壳的批量装配中应用十分广泛。从实际使用场景来看，这类压铆螺母主要适配厚度达到最小安装要求的冷轧钢板、镀锌钢板类面板，安装时不需要在板材上攻丝，只需要预先冲制或钻削出对应直径的安装底孔，将螺母带滚花的导向端对准底孔放置，通过压装机施加平稳的轴向压力，就能让螺母本体的压花齿完全咬入板材周边的基体材料，

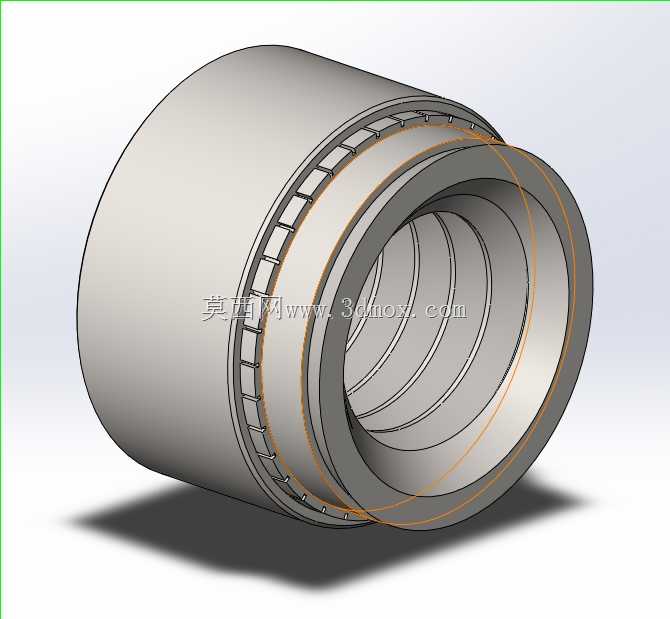

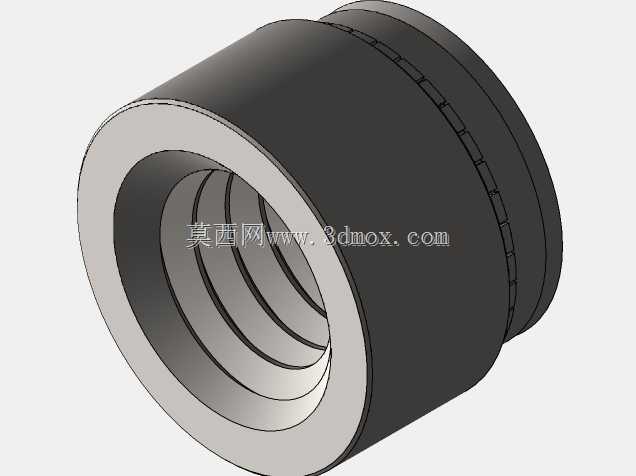

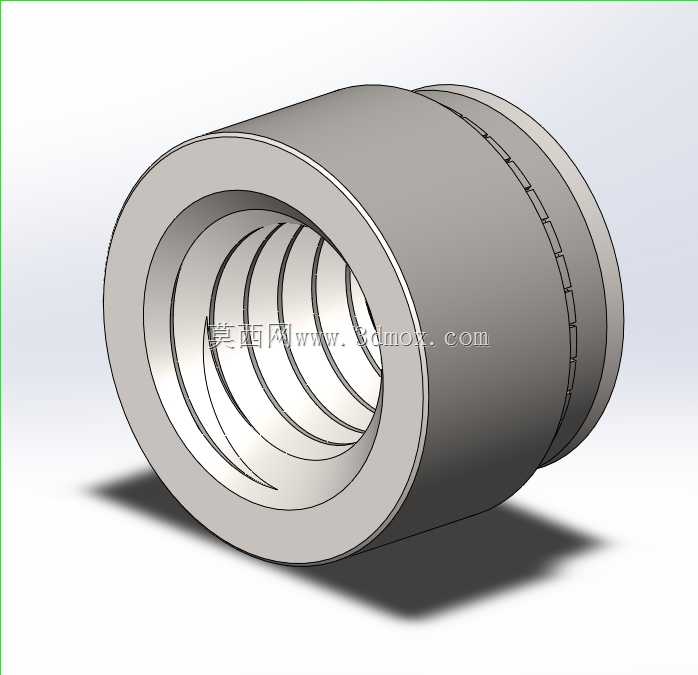

　　形成牢固的防转、防拔脱结构，安装完成后螺母端面与板材表面齐平，不会占用板件另一侧的装配空间，非常适合多层板叠装、内部空间紧凑的电子通讯类设备装配。从功能特性上看，这款螺母自带3/8-16规格的统一标准粗牙内螺纹，能够适配对应规格的美制螺栓、螺钉，实现面板与支架、外接组件的可拆卸螺纹连接，表面镀锌处理能够满足常规室内设备、一般户外工况的防锈需求，压装完成后可以承受规定范围内的拧紧扭矩，不会出现跟转、螺纹滑牙的问题，相比焊接固定的方式，压铆安装不会产生焊接热变形，也不需要后续的焊渣清理、表面补漆工序，能够大幅提升钣金装配的流水线作业效率。在设计这款压铆螺母的三维结构时，首先要明确压装过程的受力逻辑：

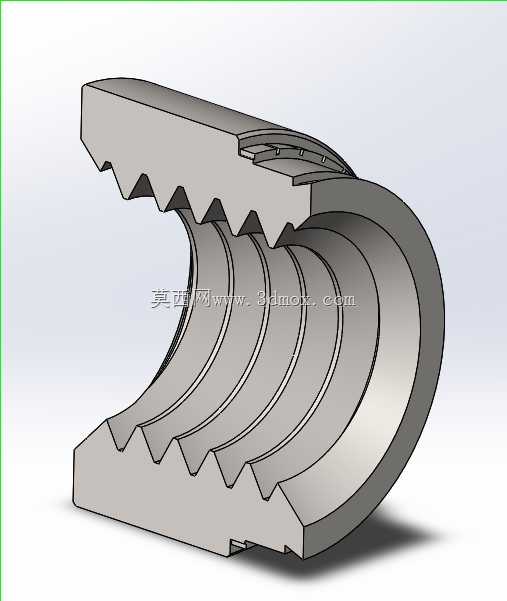

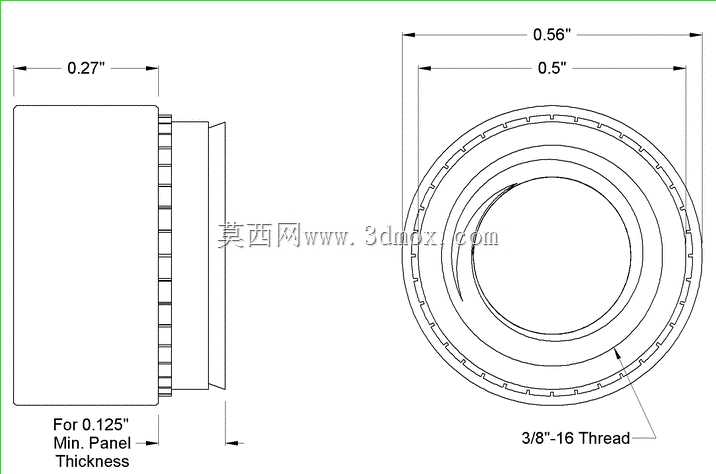

　　螺母靠近压入端的外圆设置了一圈均匀分布的滚花压齿，齿形的高度、角度经过匹配验证，压入时能够顺利嵌入板材基体而不导致底孔周边板材过度开裂变形；螺母的法兰端面作为压装时的承压面，平面度有严格要求，保证压装后与板材表面完全贴合，不会出现倾斜导致螺纹轴线偏斜；内螺纹的有效螺纹长度需要满足对应规格螺栓的啮合深度要求，保证螺纹连接的抗拉、抗剪强度达到设计值，同时内螺纹的起始端设置了引导倒角，方便装配时螺钉顺利导入，避免出现螺纹错扣的问题。从安装边界尺寸来看，这款螺母适配的安装底孔直径有严格的公差要求，底孔过大容易导致压装后拔脱力不足，底孔过小则会导致压装时板材变形、螺母无法压到位；对应的最小面板厚度是保证压齿完全嵌入、不出现背面凸起的关键参数，

　　当板材厚度低于该值时，压装后板材背面会出现明显鼓包，影响另一侧零件的装配；螺母自身的外径、头部高度参数决定了压装时需要预留的工装避让空间，在排布密集压铆螺母的面板上，需要保证相邻螺母之间的中心距足够，避免压装时工装相互干涉，同时也要预留出后续螺钉装配时的扳手操作空间。在实际选型应用中，这类压铆螺母不能用于硬度超过螺母本身硬度的板材，比如淬火钢板、厚不锈钢板，否则会出现压齿无法嵌入、连接失效的问题；压装过程中要保证压力垂直于板材平面，不能出现偏载，否则会导致螺母压歪、螺纹轴线倾斜，后续螺钉装配时会出现别劲、滑牙的问题；对于有密封要求的面板装配，还可以在螺母法兰面增加密封垫片，配合压装后的贴合面实现缝隙密封，满足户外设备的防水防尘要求。在三维建模过程中，需要准确还原滚花齿的齿形参数、法兰面的厚度、内螺纹的大中小径尺寸，同时要把压入端的引导倒角、螺纹起始端的倒角特征完整呈现，方便后续在做整机装配干涉检查时，准确模拟压装后的实际状态，避免出现设计阶段的空间预留不足问题；对于钣金件的设计人员来说，调用这类标准压铆螺母模型时，可以直接关联生成对应的底孔特征，不需要手动计算底孔尺寸，能够大幅提升钣金展开图的出图效率，减少工艺端的核对成本。
