英制螺纹可调式锁紧操作手柄结构

　　这类可调手柄在工业设备的操作工位上应用十分广泛，从工装夹具的快速锁紧、检测设备的工位固定，到小型自动化设备的行程限位调节、输送线侧挡的位置锁定，但凡需要无需额外工具就能完成手动锁紧、且手柄操作角度不受螺纹旋合位置限制的场景，都能见到这类结构的身影。和普通固定手柄不同，可调手柄的核心优势在于，当螺纹旋紧到目标锁紧位置后，手柄可以自由调整握持角度，不需要跟着螺纹的旋合角度停在可能干涉操作的位置，这在设备操作空间局促、周边有其他构件阻挡的安装场景下，实用性远高于普通固定把手。

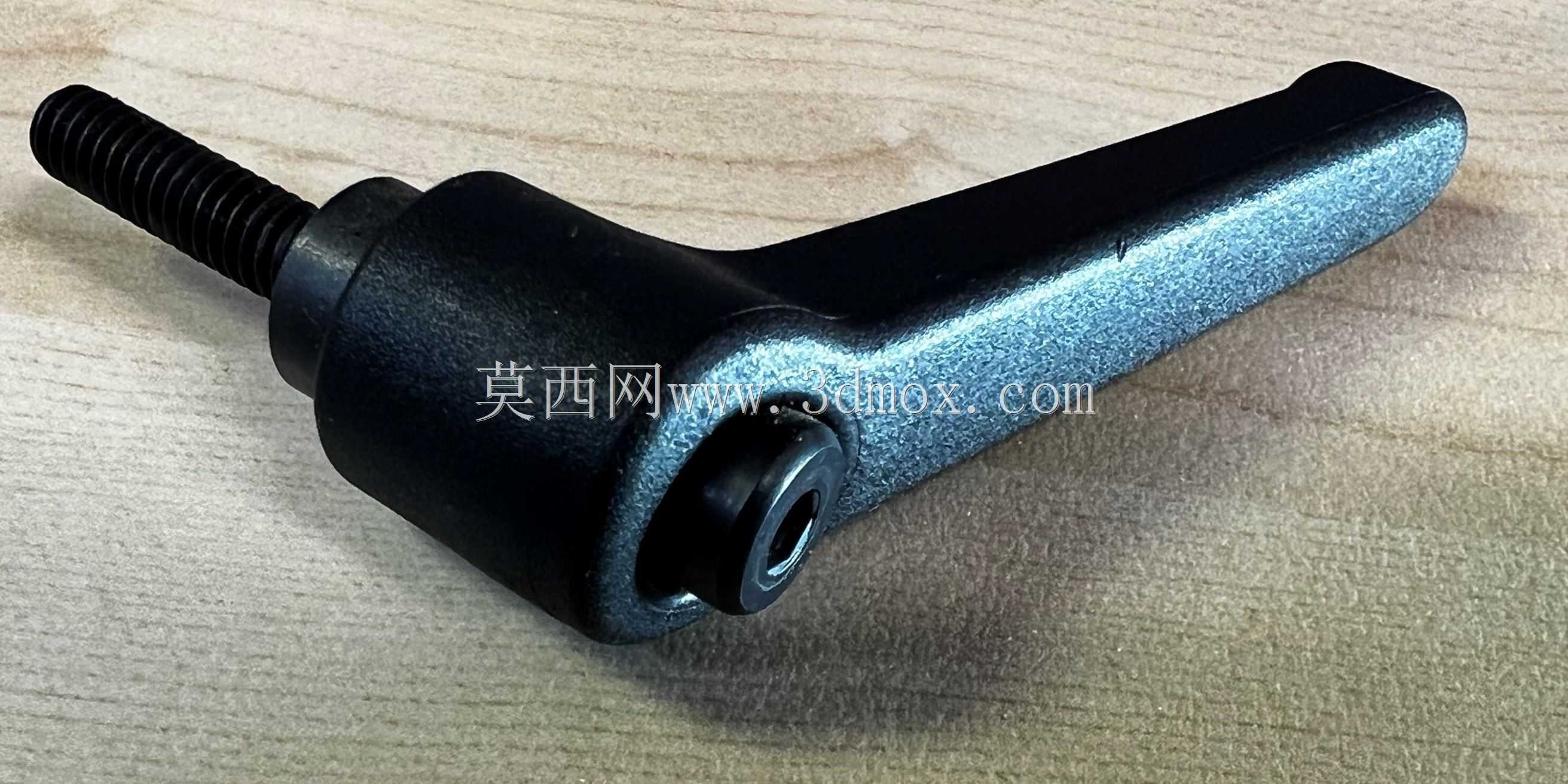

　　从结构设计逻辑来看，这款手柄采用黑色工程塑料作为握持主体，材质本身具备足够的结构强度同时，握持触感不冰手，表面做了细微的防滑纹理处理，即便操作人员手上沾有少量切削液或者油污，也能稳定施力不会打滑。手柄头部内嵌金属嵌件，和伸出的1/4-20规格SHCS英制螺杆做刚性连接，避免塑料本体直接承受螺纹锁紧的应力，长期反复锁紧松开也不会出现螺纹滑牙、本体开裂的问题。手柄和基座连接的位置内置棘轮调节结构，拉起手柄时可以自由旋转调整握持角度，松开后手柄和螺杆自动锁合，此时扳动手柄就能带动螺杆旋转完成锁紧或者松开动作，整个调节过程不需要完全拧下螺杆，只需要在需要调整手柄角度的时候拉起即可，操作步骤非常简便。

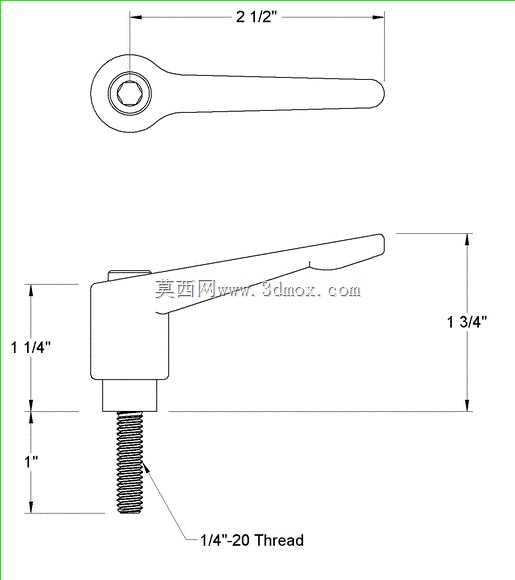

　　尺寸参数上，这款手柄的螺杆从安装基座表面突出的有效螺纹长度为1英寸，足够适配多数厚度在15mm到22mm之间的安装板、夹具压板的锁紧需求，不需要额外搭配过长的螺杆造成螺纹外露剐蹭操作人员。手柄自身的握持长度为2.5英寸，这个长度是经过力学优化的，普通成年男性单手握持时，手腕自然施力就能产生足够的锁紧扭矩，既不会因为手柄过短导致锁紧力不足、设备运行中出现松动，也不会因为手柄过长造成操作空间浪费、或者锁紧扭矩过大压伤被固定的薄壁工件。安装时只需要在被固定件上加工对应1/4-20规格的螺纹孔，或者穿过光孔搭配螺母使用即可，不需要额外加工复杂的安装槽位，对安装面的加工精度要求不高，普通铣削或者钻孔加工的表面就能满足安装要求。

　　在实际选型应用中，这类手柄常用来替代传统的蝶形螺母、滚花高头螺丝，相比这些传统紧固件，可调手柄的力臂更长，同等施力下能获得更大的锁紧力，而且操作时不需要手指直接捏持螺纹部位，即便螺纹上涂有润滑脂或者防锈油，也不会弄脏操作人员的手套。在工装夹具设计中，这类手柄经常用在需要频繁更换工件的快速压紧位，比如焊接工装的侧压块、装配线的工件定位挡块、检测治具的盖板锁紧位，操作人员完成工件装夹后，只需要扳动手柄到顺手的位置就能完成锁紧，不需要找扳手或者螺丝刀，能大幅缩短单件工件的装夹辅助时间。需要注意的是，这类手柄的螺杆为英制规格，选型时要注意和安装位的螺纹规格匹配，避免和公制螺纹混装造成螺纹损坏；塑料手柄的适用工作温度范围在-20℃到80℃之间，不要用在长期处于高温烘烤的工位，比如焊接工位紧邻焊枪的位置，长期高温会导致塑料本体老化变脆，缩短使用寿命。如果应用在有切削液持续喷淋的加工工位，可以选择带密封圈的款式，避免切削液进入手柄内部的棘轮结构，造成调节卡顿或者锈蚀。

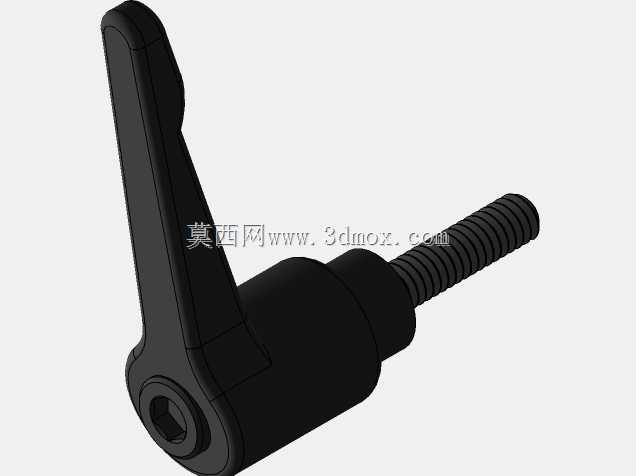

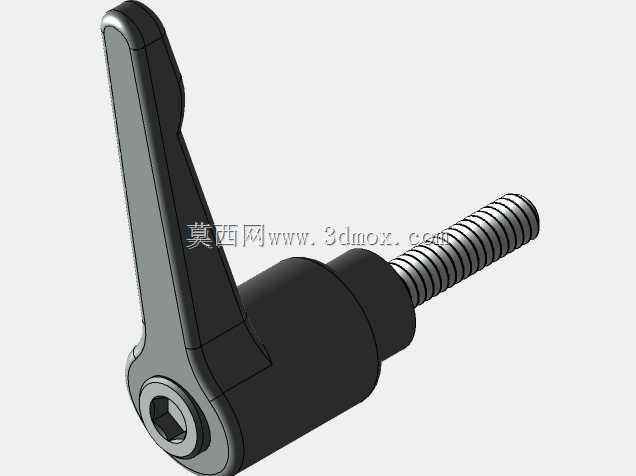

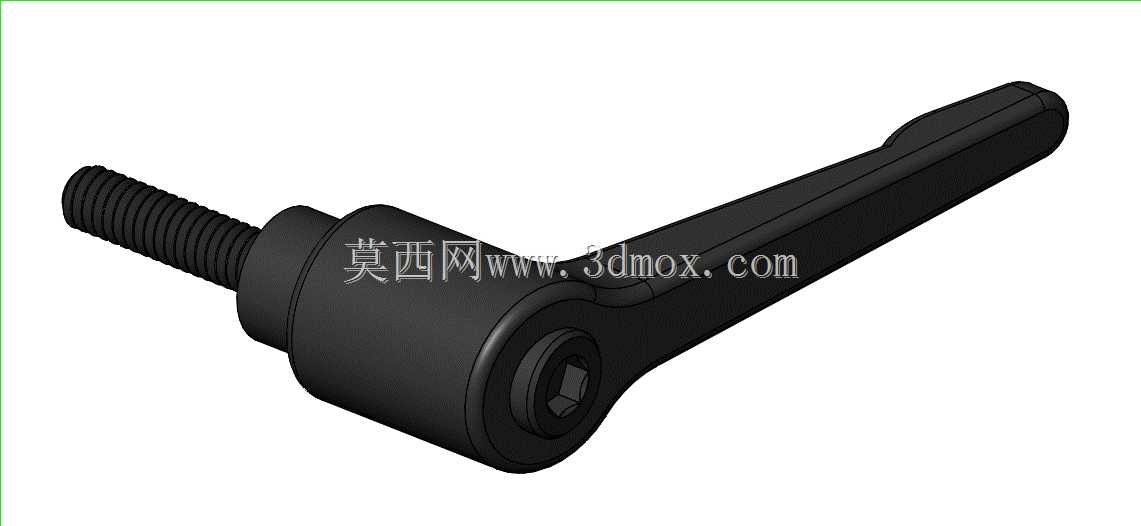

　　从三维建模的角度来看，构建这个模型的时候需要重点处理几个配合部位的尺寸精度：一是螺杆和手柄本体嵌件的同轴度，要保证螺杆安装后和手柄基座端面垂直，避免锁紧时出现偏斜，导致螺纹受力不均滑牙；二是手柄内部棘轮齿的啮合角度，要保证拉起手柄时能顺畅转动，松开后能可靠啮合，不会出现扳动手柄时棘轮打滑、无法带动螺杆旋转的问题；三是手柄握持部分的曲面过渡，要符合人体工程学，握持时边缘没有尖锐棱角，长期操作不会硌手。模型的外形细节还原了实物的脱模斜度、表面纹理以及内六角孔的结构，安装边界清晰，在做设备整体装配的时候，可以直接调取这个模型完成布局，不需要额外核对安装尺寸，能有效减少结构设计阶段的选型核对工作量。
