4英寸角表面铝制安装支撑支架

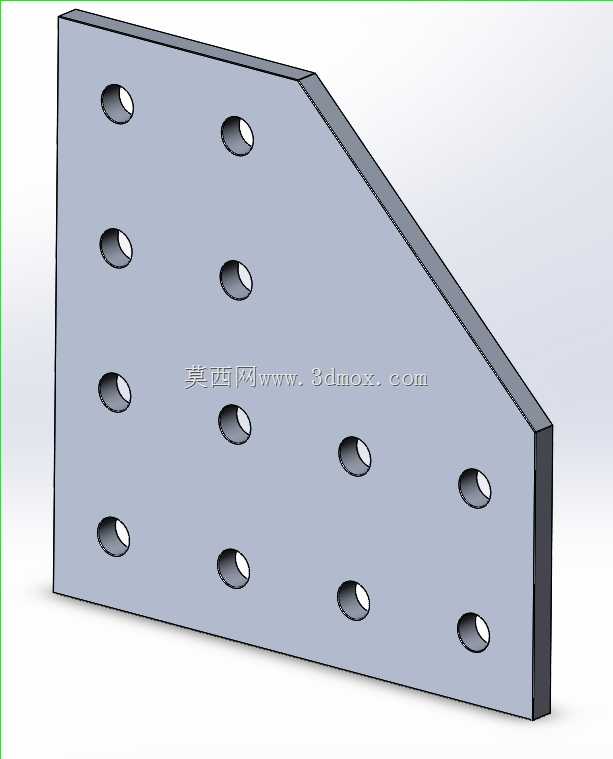

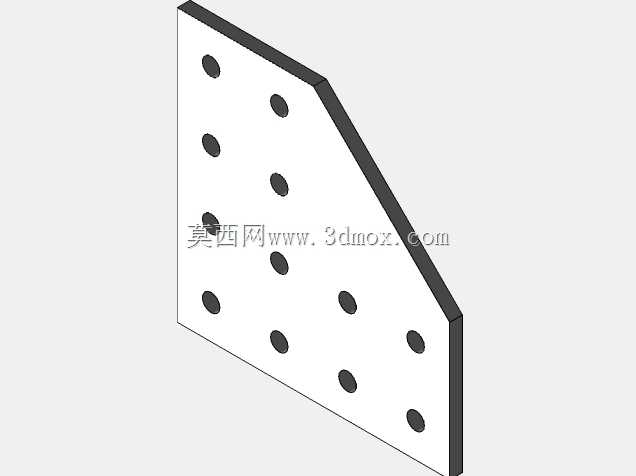

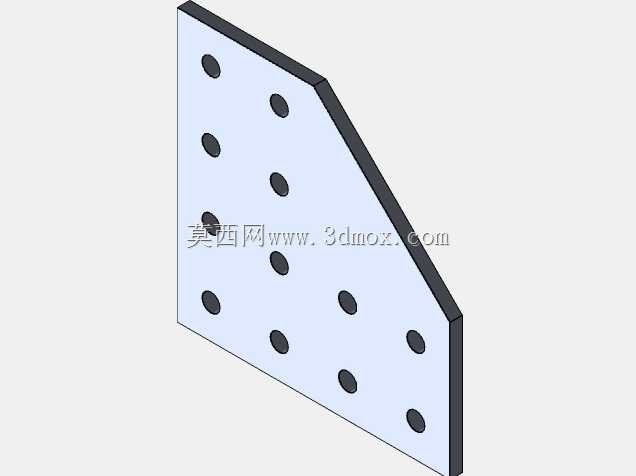

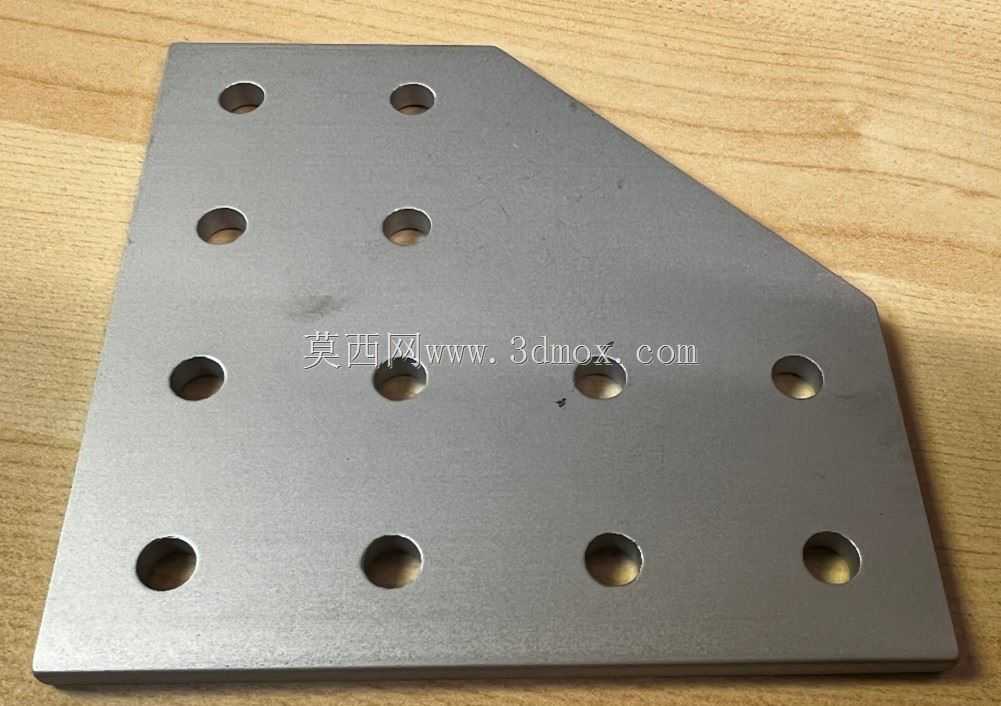

　　在工业铝型材框架搭建、通讯设备机架组装、小型自动化设备外围护结构安装这类场景里，角部连接的支撑件一直是容易被忽略但直接影响框架整体刚性的关键零件，这款4英寸规格的角表面安装支架，就是针对2英寸宽T形槽挤压铝型材框架的角部直角连接需求开发的专用支撑构件。不同于常规埋入型材槽内的内置角槽连接件，这款支架采用表面贴装的安装形式，不需要在型材端面做复杂的铣槽加工，也不用在型材拼接时提前预埋连接件，对于后期改造的框架、现场组装的设备机架来说，安装容错率更高，就算是型材切割端面存在小范围的垂直度误差，也可以通过支架的安装孔位调整来补偿，不会出现内置连接件卡滞、无法对齐螺孔的问题。支架本体采用3/16英寸厚度的铝合金板材加工，这个厚度选择是经过实际载荷验证的，既不会因为板材过薄导致角部连接受力后出现翘曲变形，也不会因为厚度过大增加不必要的结构重量和材料成本，铝合金材质本身的抗锈蚀特性，也让这款支架可以用在户外通讯机柜框架、车间内有轻度潮湿环境的设备机架上，不需要额外做表面喷涂防锈处理，挤压成型后的板材本身的氧化层就足够应对常规工业环境的腐蚀。整个支架的外形是直角梯形结构，直角边完全贴合两根垂直拼接的铝型材外表面，斜边做了45度左右的斜切处理，一方面是去除尖角避免安装人员被锐边划伤，另一方面斜切的轮廓可以分散角部的应力集中，当框架受到侧向冲击力的时候，应力不会在直角拐角处形成断裂风险点，而是沿着斜边的轮廓均匀分散到整个支架板面上。

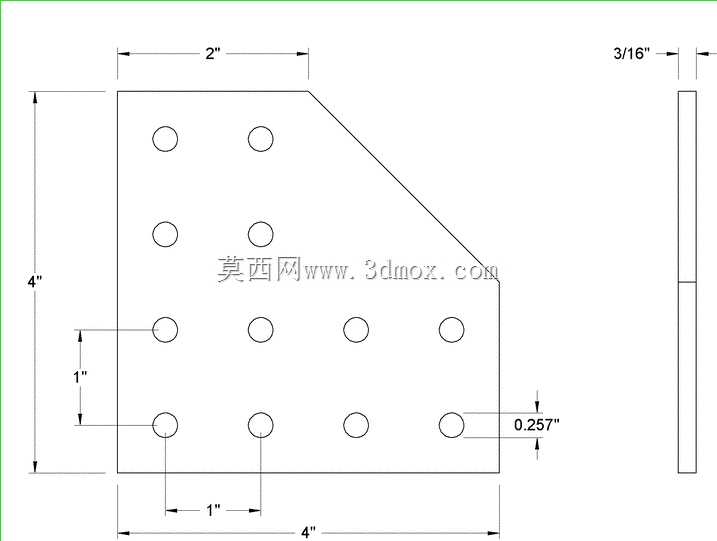

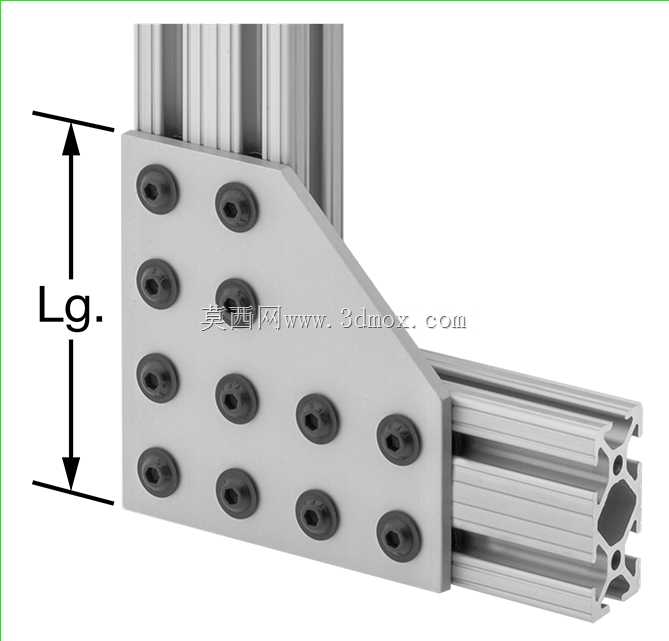

　　支架上一共排布了12个净安装孔，所有孔位的中心距严格按照1英寸的间距设置，这个孔距完全匹配2英寸宽T形槽铝型材的槽道中心间距，每一根型材的连接面上都对应布置了足够数量的安装孔，不需要现场重新打孔定位，直接用1/4-20规格的螺纹螺钉就可以将支架锁紧在型材的T形螺母上。孔位采用沉孔设计，螺钉锁紧之后钉头完全沉入支架板面内，不会突出表面影响后续的外板安装、设备附件挂载，避免了突出的螺钉头剐蹭线缆、干涉外围零件安装的问题。在实际使用场景中，这类支架除了用在铝型材框架的90度角部加固，还可以用在型材框架的斜撑连接位置、设备地脚与框架的连接过渡位置，甚至可以作为小型设备的壁挂安装转接板使用，因为孔位是标准化的英寸间距，

　　只要安装面的螺孔间距匹配，就可以快速完成固定。设计这款支架的时候，首先考虑的就是现场安装的便捷性，所有孔位的位置都避开了型材拼接的焊缝位置、槽道的加强筋位置，螺钉拧入的时候不会和型材内部的结构发生干涉，每个孔的边缘都做了去毛刺处理，不会出现螺钉穿过的时候刮伤螺纹、卡滞螺钉的情况。支架的两个直角安装面的平面度控制在合理范围内，和铝型材表面贴合的时候不会出现明显的缝隙，锁紧螺钉之后可以保证两根垂直型材的垂直度偏差控制在安装允许的范围内，不需要额外的角尺校准就可以快速完成框架的直角拼接，对于批量组装的生产线机架、通讯设备机柜来说，可以大幅缩短组装工时，减少对安装人员的技能要求。不同于铸铁材质的角码，这款铝制支架的重量更轻，

　　对于需要经常移动的模块化框架、便携式通讯设备机架来说，不会增加过多的额外负载，同时铝合金的韧性更好，在框架受到振动冲击的时候，不会像铸铁件那样出现脆断的情况，能够吸收一部分振动能量，提升框架整体的抗振性能，适合用在有轻度振动的车间设备、车载通讯机架这类场景中。安装边界上，这款支架因为是表面贴装结构，安装完成后会在型材的外表面突出3/16英寸的厚度，在设计外围护板、安装外挂设备的时候需要预留出这个厚度的空间，避免出现护板无法贴合、设备安装干涉的问题；支架的斜边距离直角顶点的最大距离为4英寸，在布置相邻的其他安装零件的时候，需要避开这个轮廓范围，防止出现零件和支架的空间干涉。在实际选型的时候，如果框架承载的载荷较大，可以在同一个角部位置上下叠加安装两个该款支架，或者在支架和型材之间增加防滑垫片，提升连接的摩擦力，避免长期受力后支架出现滑移；如果是用于洁净环境的设备框架，还可以对支架表面做阳极氧化处理，提升表面的光洁度，减少灰尘附着，满足洁净车间的使用要求。
