T形槽挤压用铝制表面安装固定支架

　　在工业铝型材框架搭建、自动化设备台面辅件安装、生产线工位治具固定这类场景里，T形槽结构的型材是应用最广的基础搭建基材，这类挤压成型的铝型材自带沿长度方向贯通的T形滑槽，不需要额外在型材本体上打孔攻丝，就能通过配套的紧固件快速装拆各类外置附件，但很多时候需要在型材的外表面加装外置的传感器、小型气动元件、走线固定座或者薄型标识牌，这时候如果直接用T形螺栓从滑槽端部穿入，不仅装拆效率低，遇到型材已经拼接成完整框架的情况，根本没法从端部穿装紧固件，这时候就需要这类适配T形槽挤压型材的表面安装支架来做转接固定。

　　这款支架整体采用铝合金材质加工，和工业铝型材的线膨胀系数接近，在车间温度波动的环境下不会因为材质热胀冷缩量差异出现连接松动的问题，同时铝材质本身的重量较轻，不会给型材框架增加额外的负重，表面没有做额外的涂覆处理，保留了铝材本身的氧化层，兼顾基础的防锈能力和导电性能，在需要做设备等电位连接的工位上，还能直接通过支架实现附件和铝型材框架的导通，省去额外跨接接地线的工序。

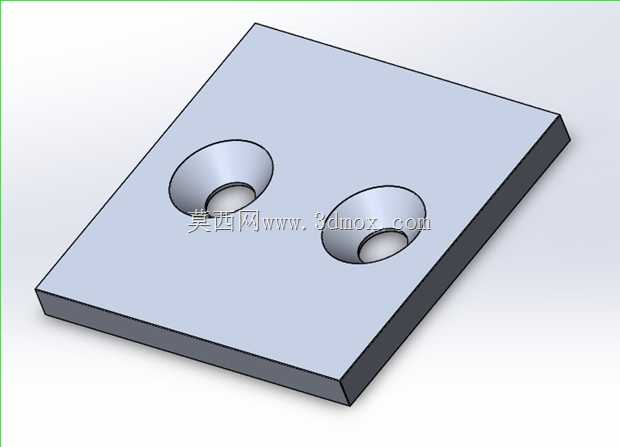

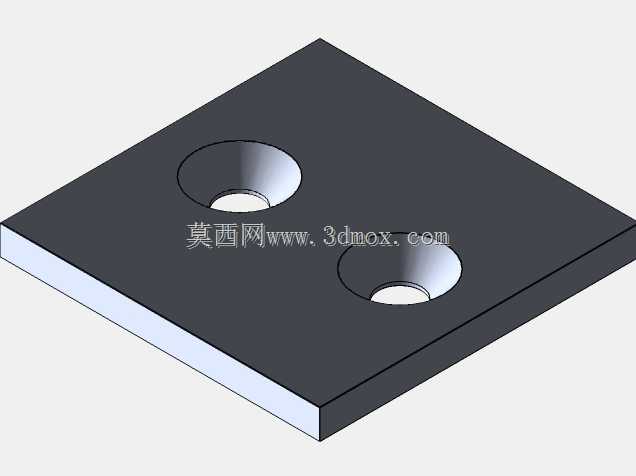

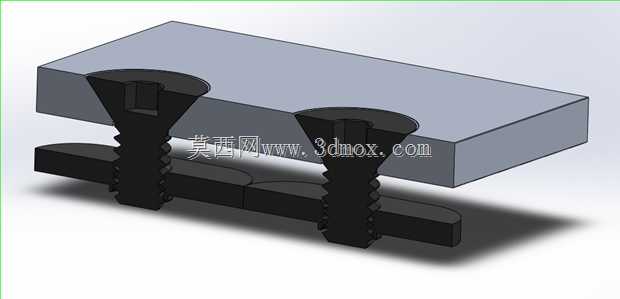

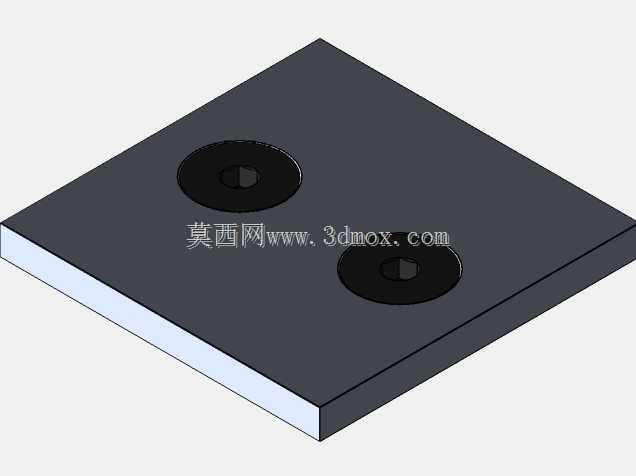

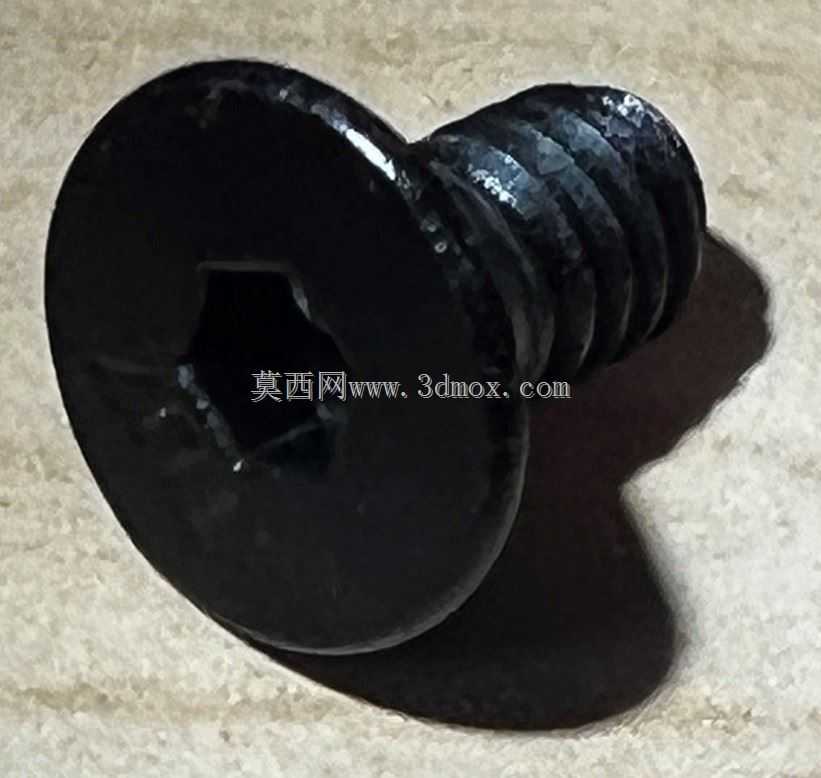

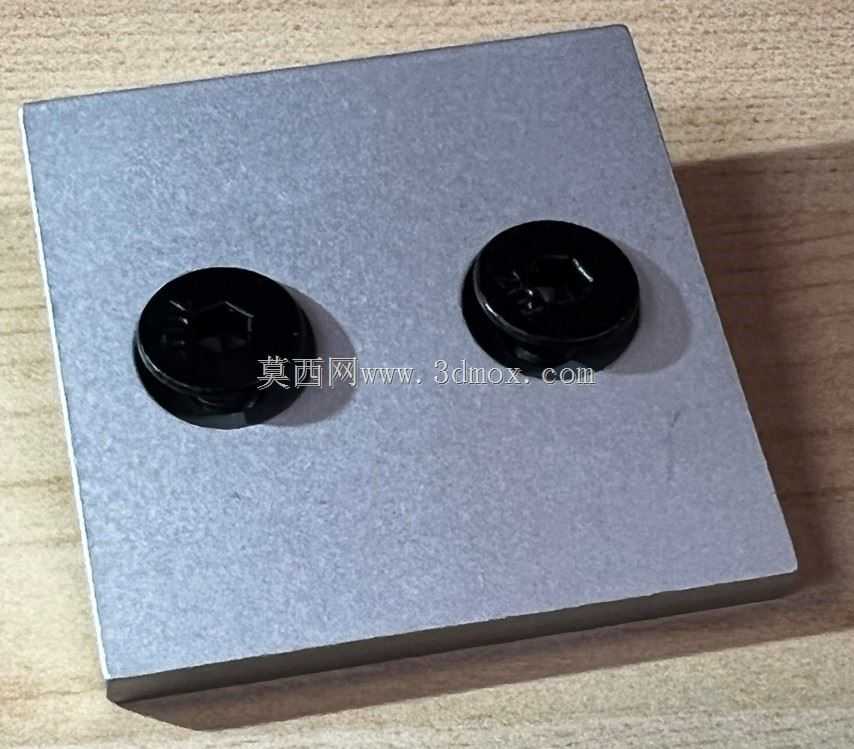

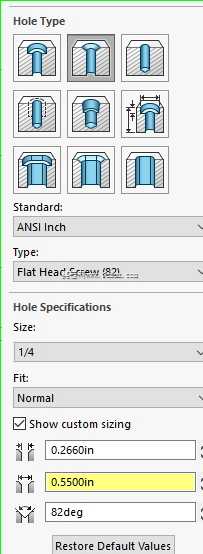

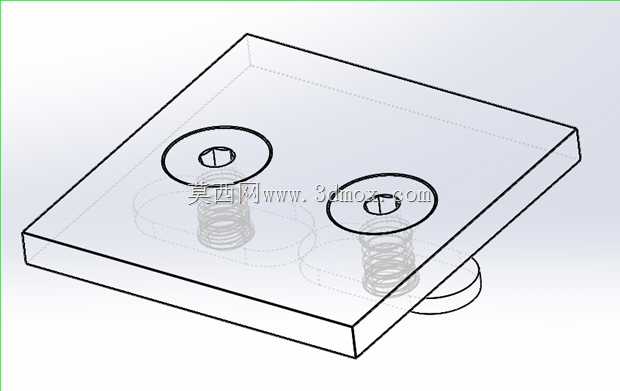

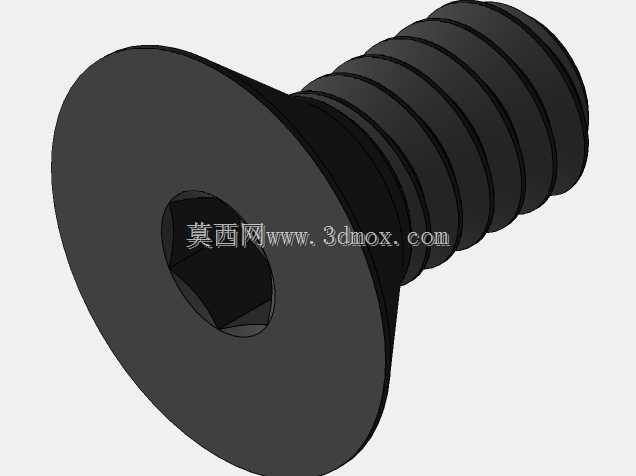

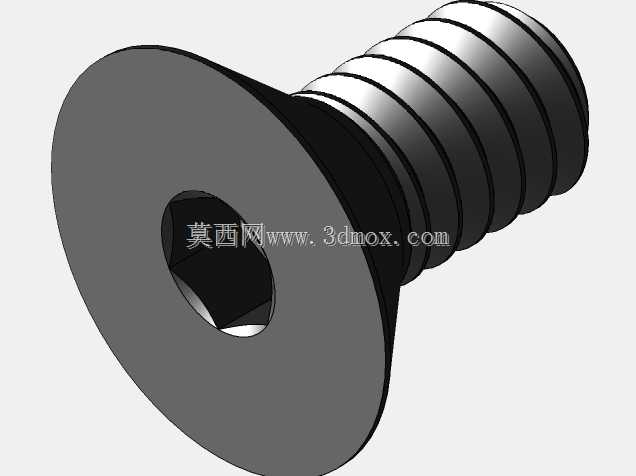

　　从结构设计来看，支架本体是方正的平板结构，没有多余的外凸结构，安装后能完全贴附在型材的外表面，不会出现突出的棱角剐蹭操作人员或者管线。支架上设置了两个1/4-20规格的螺纹间隙孔，两个孔的中心距控制在1英寸，这个尺寸刚好匹配市面上多数小型工业附件的标准安装孔距，不管是装小型漫反射光电传感器、薄型气缸的磁性开关固定座，还是走线用的波纹管固定夹，都能直接对齐孔位安装，不需要额外在支架上二次打孔。孔位下方设计了直径55丝、深度适配的沉孔结构，安装时使用FHCS内六角圆柱头螺钉可以完全沉入沉孔内部，螺钉头部不会突出支架表面，保证支架安装后整个接触面完全平整，不会因为螺钉头突出导致安装的附件出现倾斜、贴合不严的问题。

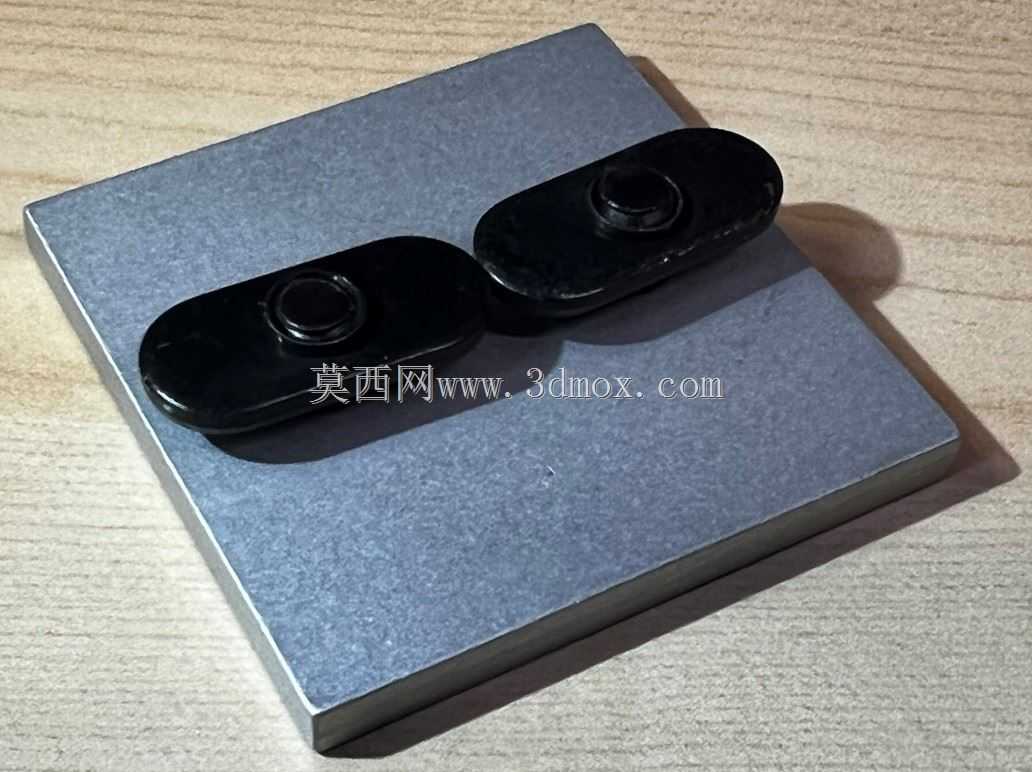

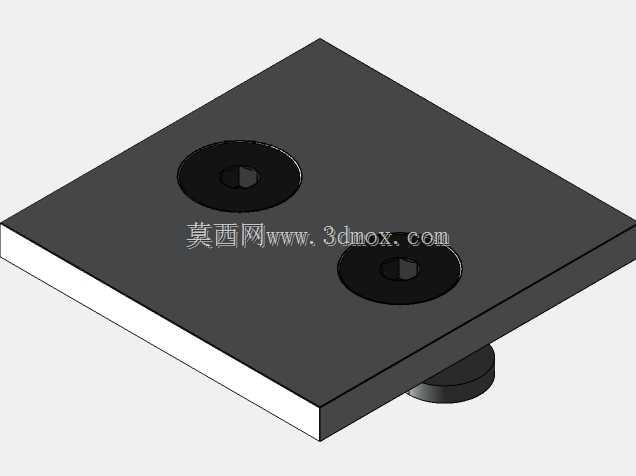

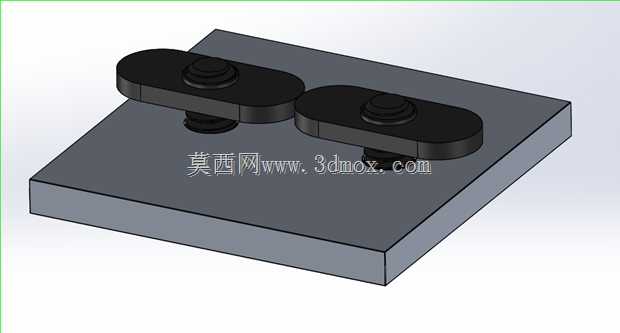

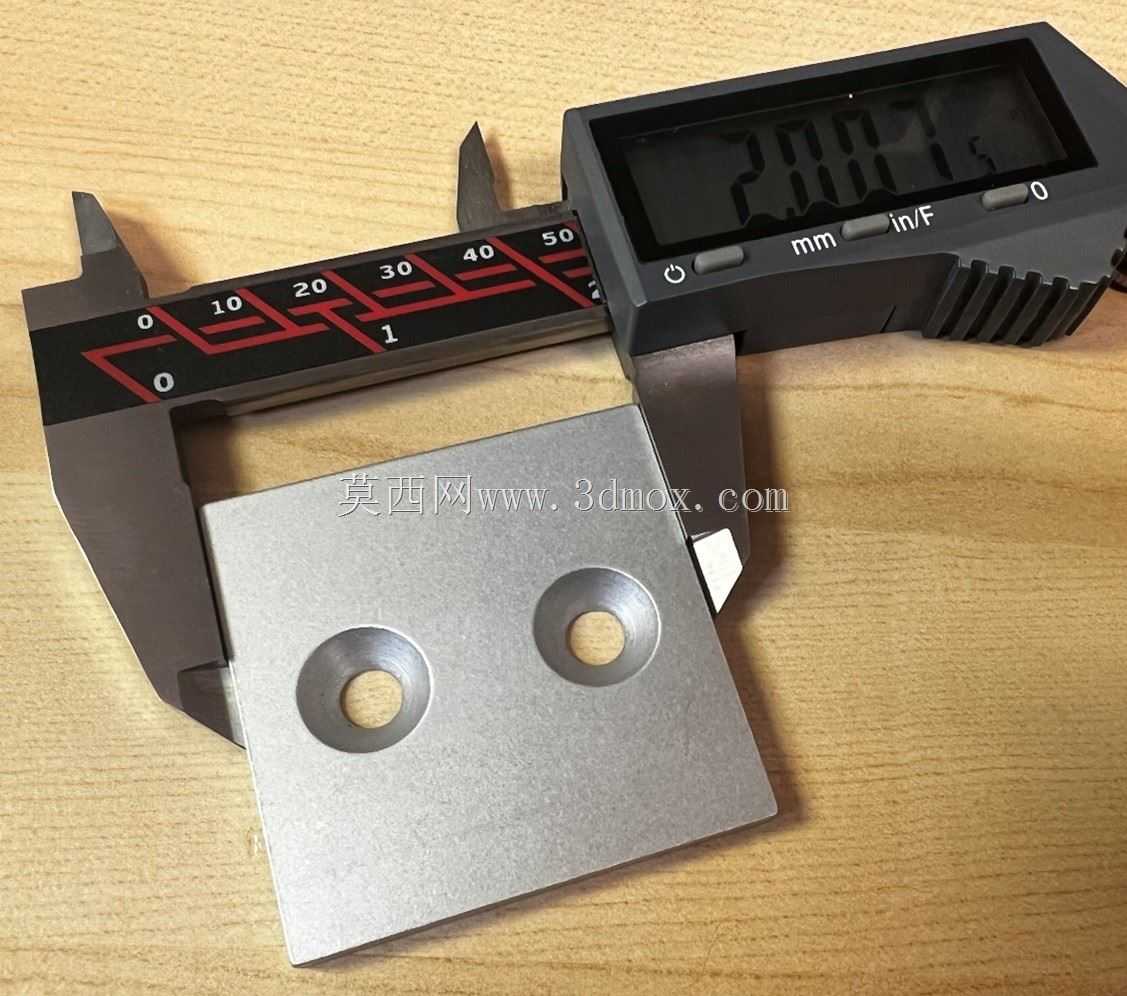

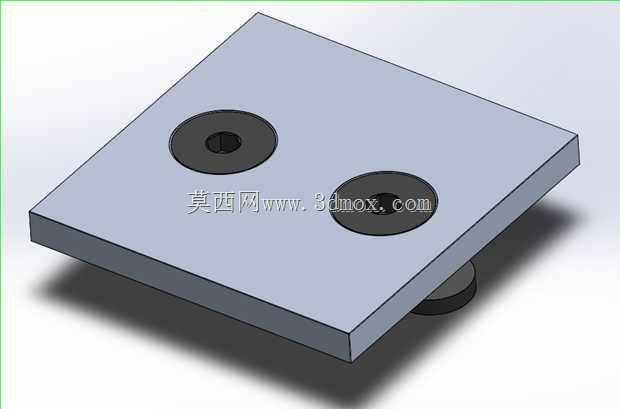

　　尺寸边界上，支架的整体外形为2英寸见方的正方形，厚度为3/16英寸，这个厚度在保证结构刚性的前提下，尽可能压缩了支架本身的占用空间，安装在2英寸规格的T形槽挤压铝型材表面时，支架的四个边缘刚好和型材的侧边齐平，不会超出型材的外轮廓，不会影响型材侧面其他附件的安装，也不会在框架外侧形成突出的磕碰点。安装时不需要对原有铝型材框架做任何拆解，只需要将配套的T形螺母预先卡入型材的T形滑槽内，对齐支架上的安装孔后拧入螺钉，就能快速把支架固定在型材表面的任意位置，后续如果需要调整附件的安装位置，只需要松开螺钉就能沿着滑槽滑动支架调整位置，调整到位后重新拧紧螺钉即可，不需要重新打孔或者破坏型材的原有结构。

　　在实际的设备改造场景中，这类支架的适配性很强，除了常规的工业铝型材框架安装，在一些钣金设备的外壳表面、木质工作台的台面侧边、甚至是铝合金方管搭建的简易机架上，都可以通过自攻螺钉或者抽芯铆钉把这个支架固定在安装面上，作为通用的转接安装座来使用。设计时特意把两个安装孔的位置做了对称布局，不管是横向安装还是纵向安装，孔位的受力状态都保持一致，不会因为安装方向的变化导致单侧受力过大出现支架变形的问题，同时平板式的结构也方便使用者根据实际安装需求，在支架的空余位置额外加工小孔或者槽位，来适配特殊规格的附件安装，不会因为结构过于复杂导致二次加工难度大。

　　从受力角度考量，3/16英寸的铝板厚度完全能满足常规小型工业附件的承重需求，单个支架可以稳定承载不超过5kg的静态载荷，在有轻微振动的设备上使用时，配合防松垫圈就能避免螺钉松动，不需要额外做加固处理。沉孔的加工精度控制在合理范围内，螺钉沉入后头部和支架表面的高度差不超过0.1mm，保证安装在支架上的附件底面能完全和支架表面贴合，不会出现倾斜导致的检测精度下降、安装错位等问题。两个安装孔的间隙尺寸比1/4-20螺钉的公称直径大0.2mm，既可以保证螺钉能顺利穿过孔位，又能预留少量的位置调整余量，在安装时可以微调支架的位置，抵消T形螺母在滑槽内的少量位置偏差，降低安装时的对位难度。
