T形槽框架用铝制表面安装固定支架

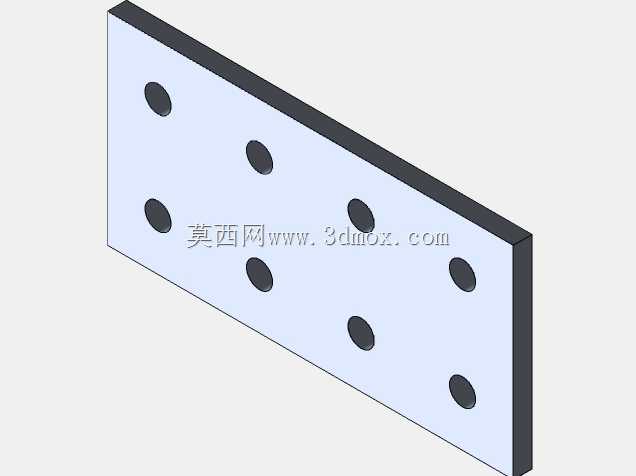

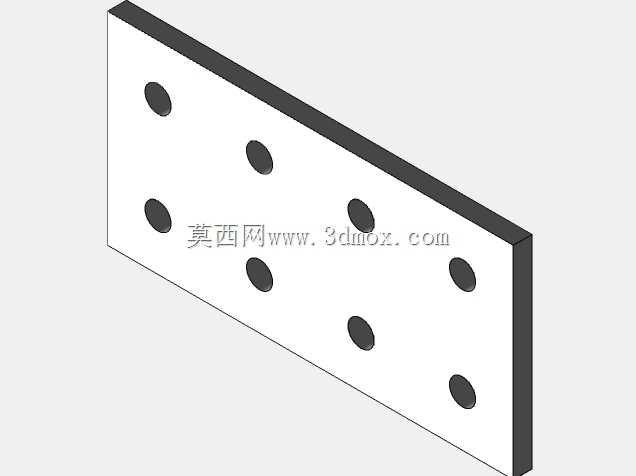

　　在工业铝型材框架搭建、通讯设备机架组装、自动化设备外围护结构安装这类场景里，表面安装支架是衔接T形槽型材与外置功能件的核心衔接零件，很多现场安装的痛点往往出在这类小零件的匹配度上——要么孔位不对中导致安装应力集中，要么板厚不足长期受载后变形，要么边界尺寸和型材槽宽不匹配出现装配干涉。这款安装支架的设计完全围绕T形槽框架的表面安装需求展开，整体采用矩形平板结构，板厚控制在3/16英寸，这个厚度是经过实际载荷校核的：既不会因为板厚过薄在单侧挂载时出现板面翘曲，也不会因为过厚增加不必要的重量与材料成本，对于常规通讯机架上挂载接线端子排、小型传感器支架、线槽固定座这类载荷在5kg以内的工况，这个厚度的强度冗余完全足够。

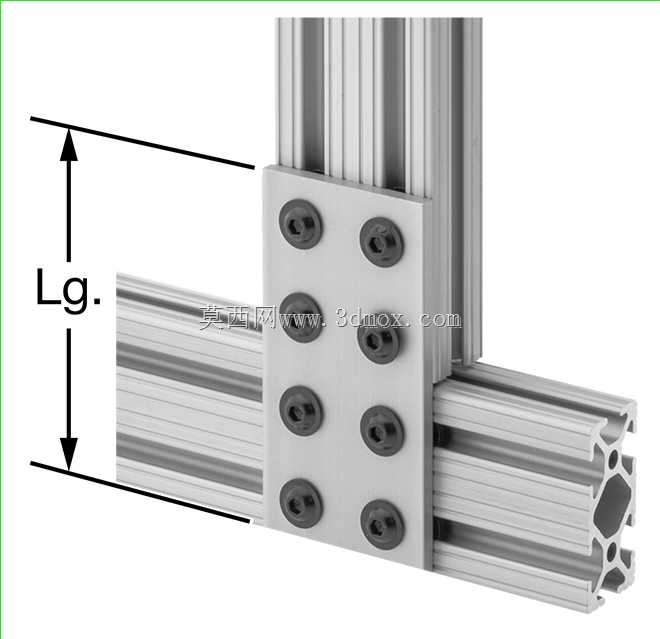

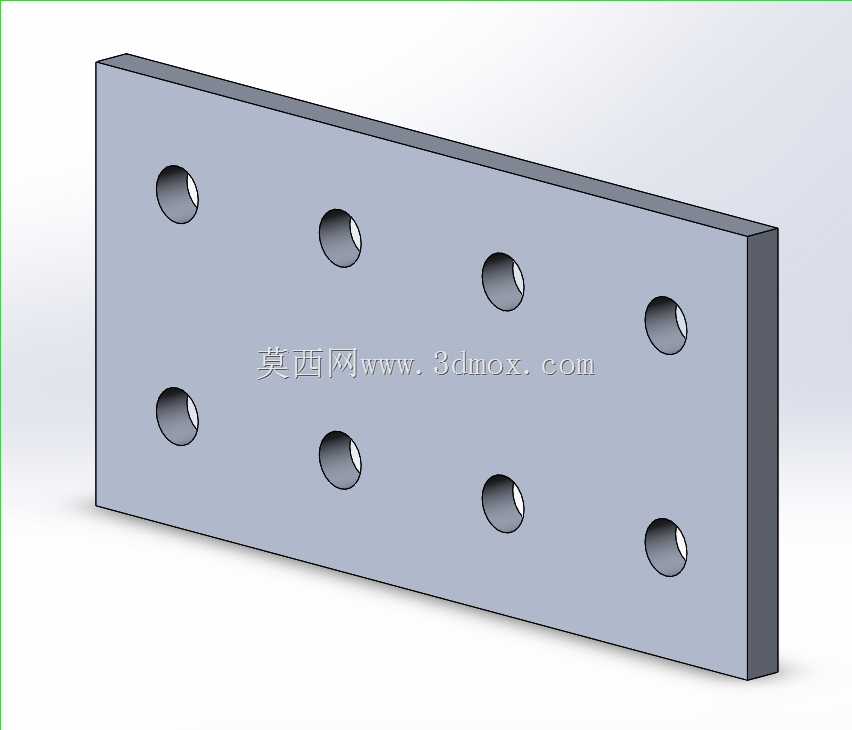

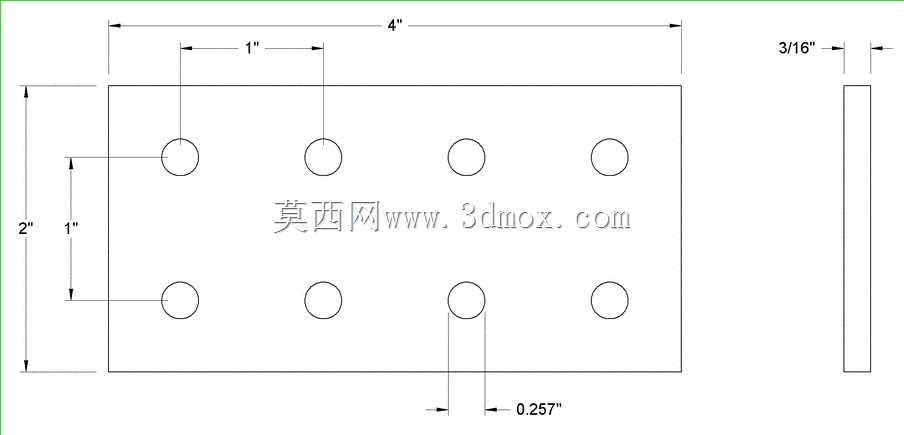

　　外形尺寸上，板面整体为2英寸×4英寸的矩形，这个尺寸刚好匹配常用的15系列、20系列T形槽铝型材的表面安装面宽度，安装时支架边缘不会超出型材表面，不会和相邻型材的拼接缝、槽内放置的螺母滑块出现干涉。板面上一共加工了8个通孔，所有孔位均为1/4-20规格螺钉的间隙孔，孔位排布采用对称双列布局，每列4个孔，孔间距完全对应T形槽型材的标准槽心距，安装时不需要额外划线打孔，直接将螺钉穿过支架孔位，对准预先放入T形槽内的滑块螺母拧紧即可，单块支架的8个孔位可以实现双型材拼接处的跨接固定，也可以单块支架固定在单根型材上实现大接触面的挂载支撑，相比单孔或双孔的小支架，这种8孔布局的抗扭转能力更强，当挂载件存在侧向冲击力时，不会出现支架绕螺钉转动的问题。

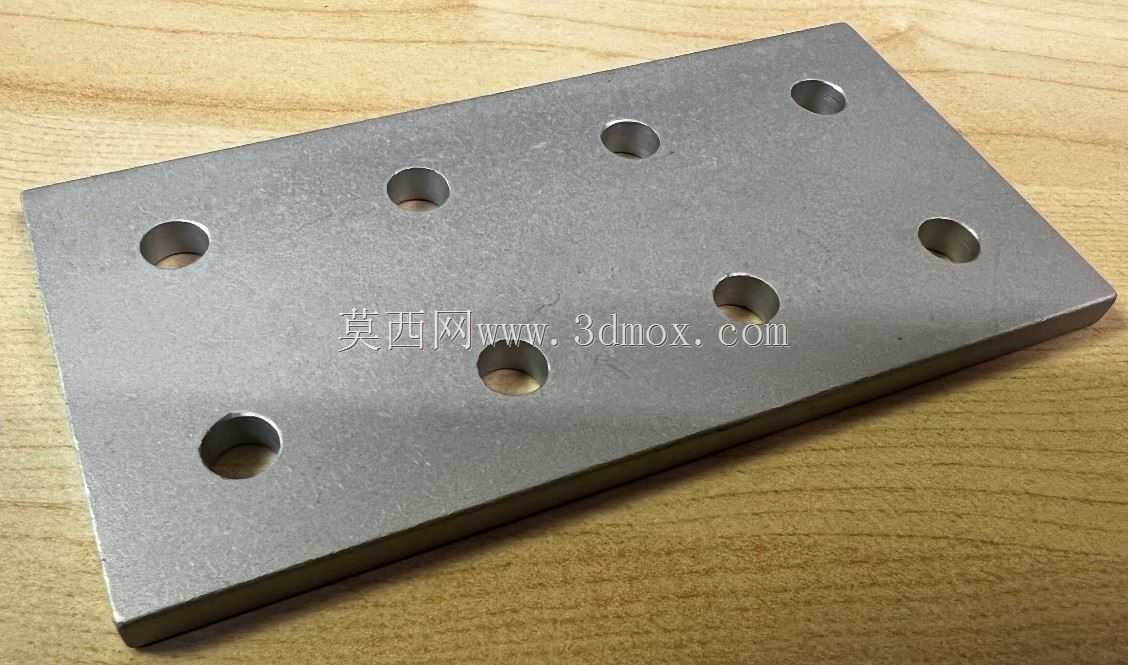

　　从设计思路来看，这款支架没有多余的折弯、焊接结构，整体为整块铝板裁切加工而成，加工工艺简单，常规的数控冲床或者激光切割机都可以快速批量生产，孔口位置做了轻微的倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能在螺钉拧入时起到导向作用，不会因为孔口的微小毛刺导致螺钉卡滞。材质选用铝合金，一方面是因为铝合金的自重轻，在通讯机架这类对整体重量有控制要求的场景里，不会给框架增加过多额外载荷，另一方面铝合金的表面自然氧化层具备一定的防锈能力，在常规室内工业环境下不需要额外做表面喷涂处理就能满足使用要求，如果是在潮湿或者有轻微腐蚀的环境下使用，也可以后续做阳极氧化处理进一步提升防护性能，材质本身的加工性能好，后期如果现场需要临时调整孔位，也可以很方便地用手电钻进行二次加工，不会像碳钢支架那样钻孔费力还容易生锈。

　　实际使用中，这款支架的适配场景非常广，除了常规的T形槽铝型材框架安装外，也可以用于钢板结构件的表面转接安装，比如在设备钣金外壳上需要外挂小型控制盒时，如果原有钣金面的安装孔位不匹配，就可以用这款支架作为过渡件，先将支架固定在钣金原有孔位上，再在支架上对应控制盒的安装孔位进行固定，避免直接在钣金外壳上随意打孔破坏外壳的防护性能。安装边界上需要注意，支架的四个角都做了微小的圆角处理，圆角半径不超过2mm，安装时即使在狭窄的型材拼接角落位置，也不会因为直角的尖锐边角和相邻零件产生卡滞，所有孔位的中心到支架边缘的距离都大于螺钉头的半径，安装时螺钉头可以完全贴合在支架表面，不会出现螺钉头一半悬空的情况，保证拧紧时的受力均匀。

　　从结构受力的角度分析，这款支架的孔位排布避开了板面的应力集中区域，当支架承受垂直于板面的载荷时，8个螺钉均匀分担载荷，每个螺钉承受的剪切力远小于1/4-20螺钉的许用剪切载荷，长期使用不会出现螺钉断裂或者支架孔位变形的问题；当承受平行于板面的侧向载荷时，双列孔的布局可以形成稳定的支撑面，支架不会出现沿侧向的滑移，不需要额外加装定位销就能满足定位精度要求，对于通讯设备这类对安装位置稳定性有一定要求的场景，这种固定方式的可靠性完全可以满足使用需求。很多现场安装人员在做T形槽框架组装时，经常会遇到需要在型材表面加装各种外置件的情况，自制支架往往会出现孔位偏差、板厚不合适的问题，这款标准化的安装支架可以直接选型使用，省去了现场测绘、加工的时间，也能保证安装后的整体外观一致性，不会出现自制支架尺寸参差不齐影响设备整体美观度的问题。
