异径双外丝黄铜降压管路接头结构

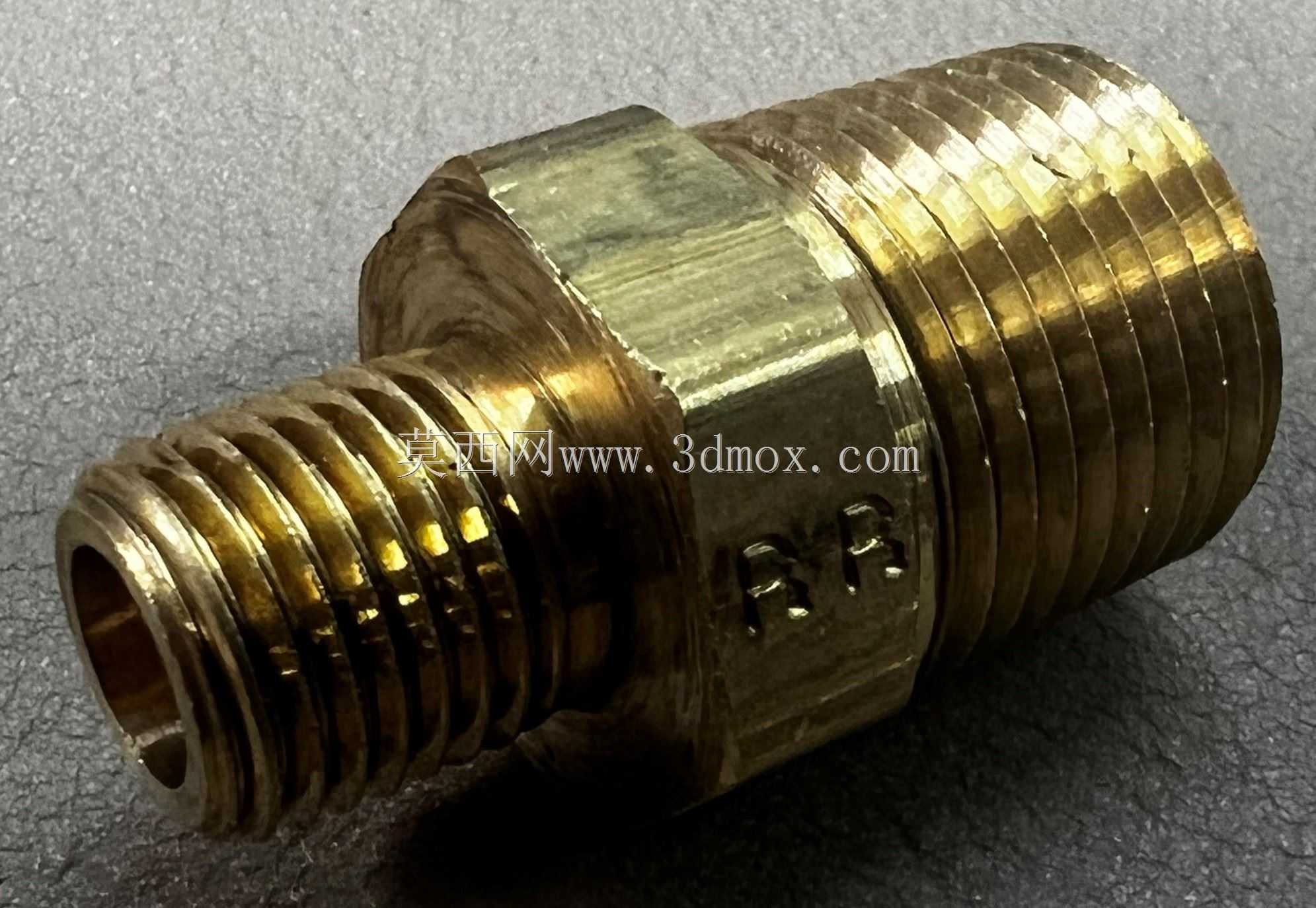

　　在气动控制回路、低压给排水支路、小型液压测试台架以及民用燃气接驳场景中，不同通径管路的转接需求十分常见，这类异径外丝接头正是为解决通径匹配、同时兼顾降压限流需求设计的核心管路连接件。这款接头整体采用黄铜棒料经车削加工成型，材质本身具备良好的切削加工性能与抗腐蚀能力，在常规水、气、轻质油类介质工况下能长期稳定工作，不会像普通碳钢件那样轻易出现锈死、螺纹咬合无法拆卸的问题，也不会因材质过硬导致安装时螺纹崩裂损伤配套管件。

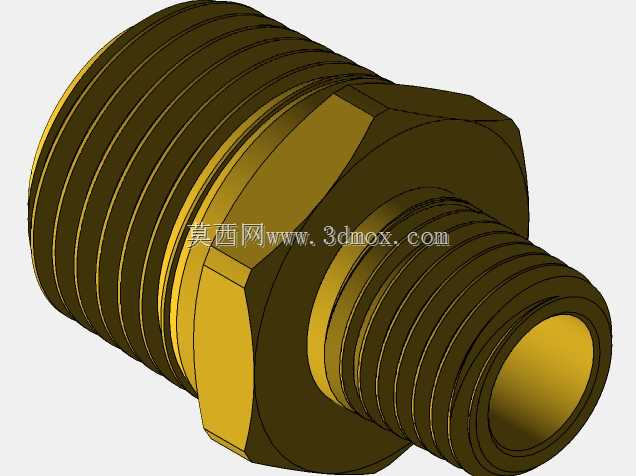

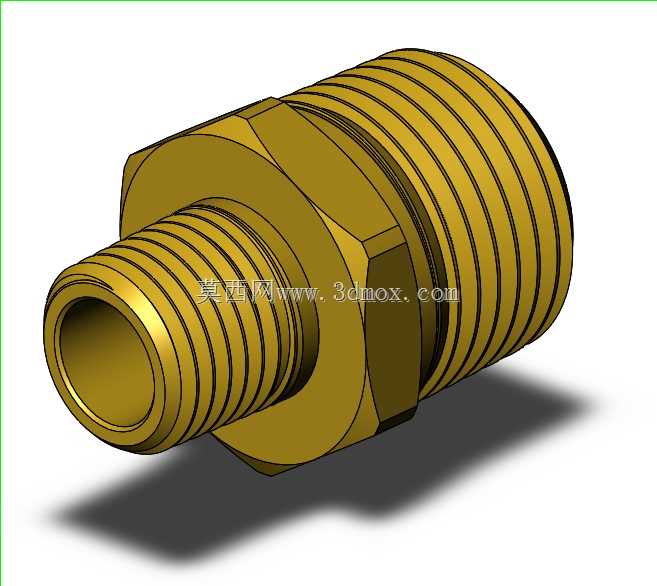

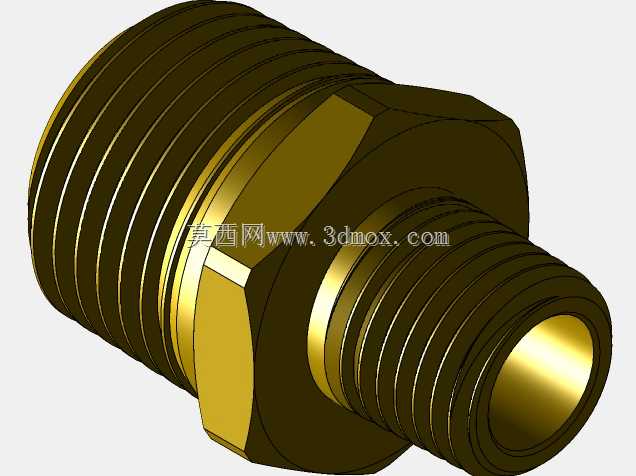

　　从结构设计逻辑来看，接头两端分别设置不同规格的NPT外螺纹，大端为1/2英寸NPT锥管螺纹，小端为1/4英寸NPT锥管螺纹，锥管螺纹本身自带密封特性，安装时配合生料带或管螺纹密封胶，即可在额定压力范围内实现无泄漏连接，无需额外加装密封垫片，减少了装配环节的零件数量与密封失效风险。中间的六角结构是专门为管钳、活动扳手等安装工具设计的受力部位，对边尺寸为7/8英寸，这个尺寸经过匹配验证，既不会因六角过小导致安装时受力不足打滑、拧坏棱角，也不会因六角过大造成周边安装空间的浪费，在密集排布的阀组、汇流板上安装时，能给扳手留出足够的操作回转空间，避免和相邻接头、阀体发生干涉。

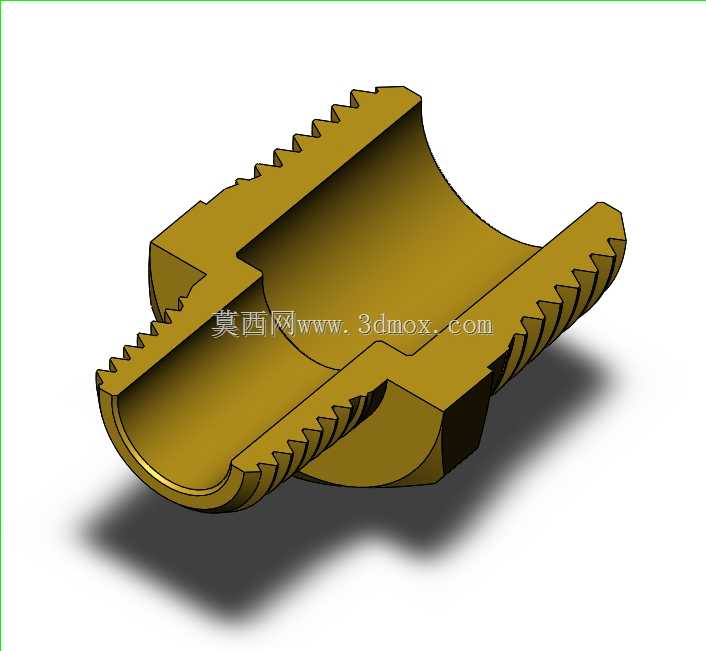

　　接头整体轴向长度为1.32英寸，这个长度参数是结合实际安装边界确定的：如果长度过短，两端螺纹拧入对应管件后，中间六角部位会被两侧管件端面顶住，无法施加足够的拧紧力矩，容易出现密封不严的问题；如果长度过长，不仅会增加不必要的材料成本，还会让管路接驳处的伸出量过大，在设备运输、日常维护过程中更容易被磕碰导致变形、泄漏。内部流道采用平滑过渡的变径设计，从大端到小端的流道收缩段没有直角台阶，介质流经时不会产生强烈的紊流与局部压损突变，既能实现通径变化带来的降压限流效果，又能避免直角结构处长期受介质冲刷导致的局部磨损，延长接头的使用寿命。

　　在实际选型应用中，这类接头常被用在气源处理单元的出口支路，将主路1/2英寸的供气管路转接为1/4英寸的支路，给小型气动元件、压力表、传感器提供适配的接驳接口；在家用净水设备的水路中，也常用这类接头实现不同管径水管的转接，黄铜材质符合涉水部件的卫生要求，不会像部分塑料接头那样长期使用后出现老化开裂、螺纹滑牙的问题。建模过程中，螺纹部分严格按照NPT锥管螺纹的标准参数构建，锥度1:16，牙型角60度，保证和标准内螺纹件的虚拟装配完全匹配，不会出现干涉或配合间隙过大的问题；六角部位的棱角做了微小的倒钝处理，既符合实际加工的工艺特征——实际车削加工后不会存在绝对锋利的棱角，也避免了虚拟装配时棱角处出现不必要的应力集中误判。外表面的粗糙度设置也贴合实际加工效果，车削加工后的黄铜表面呈现均匀的金属光泽，没有过度抛光的虚假质感，能直接用于管路装配的干涉检查、物料清单统计以及装配工艺模拟，帮助设计人员在方案阶段就确认接头的安装空间是否足够，和周边的管路、阀件是否存在碰撞风险，减少实际加工装配阶段的返工问题。
