铝型材配套T形槽偏置面板吊装固定件

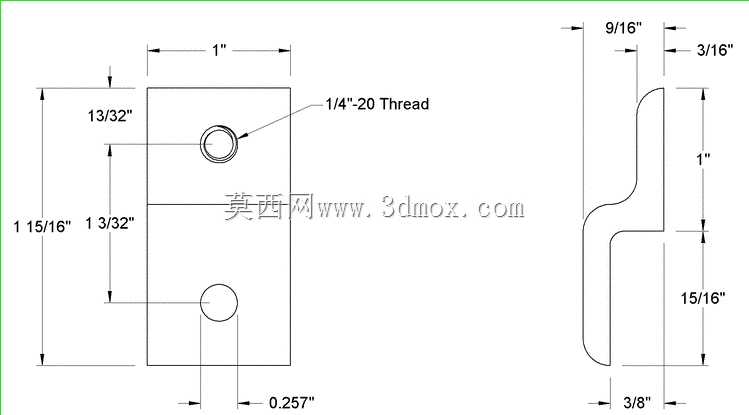

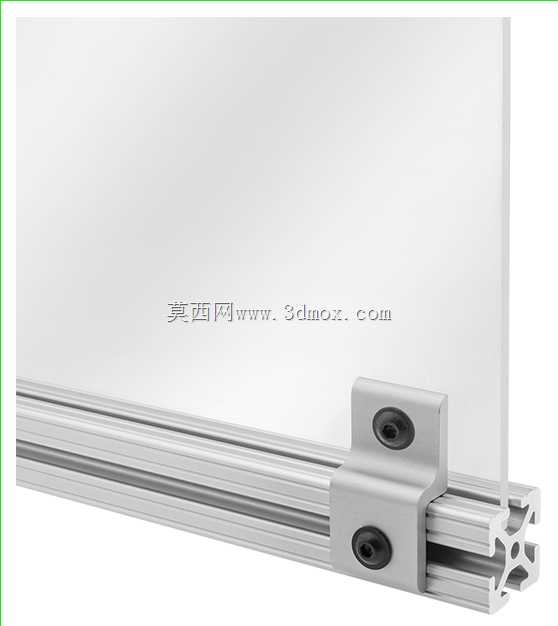

　　在工业铝型材框架搭建的各类生产线、设备护网、操作面板安装场景中，这类偏置结构的吊装固定件是解决非居中安装需求的常用连接件。日常做设备外围布局时，经常会遇到面板安装位与铝型材槽位存在水平偏距的情况，若采用常规直角角码连接，要么需要额外加装垫块调整间距，要么会出现安装后面板与型材表面存在缝隙、受力点偏移导致固定不稳的问题，这款偏置吊架就是针对这类场景做的结构优化。从实际安装适配性来看，该零件专门匹配1英寸规格的工业铝型材T形槽，安装时可直接将卡接端嵌入铝型材的T形槽内，无需在型材表面额外打孔，不会破坏铝型材的整体结构强度，也方便后期调整安装位置，适配生产线迭代时的面板移位需求。零件上设置的两个孔位功能区分明确，

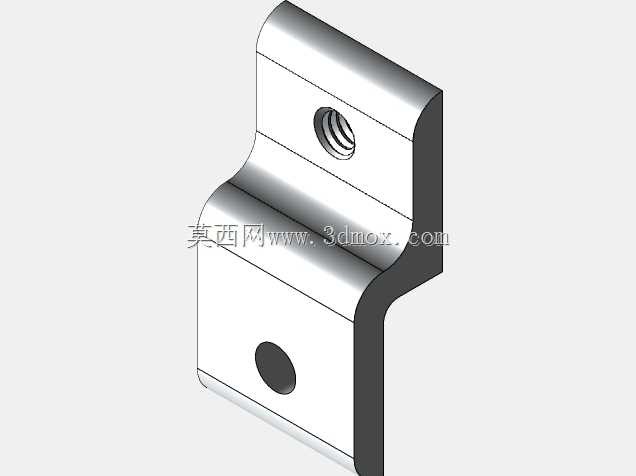

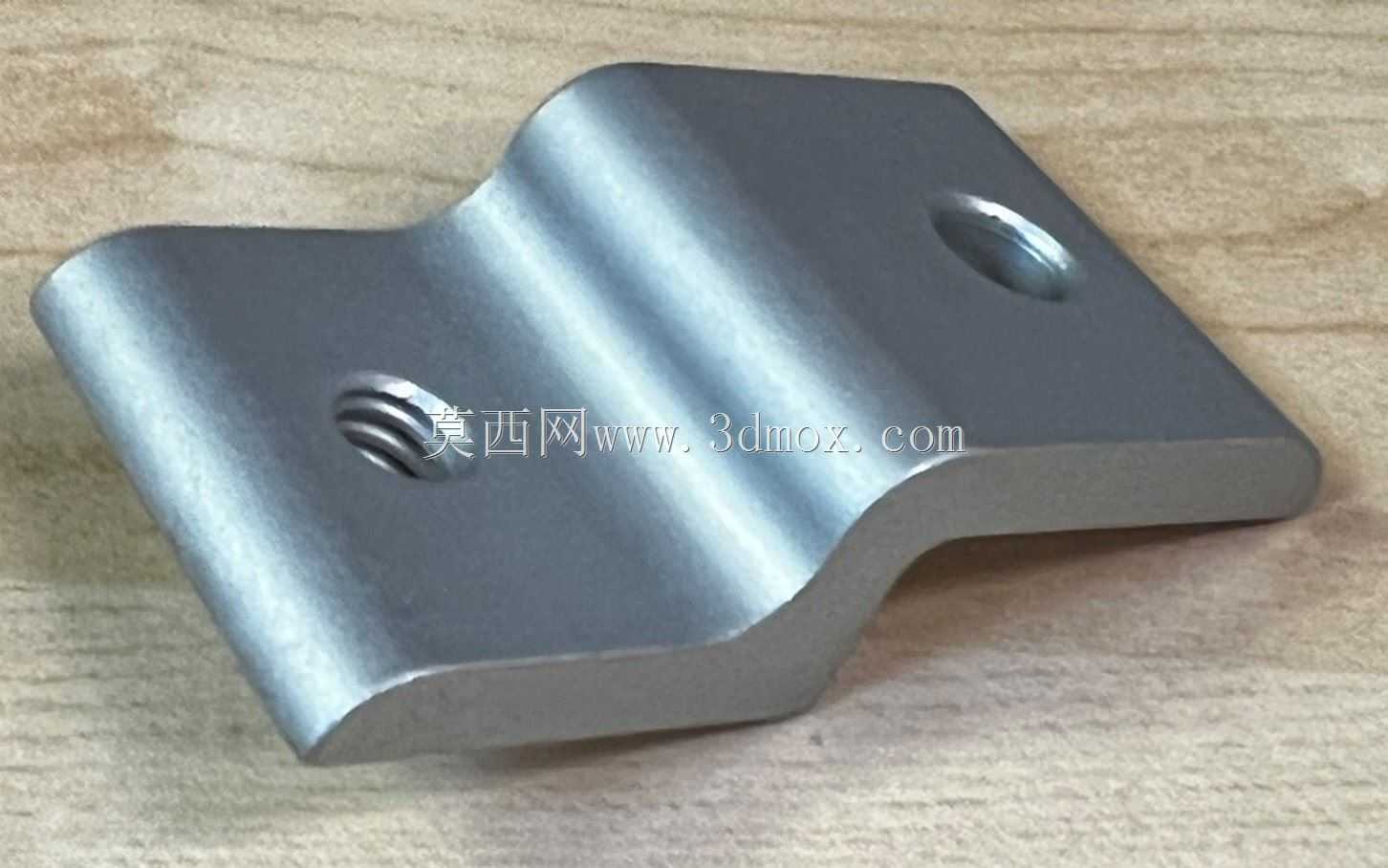

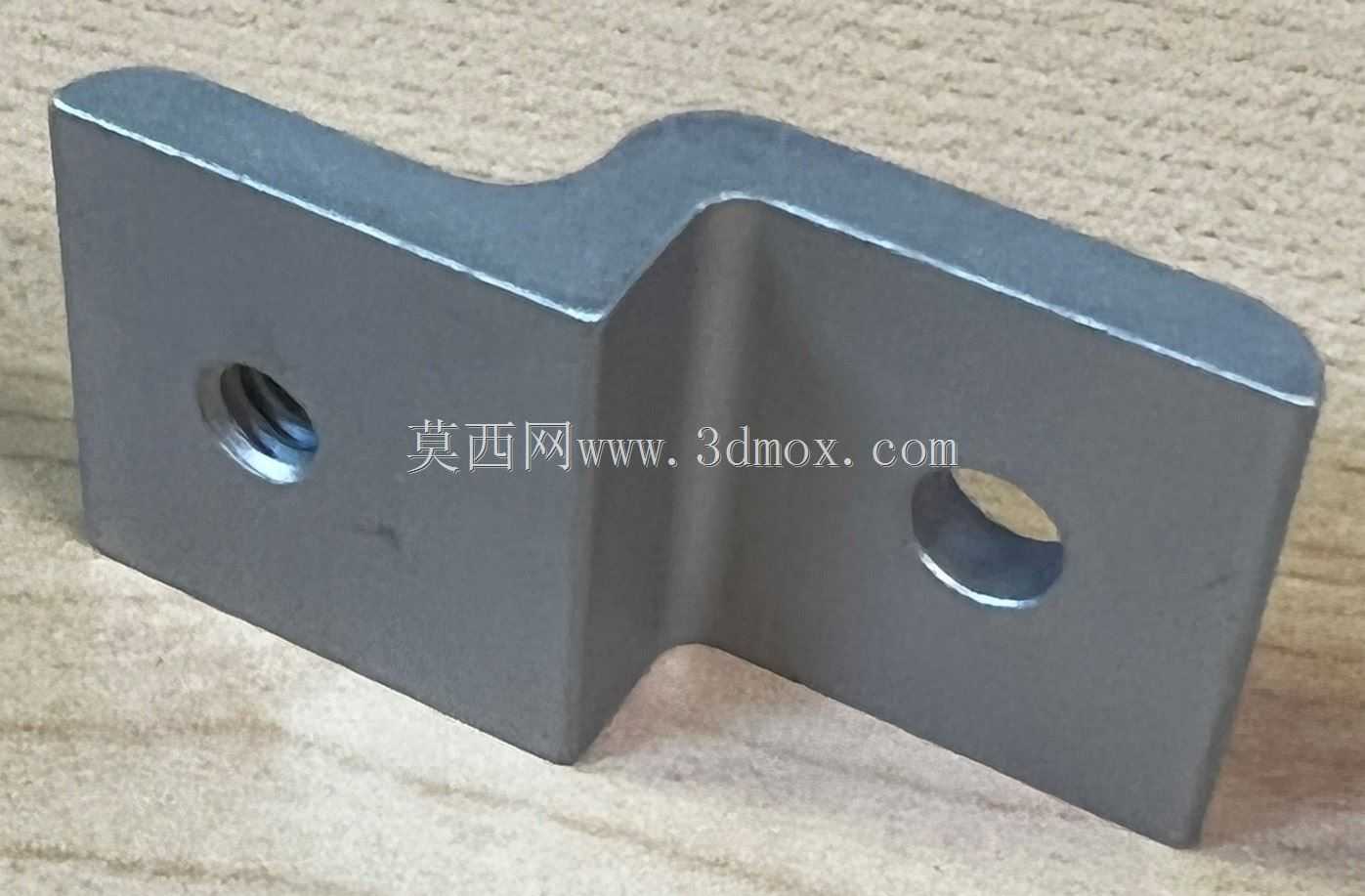

　　其中一个是1/4规格的间隙孔，可穿过对应规格的螺栓完成吊架与铝型材槽内滑块螺母的锁紧固定，间隙孔的公差设置预留了一定的安装调整余量，能抵消铝型材拼接时的累计位置误差，避免出现孔位对不上无法装配的问题；另一个是1/4-20规格的螺纹孔，用于直接连接待固定的面板或网筛，无需额外搭配螺母，安装时只需从面板侧穿入对应规格的螺栓拧入螺纹孔即可完成固定，能减少现场安装的配件数量，提升装配效率。结构设计上采用了Z形偏置的折弯造型，整体通过金属挤压工艺一次成型后再做孔位精加工，折弯处做了圆弧过渡处理，避免应力集中导致长期受力后出现断裂变形，零件的两个安装面分别贴合铝型材槽侧表面和面板背面，接触面积经过优化，

　　锁紧后不会出现压痕或者局部受力过大导致的型材变形。从安装边界来看，该吊架的偏置距离经过精准计算，安装后面板与铝型材表面的间距刚好适配常规设备面板的走线空间，不会出现线缆被挤压的情况，同时整体突出型材表面的高度控制在合理范围内，不会占用过多的设备外围空间，避免影响操作人员的通行或者其他部件的安装。在实际选型使用时，这类吊架通常会成组使用，根据面板的尺寸和重量均匀分布固定点，单颗吊架的承重能力经过实际验证，可满足常规亚克力面板、金属钣金面板、冲孔网筛的固定需求，若用于较重的金属面板安装，可适当加密固定点的间距，保证连接可靠性。相较于常规的平板式连接片，这种一体成型的偏置结构省去了多零件拼接的累计误差，安装后的整体平整度更好，

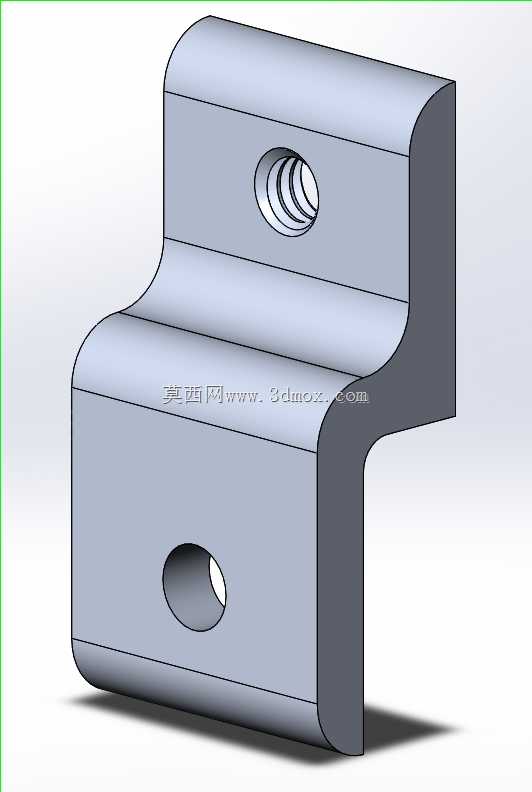

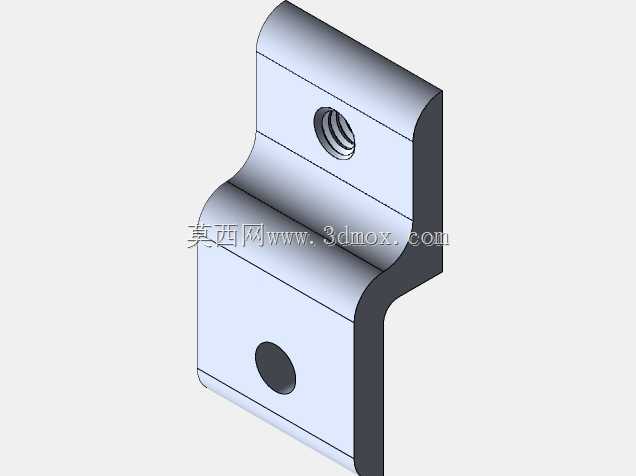

　　长期使用不会因为设备运行的振动出现螺栓松动、面板移位的问题。零件的边缘都做了倒角处理，安装时不会划伤操作人员的手部，也不会刮破面板表面的喷塑或者氧化层，适配工业场景下的安全装配要求。在做三维建模时，这类零件需要重点控制折弯处的圆角尺寸、两个安装面的平行度公差，以及两个孔位的相对位置精度，保证加工出来的零件能直接适配对应的铝型材和安装面板，不需要现场二次修配。
