T形槽框架用内六角圆头螺钉结构设计

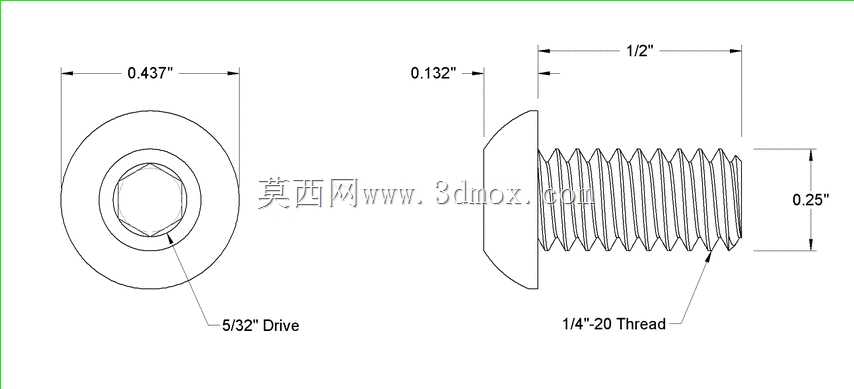

　　在工业铝型材框架、模块化工装夹具、自动化设备机架的T形槽装配场景中，这类盘头内六角螺钉是使用频率极高的紧固件，区别于常规外六角螺栓或沉头螺钉，它的头部设计完全适配T形槽的安装空间限制，不会出现头部突出型材表面刮蹭操作人员、干涉外围附件安装的问题。从实际选型角度看，这款螺钉采用1/4-20统一螺纹规格，螺纹长度控制在1/2英寸，适配市面上绝大多数20系列、40系列工业铝型材的槽宽，以及厚度在10mm以内的板材与型材的叠层连接场景，安装时不需要额外加工沉头孔，直接将螺钉从T形槽端部滑入预设位置，对准待连接件的安装孔拧入即可，相比沉头螺钉省去了锪孔工序，在快速搭建的模块化装配场景中能大幅缩短装配周期。

　　头部采用盘头圆弧过渡设计，没有尖锐的棱角，一方面在安装拧紧时，头部与型材槽面的接触应力分布更均匀，不会因为局部应力过大压伤铝型材的槽口表面，破坏型材的阳极氧化层；另一方面圆弧外形也能减少设备维护时的磕碰划伤风险，在人员需要频繁靠近操作的设备机架、工作台框架上，这类设计的安全优势十分明显。驱动端采用5/32英寸规格的内六角凹坑，匹配标准英制内六角扳手，拧紧时扳手与螺钉头部的接触面积大，能传递更大的拧紧扭矩，不容易出现拧滑牙的问题，相比十字槽、一字槽的驱动形式，更适合工业装配中需要保证预紧力一致性的场景，反复拆装也不容易损坏驱动结构。

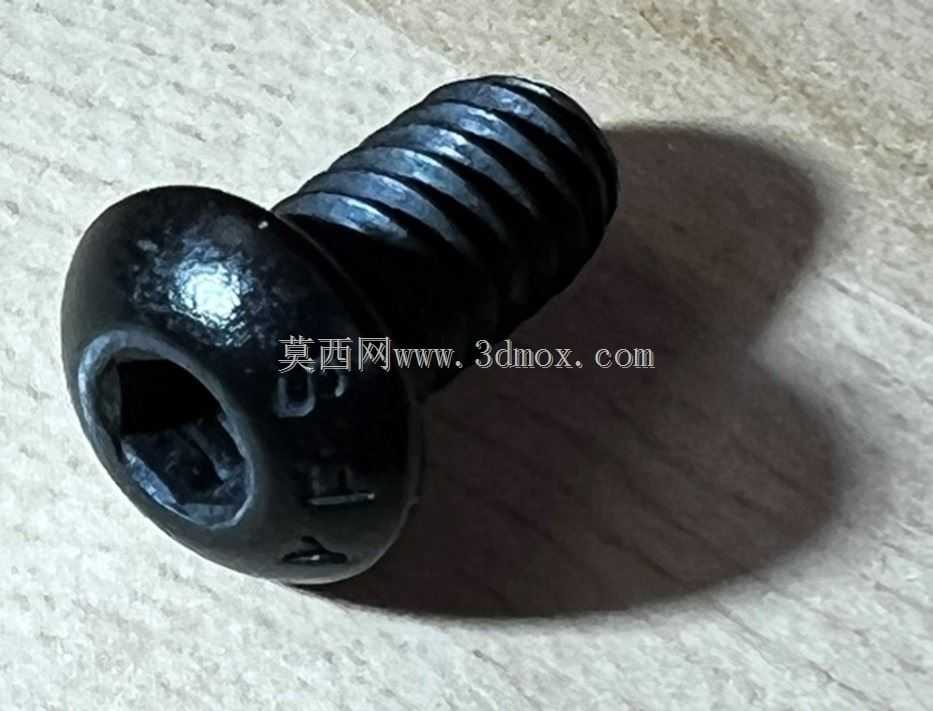

　　材质选用黑色氧化钢，表面的氧化层能提供基础的防锈能力，在干燥的室内工业环境下使用不需要额外做表面防护，成本比镀锌、镀镍的不锈钢螺钉更低，同时钢材的强度等级能满足一般框架连接的强度要求，静态承重下的抗剪切、抗拉伸性能完全覆盖铝型材框架的常规负载需求。设计时需要注意几个关键的安装边界：首先是螺钉拧入T形槽螺母后的有效啮合长度，1/2英寸的螺纹长度在搭配标准T形螺母时，要保证至少有3-4个完整螺纹牙型啮合，避免滑牙失效；其次是头部直径与T形槽槽口宽度的匹配，盘头的直径要大于槽口宽度，保证拧紧时头部完全压在槽口两侧的型材面上，不会出现头部卡入槽内的问题；另外内六角驱动的深度要足够，保证扳手能完全插入凹坑，避免拧紧时扳手脱出损坏驱动孔。

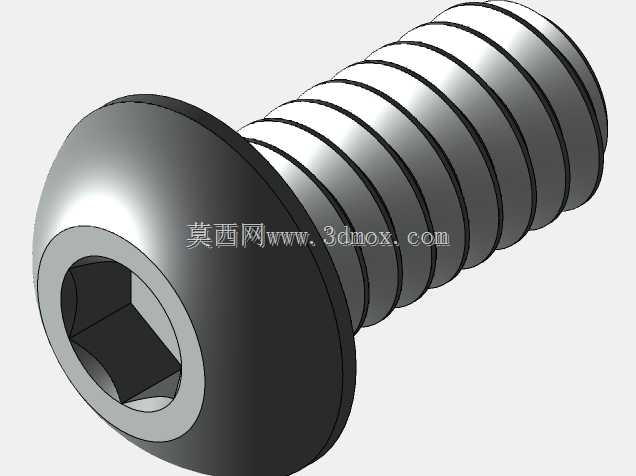

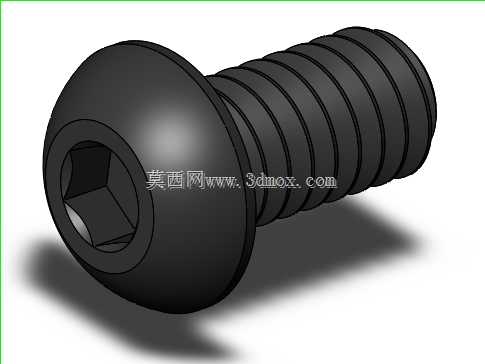

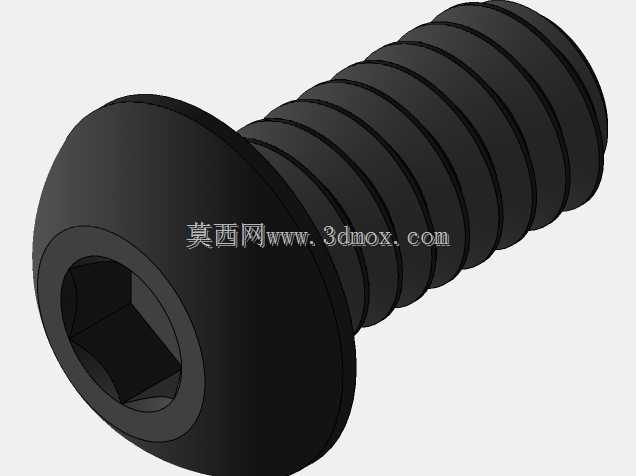

　　在实际的三维建模过程中，这类紧固件的建模需要重点关注几个细节：螺纹部分的牙型如果是用于装配干涉检查，可以采用简化的装饰螺纹线，如果是用于加工出图则需要绘制精确的螺旋牙型，要注意1/4-20螺纹的牙距是每英寸20牙，牙型角60度，不能与公制螺纹混淆；头部的圆弧过渡要保证曲面连续，没有尖锐的边，在渲染或者工程图导出时能准确体现外形；内六角凹坑的底部要做合理的退刀结构，符合实际冷镦加工的工艺特征，不能做成完全直角的结构，否则不符合实际生产的零件形态。这类螺钉除了铝型材框架装配，还能用于钣金机箱的内部连接、小型设备的外壳固定、工装治具的组件连接等场景，只要安装面允许盘头突出、不需要沉头平齐的场合，都能选用这类紧固件，相比沉头螺钉它的对中性要求更低，安装容错率更高，即使安装孔有少量偏移，也能顺利拧入，在快速装配的生产线、现场改装的设备场景中实用性很强。

　　选型时还要注意，黑色氧化层的防锈能力有限，在潮湿、有腐蚀介质的场景中不能直接使用，需要更换不锈钢材质或者做额外的表面处理；拧紧扭矩要控制在钢材螺钉的合理范围内，不能过度拧紧，否则会导致螺纹滑牙或者铝型材槽口变形；如果是用于有振动的设备上，需要搭配防松垫圈或者螺纹胶使用，避免长期振动下螺钉松动脱落。从结构设计的角度看，这类螺钉的尺寸系列已经形成标准，建模时可以做成参数化模型，通过修改螺纹规格、长度、头部尺寸等参数，快速生成不同规格的同系列螺钉，提升装配设计时的选型效率，在做设备整体装配时，这类标准件的准确建模也能帮助提前排查干涉问题，避免实际装配时出现螺钉长度不够、头部与其他零件碰撞的问题。
