T形槽框架用2英寸铝制直角角托架

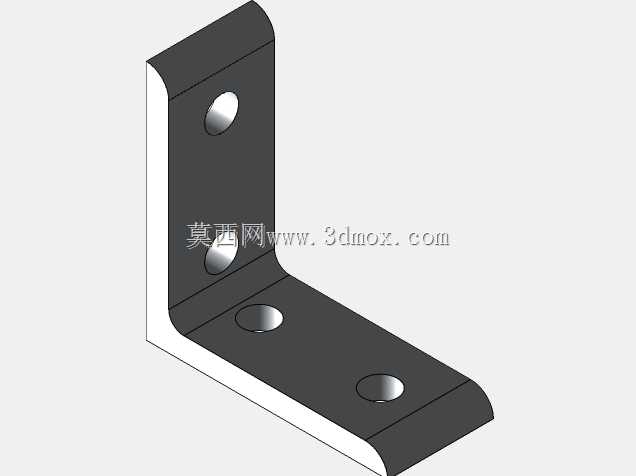

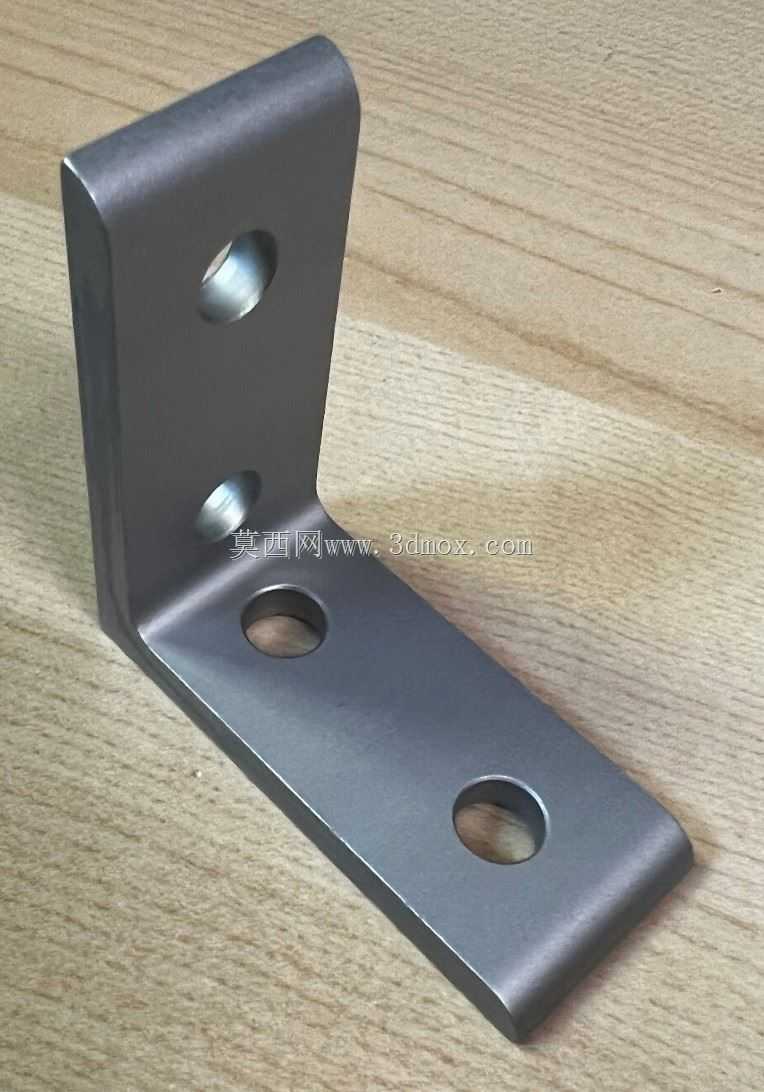

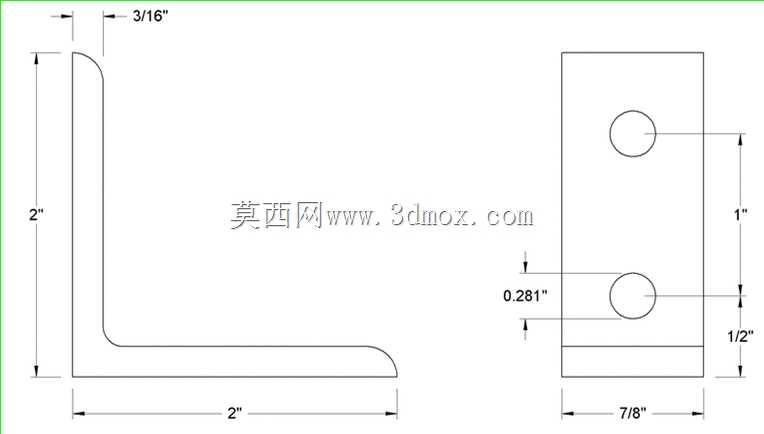

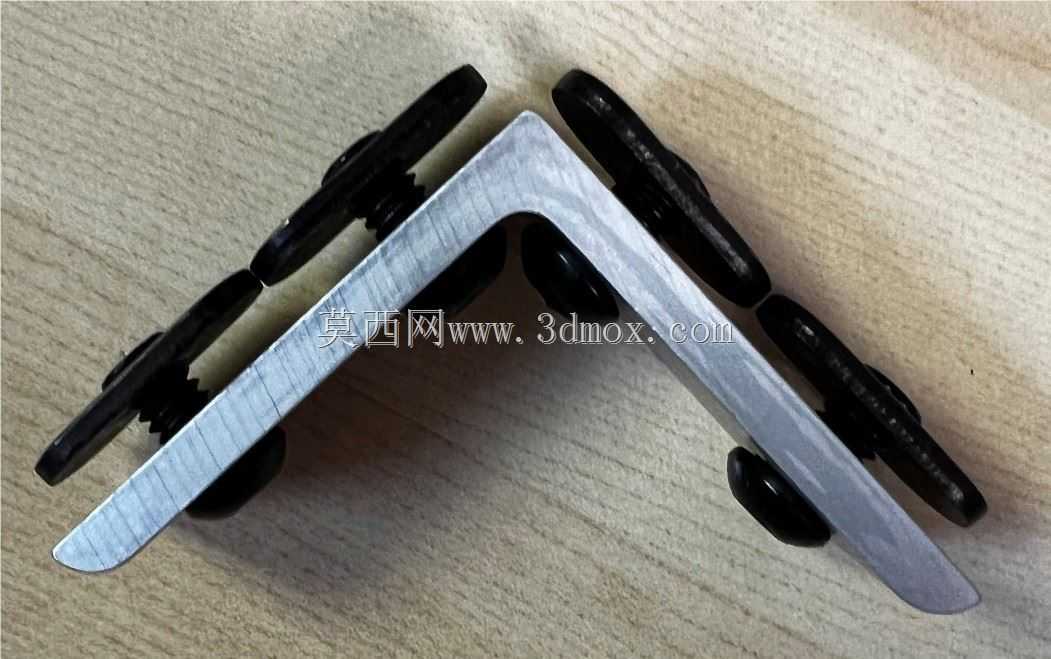

　　在工业铝型材框架搭建、自动化设备外围护结构安装、小型工作台面拼接的现场，这类直角角托架是出镜率极高的连接构件，尤其适配标准T形槽挤压铝型材的快速装配场景，无需复杂的焊接或铣削加工，仅靠标准紧固件就能完成垂直面的刚性连接。这款角托架采用L型等厚折弯结构，两个垂直安装面分别对应T形槽框架的两个垂直型材面，竖直面设置两个安装孔位，水平面设置两个安装孔位，所有孔位均适配1/4-20规格的螺纹紧固件，孔直径控制在0.281英寸，刚好给螺栓留出合理的装配间隙，既不会因为孔位过小导致螺栓穿装困难，也不会因为间隙过大造成装配后连接面错位偏移。

　　从实际使用场景来看，这类角托架常被用在2英寸规格T形槽铝型材搭建的小型设备机架、物料置物架、传感器安装支架的直角连接处，替代传统的角码焊接工艺，整个装配过程不需要专业焊接设备，普通装配人员手持内六角扳手就能完成安装，后期如果需要调整框架结构，也可以快速拆卸重复使用，不会像焊接连接那样破坏型材表面涂层，也不会产生焊接应力导致的框架变形。托架整体宽度为7/8英寸，这个尺寸是经过匹配验证的，刚好贴合2英寸T形槽铝型材的安装面宽度，安装后托架边缘不会突出型材表面，避免对后续安装的面板、护板造成干涉，也不会在框架外侧留下突出的尖锐边角，降低现场作业人员磕碰受伤的风险。

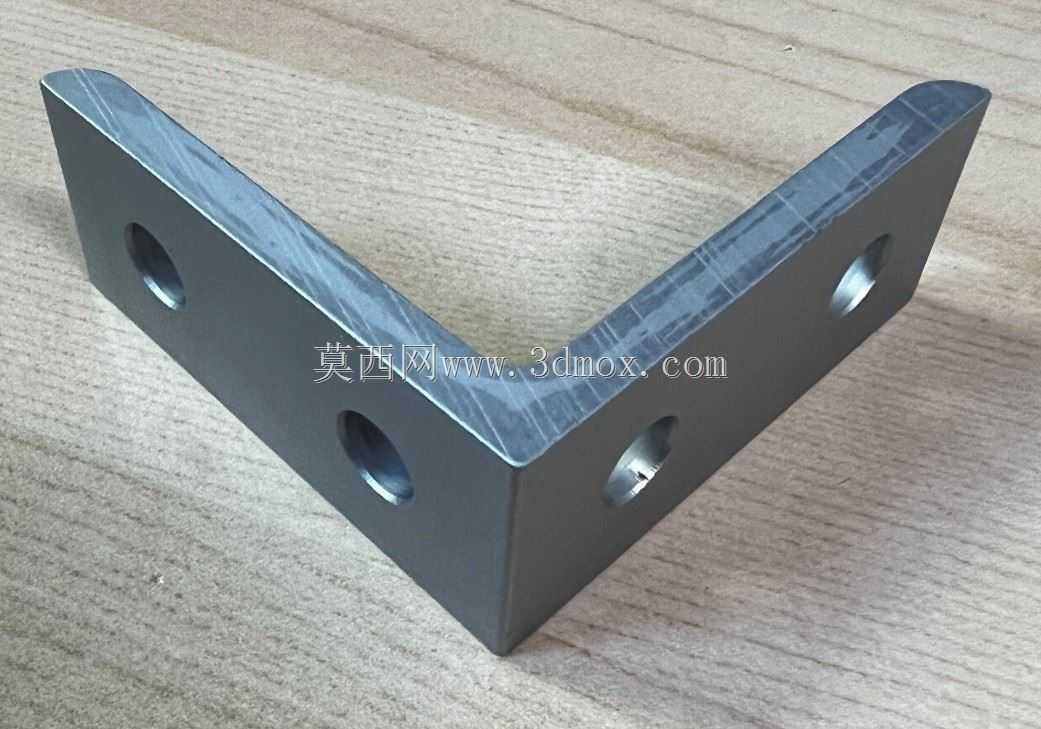

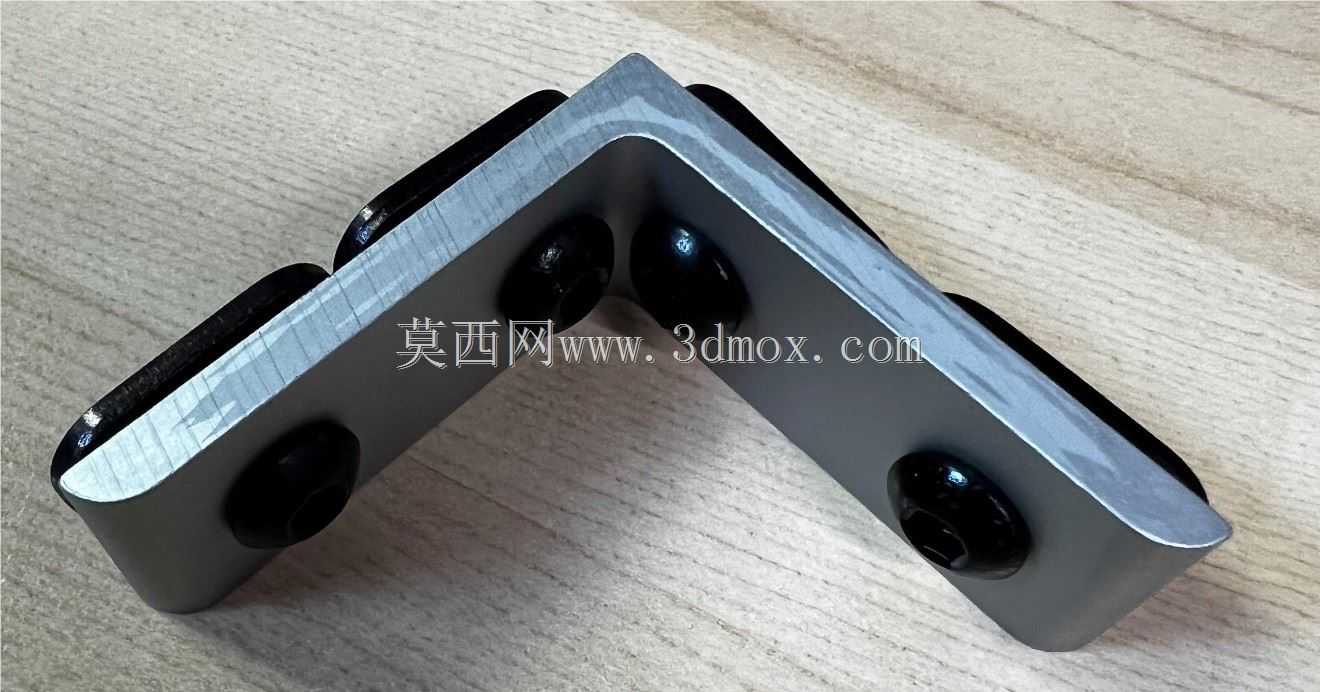

　　设计层面上，托架的折弯处采用了合理的圆角过渡，没有采用直角锐边折弯，一方面是避免折弯处出现应力集中，在长期承受交变载荷的场景下出现折弯处开裂的问题，另一方面圆角过渡也能更好地贴合铝型材的安装内角，不会因为型材内角的铸造圆角导致托架安装后出现贴合缝隙，保证连接后的整体刚性。托架的两个安装面都做了平面度处理，安装面没有明显的翘曲或凹凸，锁紧螺栓后两个连接面可以完全贴合，不会出现局部间隙导致的连接松动。表面采用银阳极氧化涂层处理，这层氧化膜一方面可以提升铝制基材的表面硬度，增强耐磨性能，避免装配过程中螺栓拧紧时刮伤托架表面，另一方面也能提升耐腐蚀性能，在普通车间环境下使用不会轻易出现氧化锈蚀的问题，同时阳极氧化后的表面质感均匀，和工业铝型材的表面处理效果匹配，安装后整体外观协调统一。

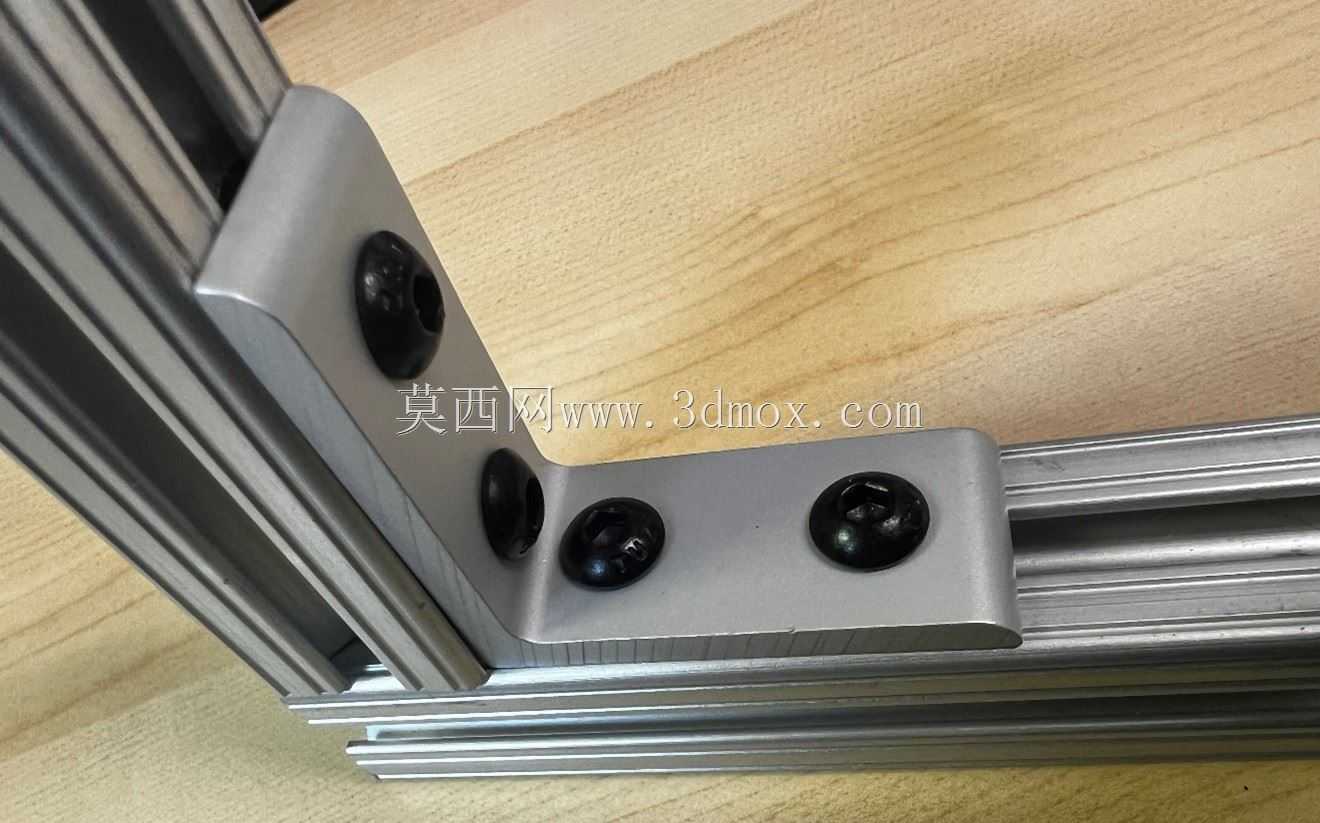

　　从安装边界来看，这款角托架适配的是标准2英寸T形槽挤压铝型材，安装时不需要对型材做额外的二次加工，只需要将对应规格的T型螺栓预先滑入型材的T形槽内，对准托架的安装孔位后拧紧螺母即可完成固定，竖直面的两个孔位中心距经过精准匹配，刚好对应型材槽道的标准间距，不会出现孔位错位无法安装的情况。水平面的两个孔位同样遵循对应型材的槽道间距设计，不管是将托架用于型材和型材的垂直连接，还是用于型材和板材的支撑连接，都能保证紧固件顺利装入。在承载表现上，这类铝制角托架适合轻载到中载的框架连接场景，比如小型传感器支架的固定、轻型工作台层板的支撑、设备走线槽的直角转接，不建议用于重载吊装或者承受大冲击载荷的连接位置，毕竟铝制基材的强度相比钢制角托架有一定差距，选型时需要根据实际载荷情况匹配对应数量的托架，在受力较大的连接位置可以适当增加托架数量来分散载荷，保证框架整体的结构稳定性。

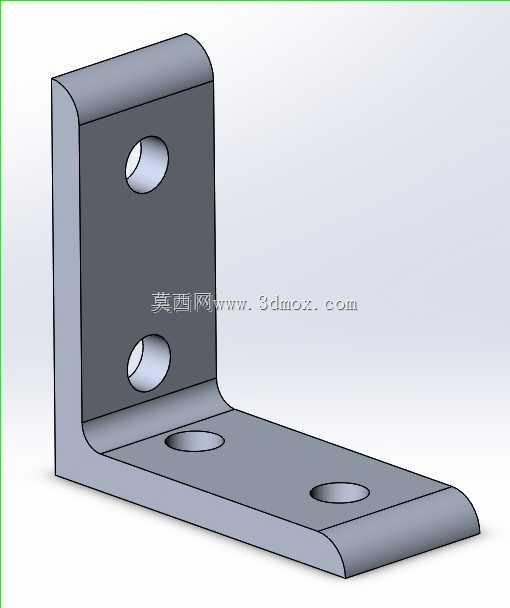

　　在实际建模过程中，这类零件的建模逻辑并不复杂，但需要严格把控各个尺寸的公差配合，尤其是安装孔的位置度、折弯处的内R角尺寸、两个安装面的垂直度，这些参数直接影响最终零件的装配适配性，如果孔位位置度偏差过大，就会出现现场安装时螺栓无法穿入的问题，如果两个安装面的垂直度不达标，安装后就会导致连接的型材出现角度偏差，影响整个框架的装配精度。建模时还要注意安装孔的倒角处理，孔端做微小倒角可以引导螺栓顺利穿入，也能去除孔位加工后的毛刺，避免装配时毛刺脱落掉入型材槽道内影响其他配件的安装。
