铝制90度1英寸T槽连接角托架

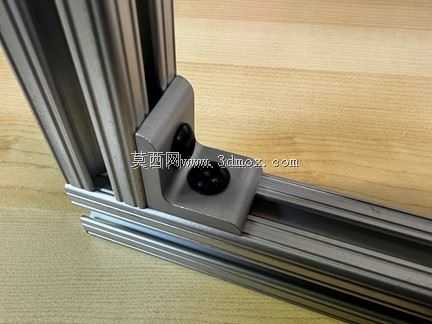

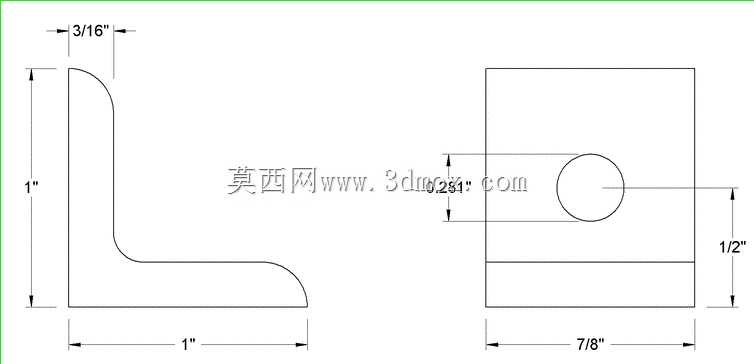

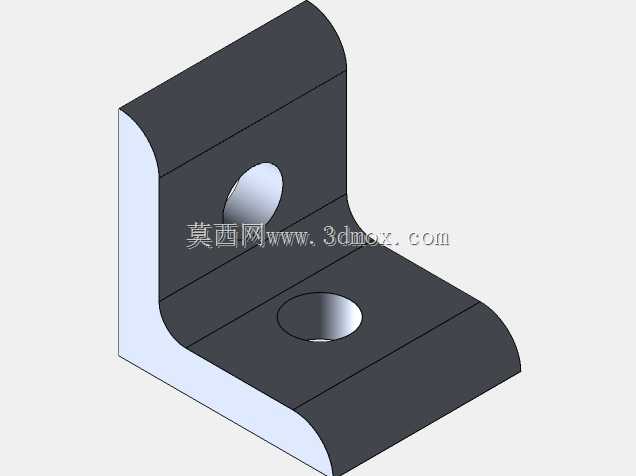

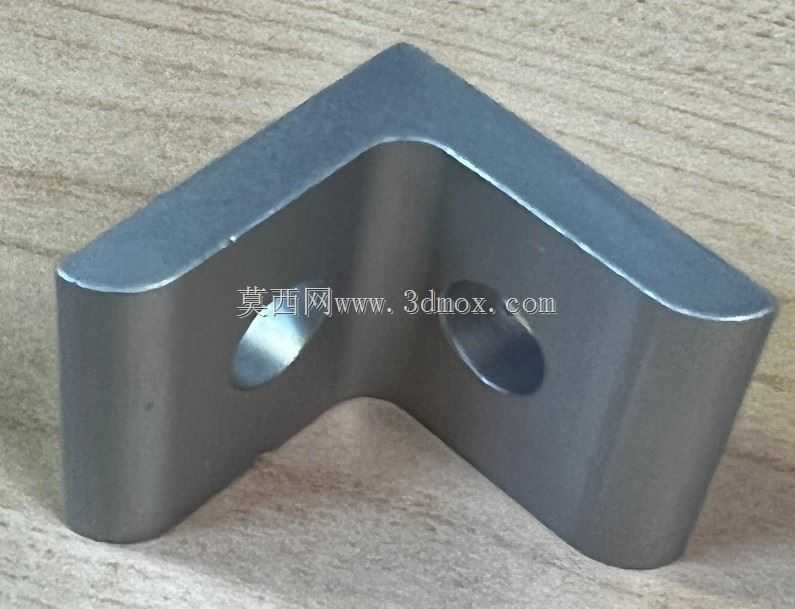

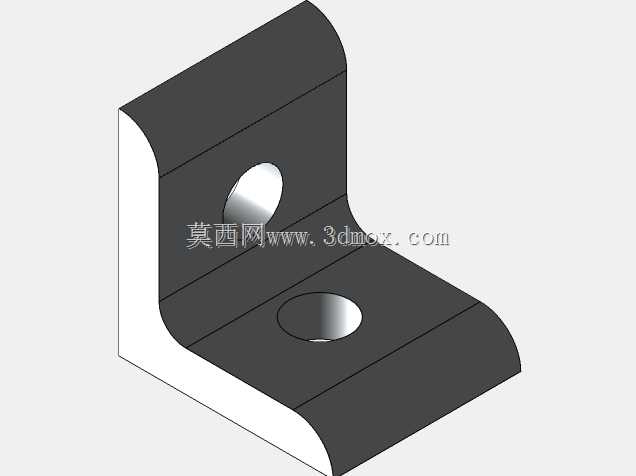

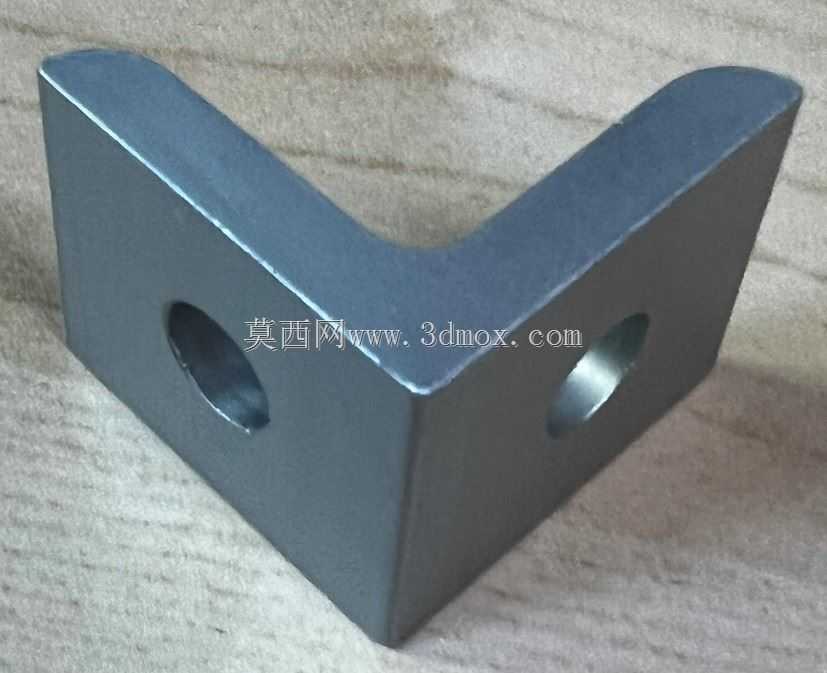

　　在工业铝型材框架搭建、通讯设备机架组装、小型自动化设备护罩安装这类场景里，直角连接的可靠性直接决定整套结构的抗扭、抗侧倾能力，这款铝制90度角托架，就是针对1英寸规格T形槽挤压型材的直角拼接需求开发的连接构件。日常做设备侧门铰链安装位补强、型材框架层板支撑角固定、走线槽直角转角加固的时候，很多工程师会遇到普通角码贴合度差、安装后型材错位、长期受振连接位松动的问题，这款角托架的设计刚好针对性解决了这些痛点。从结构形态上看，它采用等边长的L形折弯构型，两个互相垂直的安装面完全贴合1英寸T槽型材的外侧安装基准面，折弯处做了圆弧过渡处理，既避免了直角折弯处的应力集中问题，也不会在安装时和型材转角的R角产生干涉，保证两个连接面能完全贴死型材表面，不会出现安装后翘缝、连接虚位的情况。安装孔位的设计完全适配1/4-20 BHC规格的紧固件，也就是行业内常用的1/4英寸20牙杯头内六角螺栓，两个安装面各设置一个椭圆形的过孔，这种长圆孔的设计并非随意为之，实际装配时可以提供±1mm左右的位置调节余量，抵消型材下料时的长度公差、T槽本身的位置度偏差，不用在现场对孔位进行二次锉修，哪怕是新手装配工也能快速完成对位锁紧，大幅提升现场组装的效率。材质选用铝合金做基础坯料，一方面铝合金的比重远低于钢制角码，不会给整体框架增加过多额外负载，对于有轻量化要求的移动设备机架、便携式通讯作业平台来说，这个重量优势非常明显；

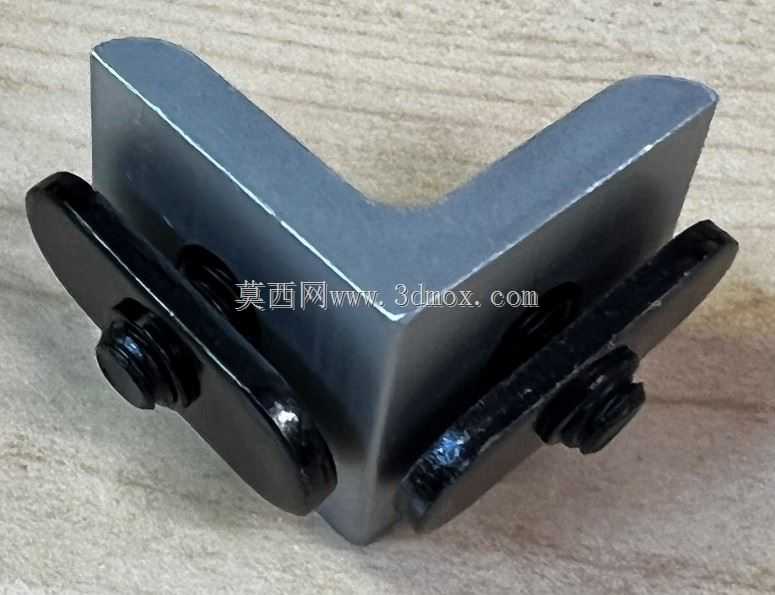

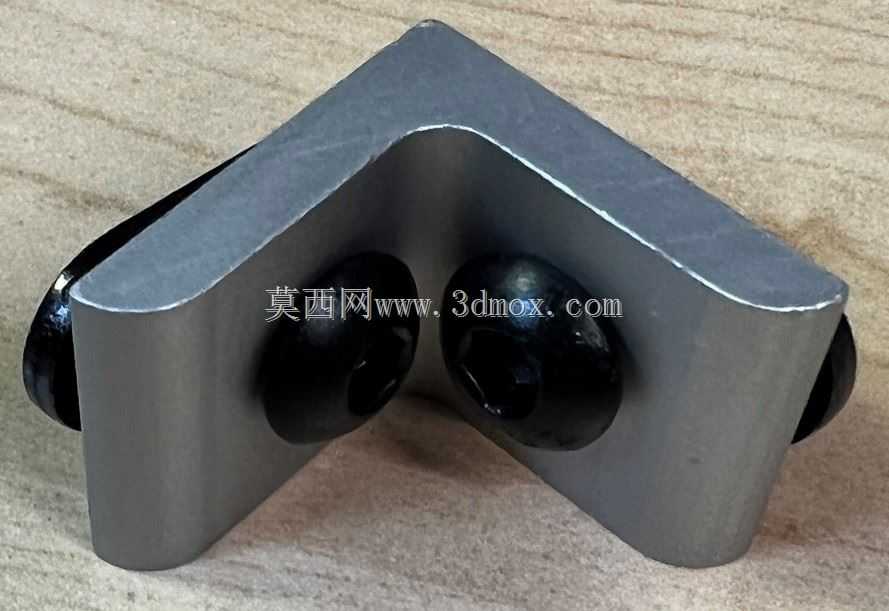

　　另一方面铝合金本身的耐腐蚀性能足够应对常规车间、户外通讯机柜的使用环境，表面做了氧化处理后，不会像普通镀锌钢板角码那样在潮湿环境下出现锈迹污染型材表面的问题。从安装边界来看，这款角托架的两个安装边长度均为1英寸，完全匹配对应规格T槽型材的端面宽度，安装后不会突出型材的外表面，后续在型材外侧安装装饰面板、亚克力护板的时候，不会因为角码突出出现面板无法贴平的问题，整个连接位可以完全隐藏在型材和面板的夹层之间，兼顾连接强度和外观整洁度。在实际选型使用的时候，需要注意几个工程细节：首先是紧固件的长度选择，因为角托架本身的板厚加上T槽内螺母的厚度，搭配1/4-20螺栓时要计算好旋合长度，保证螺栓拧入T型螺母后至少有3牙以上的有效啮合，

　　避免受载后滑牙；其次是在有动态载荷的连接位，比如设备上经常开关的检修门转角、需要承受一定冲击的操作平台支撑角，安装时可以在螺栓和角托架接触面加平垫和弹垫，进一步提升防松能力；如果是用于纯静态的框架连接，比如设备内部的走线架直角固定、静态展示架的转角拼接，直接用标配长度的螺栓锁紧即可，完全能满足静态承载的强度要求。和市面上常见的挤压成型角码不同，这款角托架的安装面做了平面度处理，两个垂直面的垂直度公差控制在0.1mm以内，安装后不会把型材拉歪，能保证整个框架的拼装精度，对于有平面度要求的设备安装基面来说，这种高精度的角连接件能减少后续调平的工作量。很多做小型通讯设备机架的工程师应该有体会，用普通薄钢板冲压的角码，

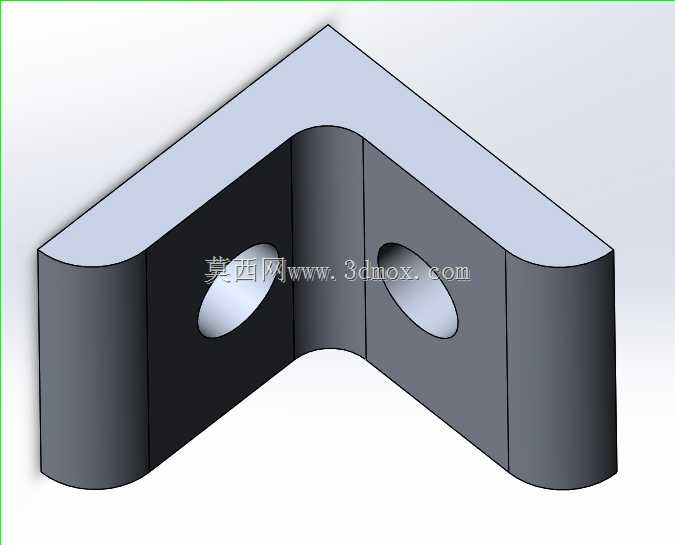

　　安装时稍微用力锁紧螺栓就会出现角码变形，导致两个型材的直角出现偏差，后续装门板的时候会出现门缝不均、开关卡滞的问题，这款铝制角托架的板厚经过优化，在保证轻量化的前提下，锁紧螺栓时不会出现板面变形，能长期维持直角连接的精度。另外它的折弯内R角和1英寸T槽型材的外R角完全匹配，安装时不需要在角码内侧做避空处理，两个连接面可以实现全区域贴合，受力时载荷可以均匀分布在整个接触面上，不会出现局部应力集中导致的型材压痕或者角码开裂问题。在做三维建模调用这个构件的时候，可以直接把它作为型材装配的约束基准，通过角托架的两个垂直面来约束两根型材的垂直位置，不用额外添加垂直度约束，能提升装配体的搭建效率，而且模型本身的安装孔位、外形尺寸都和实物完全一致，做干涉检查的时候可以准确预判安装后螺栓是否会和其他构件产生碰撞，减少现场安装时的返工概率。
