50A红色插片式直流保险丝三维结构

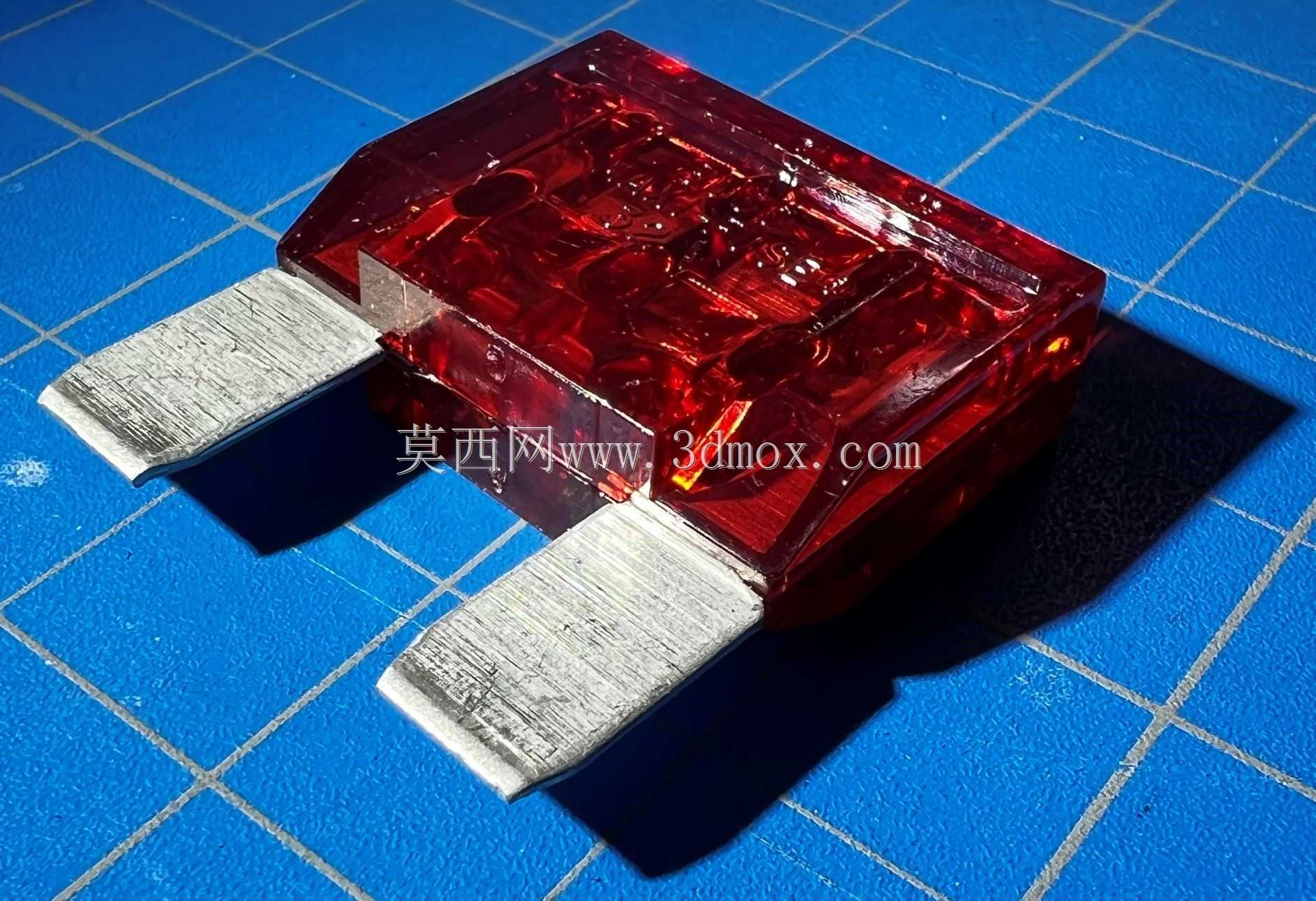

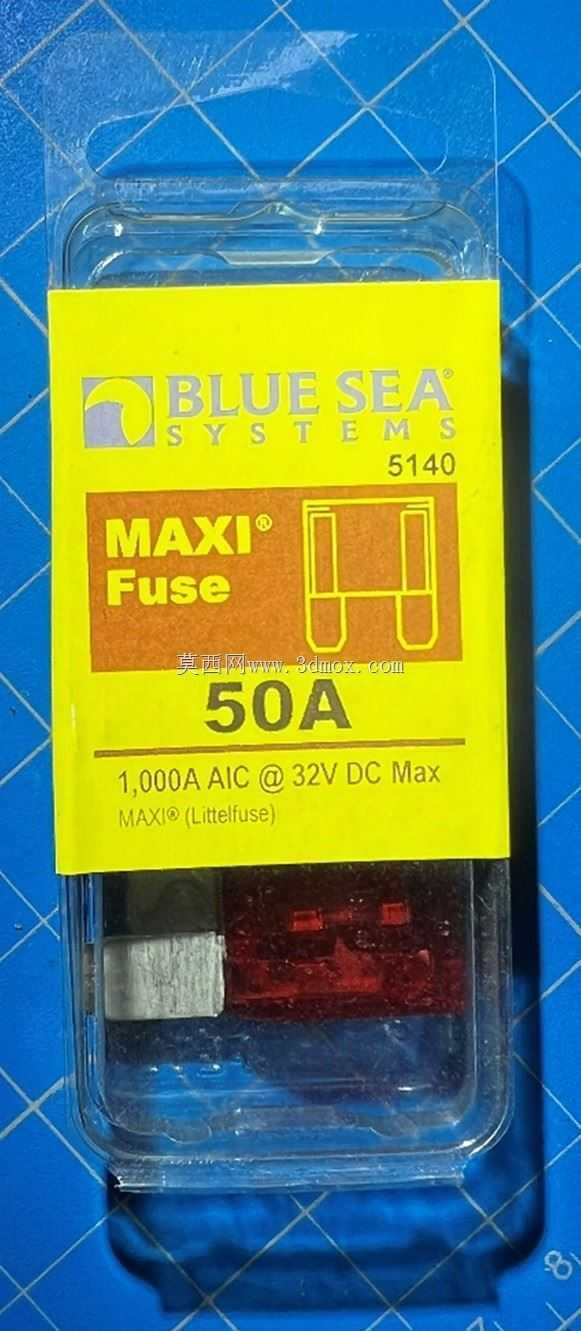

　　这款插片式过流保护器件，额定通流能力50A，适配最高32V直流供电回路，在车载改装、小型船舶配电、户外直流供电系统、低压工控直流支路里是非常常见的保护元件，日常选型时经常会碰到安装空间、熔断可视性的需求，这款结构的设计刚好覆盖了这类场景的痛点。从实际使用场景来看，这类插片保险丝大多布置在集成式保险丝盒内，同回路会搭配不同额定电流的同规格插片器件，因此插脚的中心距、插片厚度、整体外形的长宽高都严格适配通用插片保险丝座的安装槽位，两个平行的金属插脚作为导电连接端，插入保险丝座的夹片式接线端子后即可形成稳定的导电通路，不需要额外的接线紧固件，更换时直接插拔即可，运维效率远高于老式的螺旋式、焊接式保险丝。

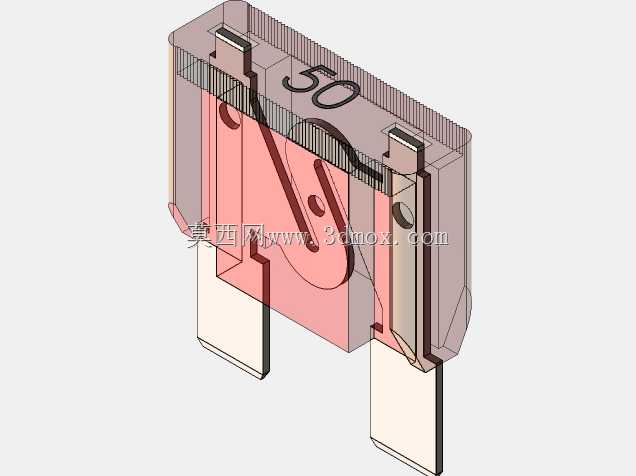

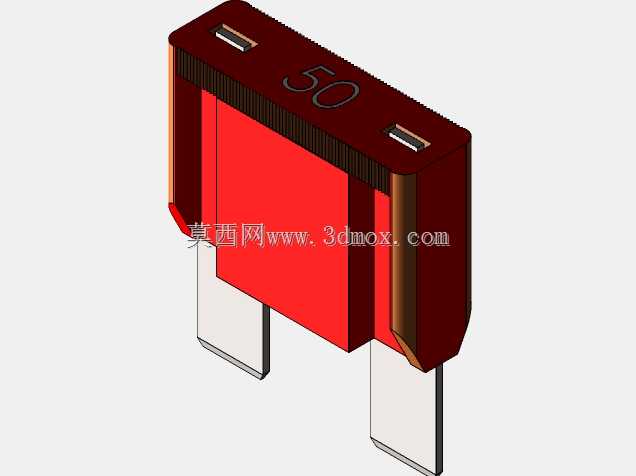

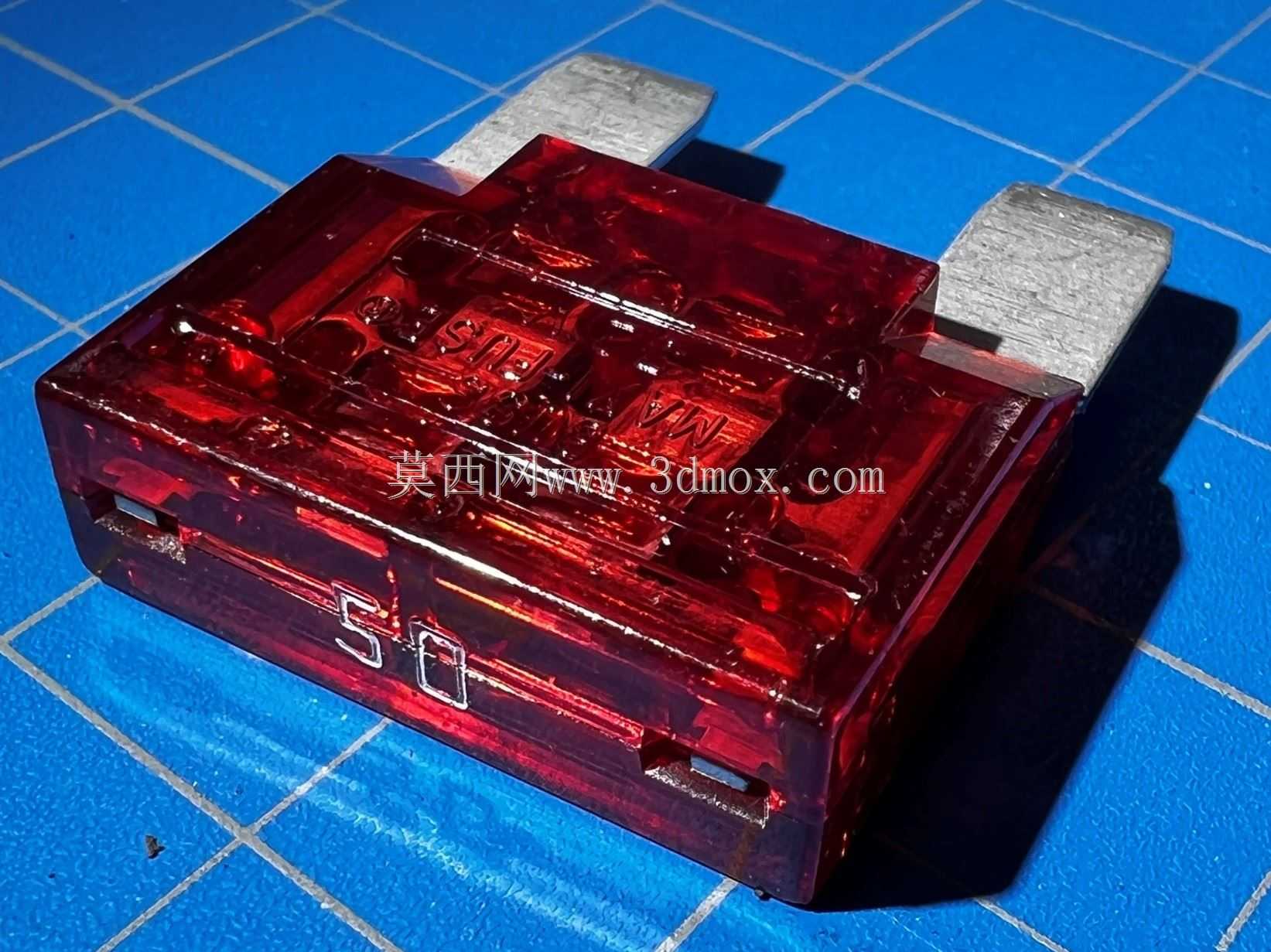

　　设计上最突出的特点是半透明的红色绝缘外壳，一方面红色的外壳可以快速和其他额定电流等级的插片保险丝做视觉区分，避免运维时选错额定值导致的回路故障，另一方面半透明的材质可以直接观察到内部熔丝的状态，当回路出现过流、短路故障导致熔丝熔断时，不需要拆下器件、不需要借助万用表测量，直接透过外壳就能看到熔丝的断开位置，甚至部分故障场景下熔丝熔断产生的少量灭弧介质变色也能直接观察到，故障排查的效率提升非常明显。外壳顶部直接模塑了额定电流值的标识，即使长期使用后表面的印刷标识磨损，凹陷的字符依然可以清晰识别额定参数，避免了标识脱落导致的选型错误。内部的熔丝结构采用了带折弯的变截面设计，不是简单的直熔丝，

　　这种结构可以在过流出现时快速在预设的窄截面处熔断，同时折弯结构可以预留熔丝受热膨胀的形变空间，避免正常通流时的热胀冷缩导致熔丝出现应力断裂，提升器件的长期工作可靠性。两个插脚和内部熔丝的连接部位做了加宽的导电过渡区，降低连接部位的接触电阻，避免大电流持续通流时连接部位出现异常发热，防止保险丝座因为长期高温出现绝缘老化。外壳的两侧做了细微的防滑齿纹结构，更换时手指捏住外壳插拔不容易打滑，即使戴薄的劳保手套操作也能顺利施力，不会因为外壳过于光滑导致插拔困难。外壳和插脚的结合部位做了密封包胶结构，防止日常使用中的水汽、灰尘进入壳体内部腐蚀熔丝，在车载、船舶这类存在振动、温湿度变化大的场景下，也能避免熔丝因为外界因素出现非故障性的损坏。

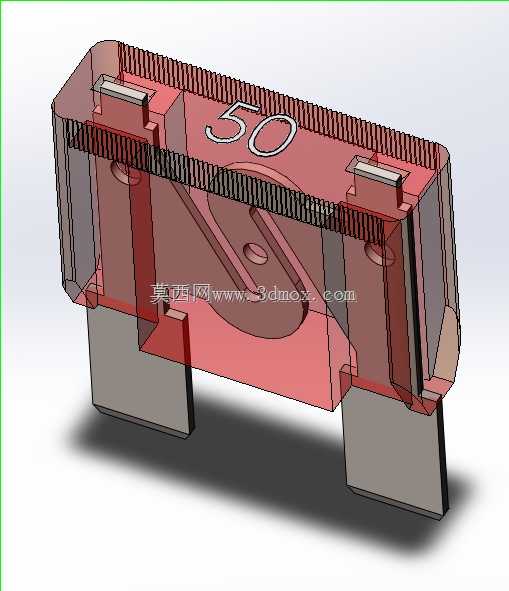

　　从安装边界来看，这款器件的插脚长度、插脚间距完全符合中型插片保险丝的通用安装尺寸，不需要对现有标准保险丝座做任何修改就可以直接替换同规格的其他品牌产品，整体的壳体高度控制在常规保险丝盒的盖体闭合空间内，不会出现装上之后保险丝盒盖无法闭合的问题。壳体的边角都做了圆角过渡，没有尖锐的飞边棱角，插拔时不会划伤操作人员的手指，也不会刮伤保险丝盒周边的线束绝缘层。在做三维建模的时候，这类器件的结构重点要还原插脚的尺寸公差、壳体的安装限位结构，因为实际装配时保险丝座的夹片对插脚的厚度、间距公差要求比较高，如果模型的插脚尺寸偏差过大，做整机组装的干涉检查时就会出现错误，导致后续实际生产装配时出现插不进去或者接触松动的问题；另外半透明外壳的内部空腔结构也要准确还原，因为熔丝在空腔内的位置会影响外部观察的可视角度，如果建模时把熔丝的位置放偏，实际开模生产后就会出现从外部看不到熔丝状态的问题，失去了可视熔断状态的设计意义。这类保护器件虽然结构看起来简单，但是每个细节的设计都对应了实际使用中的痛点，从选型识别、故障排查、安装替换到长期可靠性，都经过了大量实际场景的验证，是低压直流回路保护里非常成熟的一类结构方案。
