1英寸六角螺纹板手结构设计

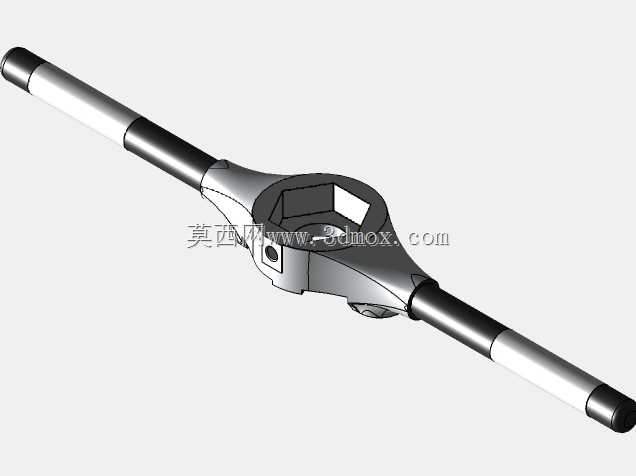

　　这款带1英寸六角螺纹模具的双柄板手，是现场螺纹加工作业里常用的手动工装，主要用于在装配、检修场景下对螺栓外螺纹进行手动套丝修复或加工，尤其适合没有电动套丝设备的野外作业、设备抢修、小批量零散加工场景，比如管道安装现场的长螺栓螺纹修整、设备检修中断裂螺栓重新套丝、非标紧固件的现场螺纹加工，不需要外接电源，操作灵活，适配现场复杂的作业空间。

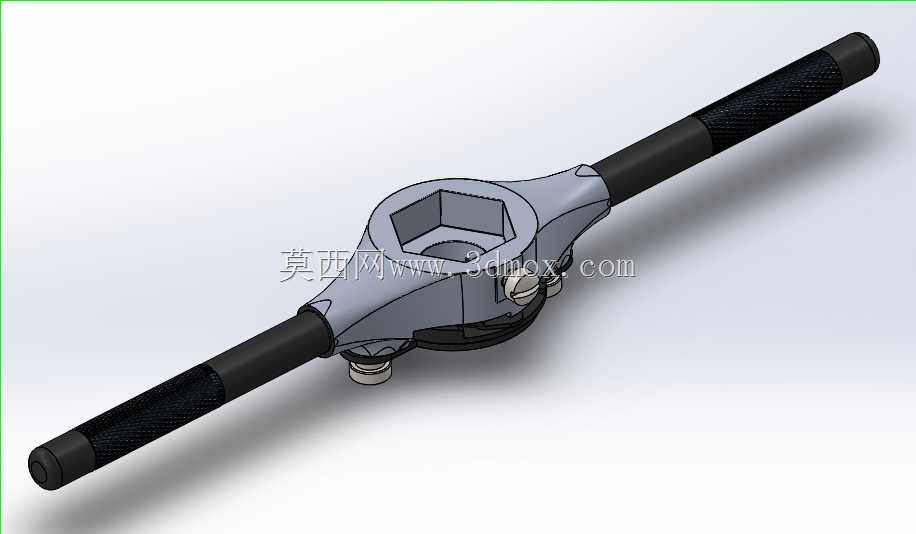

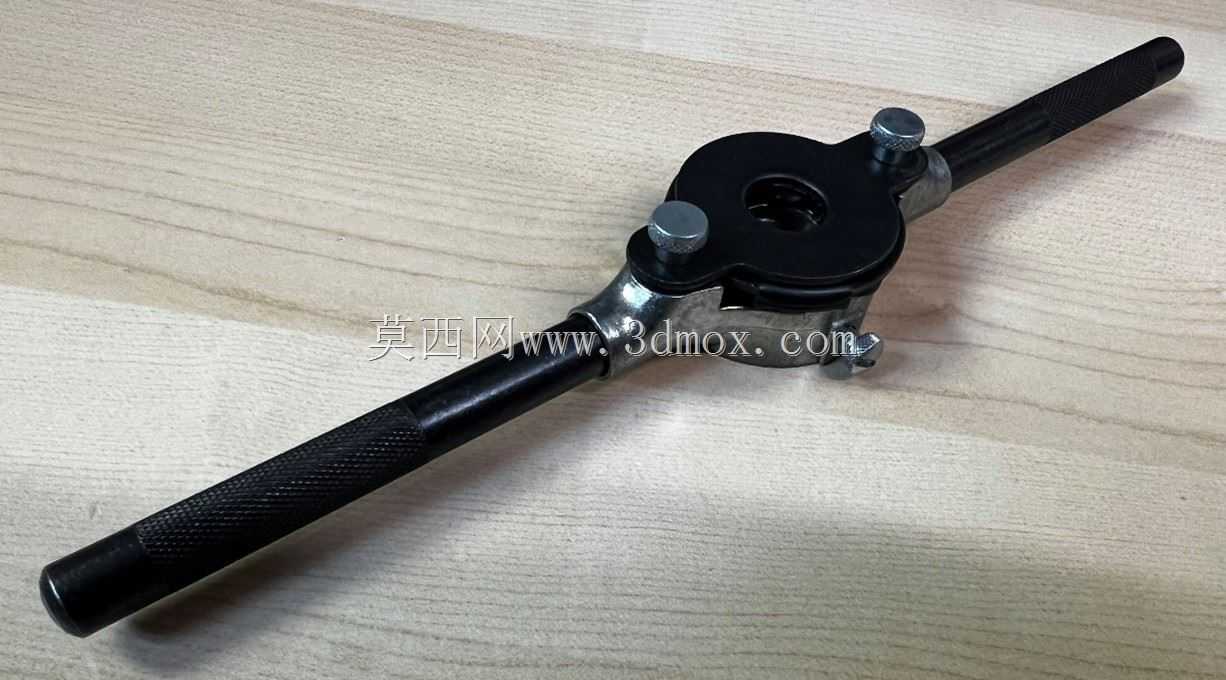

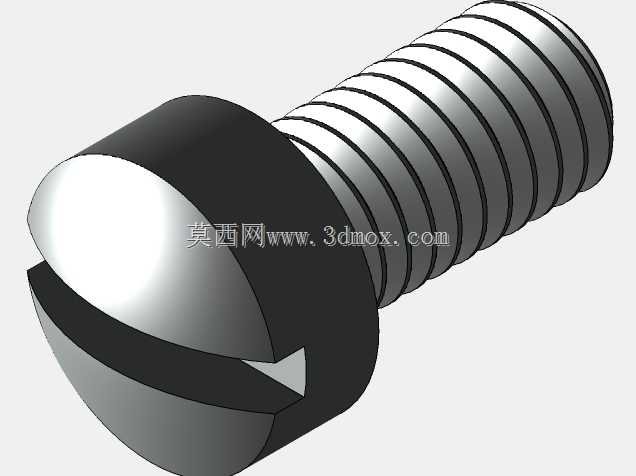

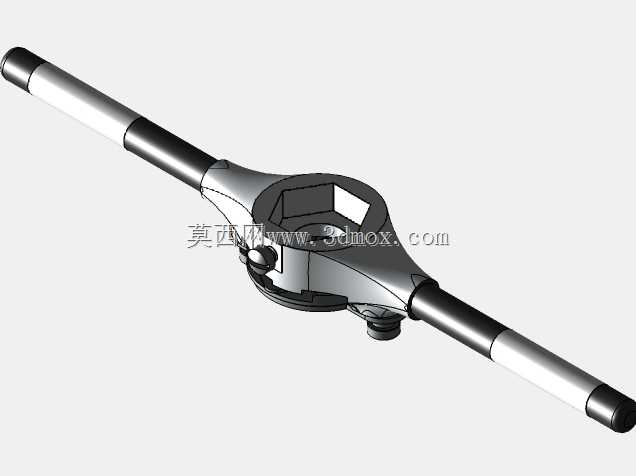

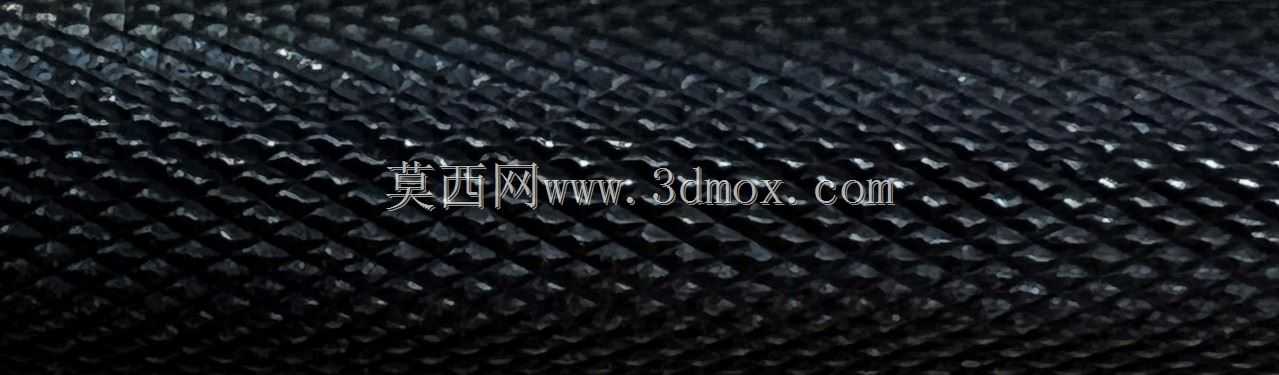

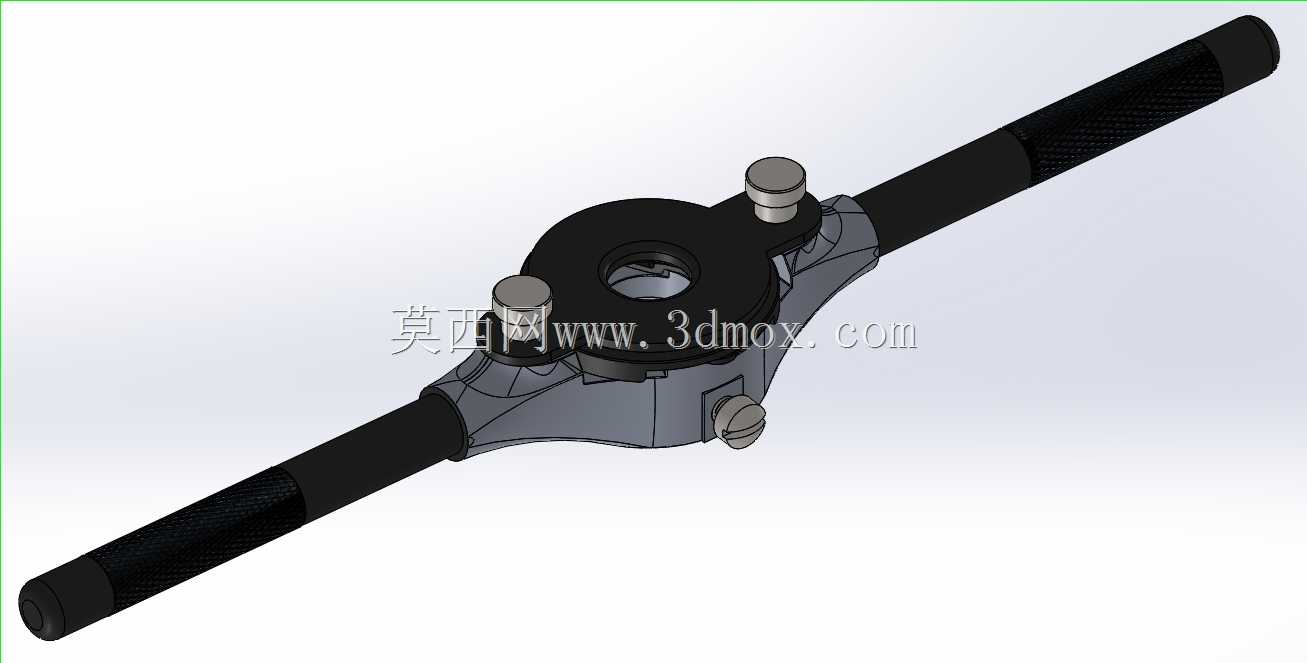

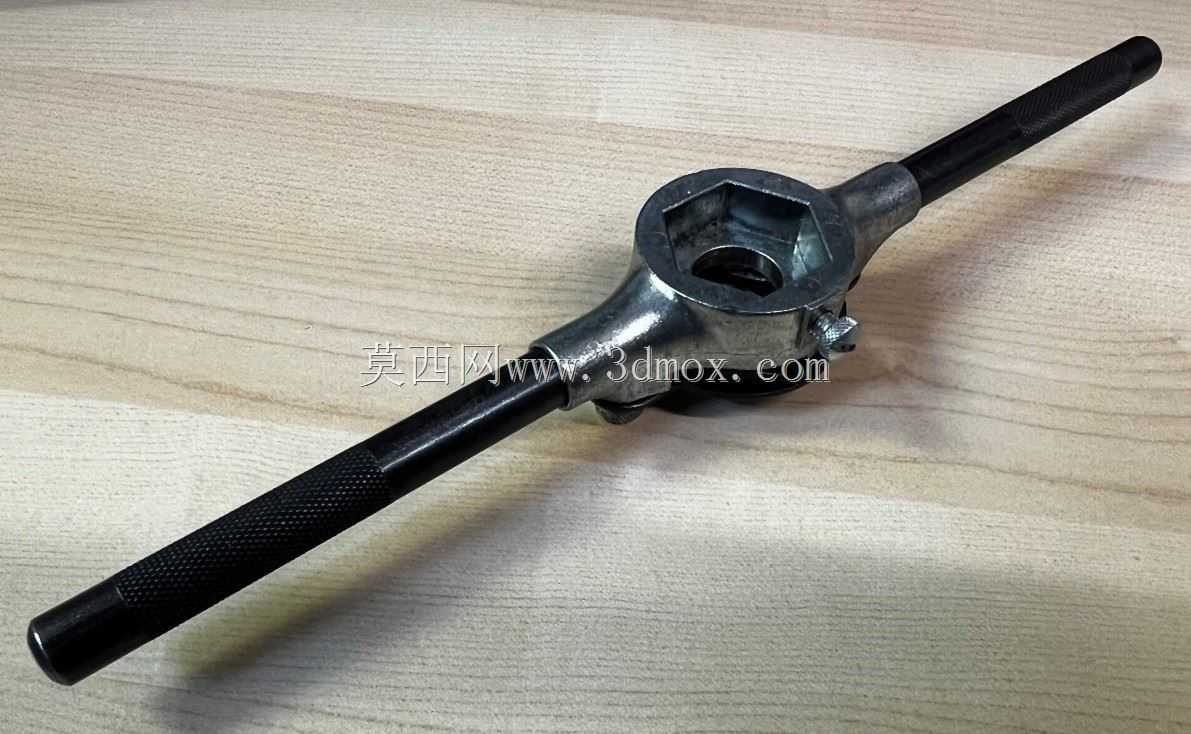

　　从功能结构来看，这款板手的核心设计围绕手动套丝的受力与调节需求展开，双长柄的结构设计是为了放大操作力矩，套丝作业需要较大的圆周力矩来带动板牙切削金属，长柄结构让操作人员可以施加更小的握力就获得足够的切削扭矩，同时柄部做了防滑的网纹滚花处理，避免手上沾有油污时操作打滑，提升作业稳定性。板手的核心工作部分是六角套筒结构，用来固定1英寸规格的六角螺纹板牙，固定方式采用开槽侧螺钉锁紧，板牙放入六角套筒后，拧紧侧部的紧定螺钉就能将板牙牢牢压合在套筒定位面上，避免套丝过程中板牙跟转、移位，保证螺纹加工的同轴度。

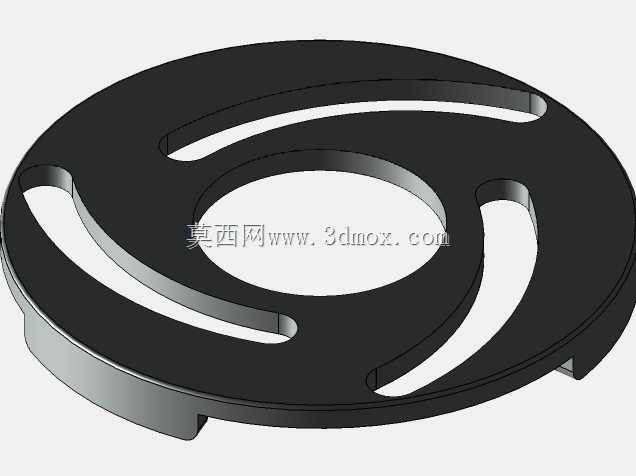

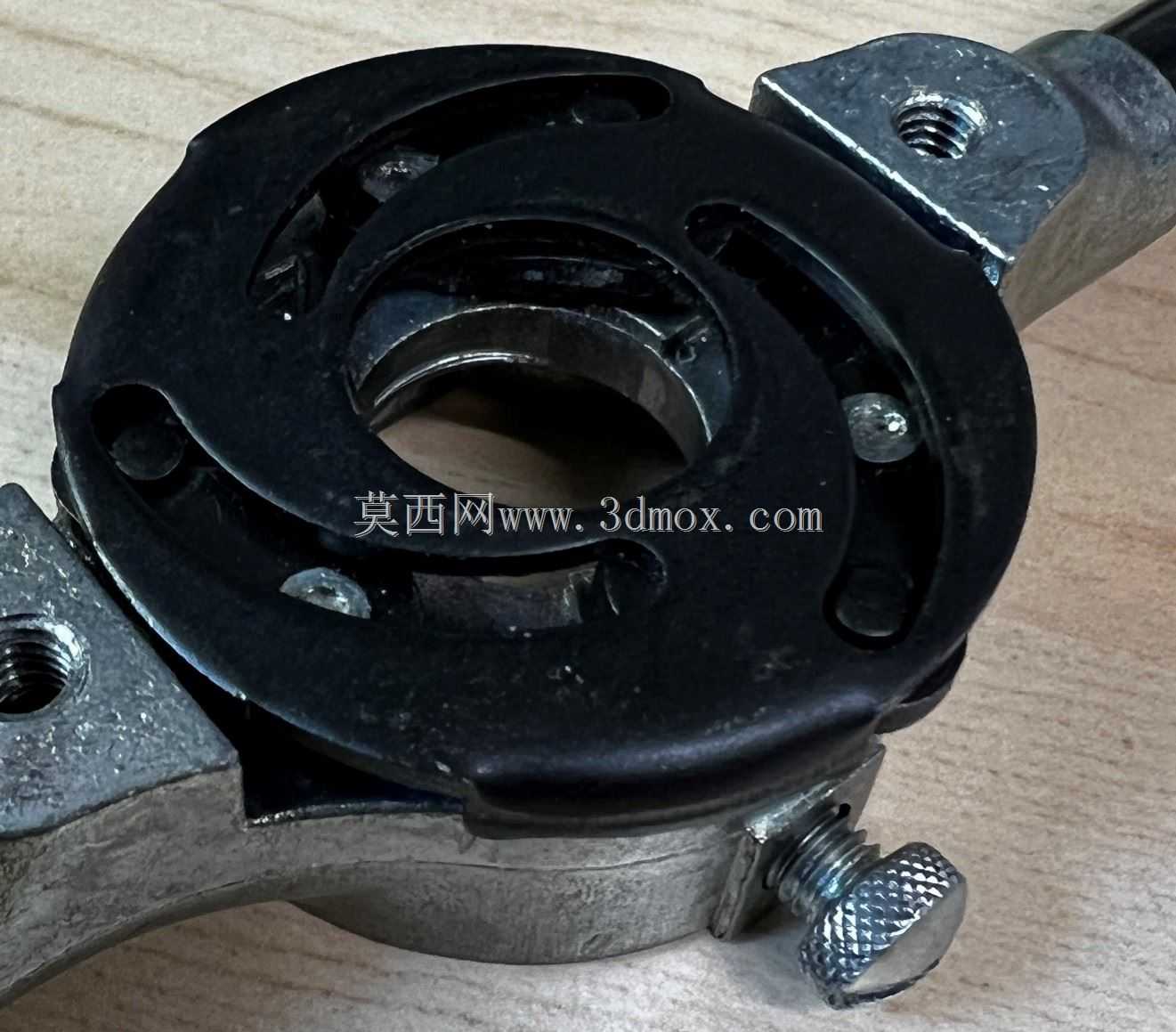

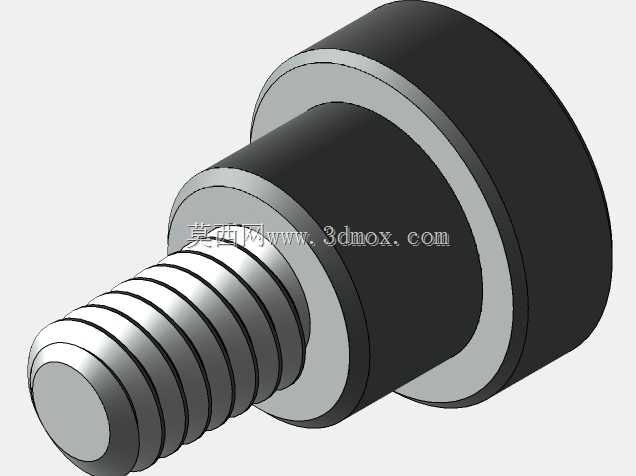

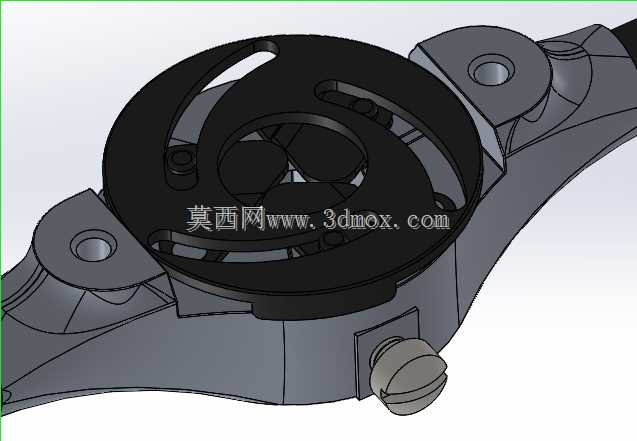

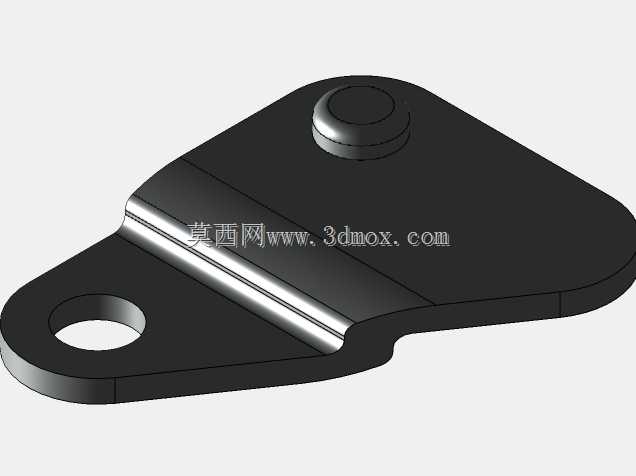

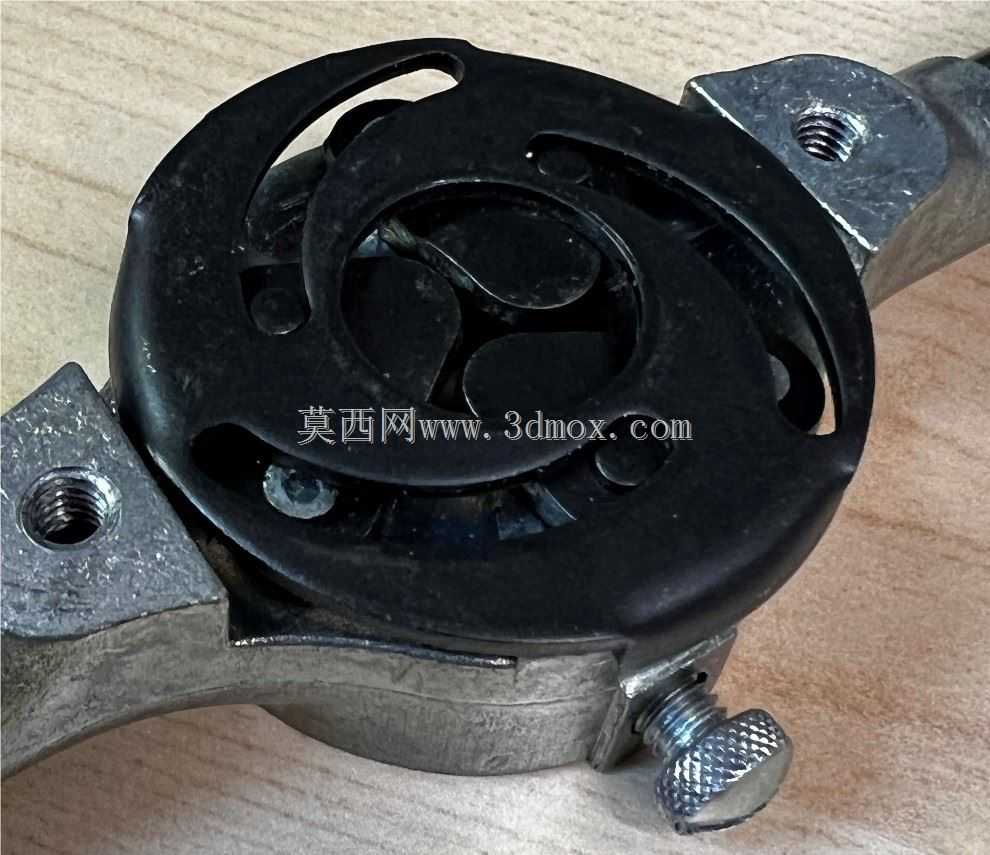

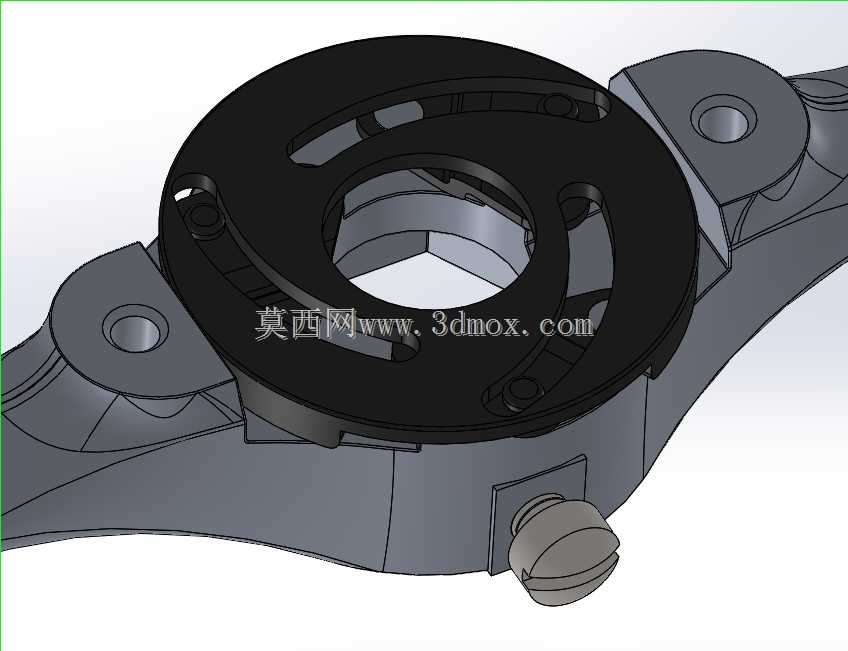

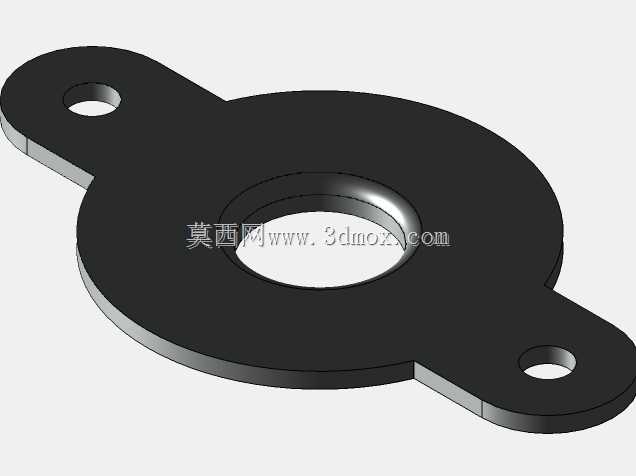

　　调节结构是这款板手的设计亮点，采用三螺栓凸轮支撑结构，可调节板的移动带动三个凸轮螺栓同步动作，用来支撑板牙、调整板牙的切削直径，适配不同公差等级的外螺纹加工需求，同时可以在套丝过程中逐步进给切削量，避免一次吃刀过大导致板牙崩齿、螺栓螺纹烂牙。凸轮板的极限角设计在-20度到+58度的区间，这个角度范围是经过实际作业验证的，既保证了足够的切削量调节行程，又避免凸轮过位导致结构卡死、板牙偏斜，绕轴移动的凸轮结构操作顺滑，调节时只需要转动端部的调节旋钮就能带动凸轮板转动，不需要额外工具，作业过程中可以随时根据切削手感调整进给量。

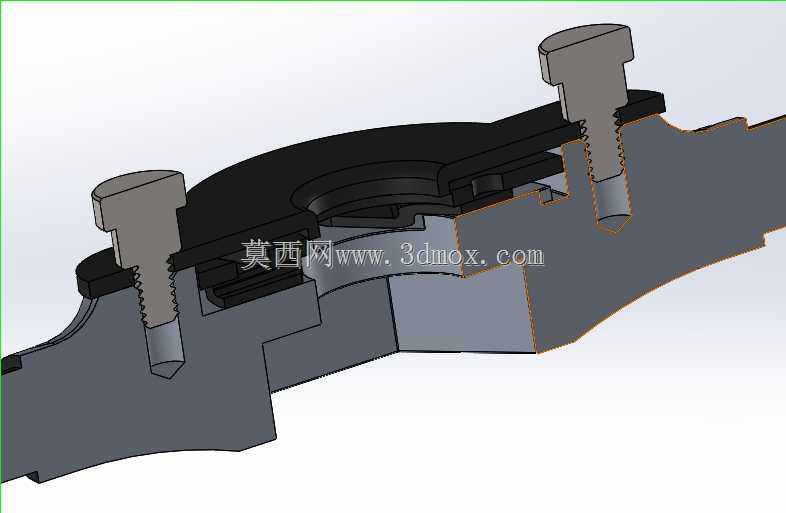

　　从安装边界与尺寸适配来看，这款板手的核心工作腔适配1英寸规格的六角板牙，也就是对边尺寸为25.4mm的标准六角板牙，套筒的定位深度刚好覆盖板牙的厚度，保证板牙安装后端面与板手本体端面齐平，套丝时板牙端面可以平稳贴靠螺栓端面，保证螺纹起始端的垂直度。双柄的总长度适配成年人双手操作的臂展范围，操作时双手分别握持两个柄端，转动时受力均匀，不会因为单侧受力导致板牙偏斜，加工出的螺纹同轴度更好。板手本体采用整体式的铸钢基体结构，受力部位做了加厚处理，套丝时的反作用力不会导致本体变形，三个凸轮螺栓采用高强度合金钢材质，表面做了淬火处理，长期调节、支撑也不会出现磨损、滑牙的问题，使用寿命更长。

　　在实际作业中，这款板手的使用逻辑也很贴合现场需求：套丝前先将待加工的螺栓端面倒角，去除毛刺，把对应规格的六角板牙放入套筒，拧紧侧部紧定螺钉固定，转动调节旋钮将凸轮板调整到初始最小切削位置，将板牙套在螺栓端面上，保持板手与螺栓轴线垂直，双手均匀施加圆周力转动板手，每转动1/2到1圈就反转1/4圈断屑，根据切削的手感逐步转动调节旋钮加大切削量，直到加工出完整的符合长度要求的外螺纹。相比固定式的板牙架，这款带凸轮调节结构的板手不需要反复拆卸板牙调整垫片，调节效率更高，加工出的螺纹精度更稳定，尤其适合M6到M24区间的1英寸对应规格螺栓的外螺纹加工，在五金维修、管道安装、设备装配、钢结构检修等场景都有很高的实用性。

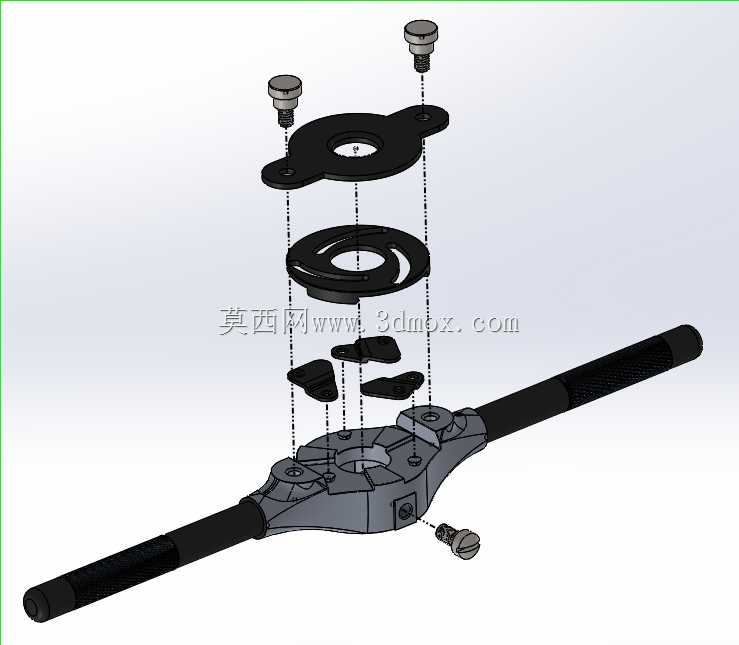

　　从结构设计的合理性来看，这款板手的爆炸结构可以看到所有零件都采用易加工、易更换的设计，板牙属于易损件，磨损后只需要松开侧螺钉就能快速更换，凸轮螺栓、调节旋钮、紧定螺钉都是标准紧固件，损坏后可以直接替换同规格标准件，不需要定制特殊配件，后期维护成本很低。本体上的定位槽与板牙的六角外形完全贴合，定位精度高，安装板牙时不需要反复找正，放入后就能自动对中，降低了操作人员的技能要求，即使是新手也能快速上手，加工出合格的外螺纹。
