M6规格六角碳钢外螺纹板牙结构设计

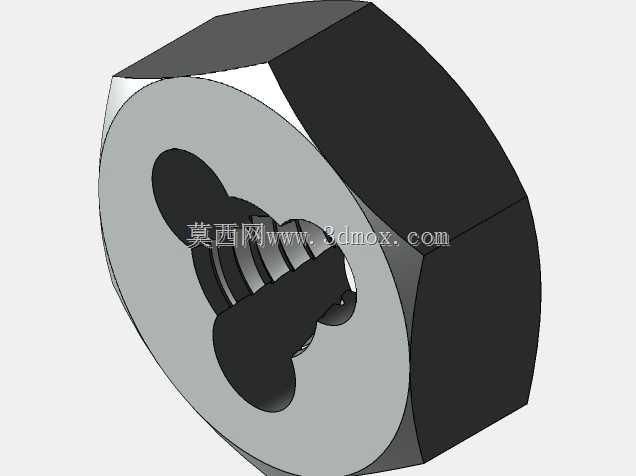

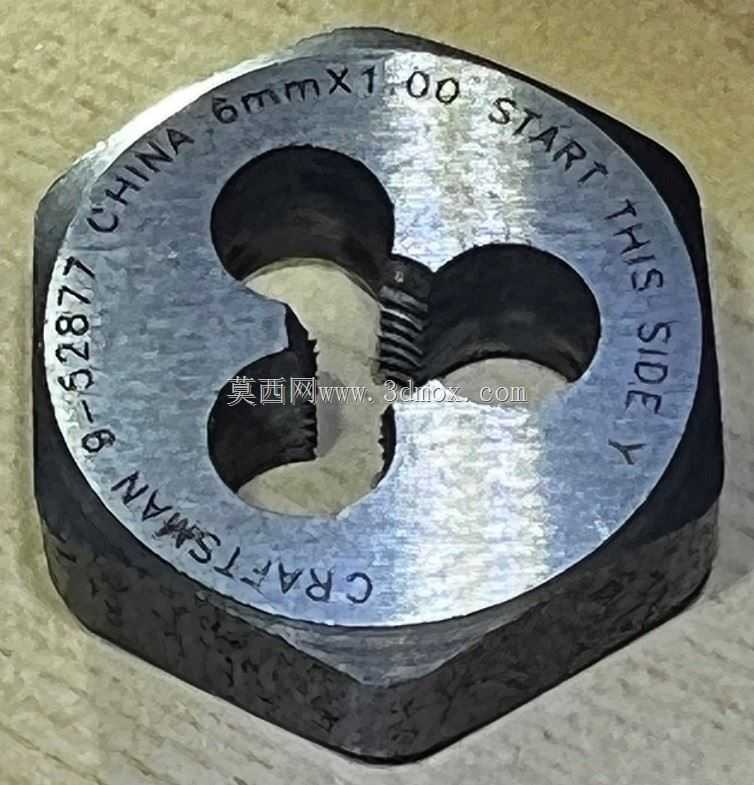

　　在日常的机械装配、设备维保以及小批量五金件加工场景里，外螺纹的现场修复与小规格套丝作业始终离不开手动螺纹加工刀具，这款M6规格的六角形外螺纹板牙，就是针对公称直径6mm、螺距1.0mm的普通公制外螺纹加工需求设计的手动套丝工具。区别于传统圆形板牙需要配套板牙架才能夹持作业的结构，这款板牙直接采用六角外形设计，日常作业时可以直接用普通活动扳手、开口扳手甚至套筒工具直接夹持施力，不需要额外准备专用的板牙架，在户外抢修、狭窄空间作业的场景下，这种结构的适配性要远高于传统圆形板牙，不需要携带额外的配套工装就能完成套丝作业。从功能设计上看，这款板牙针对RH右旋公制外螺纹加工做了切削刃优化，起始侧设置了锥形倒角段，

　　套丝初始阶段可以顺利导向对准工件外圆，不会出现起始偏斜导致螺纹乱牙的问题；倒角区域设置的三个卸压切口，一方面可以在套丝过程中容纳切削产生的铁屑，避免铁屑挤压在切削刃和工件之间刮伤已加工螺纹表面，另一方面也能在板牙磨损后通过挤压切口位置微调板牙的实际切削内径，对磨损后的板牙做尺寸补偿，延长刀具的实际使用寿命。板牙的整体厚度控制在25mm，1英寸规格的六角对边尺寸，刚好适配常规1英寸规格的扳手夹持范围，不管是手动转动扳手施力，还是在小型台钻、攻丝机上做辅助夹持，这个外形尺寸都能匹配常规工装的夹持边界，不需要额外定制夹持套。切削部分的刃口采用等螺距排布设计，套丝过程中每一圈刃口的切削量均匀分配，不会出现单圈刃口负载过大导致崩刃的问题，

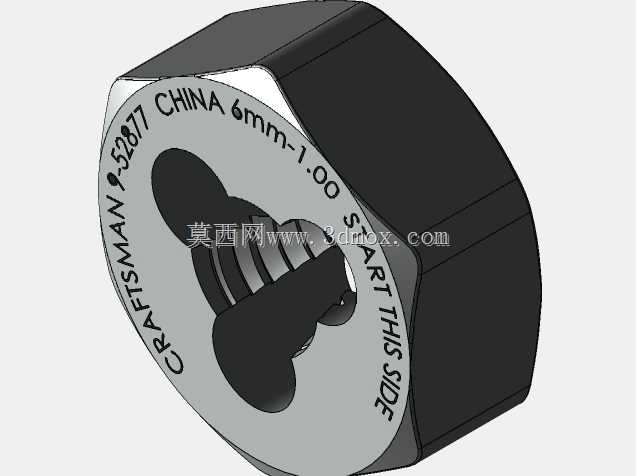

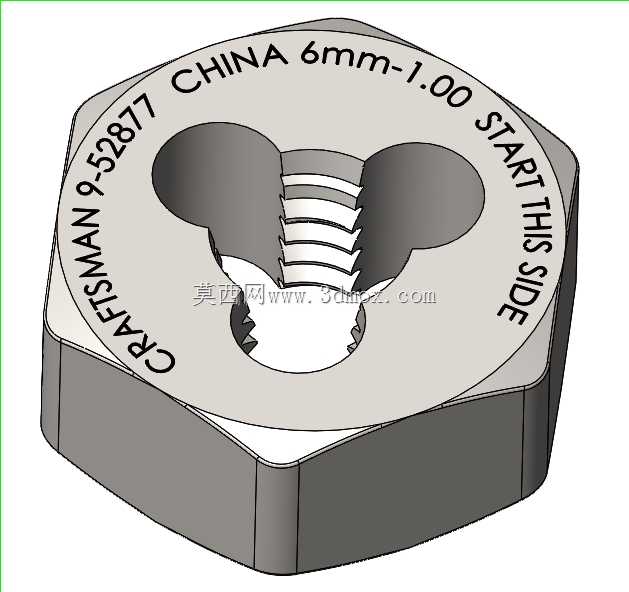

　　加工完成的外螺纹可以直接和标准M6螺母顺畅旋合，螺纹精度满足普通连接场景的公差要求。材质选用碳钢制作，刃口部分做了淬火硬化处理，硬度可以满足普通低碳钢、铜材、铝材等常见五金材质的套丝需求，针对日常维保场景中遇到的锈蚀螺栓外圆修复、小批量自制杆件的外螺纹加工，这款板牙的切削寿命完全可以覆盖使用需求。设计过程中特意将标识字符刻印在板牙的起始端面，作业时可以直接通过端面的“START THIS SIDE”标识判断入刀方向，避免反向装夹导致的切削刃崩损，六角形的六个平面都可以作为扳手夹持的受力面，作业过程中扳手打滑的概率远低于圆形板牙，即使板牙表面沾有切削油、铁屑，也能保证夹持的可靠性。在实际的设备维保场景中，

　　很多时候遇到的螺栓螺纹损伤都是局部磕碰导致的，不需要重新加工完整螺纹，这款板牙的六角外形可以直接用扳手带动在螺栓上转动小段距离，就能完成损伤螺纹的修复，不需要将工件从设备上拆下来夹在台虎钳上作业，大幅降低了现场维保的作业难度。套丝过程中产生的切屑会顺着三个卸压切口排出，不会积存在板牙的内孔里，即使是加工塑性较强的铝材，也不会因为切屑堵塞导致螺纹被挤变形，日常维护只需要在使用后用钢丝刷清理切口内的残留切屑，涂抹少量防锈油即可长期存放，不需要复杂的保养流程。从安装适配的角度看，1英寸的六角对边尺寸既可以适配手动扳手，也可以直接卡在台虎钳上，将工件对准板牙转动来完成套丝，针对一些尺寸较小、不方便手持的杆件，这种装夹方式的操作稳定性更高，加工出来的螺纹同轴度更好，不会出现螺纹偏斜的问题。板牙的内孔切削段分为导入锥段和校准段，导入锥段负责逐步切削出螺纹轮廓，校准段负责将螺纹的牙型修整到标准尺寸，两段的刃口做了平滑过渡，加工完成的螺纹不会出现台阶、乱牙的问题，螺纹的有效啮合长度可以满足普通紧固件的连接强度要求。
