1-1/4英寸NPT锥形管螺纹丝锥结构设计

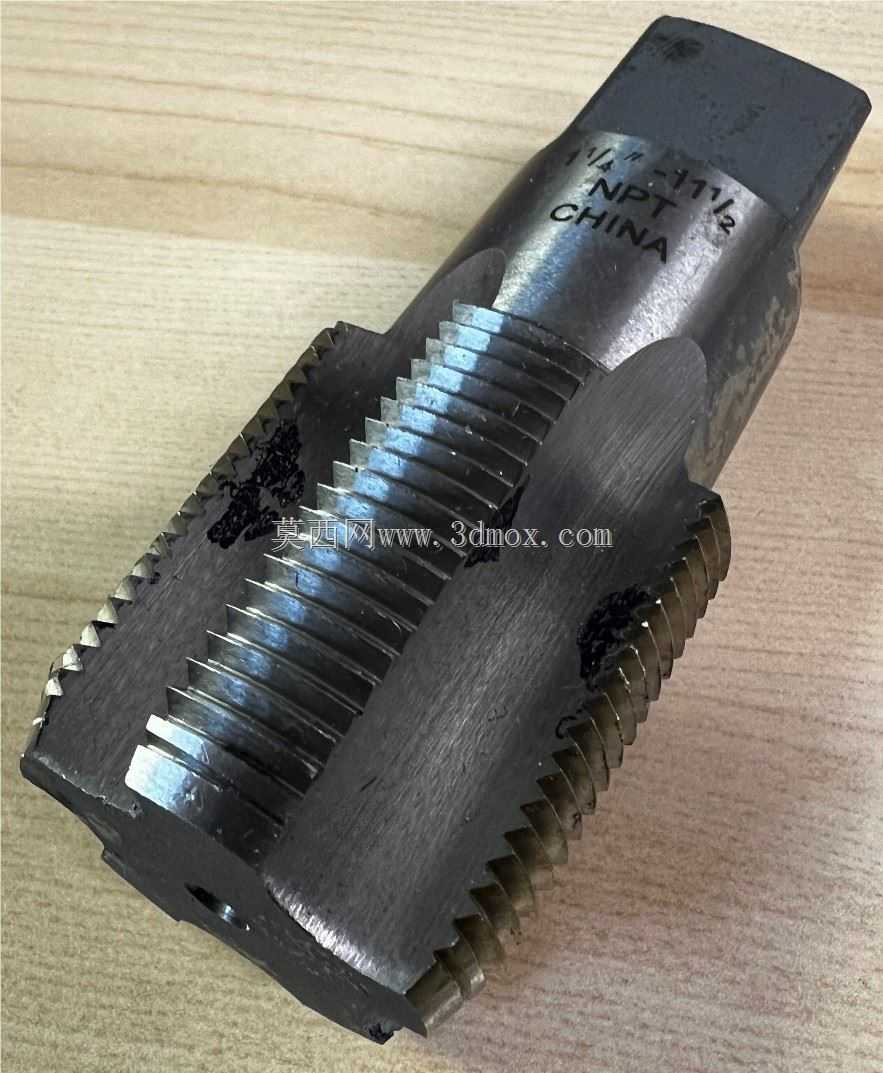

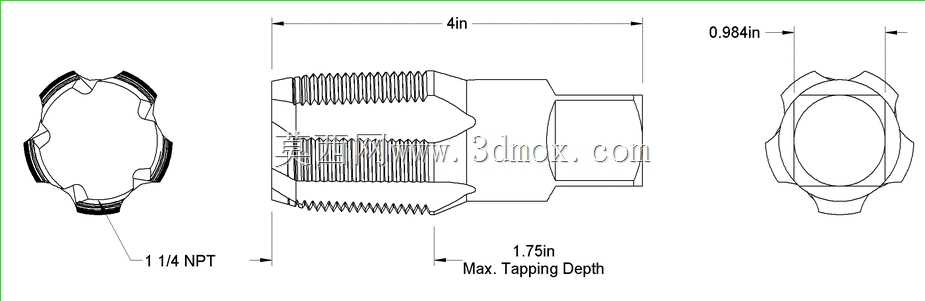

　　在水暖安装、油气管路装配、气动系统布设的现场作业与批量零部件加工环节，锥管螺纹的加工精度直接决定管路连接的密封性能，这款1-1/4英寸规格的锥形管螺纹丝锥，正是针对NPT标准锥管内螺纹加工需求开发的切削工具，其结构设计完全匹配美制一般密封锥管螺纹的牙型参数与加工工况。从实际加工场景来看，该丝锥适配公称尺寸1-1/4英寸、每英寸11牙的NPT螺纹加工需求，整体有效切削段长度匹配4英寸深度的内螺纹加工行程，尾部1英寸规格的方柄结构，可直接适配标准手动铰杠、机用攻丝夹头的装夹尺寸，无需额外定制转接套，不管是现场维修时的手动攻丝作业，还是车间批量生产时的钻床、攻丝机装夹加工，都能快速完成装夹定位，减少工装调整的辅助时间。

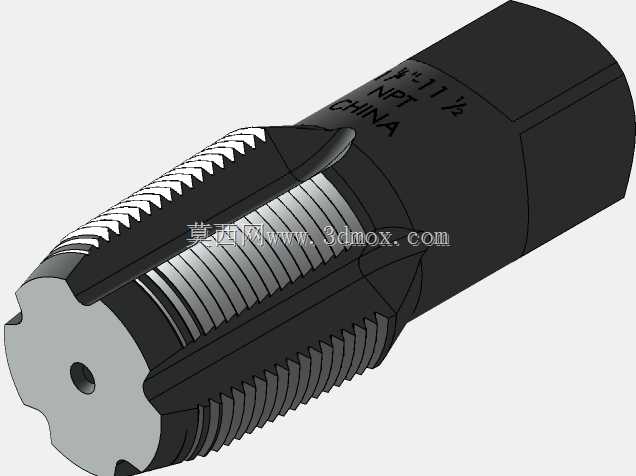

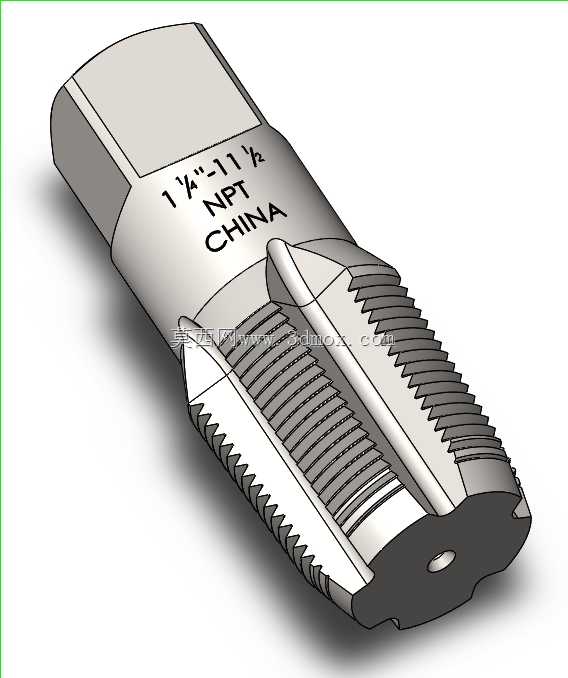

　　丝锥的切削部分采用5槽结构设计，这种槽数配置是针对大规格锥管螺纹加工的切削力分布做的优化：相较于3槽、4槽的小规格丝锥，5个均匀分布的切削齿可以将每齿的切削负载降低20%左右，避免大规格螺纹加工时因单齿切削量过大导致的崩齿、丝锥扭断问题，同时排屑槽的螺旋角度经过适配调整，加工钢件、黄铜、铝合金等常见管路材质时，切屑可以顺着槽型顺利排出，不会在孔内堆积刮伤已加工的螺纹牙型，也能减少切屑卡滞导致的螺纹乱牙缺陷。从结构细节来看，丝锥的锥度完全匹配NPT螺纹1:16的标准锥度，切削锥部分的牙型高度逐齿递增，攻入工件时可以逐层完成牙型的切削成型，不会出现第一齿吃刀量过大的问题；校准段的牙型精度严格匹配螺纹中径、牙型角的公差要求，

　　攻入到标定深度后，校准段可以对已切削的牙型做修光处理，保证螺纹的锥度偏差、牙型角偏差控制在密封要求的公差范围内，加工完成的内螺纹与对应规格的外管螺纹配合时，无需额外缠绕过多密封填料就能实现可靠的压力密封，适配常规水压、气压、低压油路的管路密封需求。尾部的方柄采用对称四方结构，装夹时受力均匀，手动攻丝时铰杠的扭矩可以均匀传递到切削段，不会出现柄部打滑、扭矩传递不足的问题，机用加工时也能适配带四方传动的攻丝夹头，避免丝锥在夹头内空转磨损。在实际选型使用时，需要注意该丝锥适配的底孔尺寸匹配1-1/4英寸NPT螺纹的底孔要求，加工不同材质时需要匹配对应的切削转速：加工黄铜、铸铁等脆性材质时可适当提高转速，加工碳钢、

　　不锈钢等塑性材质时需要降低转速并搭配适配的切削液，减少丝锥的磨损，延长使用寿命。从建模设计的角度来看，该模型完整还原了丝锥的排屑槽型、切削齿牙型、方柄装夹结构、锥度参数，结构设计人员在做攻丝工装设计、加工工艺排布时，可以直接调用该模型做干涉检查、工位布局模拟，不需要重新测绘建模；五金工具选型人员也可以通过该模型直观了解丝锥的结构尺寸，匹配对应的加工设备与装夹工装，避免选型时出现尺寸不匹配的问题。日常维护层面，该丝锥使用后需要及时清理排屑槽内残留的切屑，在切削齿表面涂抹防锈油存放，避免槽内残留的切削液、切屑导致齿部锈蚀，影响后续加工的螺纹精度；当切削齿出现磨损、崩缺时，需要及时更换，避免加工出的螺纹牙型缺损导致管路连接渗漏。
